Power Mirror Switch Test

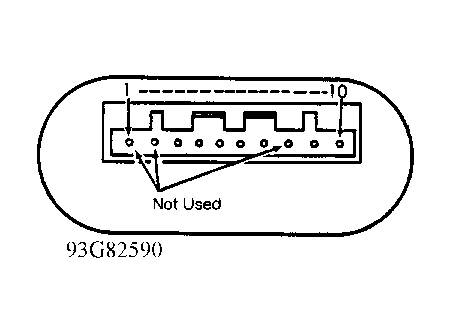

Remove power mirror switch. See POWER MIRROR SWITCH under REMOVAL & INSTALLATION. Check for continuity between specified switch terminals with switch in each position. If continuity is not as specified, replace switch. See Fig 1 . See POWER MIRROR SWITCH CONTINUITY TEST table.
POWER MIRROR SWITCH CONTINUITY TEST
| Application | Terminal Numbers | |
|---|---|---|
| Right Mirror | ||
| Off | 3-5-6-10 | |
| Up | 5-9 | |
| Down | 3-9 | |
| Left | 6-9 | |
| Right | 3-9 | |
| Left Mirror | ||
| Off | 4-5-7-10 | |
| Up | 5-9 | |
| Down | 4-9; 7-9 | |
| Left | 5-9; 7-9 | |
| Right | 4-9 | |
