Rack Guide Adjustment
- Using Lock Nut Wrench (07916-SA50001

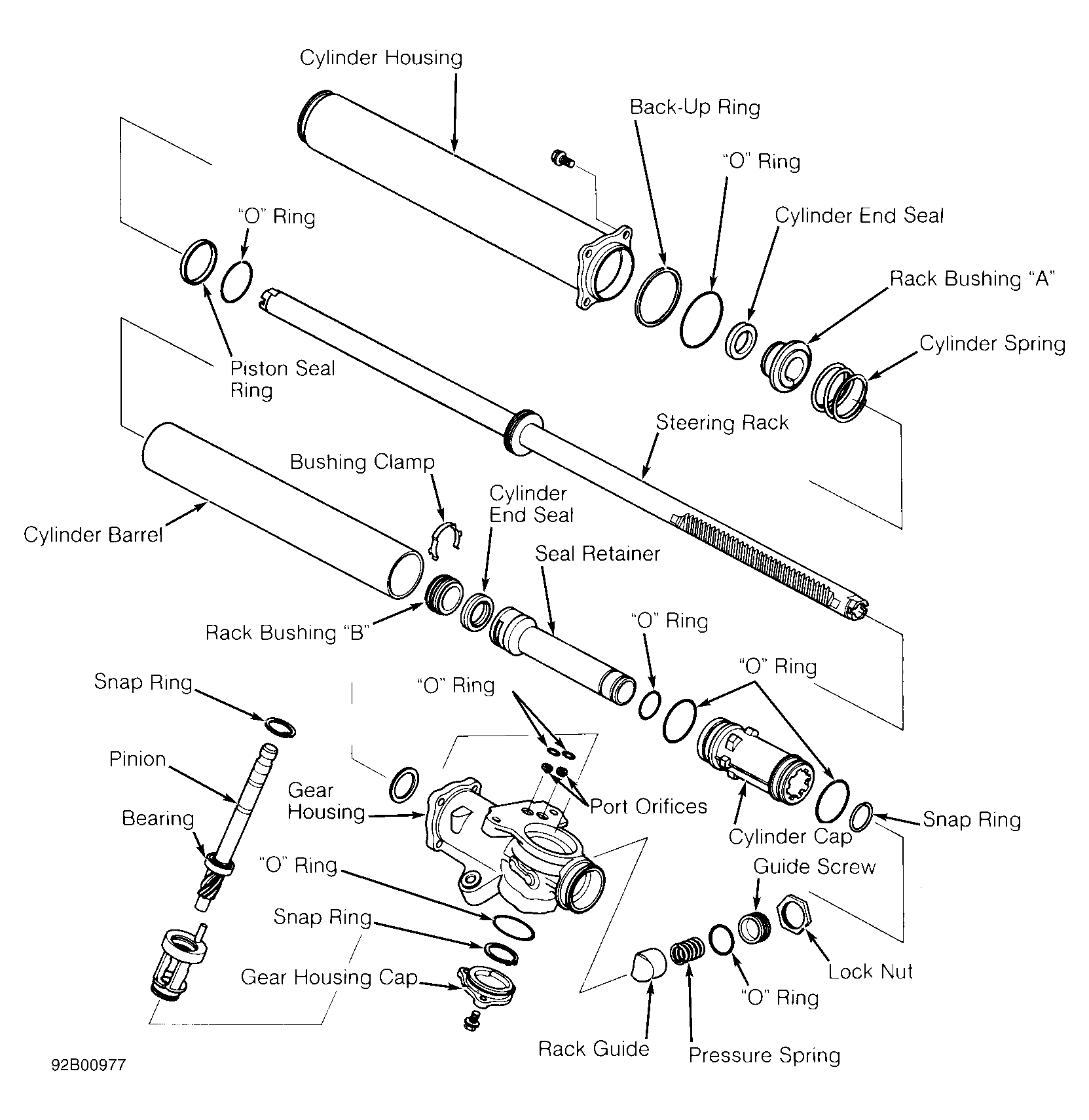

), loosen rack guide screw lock nut. See Fig 1 or Fig 2
. Tighten rack guide screw until spring is compressed against guide.
- Loosen rack guide screw, and retighten to 36 INCH lbs. (4 N.m). Back off rack guide screw about 25 degrees. Holding rack guide screw in place, tighten lock nut to 18 ft. lbs. (24 N.m). Check steering effort. See STEERING EFFORT under TESTING.
Courtesy of AMERICAN HONDA MOTOR CO., INC.
Courtesy of AMERICAN HONDA MOTOR CO., INC.
