Passenger Window Switch Test

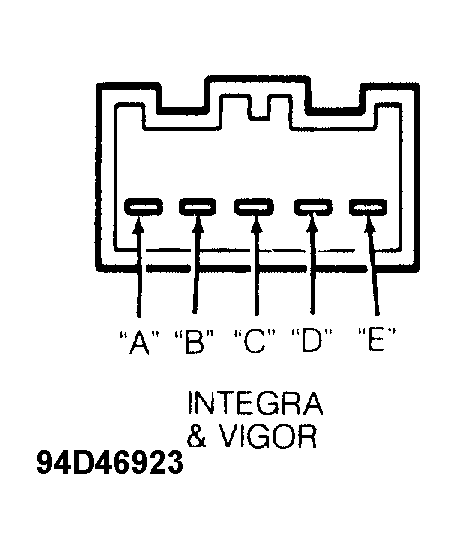

Unplug connector from switch. See WINDOW SWITCH under REMOVAL & INSTALLATION. Check for continuity between specified switch terminals with switch in each position. If continuity is not as specified, replace switch. See Fig 1 . See PASSENGER POWER WINDOW SWITCH TEST table.
PASSENGER POWER WINDOW SWITCH TEST
| Switch Position | Continuity | |
|---|---|---|
| Front | ||
| Off | "A"-"B"; "D"-"E" | |
| Up | "B"-"C"; "D"-"E" | |
| Down | "A"-"B"; "C"-"D" | |
| Rear | ||
| Off | "A"-"B"; "C"-"E" | |
| Up | "A"-"B"; "D"-"E" | |
| Down | "B"-"D"; "C"-"E" | |
