Electrical Component Locator: Switches
SWITCHES
| Component | Component Location |
|---|---|
| 2nd Clutch Pressure Switch | On transmission. |
| 3rd Clutch Pressure Switch | On transmission. |
| A/C Pressure Switch | On right front of engine compartment. |
| A/T Gear Position Switch | On left side of base of gear selector. |
| Back-Up Lamp Switch | On top of transmission. |
| Brake Fluid Level Switch | On left rear of engine compartment. |
| Brake Switch | On brake pedal support. |
| Clutch Interlock Switch | On clutch pedal support. |
| Clutch Switch | On clutch pedal support. |
| Door Lock Key Cylinder Switch (2) | Inside rear of respective door. |
| Door Switch (2) | Near respective door striker, on door pillar. |
| Driver's Seat Belt Switch | Inside driver's seat belt buckle. |
| Engine Oil Pressure Switch (2.2L) | On center rear of engine, above oil filter. |
| Engine Oil Pressure Switch (3.0L) | On lower right rear of engine. |

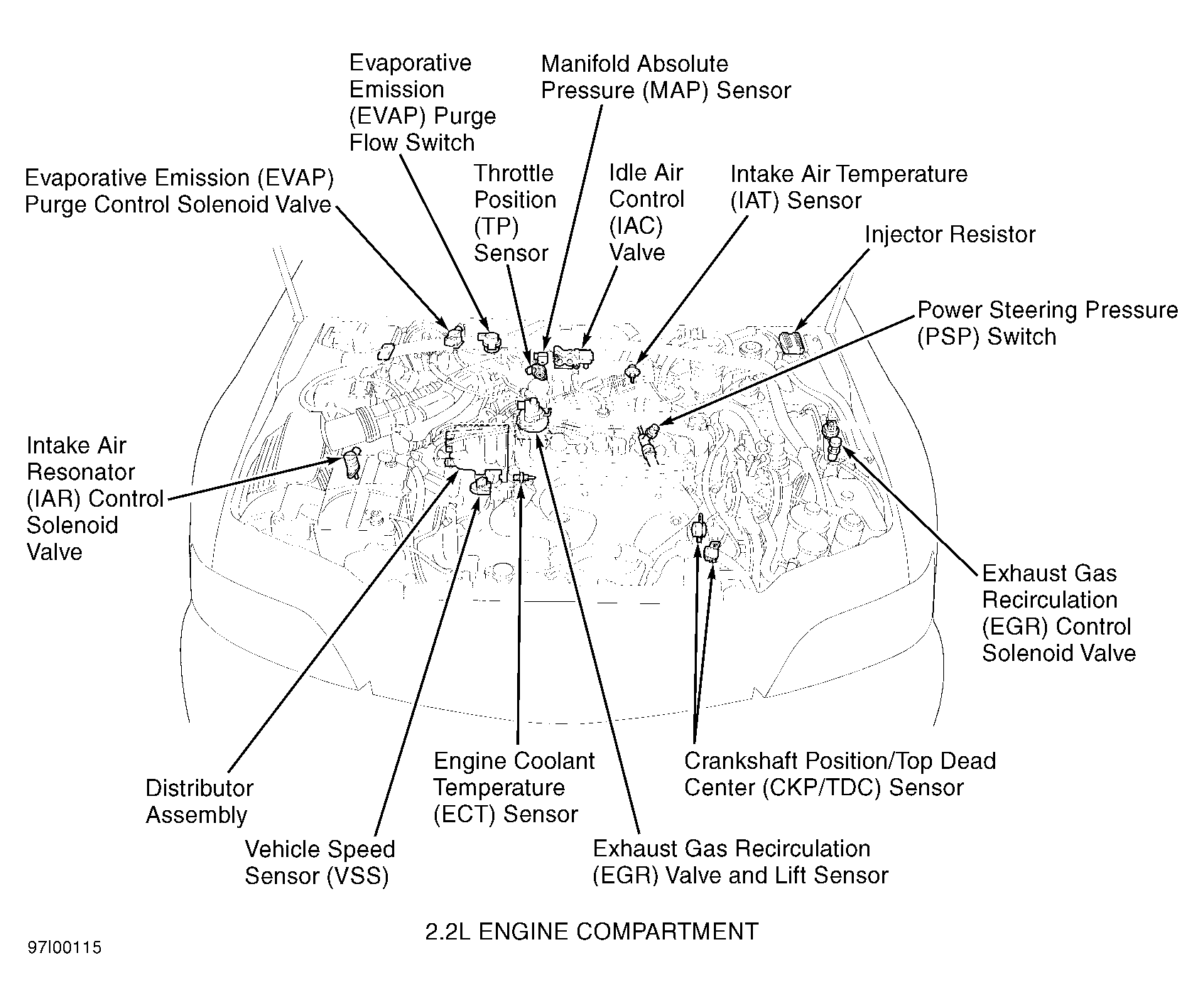

| Evaporative Emission (EVAP) Purge Flow Switch (2.2L) | On center of firewall. See Figure . |
| Hood Switch | Behind front grille. |
| Limit Switch | Above right rear of headliner. |
| Parking Brake Switch | In console, at base of parking brake lever. |
| Parking Pin Switch | In console, on right side of shift lever. |
| Power Steering Pressure (PSP) Switch (2.2L) | Below rear of engine. See Figure . |

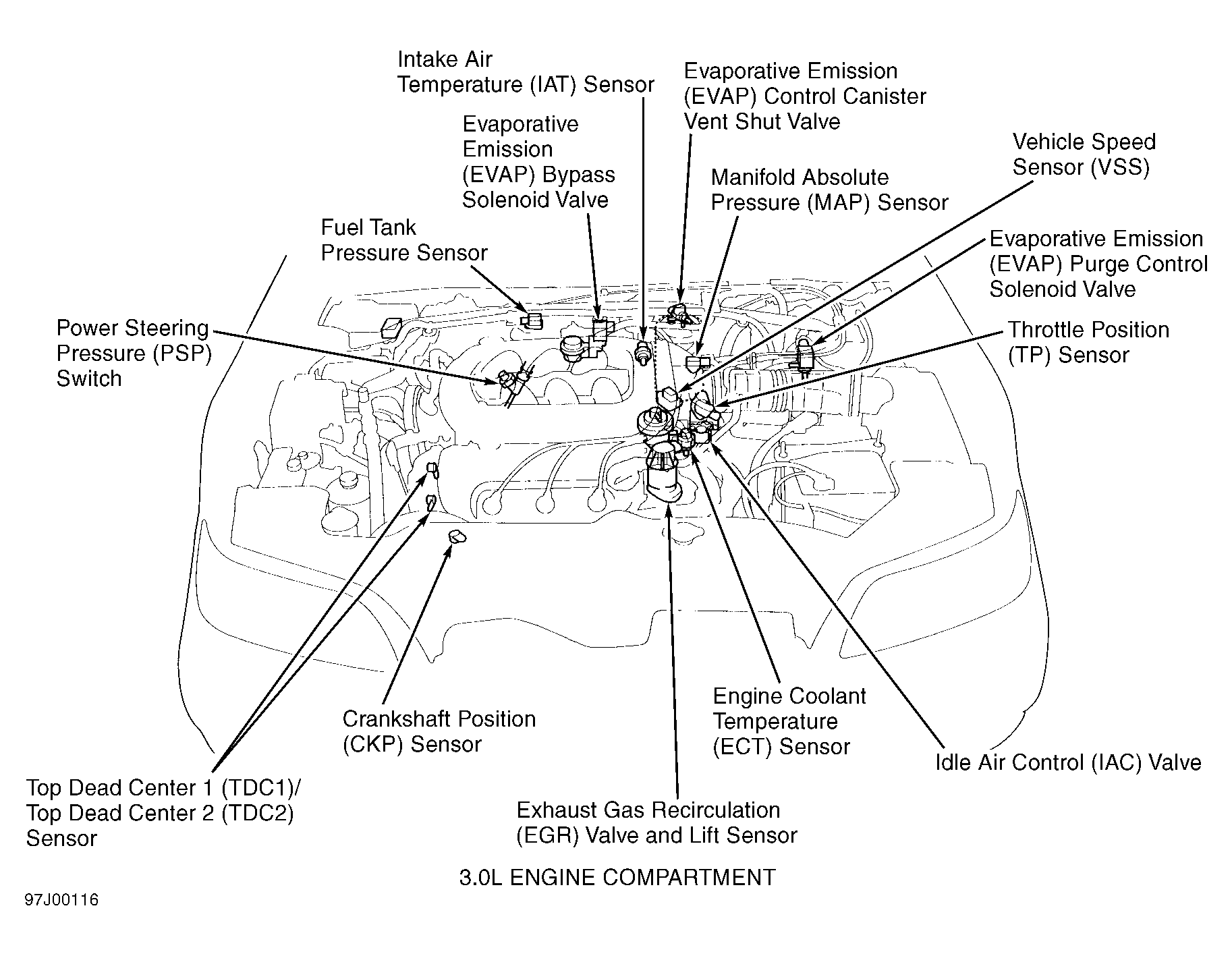

| Power Steering Pressure (PSP) Switch (3.0L) | On lower right rear of engine compartment. See Figure . |
| Radiator Fan Switch A (2.2L) | On right rear of engine. |
| Radiator Fan Switch A (3.0L) | On left rear of engine. |
| Radiator Fan Switch B (2.2L) | On right side of engine. |
| Radiator Fan Switch B (3.0L) | On top right side of engine, below power steering pump. |
| Recline Limit Switch | On lower left side of driver's seatback. |
| Trunk Latch Switch | On rear of trunk lid, on trunk latch assembly. |
| VTEC Pressure Switch (3.0L) | On lower right rear of engine. |
