Pin Voltage Tests

CAUTION: When battery is disconnected, vehicle computer and memory systems may lose memory data. Driveability problems may exist until computer systems have completed a relearn cycle. See COMPUTER RELEARN PROCEDURES article in GENERAL INFORMATION before disconnecting battery.
CAUTION: Before disconnecting battery, obtain anti-theft code for radio. After battery is reconnected, CODE will appear on radio display. Enter 5-digit anti-theft code using select buttons and radio will begin working. If code is entered wrong 3 times, leave radio on at least one hour and enter code correctly. Any time radio power is lost, pre-selected radio stations will have to be set. For more information, see owners manual.
NOTE: Unless stated otherwise in testing procedures, perform all voltage tests using a Digital Volt-Ohmmeter (DVOM) with a minimum 10-megohm input impedance. Carefully backprobe PCM harness connector using Backprobe Set (07SAZ-001000A ) to avoid connector damage. Voltage readings may vary slightly due to battery condition or charging rate.
NOTE: PCM may also be referred to as ECM. Generator may also be referred to an alternator.

Pin voltage charts are supplied to reduce diagnostic time. Checking pin voltages at the PCM connector determines whether PCM is receiving and transmitting proper voltage signals. Diagnostic charts may also help determine if PCM harness is shorted or open. See Fig 1 -Fig 27 .

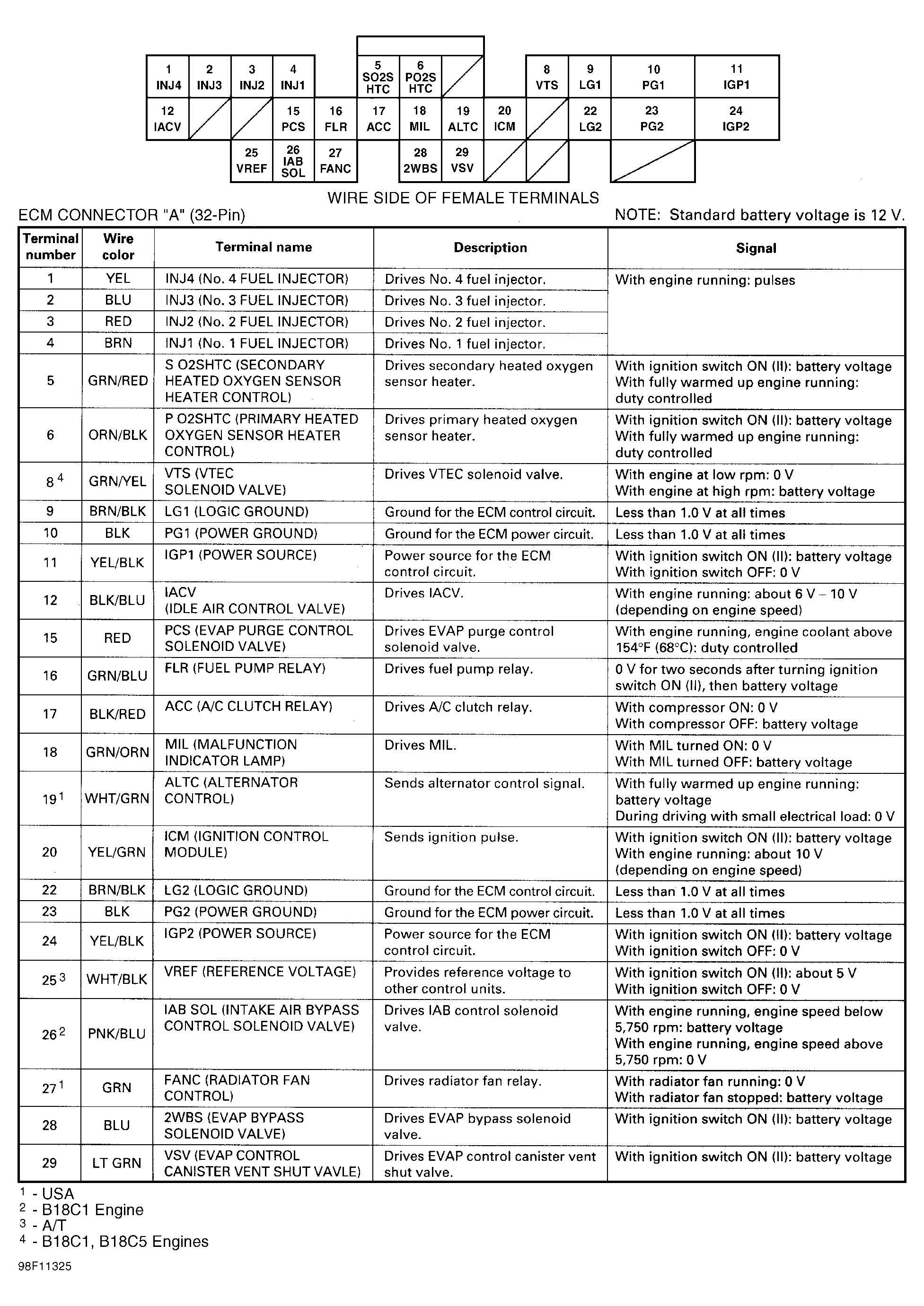

Fig 1: Identifying 32-Pin Connector "A" Terminals & Pin Voltages (Integra - 1 Of 3)
G98F11325Courtesy of AMERICAN HONDA MOTOR CO., INC.

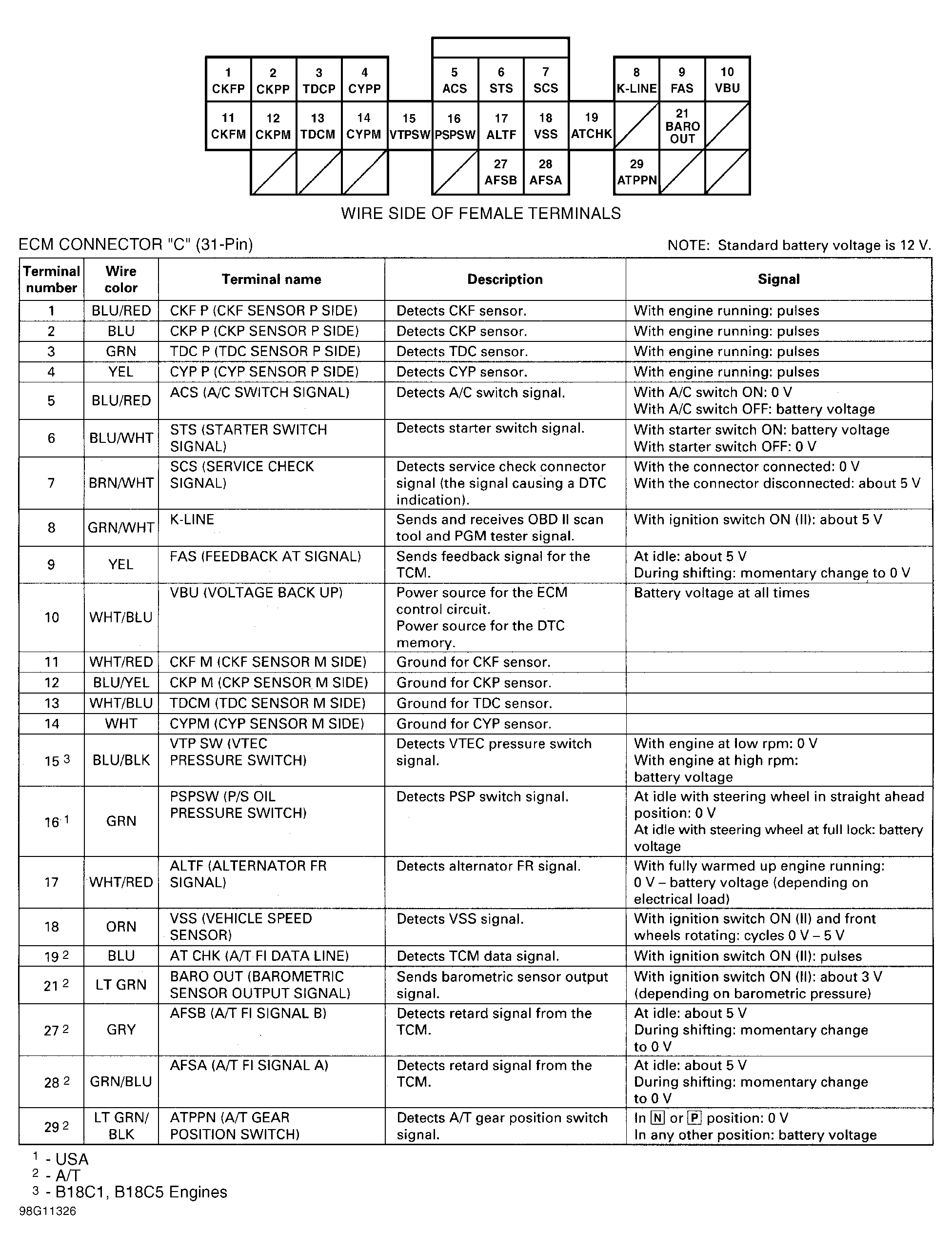

Fig 2: Identifying 31-Pin Connector "C" Terminals & Pin Voltages (Integra - 2 Of 3)
G98G11326Courtesy of AMERICAN HONDA MOTOR CO., INC.

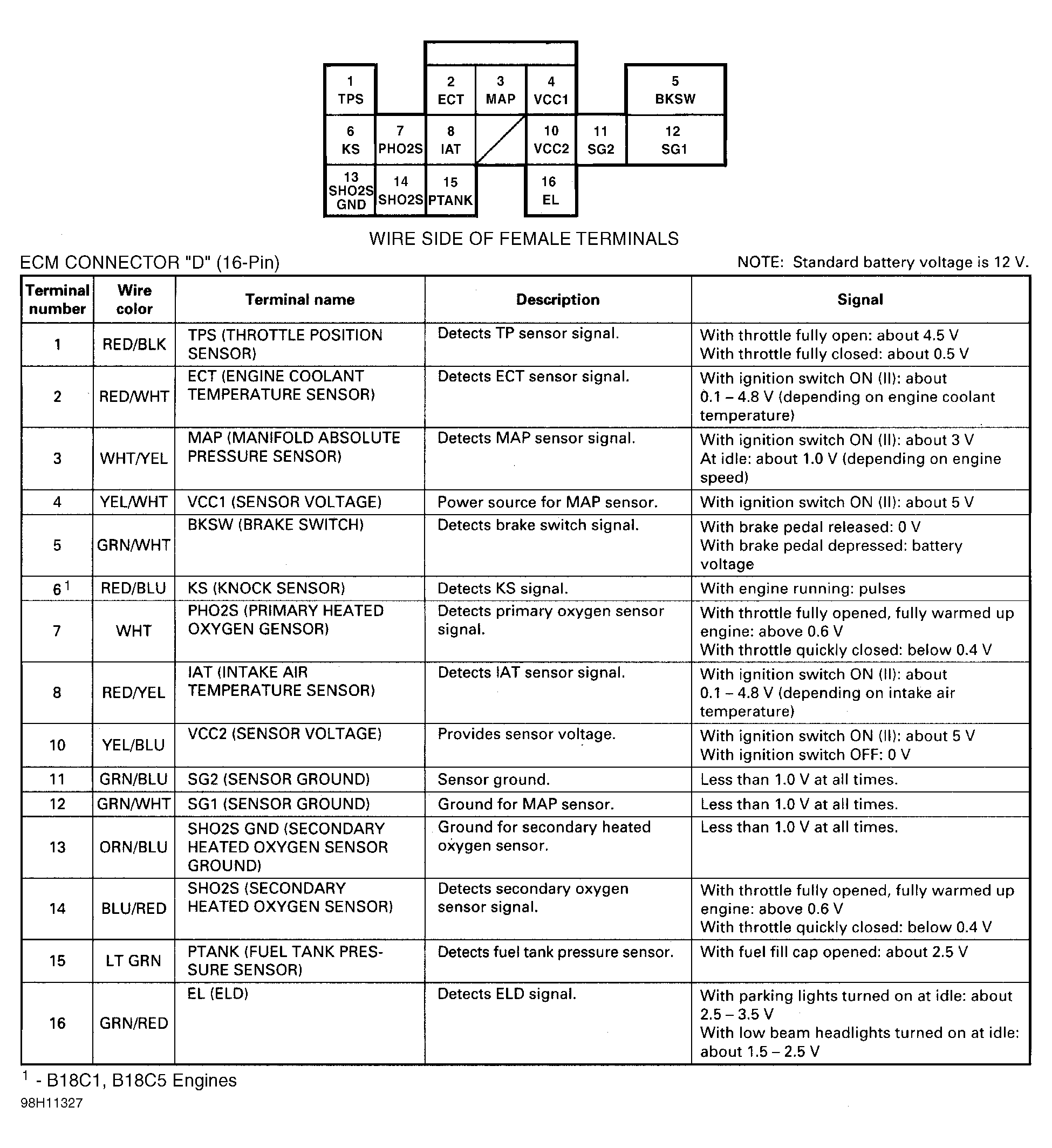

Fig 3: Identifying 16-Pin Connector "D" Terminals & Pin Voltages (Integra - 3 Of 3)
G98H11327Courtesy of AMERICAN HONDA MOTOR CO., INC.

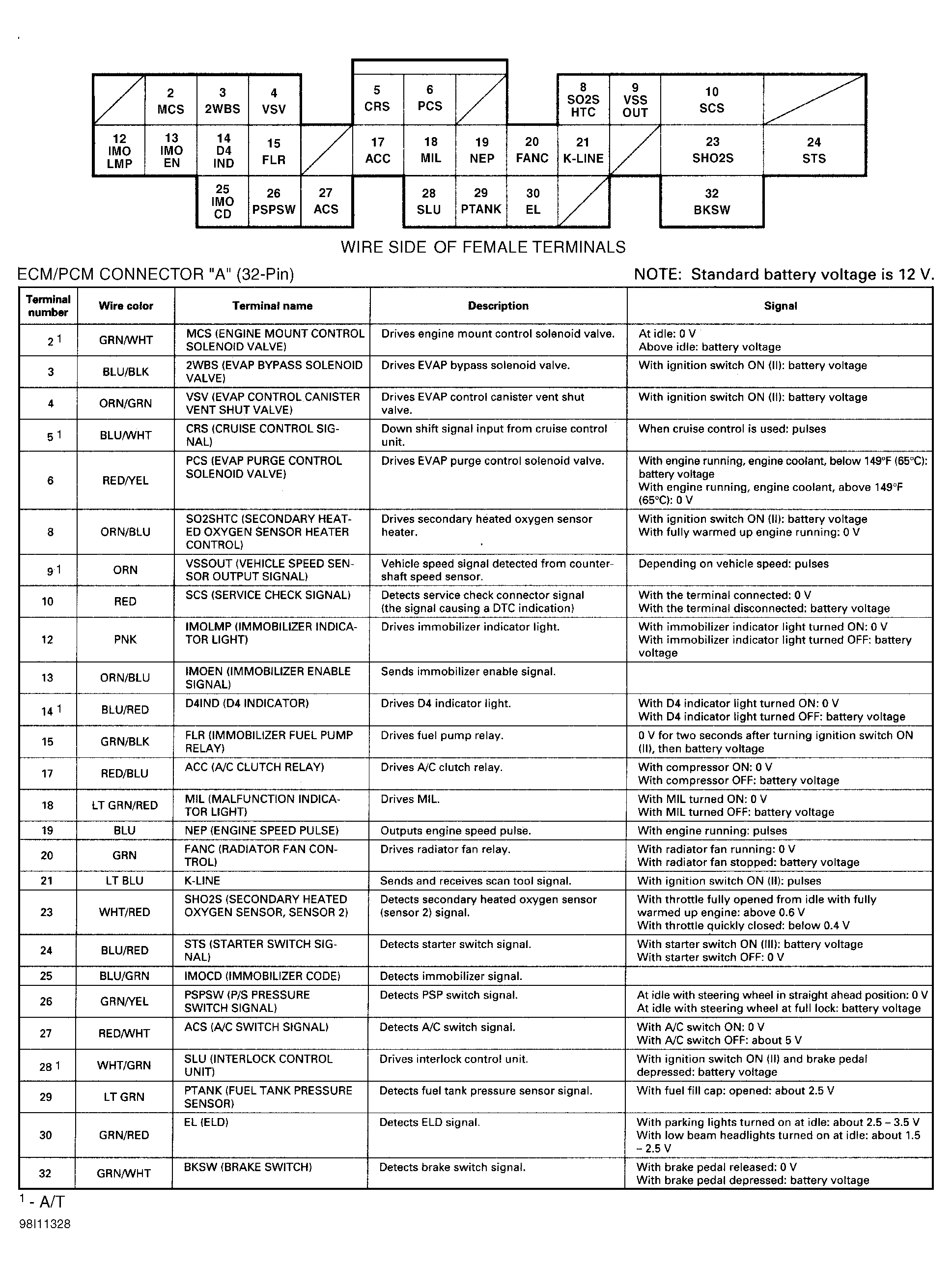

Fig 4: Identifying 32-Pin Connector "A" Terminals & Pin Voltages (2.3CL - 1 Of 4)
G98I11328Courtesy of AMERICAN HONDA MOTOR CO., INC.

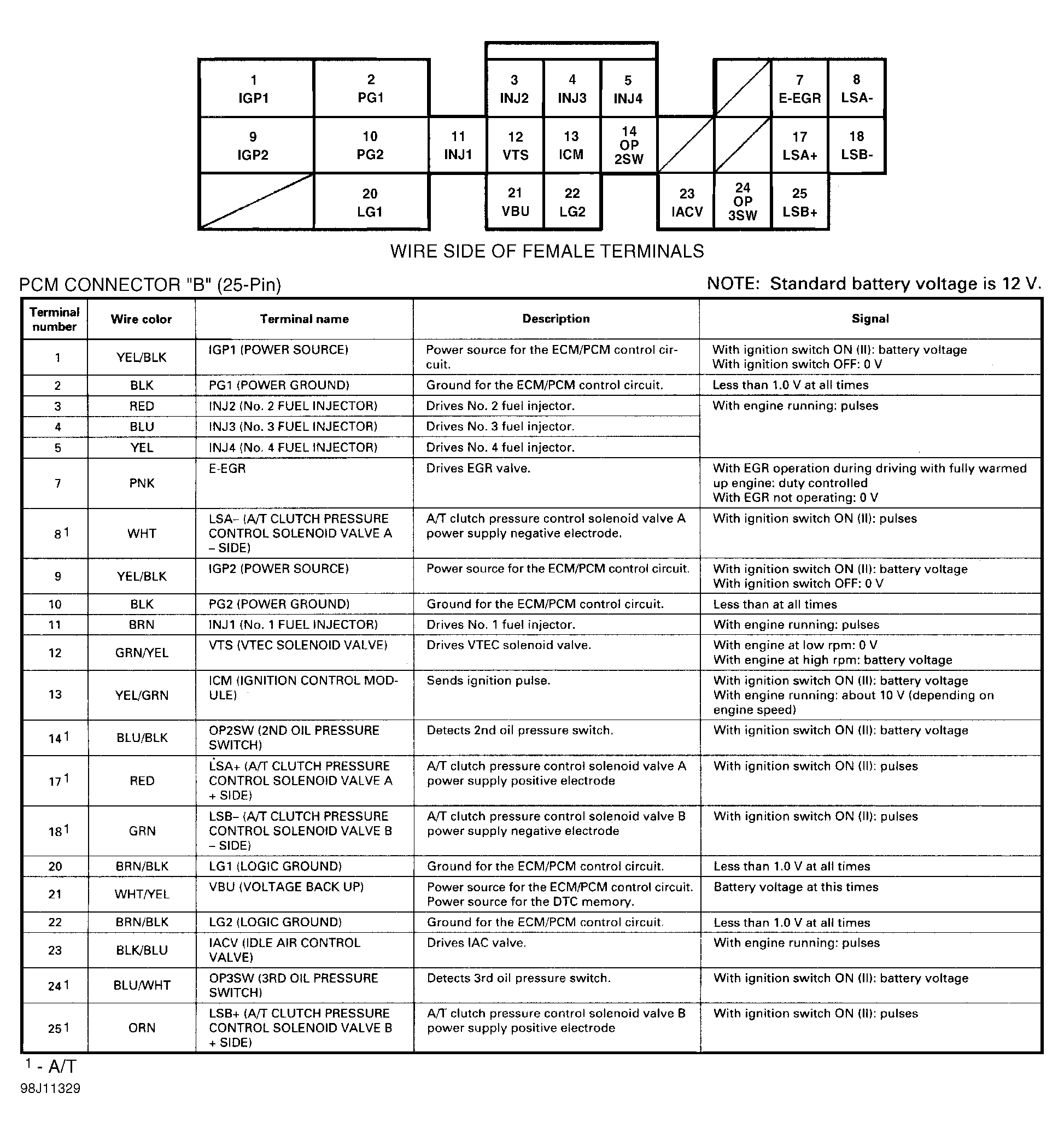

Fig 5: Identifying 25-Pin Connector "B" Terminals & Pin Voltages (2.3CL A/T - 2 Of 4)
G98J11329Courtesy of AMERICAN HONDA MOTOR CO., INC.

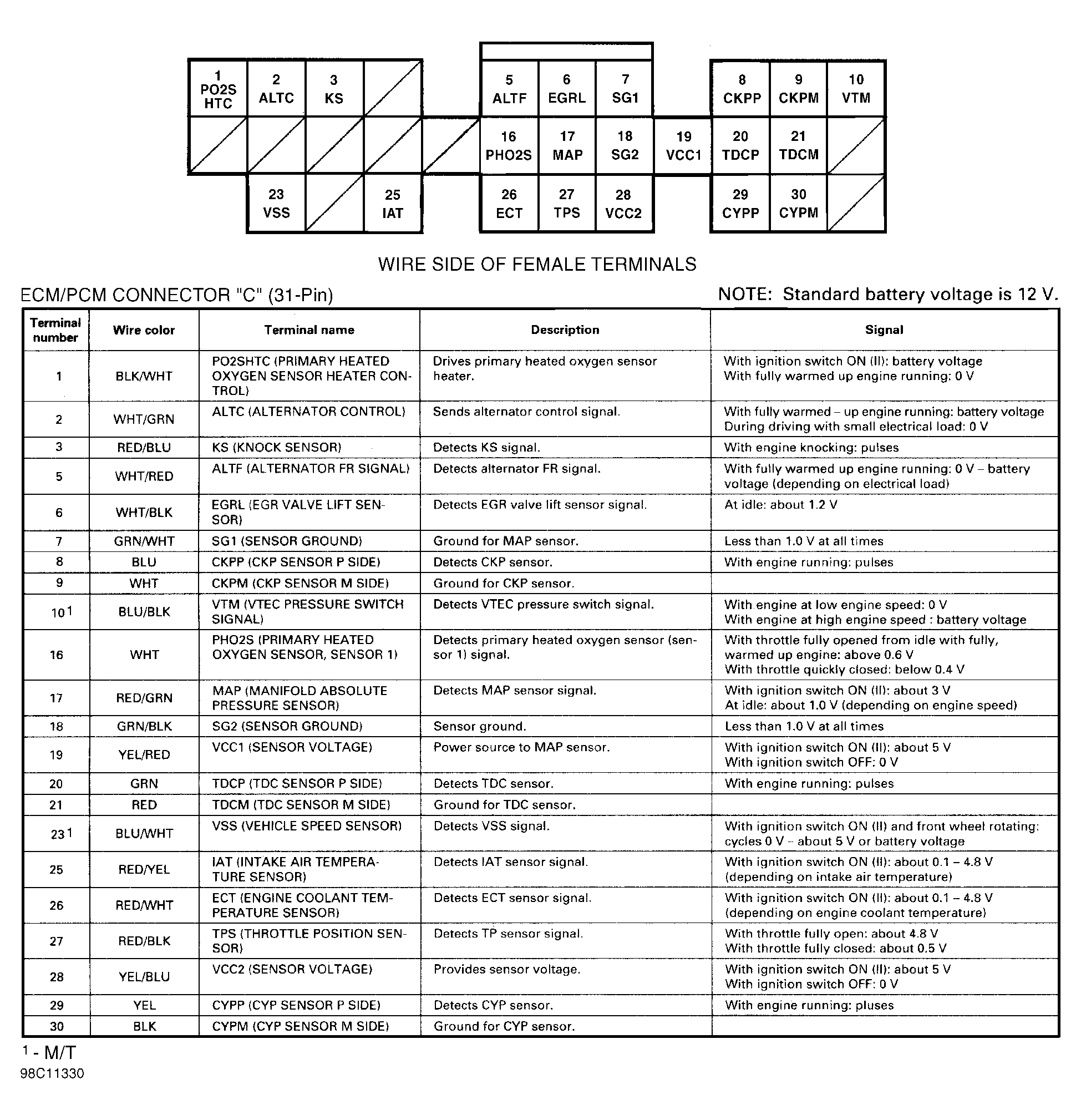

Fig 6: Identifying 31-Pin Connector "C" Terminals & Pin Voltages (2.3CL - 3 Of 4)
G98C11330Courtesy of AMERICAN HONDA MOTOR CO., INC.

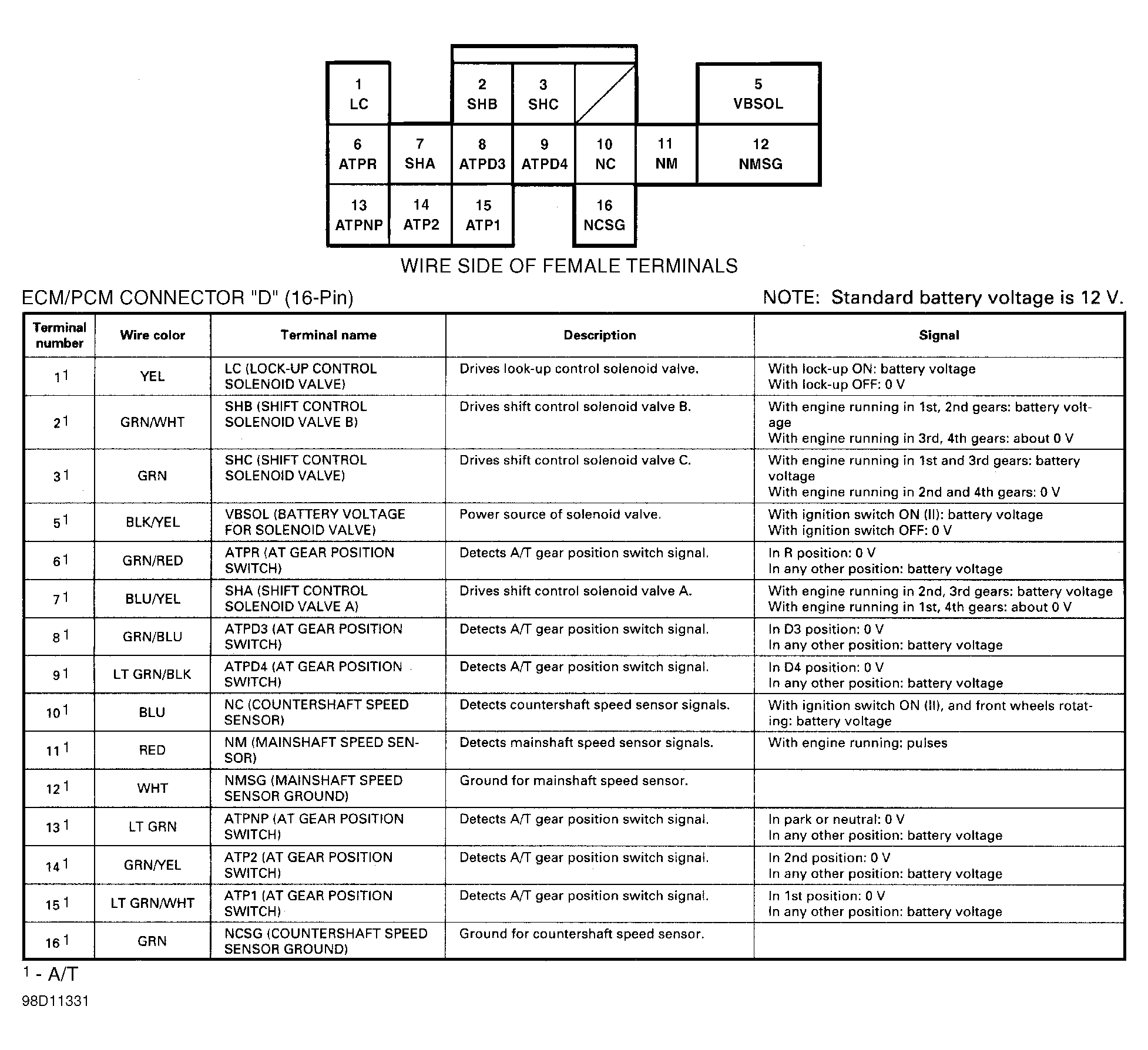

Fig 7: Identifying 16-Pin Connector "D" Terminals & Pin Voltages (2.3CL - 4 Of 4)
G98D11331Courtesy of AMERICAN HONDA MOTOR CO., INC.

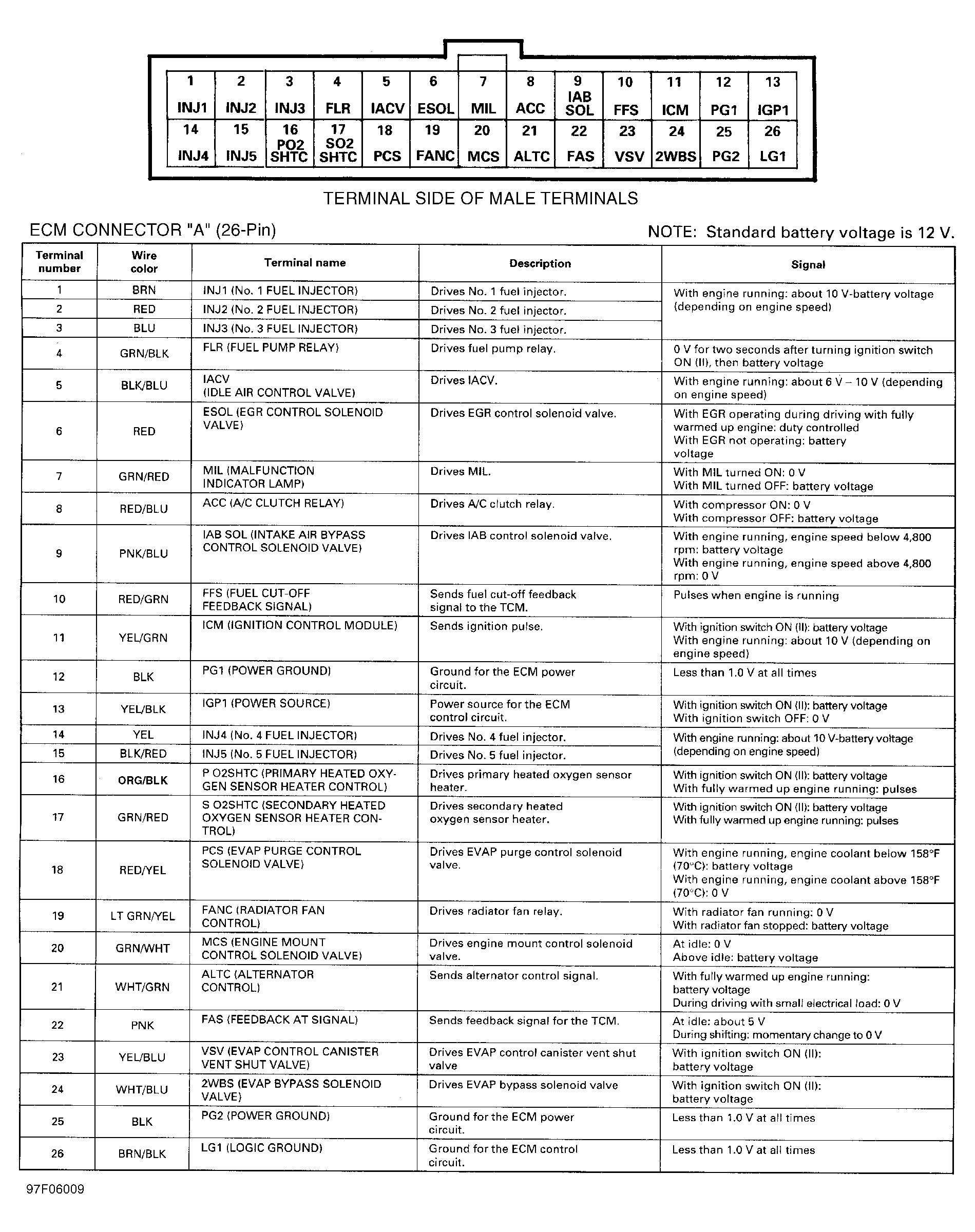

Fig 8: Identifying 26-Pin Connector "A" Terminals & Pin Voltages (2.5TL - 1 Of 4)
G97F06009Courtesy of AMERICAN HONDA MOTOR CO., INC.

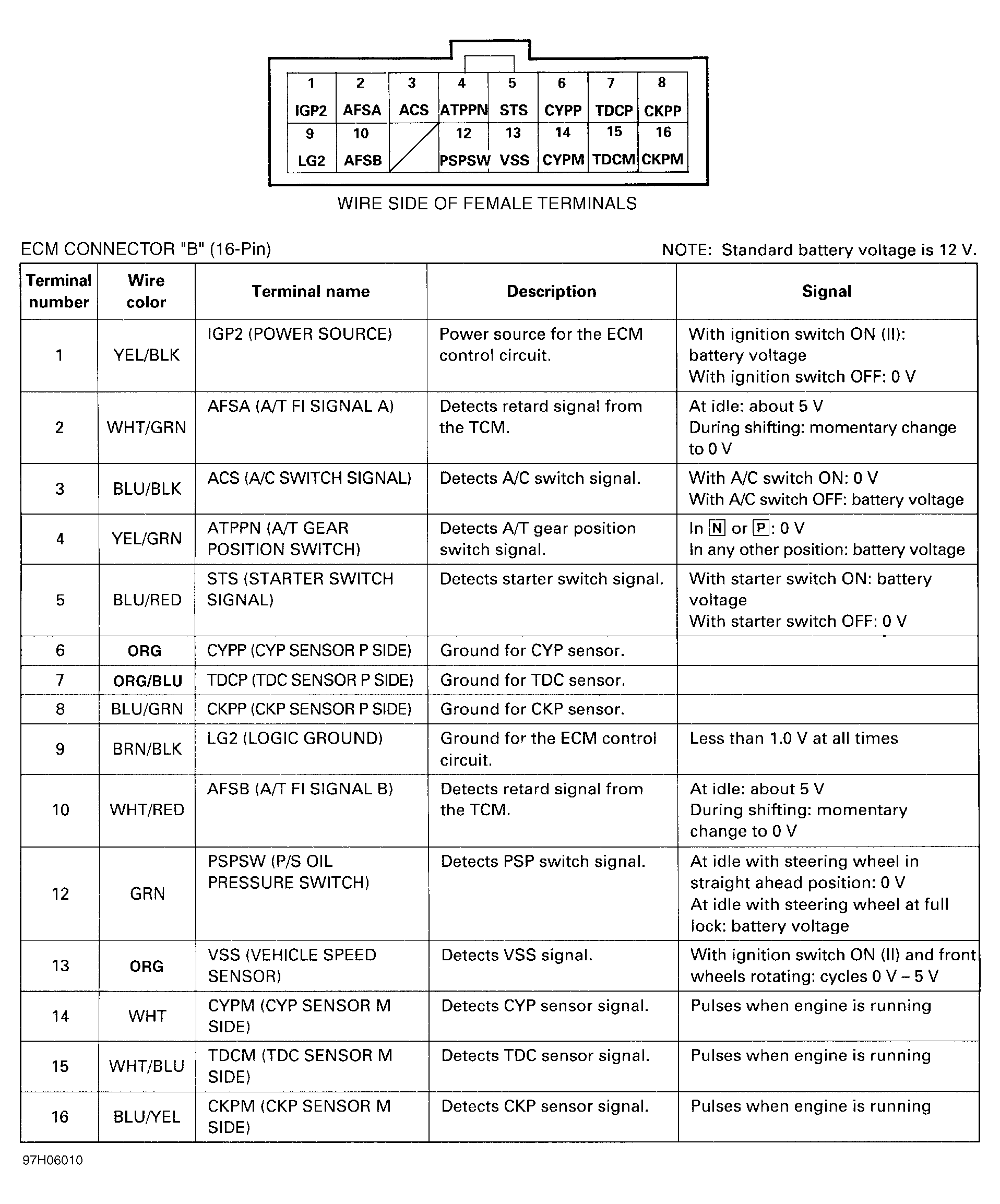

Fig 9: Identifying 16-Pin Connector "B" Terminals & Pin Voltages (2.5TL - 2 Of 4)
G97H06010Courtesy of AMERICAN HONDA MOTOR CO., INC.

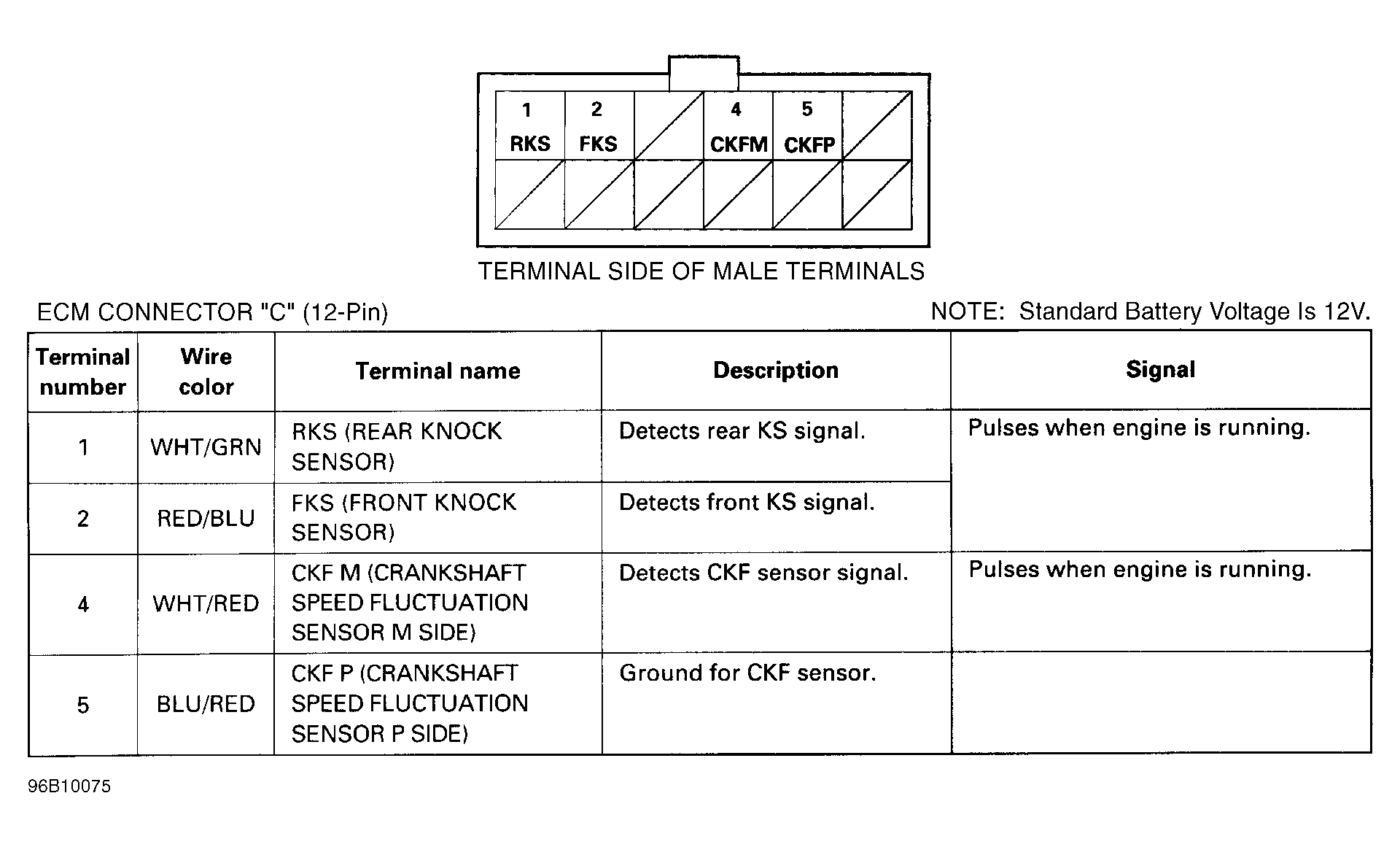

Fig 10: Identifying 12-Pin Connector "C" Terminals & Pin Voltages (2.5TL - 3 Of 4)
G96B10075Courtesy of AMERICAN HONDA MOTOR CO., INC.

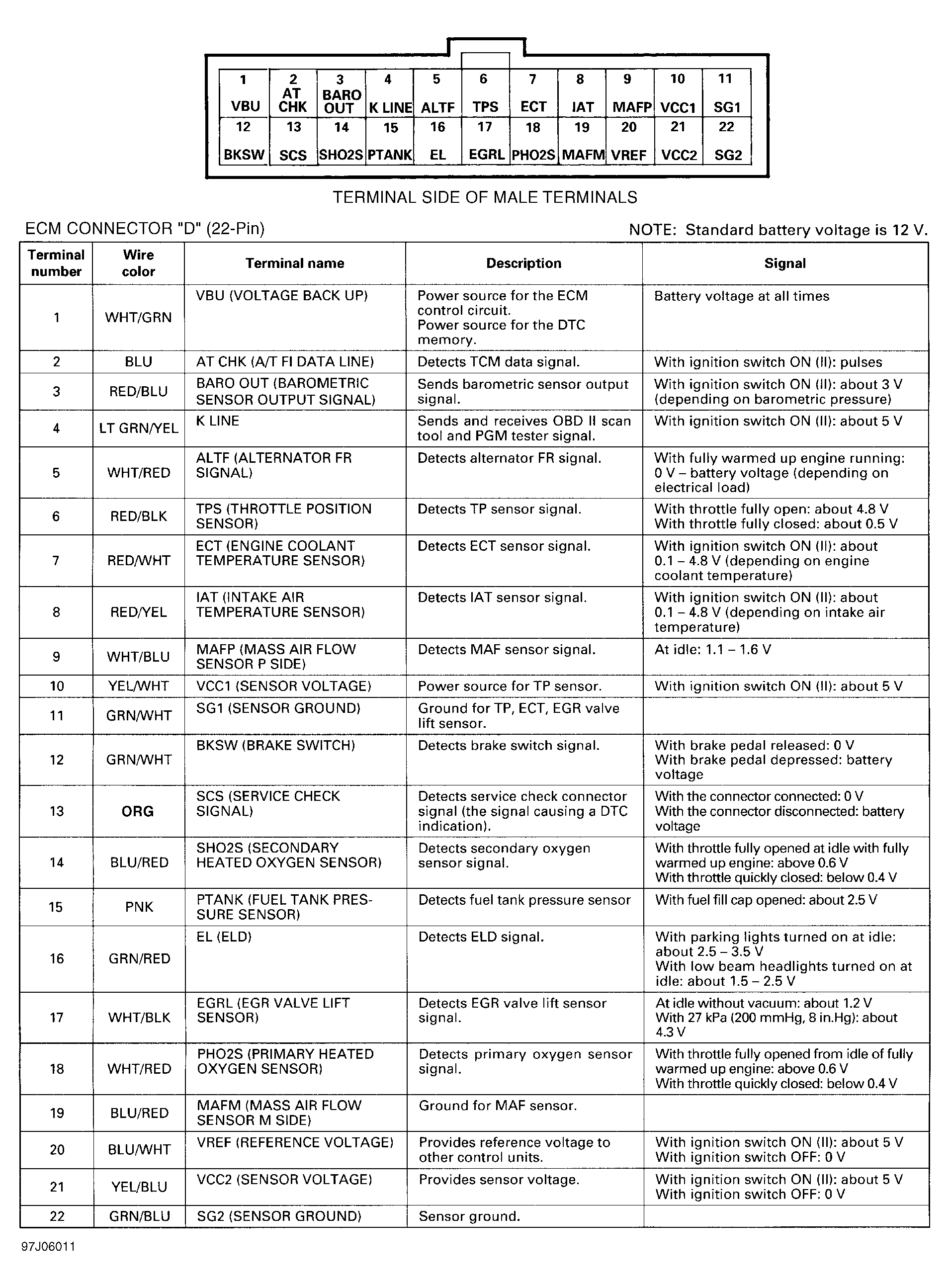

Fig 11: Identifying 22-Pin Connector "D" Terminals & Pin Voltages (2.5TL - 4 Of 4)
G97J06011Courtesy of AMERICAN HONDA MOTOR CO., INC.

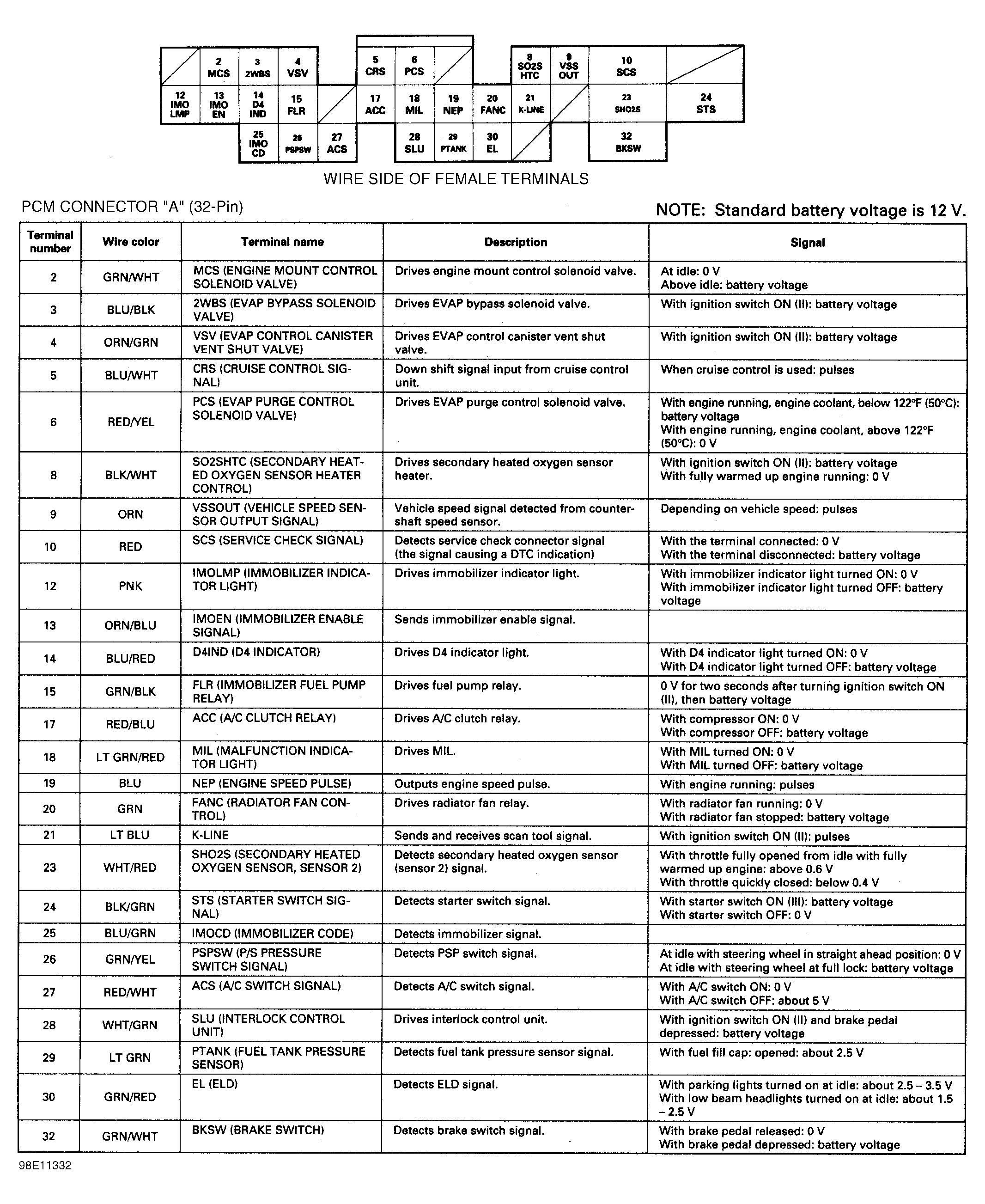

Fig 12: Identifying 32-Pin Connector "A" Terminals & Pin Voltages (3.0CL - 1 Of 4)
G98E11332Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 13: Identifying 25-Pin Connector "B" Terminals & Pin Voltages (3.0CL - 2 Of 4)
G98F11333Courtesy of AMERICAN HONDA MOTOR CO., INC.

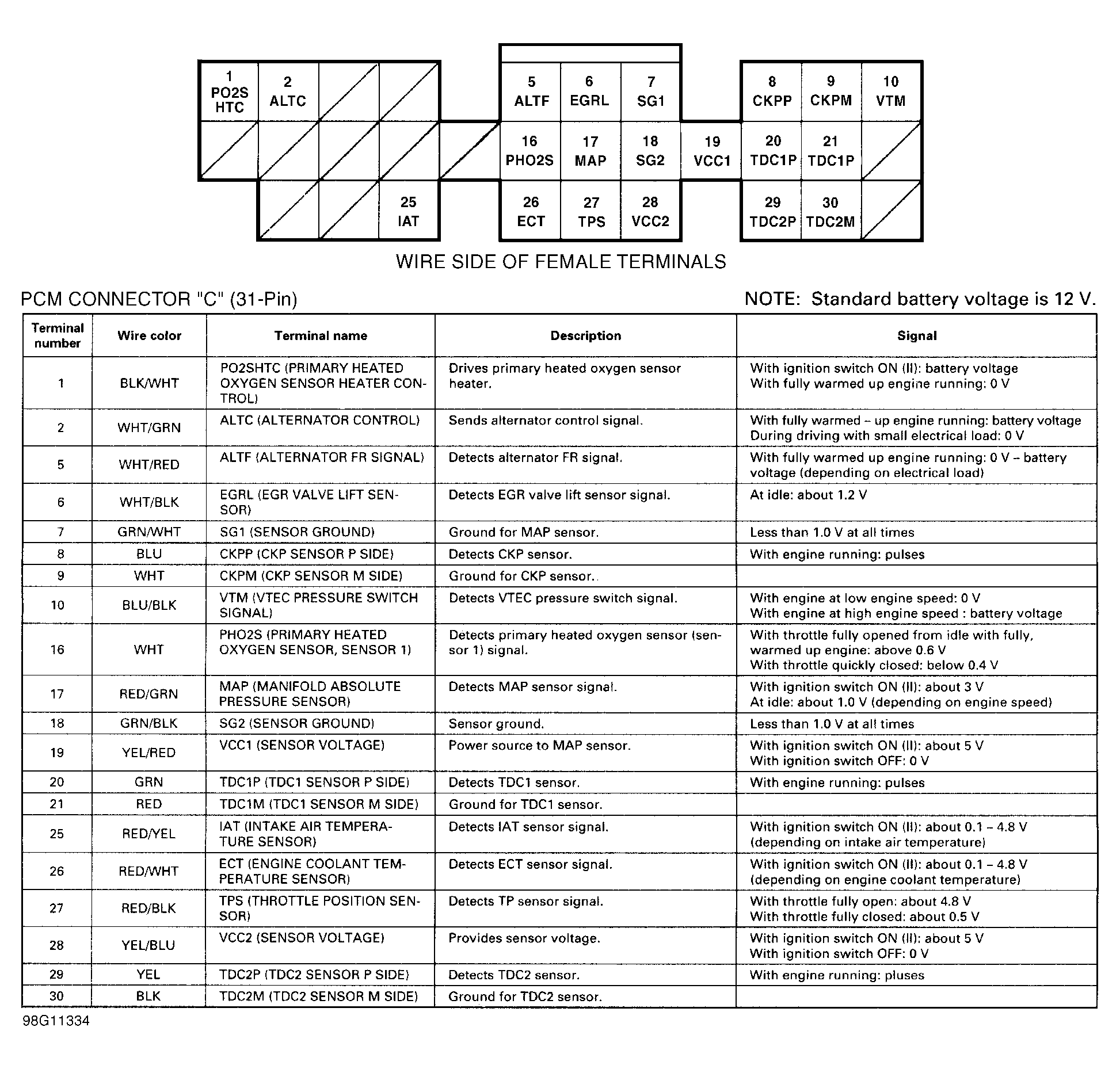

Fig 14: Identifying 31-Pin Connector "C" Terminals & Pin Voltages (3.0CL - 3 Of 4)
G98G11334Courtesy of AMERICAN HONDA MOTOR CO., INC.

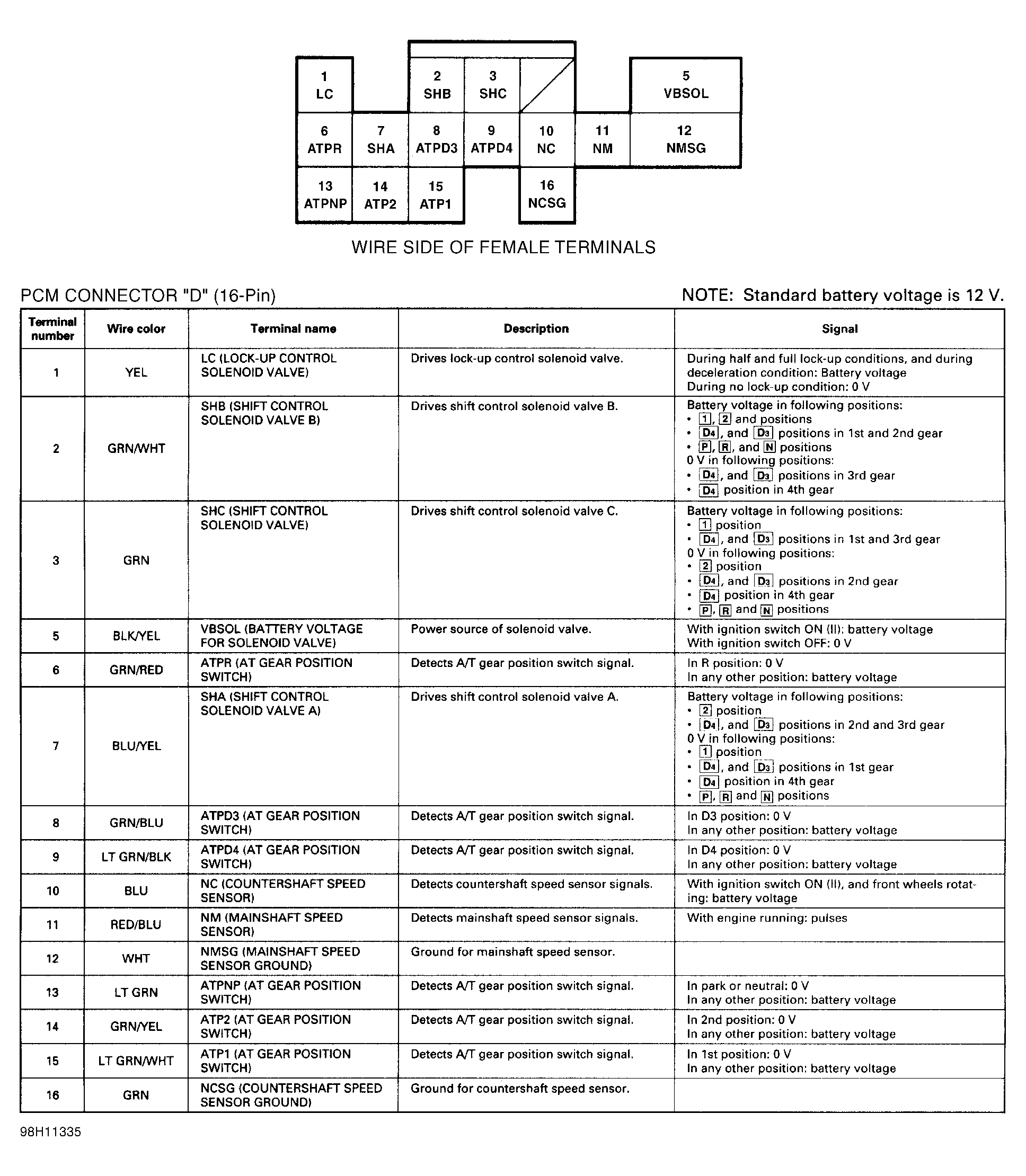

Fig 15: Identifying 16-Pin Connector "D" Terminals & Pin Voltages (3.0CL - 4 Of 4)
G98H11335Courtesy of AMERICAN HONDA MOTOR CO., INC.

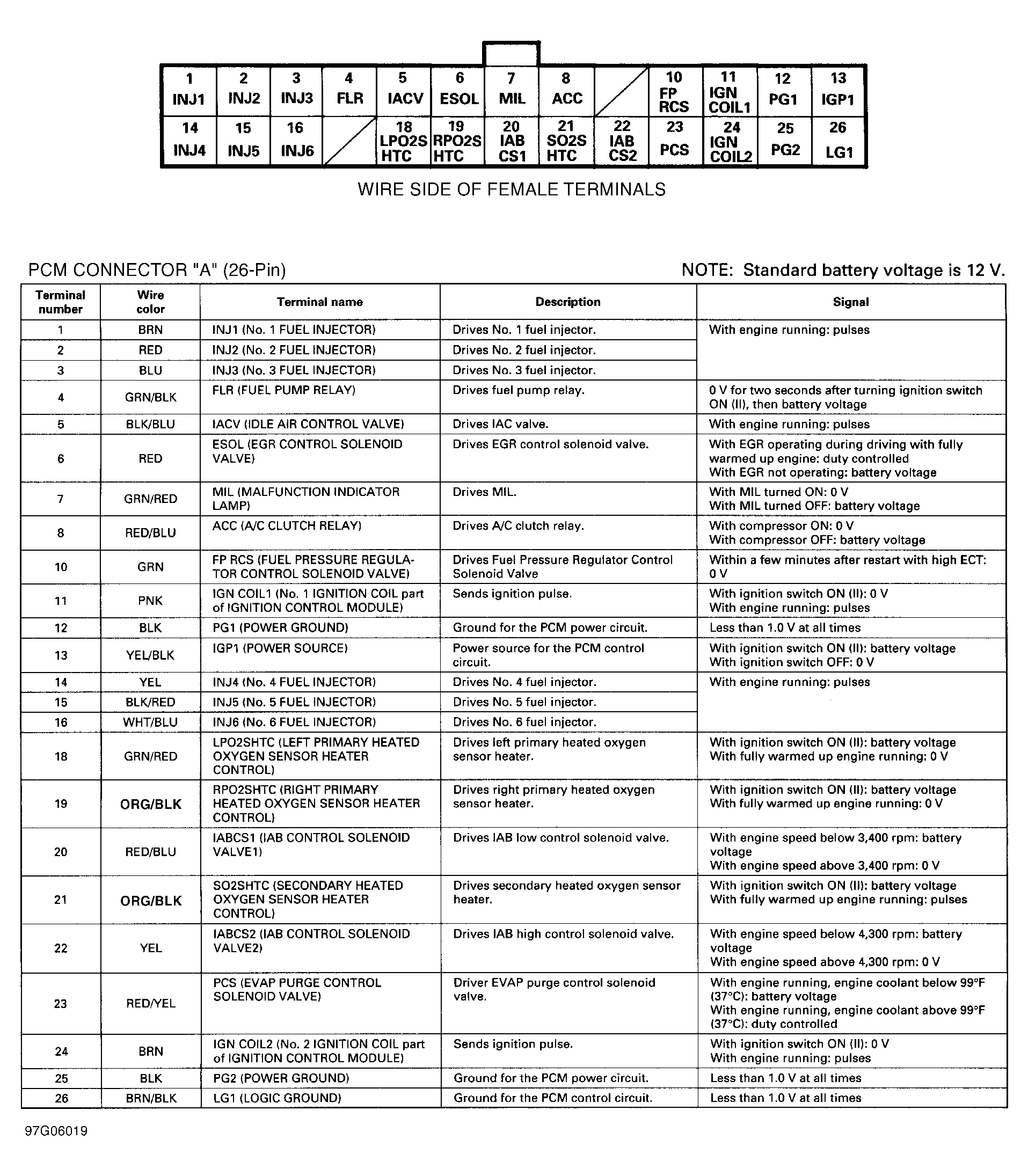

Fig 16: Identifying 26-Pin Connector "A" Terminals & Pin Voltages (3.2TL - 1 Of 6)
G97G06019Courtesy of AMERICAN HONDA MOTOR CO., INC.

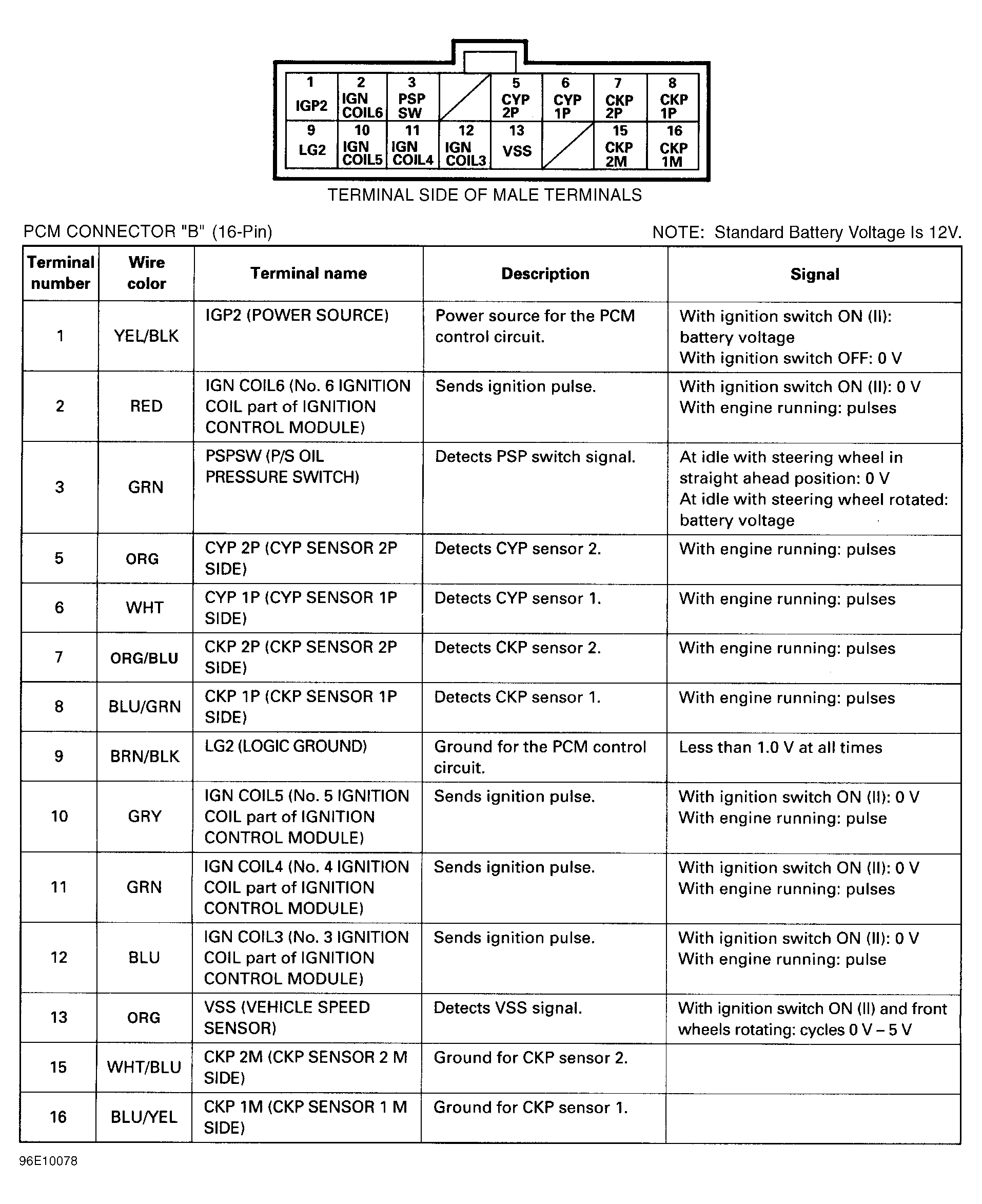

Fig 17: Identifying 16-Pin Connector "B" Terminals & Pin Voltages (3.2TL - 2 Of 6)
G96E10078Courtesy of AMERICAN HONDA MOTOR CO., INC.

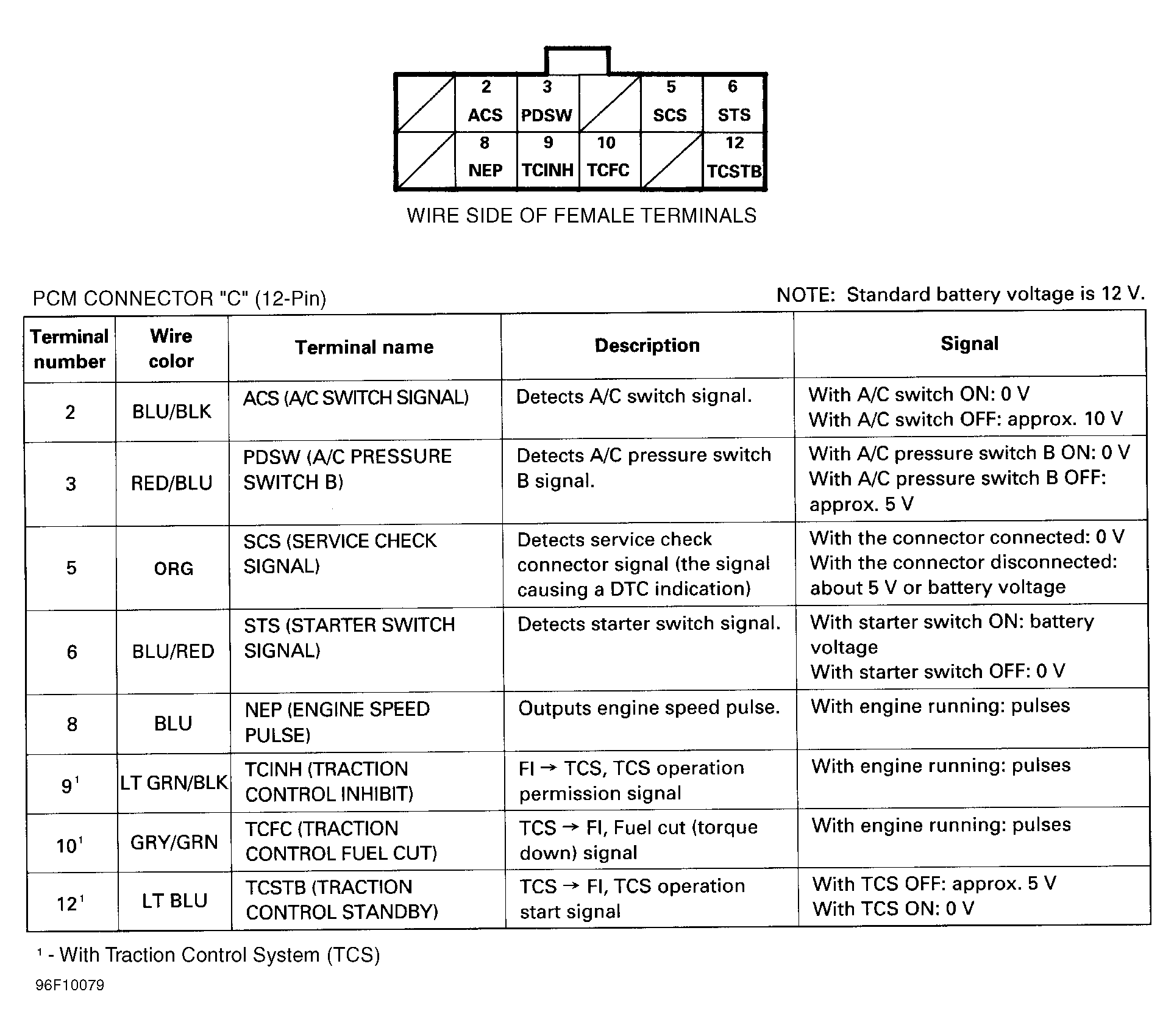

Fig 18: Identifying 12-Pin Connector "C" Terminals & Pin Voltages (3.2TL - 3 Of 6)
G96F10079Courtesy of AMERICAN HONDA MOTOR CO., INC.

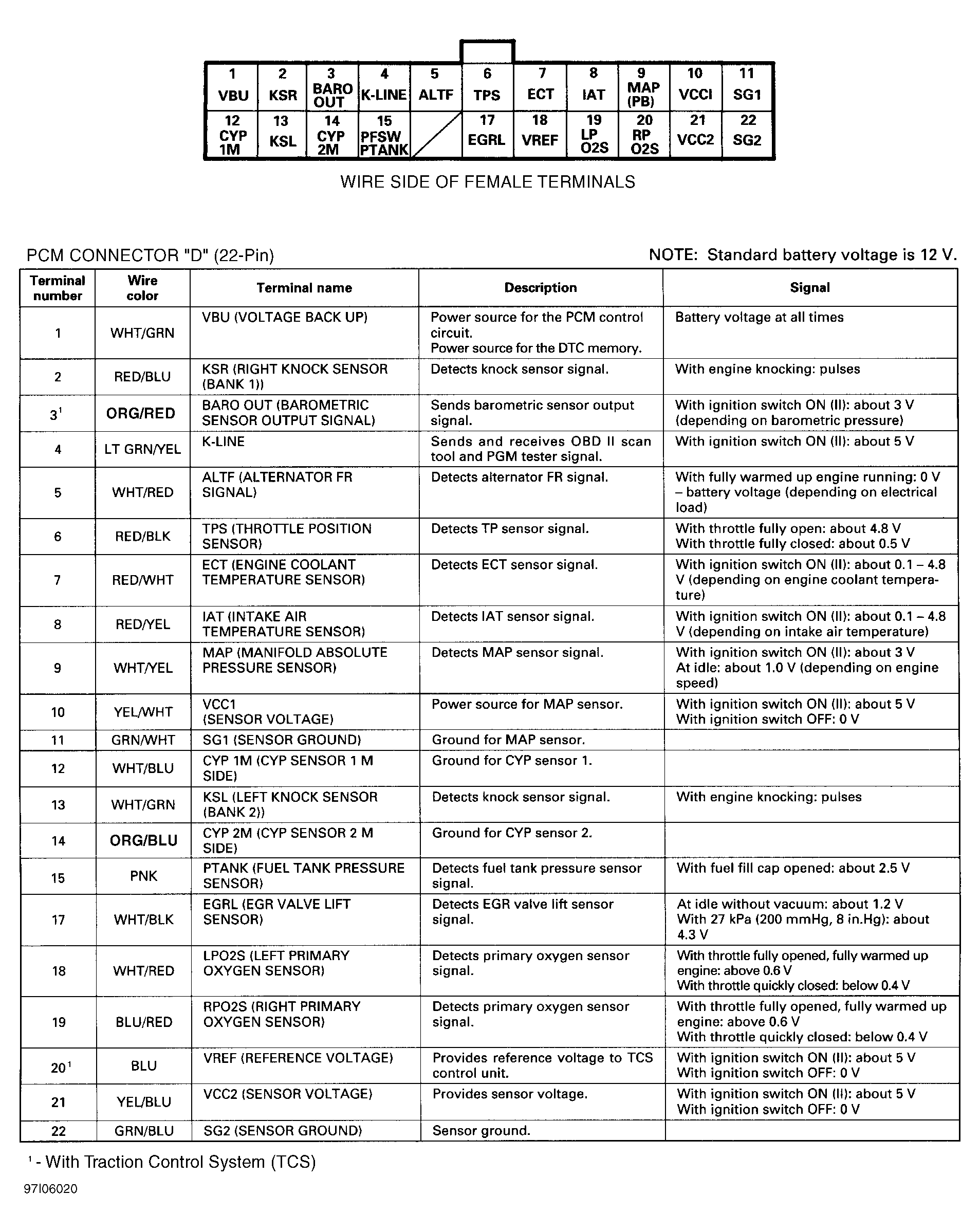

Fig 19: Identifying 22-Pin Connector "D" Terminals & Pin Voltages (3.2TL - 4 Of 6)
G97I06020Courtesy of AMERICAN HONDA MOTOR CO., INC.

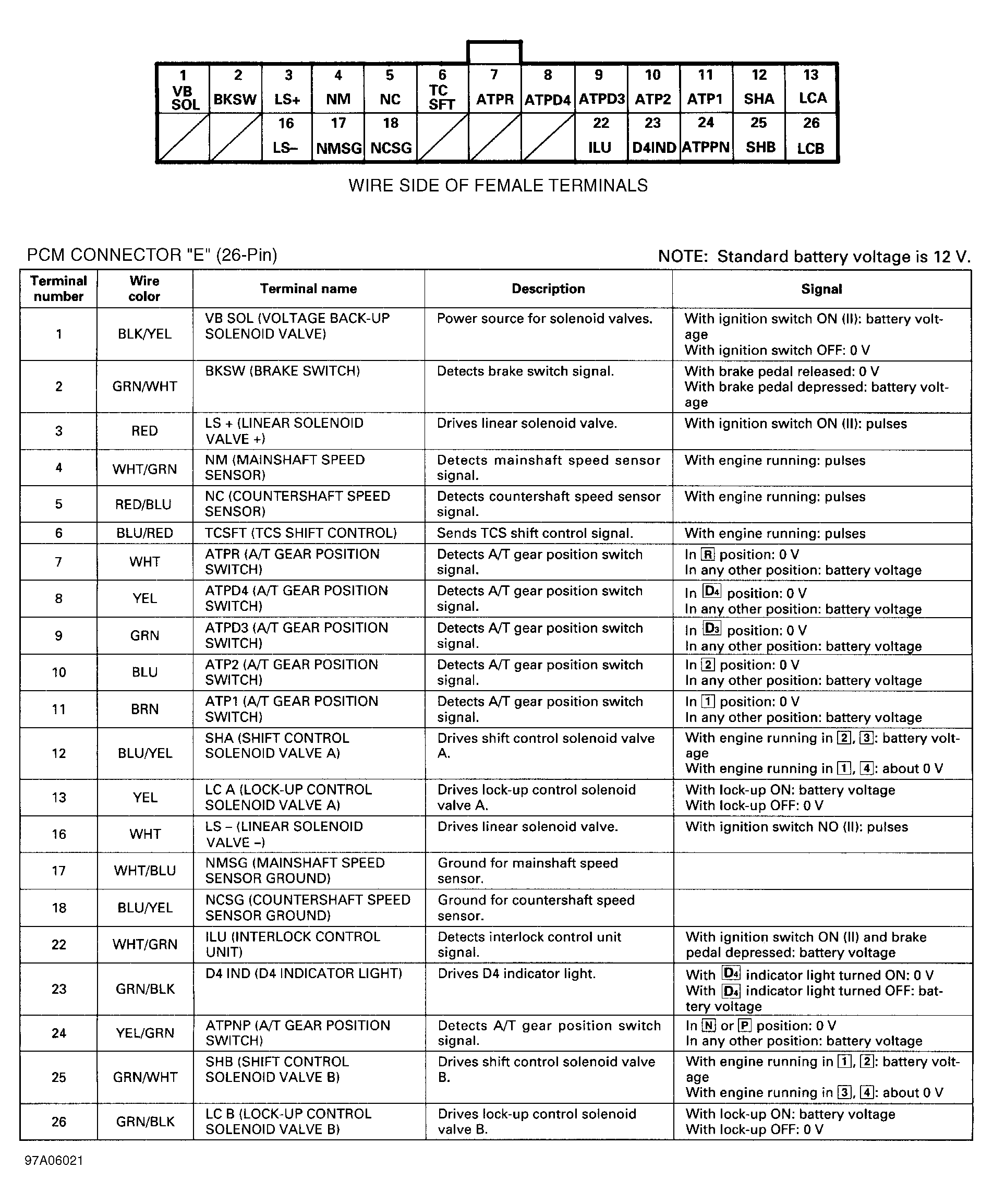

Fig 20: Identifying 26-Pin Connector "E" Terminals & Pin Voltages (3.2TL - 5 Of 6)
G97A06021Courtesy of AMERICAN HONDA MOTOR CO., INC.

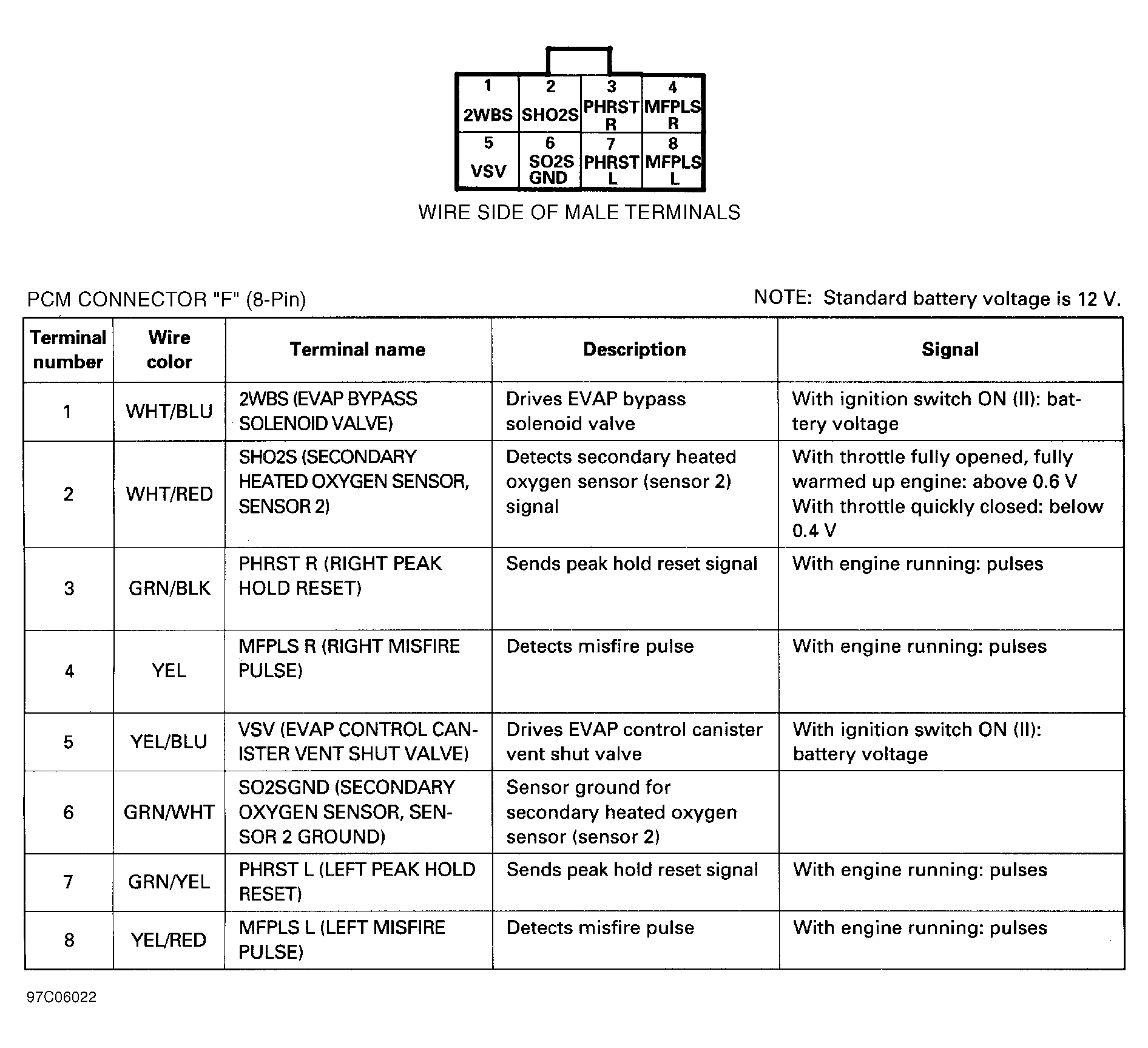

Fig 21: Identifying 8-Pin Connector "F" Terminals & Pin Voltages (3.2TL - 6 Of 6)
G97C06022Courtesy of AMERICAN HONDA MOTOR CO., INC.

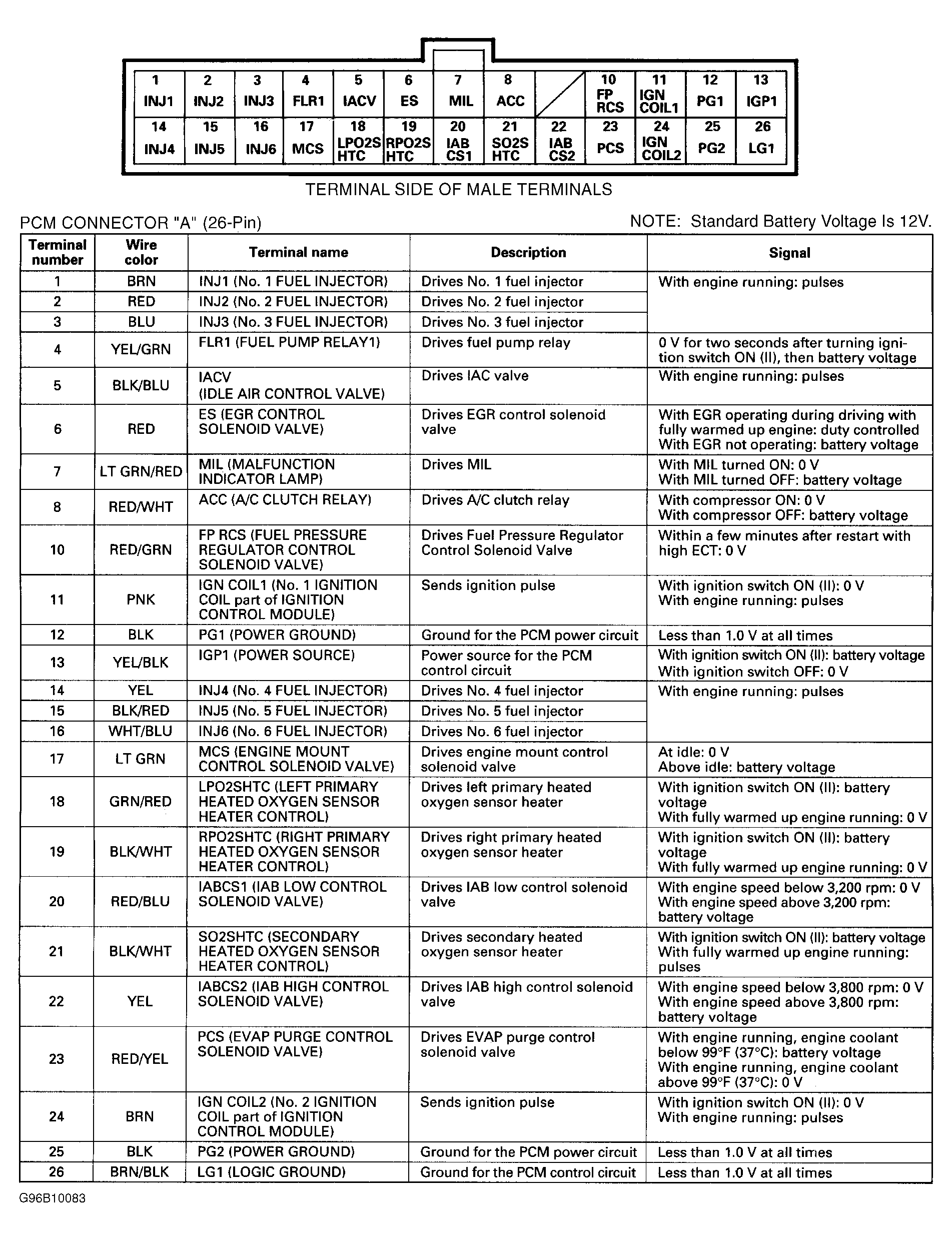

Fig 22: Identifying 26-Pin Connector "A" Terminals & Pin Voltages (3.5RL - 1 Of 6)
G96B10083Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 23: Identifying 16-Pin Connector "B" Terminals & Pin Voltages (3.5RL - 2 Of 6)
G96C10084Courtesy of AMERICAN HONDA MOTOR CO., INC.

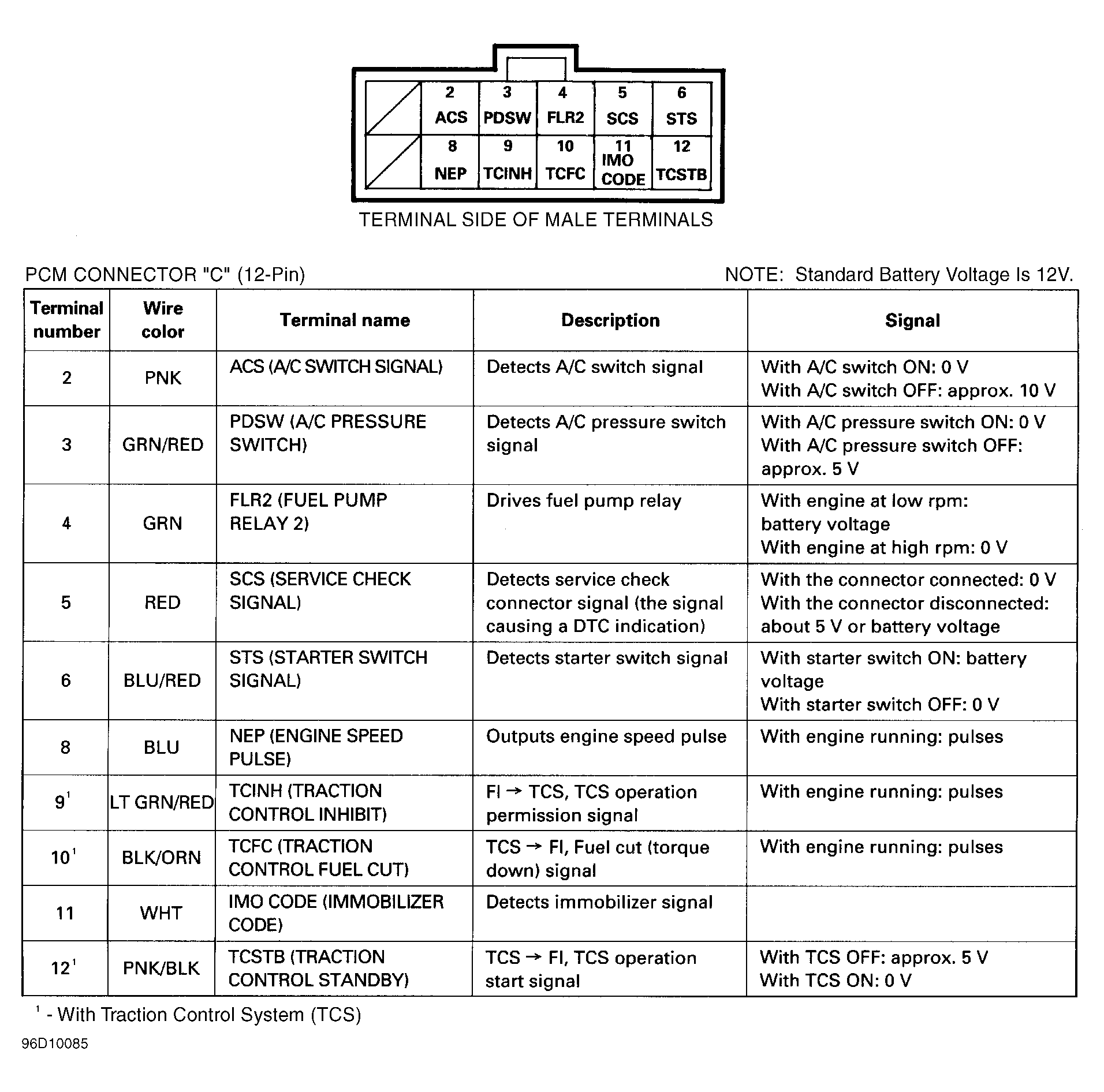

Fig 24: Identifying 12-Pin Connector "C" Terminals & Pin Voltages (3.5RL - 3 Of 6)
G96D10085Courtesy of AMERICAN HONDA MOTOR CO., INC.

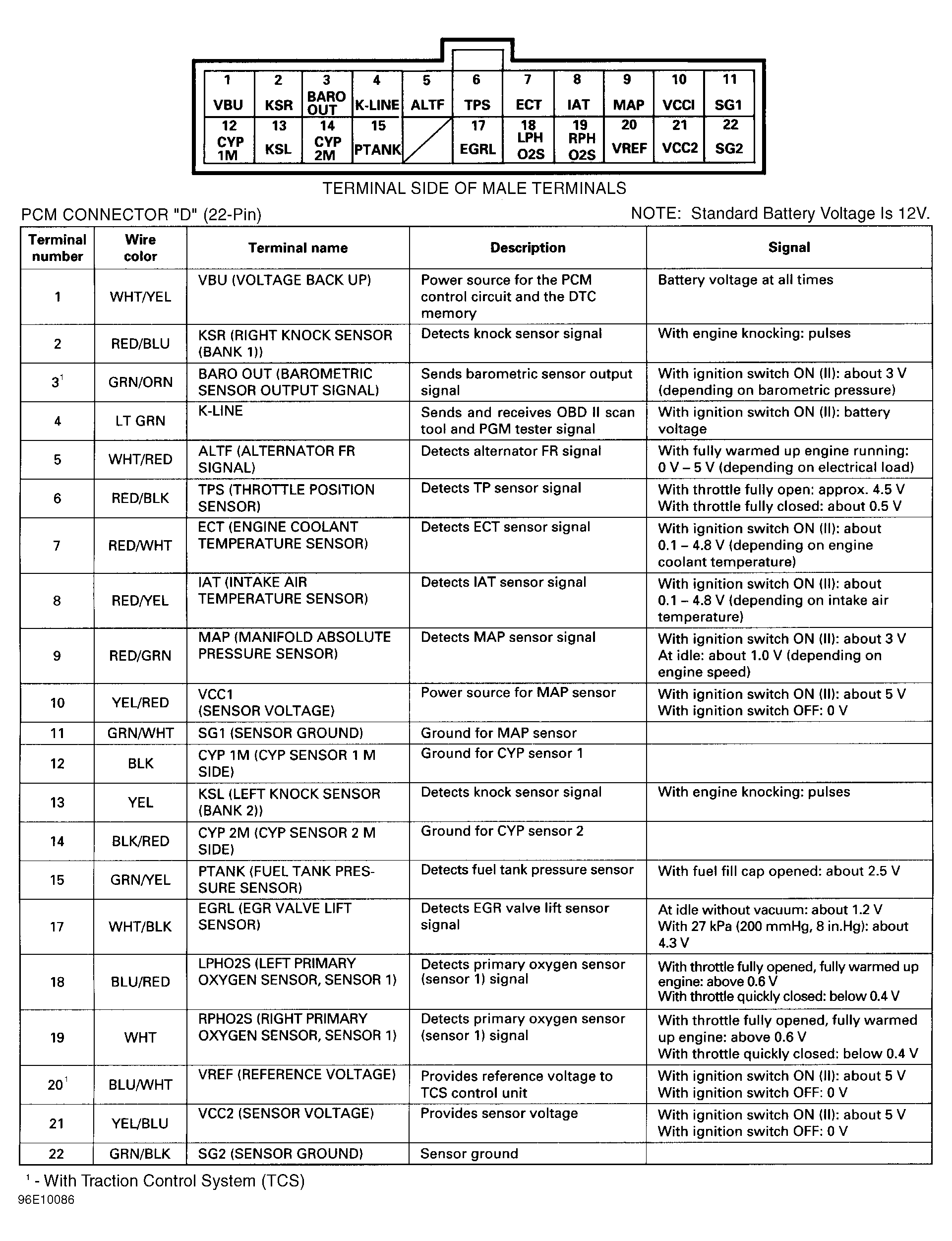

Fig 25: Identifying 22-Pin Connector "D" Terminals & Pin Voltages (3.5RL - 4 Of 6)
G96E10086Courtesy of AMERICAN HONDA MOTOR CO., INC.

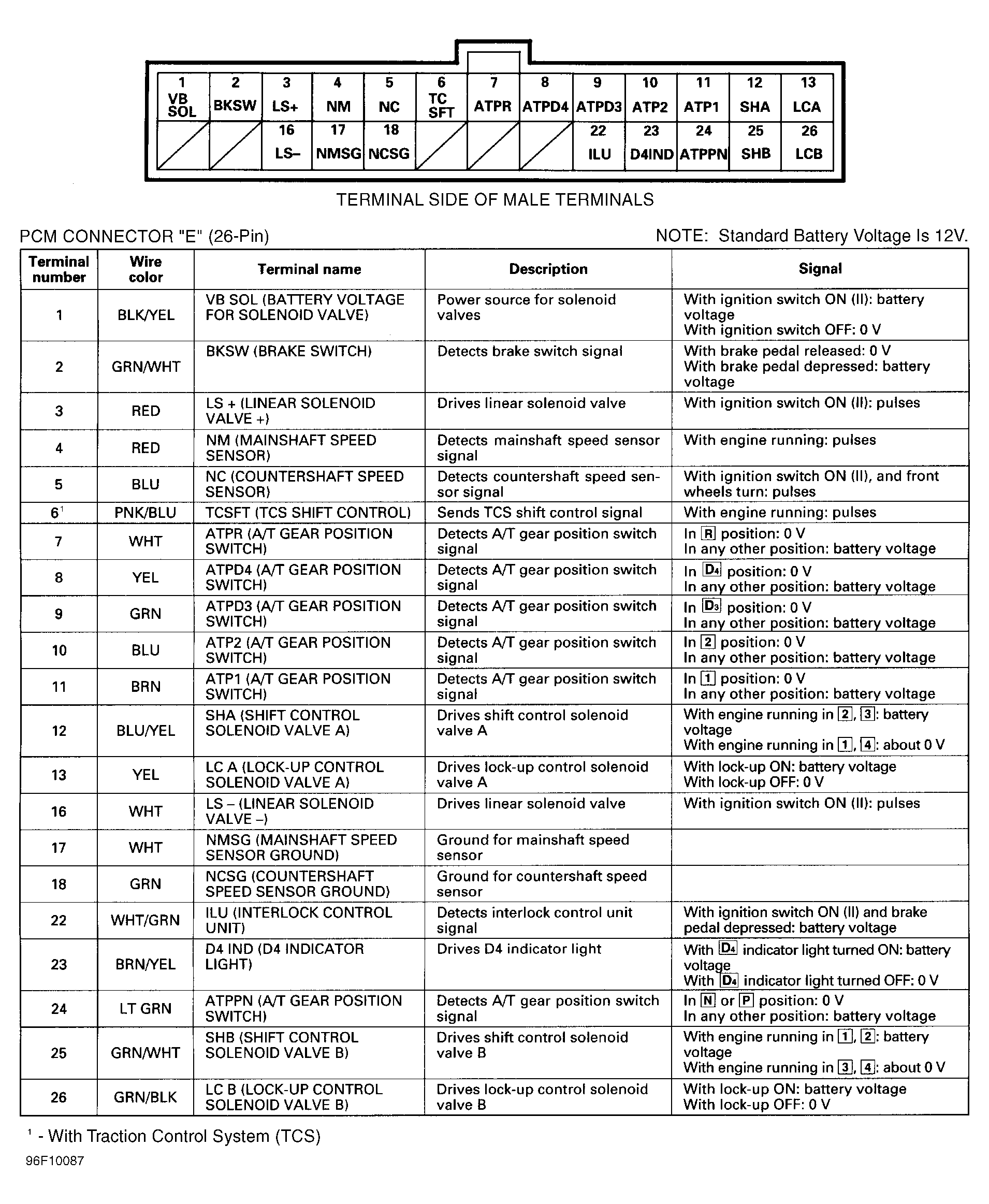

Fig 26: Identifying 26-Pin Connector "E" Terminals & Pin Voltages (3.5RL - 5 Of 6)
G96F10087Courtesy of AMERICAN HONDA MOTOR CO., INC.
Fig 27: Identifying 8-Pin Connector "F" Terminals & Pin Voltages (3.5RL - 6 Of 6)
G96G10088Courtesy of AMERICAN HONDA MOTOR CO., INC.
