Tilt/Extend-Retract Position Sensor

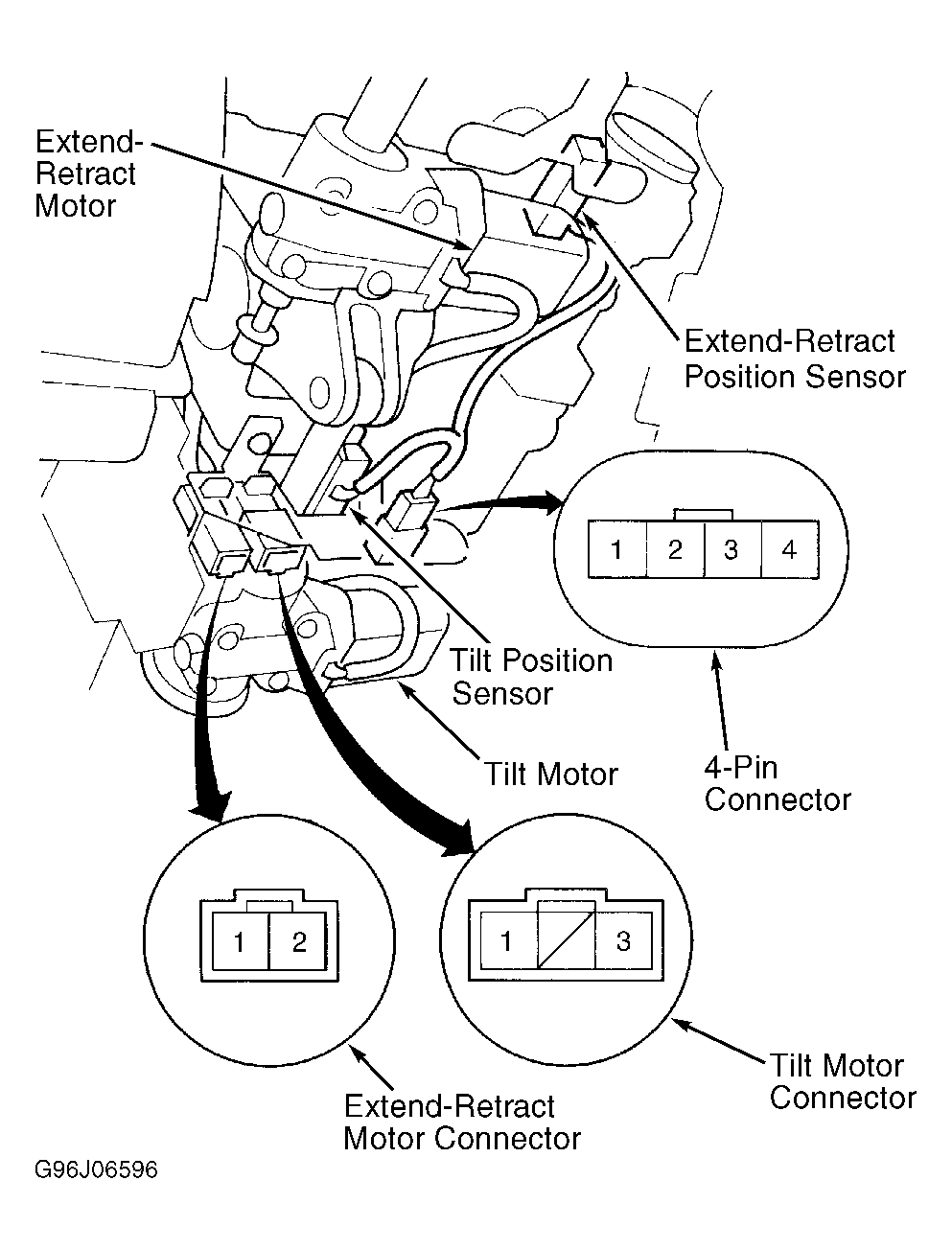

Remove steering column covers. See STEERING COLUMN COVERS under REMOVAL & INSTALLATION. Disconnect tilt/extend-retract position sensor 4-pin connector. See Figure . Using an ohmmeter, verify resistance between terminals is as specified in TILT/EXTEND-RETRACT POSITION SENSOR table. If sensor fails any test, replace faulty sensor.
TILT/EXTEND-RETRACT POSITION SENSOR
| Position | Check Resistance Between Terminals No. | Resistance (Ohms) |
|---|---|---|
| Neutral | 1 & 4 | 4000-6000 |
| Extend | 3 & 4 | 5000 |
| Retract | 3 & 4 | 1000 |
| Tilt-Down | 2 & 4 | 1000 |
| Tilt-Up | 2 & 4 | 5000 |
