Pin Voltage Tests

CAUTION: When battery is disconnected, vehicle computer and memory systems may lose memory data. Driveability problems may exist until computer systems have completed a relearn cycle. See COMPUTER RELEARN PROCEDURES article in GENERAL INFORMATION before disconnecting battery.
CAUTION: Before disconnecting battery, obtain anti-theft code and note presets for radio. After battery is reconnected, CODE will appear on radio display. Enter 5-digit anti-theft code using select buttons and radio will begin working. If code is entered wrong 3 times, leave radio on at least one hour and enter code correctly. Any time radio power is lost, pre-selected radio stations will have to be reset. For more information, see owner's manual.
NOTE: Unless stated otherwise in testing procedures, perform all voltage tests using a Digital Volt-Ohmmeter (DVOM) with a minimum 10-megohm input impedance. Carefully backprobe PCM harness connector using Backprobe Set (07SAZ-001000A) to avoid connector damage. Voltage readings may vary slightly due to battery condition or charging rate.
NOTE: PCM may also be referred to as ECM. Generator may also be referred to as alternator.

Pin voltage charts are supplied to reduce diagnostic time. Checking pin voltages at the PCM connector determines whether PCM is receiving and transmitting proper voltage signals. Diagnostic charts may also help determine if PCM harness is shorted or open. See Fig 1 -Fig 25 .

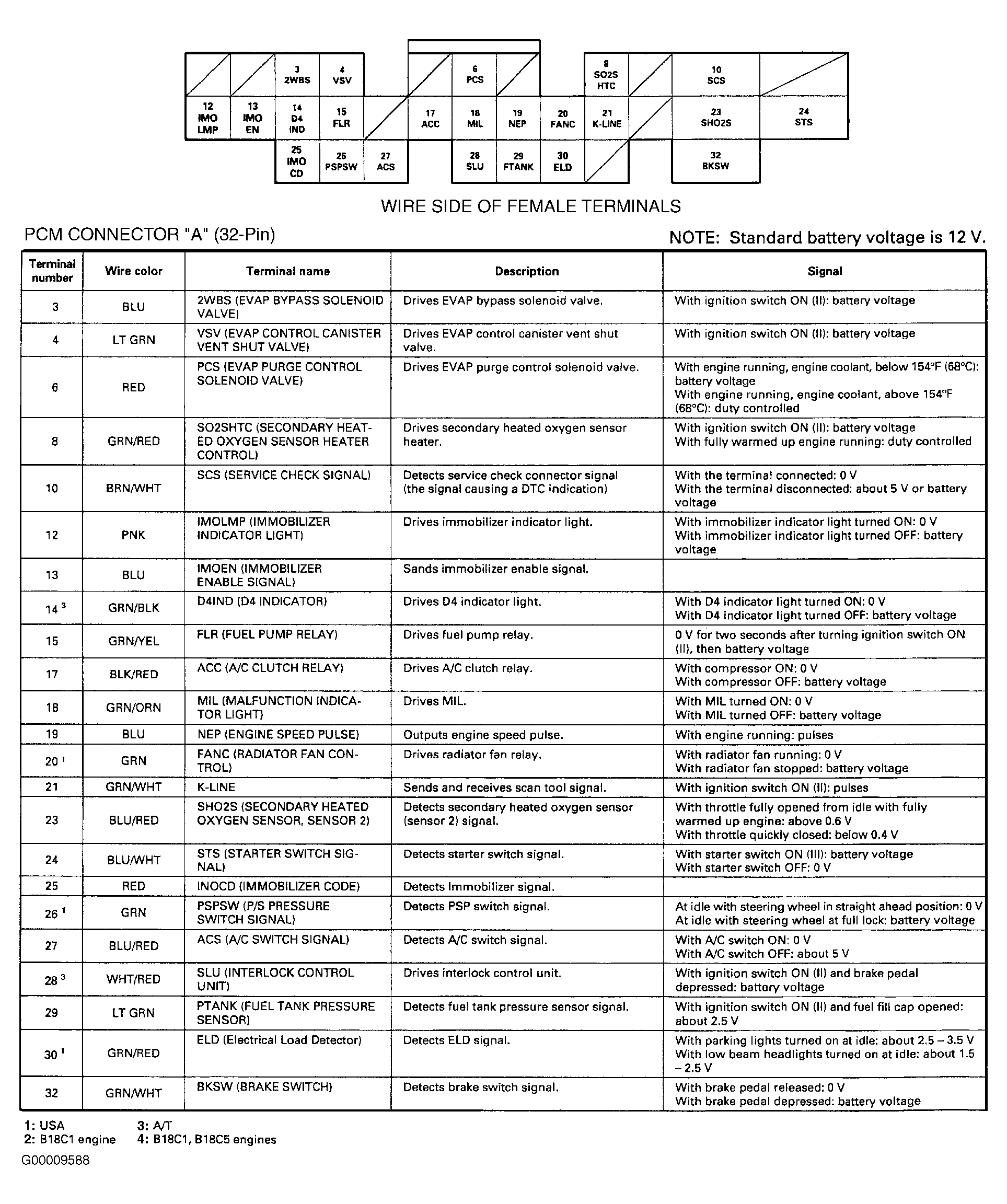

Fig 1: Identifying 32-Pin Connector "A" Terminals & Pin Voltages (Integra - 1 Of 4)
G00009588Courtesy of AMERICAN HONDA MOTOR CO., INC.

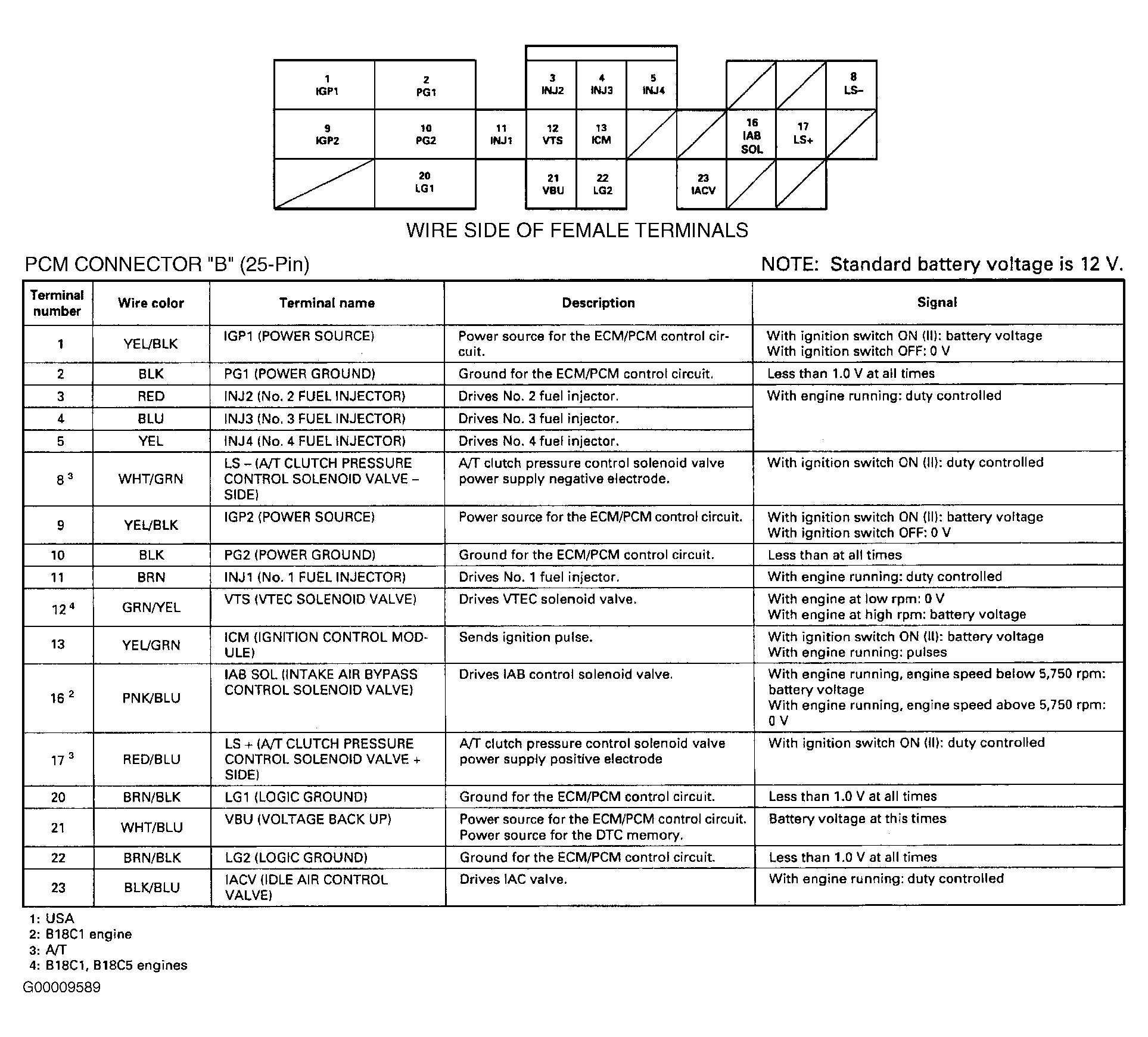

Fig 2: Identifying 25-Pin Connector "B" Terminals & Pin Voltages (Integra - 2 Of 4)
G00009589Courtesy of AMERICAN HONDA MOTOR CO., INC.

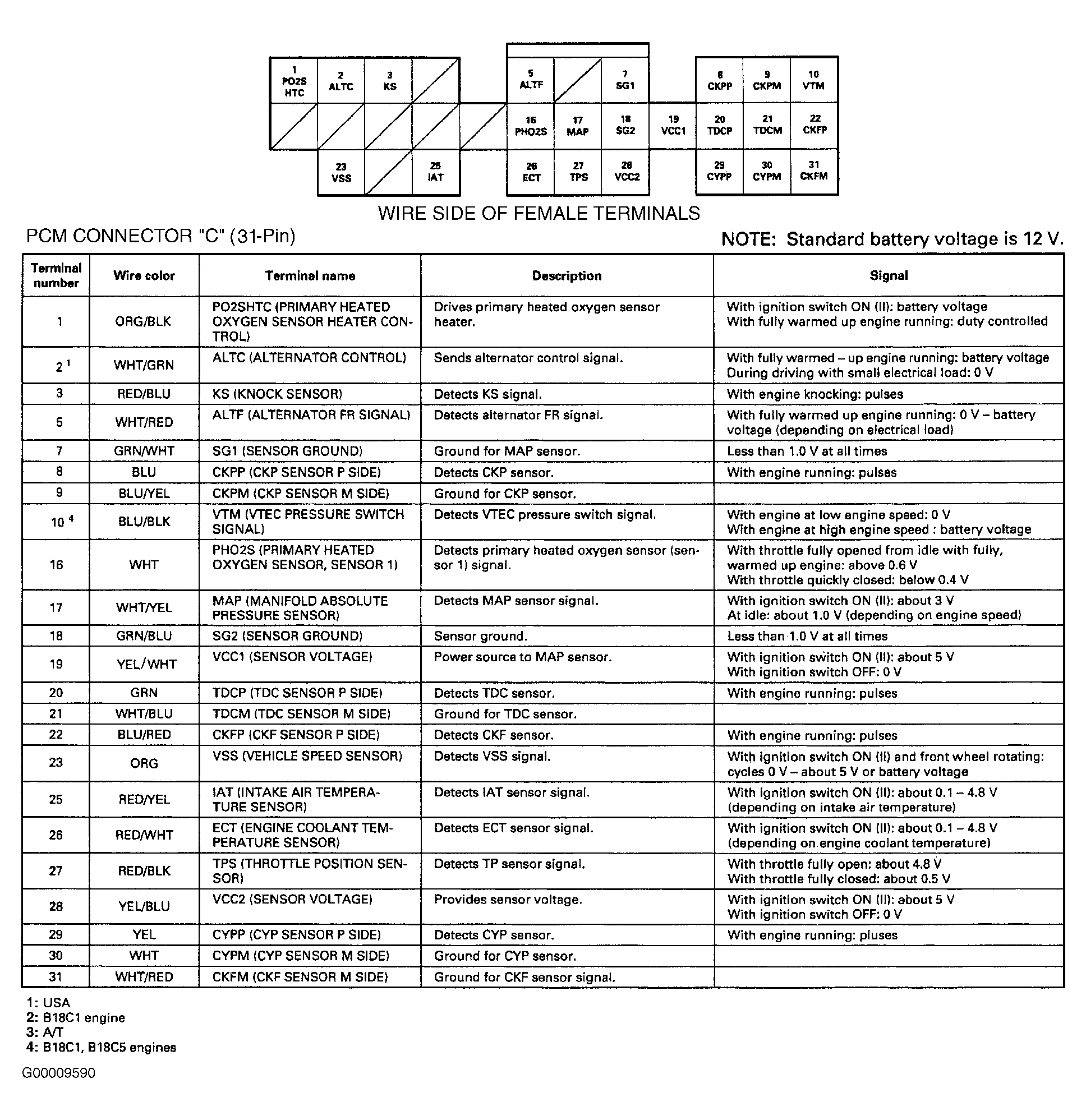

Fig 3: Identifying 31-Pin Connector "C" Terminals & Pin Voltages (Integra - 3 Of 4)
G00009590Courtesy of AMERICAN HONDA MOTOR CO., INC.

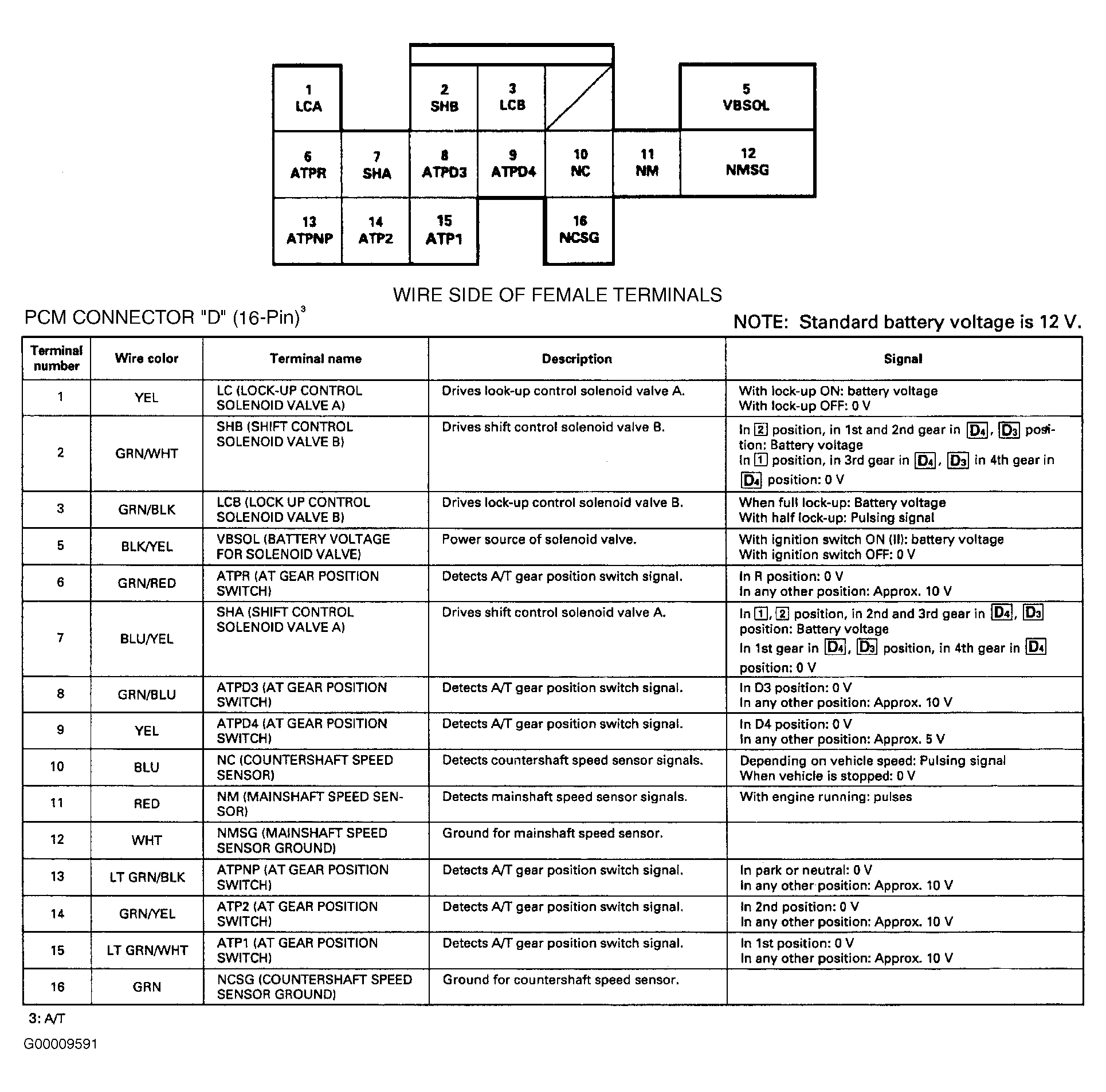

Fig 4: Identifying 16-Pin Connector "D" Terminals & Pin Voltages (Integra - 4 Of 4)
G00009591Courtesy of AMERICAN HONDA MOTOR CO., INC.

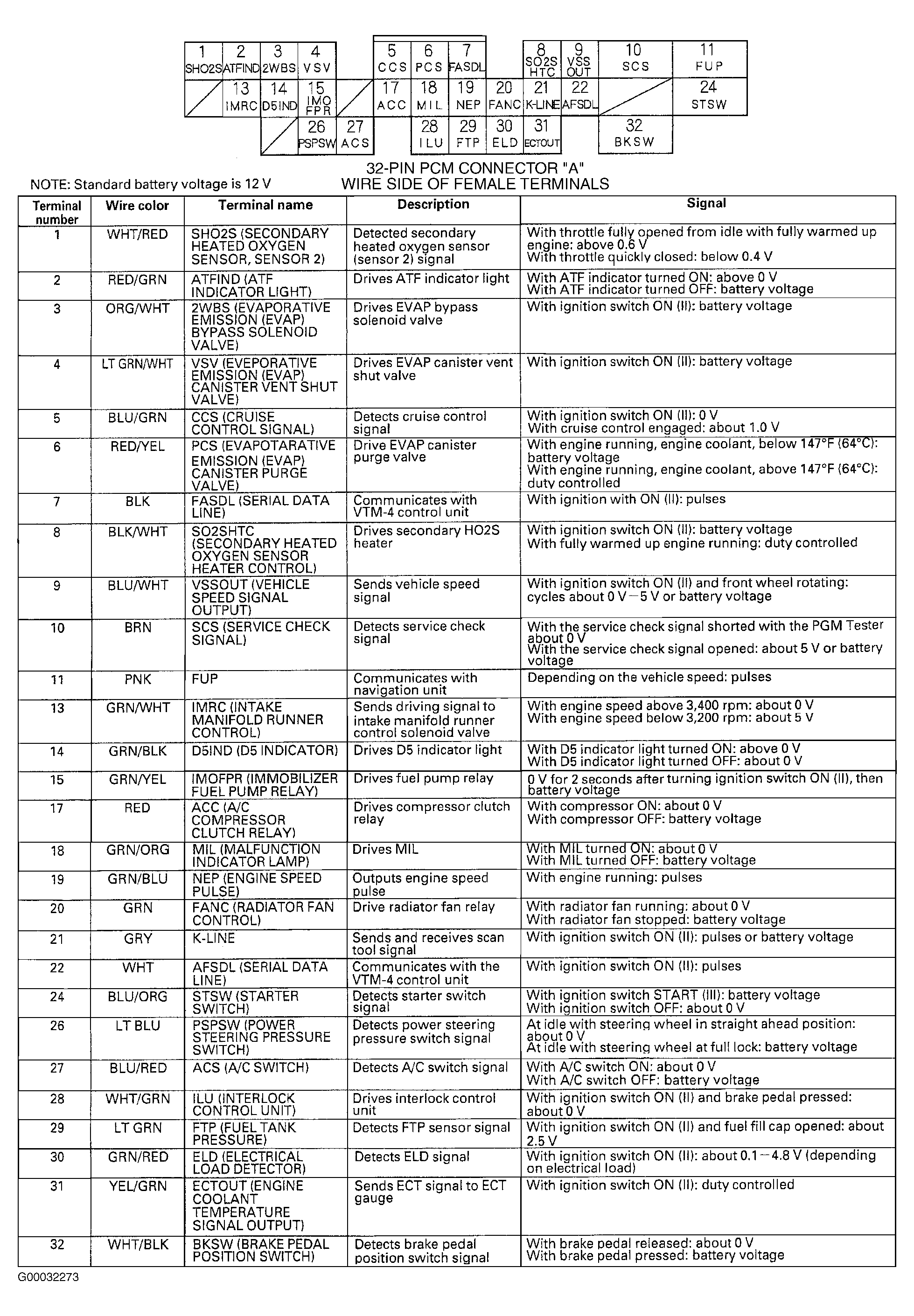

Fig 5: Identifying 32-Pin Connector "A" Terminals & Pin Voltages (MDX - 1 Of 5)
G00032273Courtesy of AMERICAN HONDA MOTOR CO., INC.

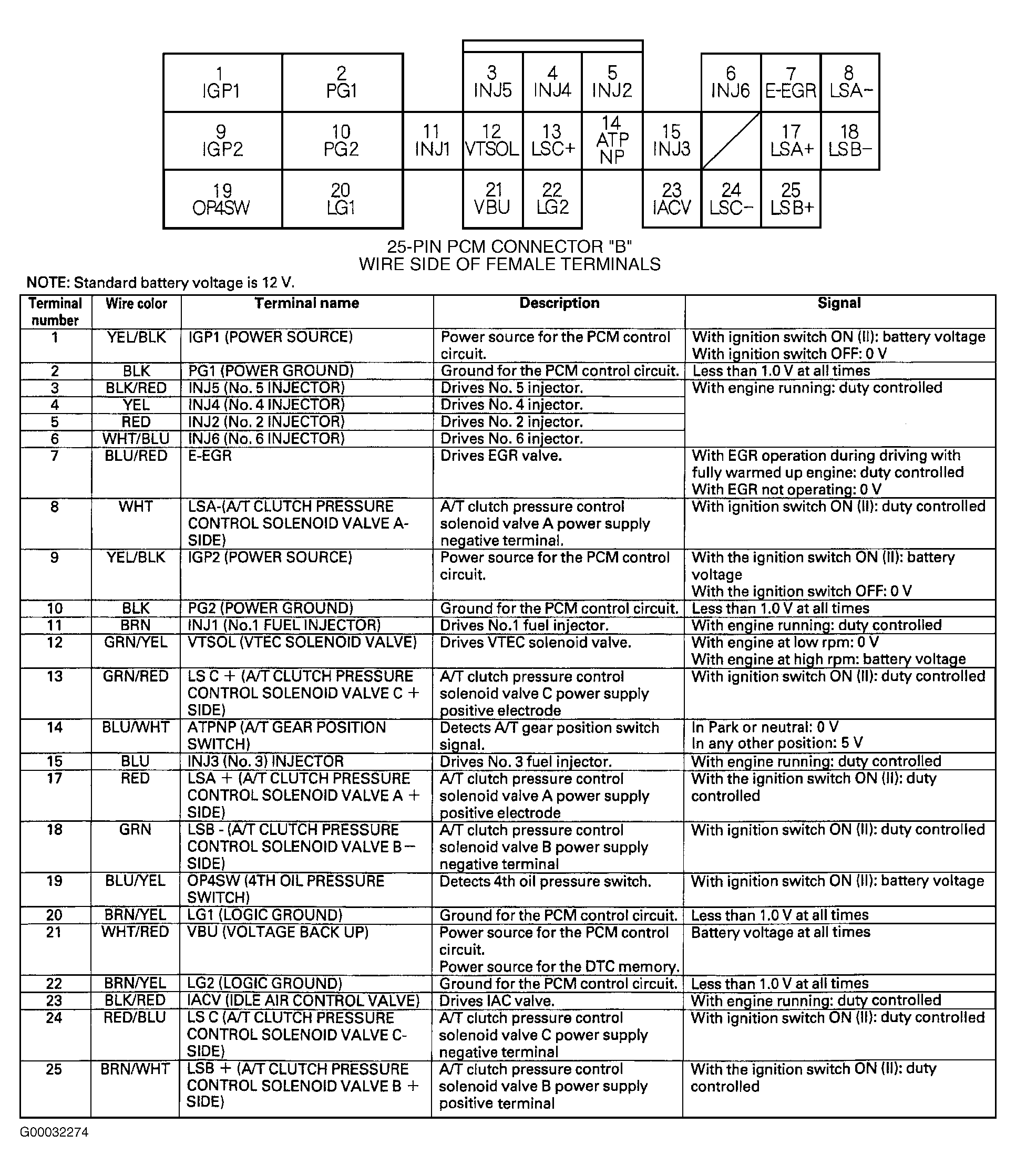

Fig 6: Identifying 25-Pin Connector "B" Terminals & Pin Voltages (MDX - 2 Of 5)
G00032274Courtesy of AMERICAN HONDA MOTOR CO., INC.

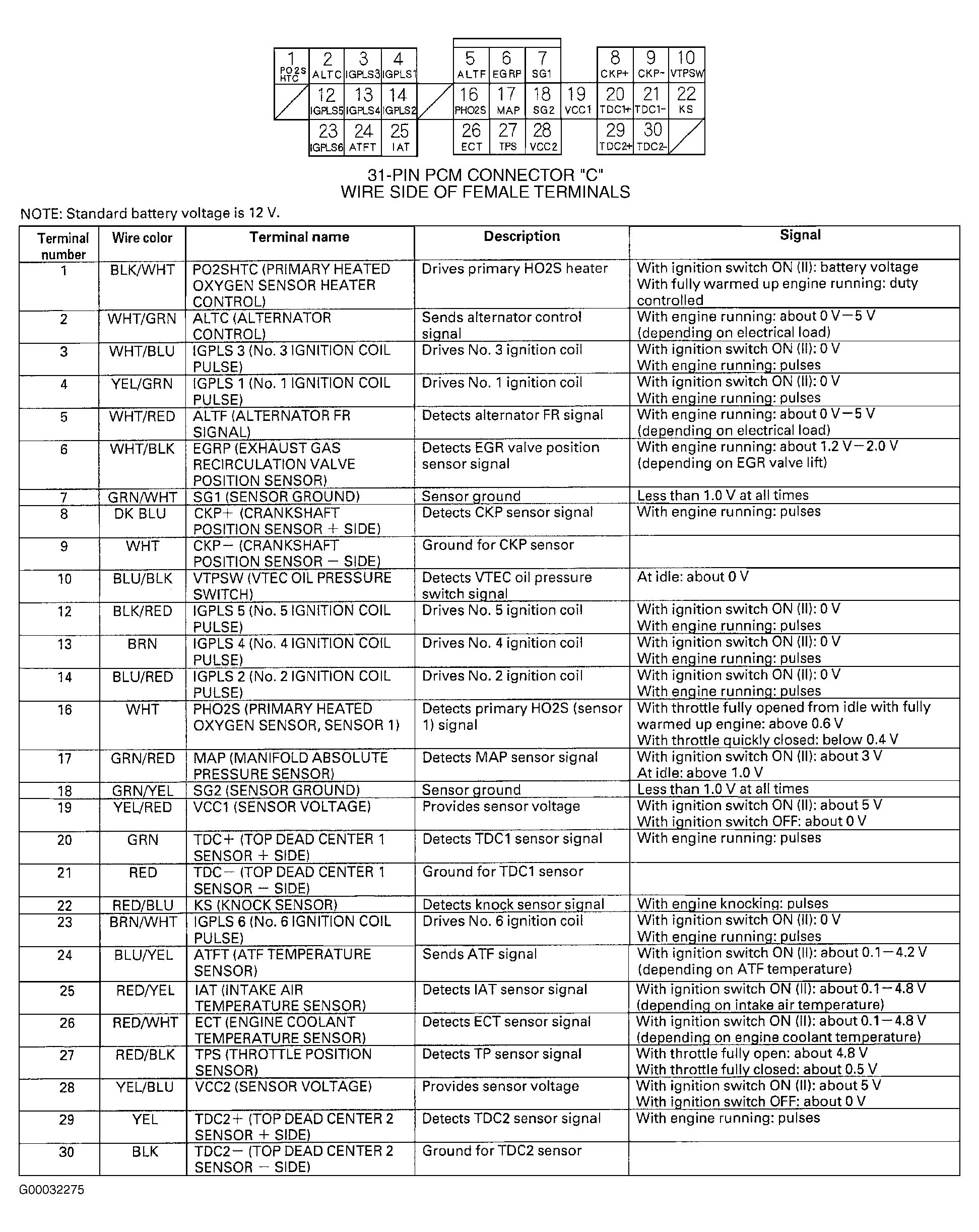

Fig 7: Identifying 31-Pin Connector "C"Terminals & Pin Voltages (MDX - 3 Of 5)
G00032275Courtesy of AMERICAN HONDA MOTOR CO., INC.

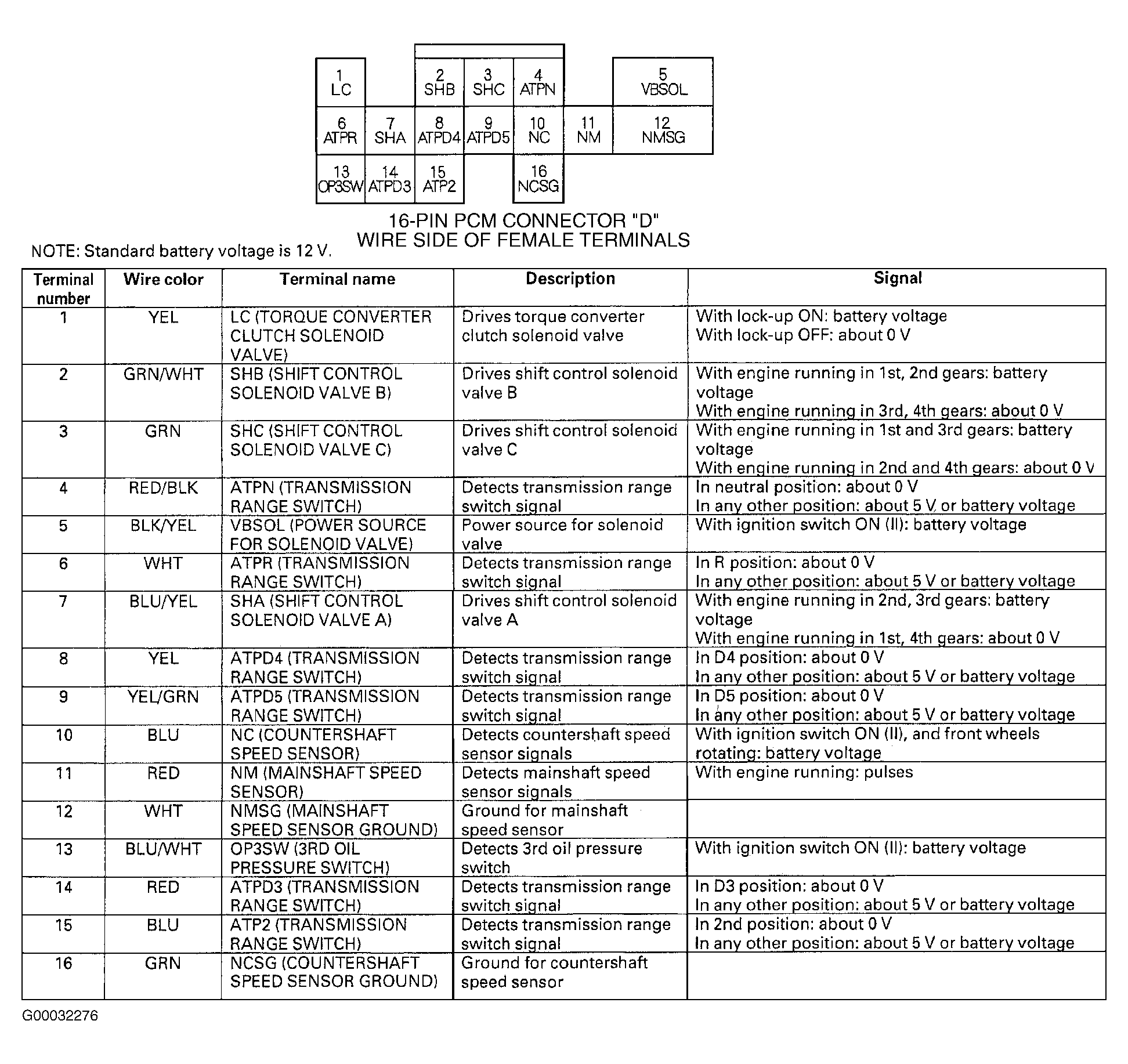

Fig 8: Identifying 16-Pin Connector "D" Terminals & Pin Voltages (MDX - 4 Of 5)
G00032276Courtesy of AMERICAN HONDA MOTOR CO., INC.

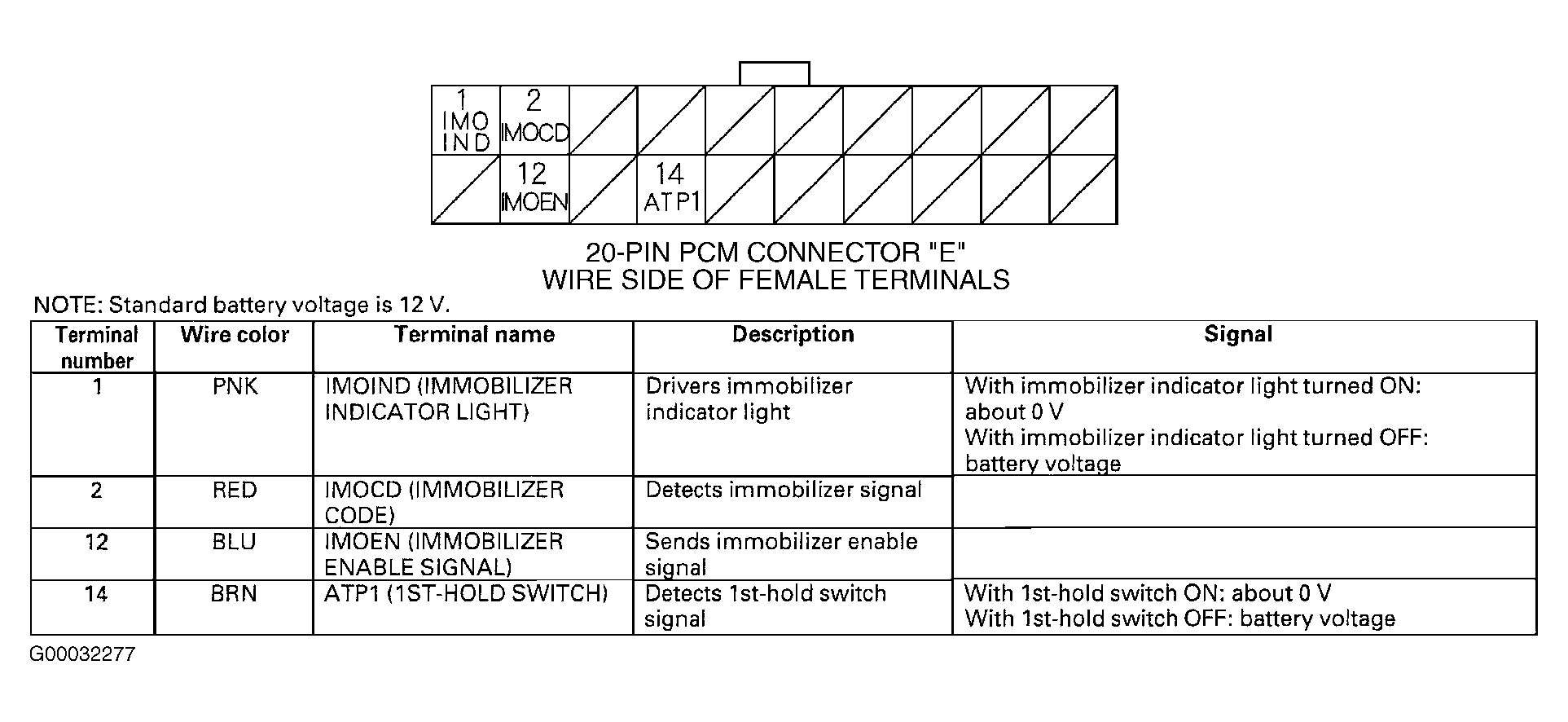

Fig 9: Identifying 20-Pin Connector "E" Terminals & Pin Voltages (MDX - 5 Of 5)
G00032277Courtesy of AMERICAN HONDA MOTOR CO., INC.

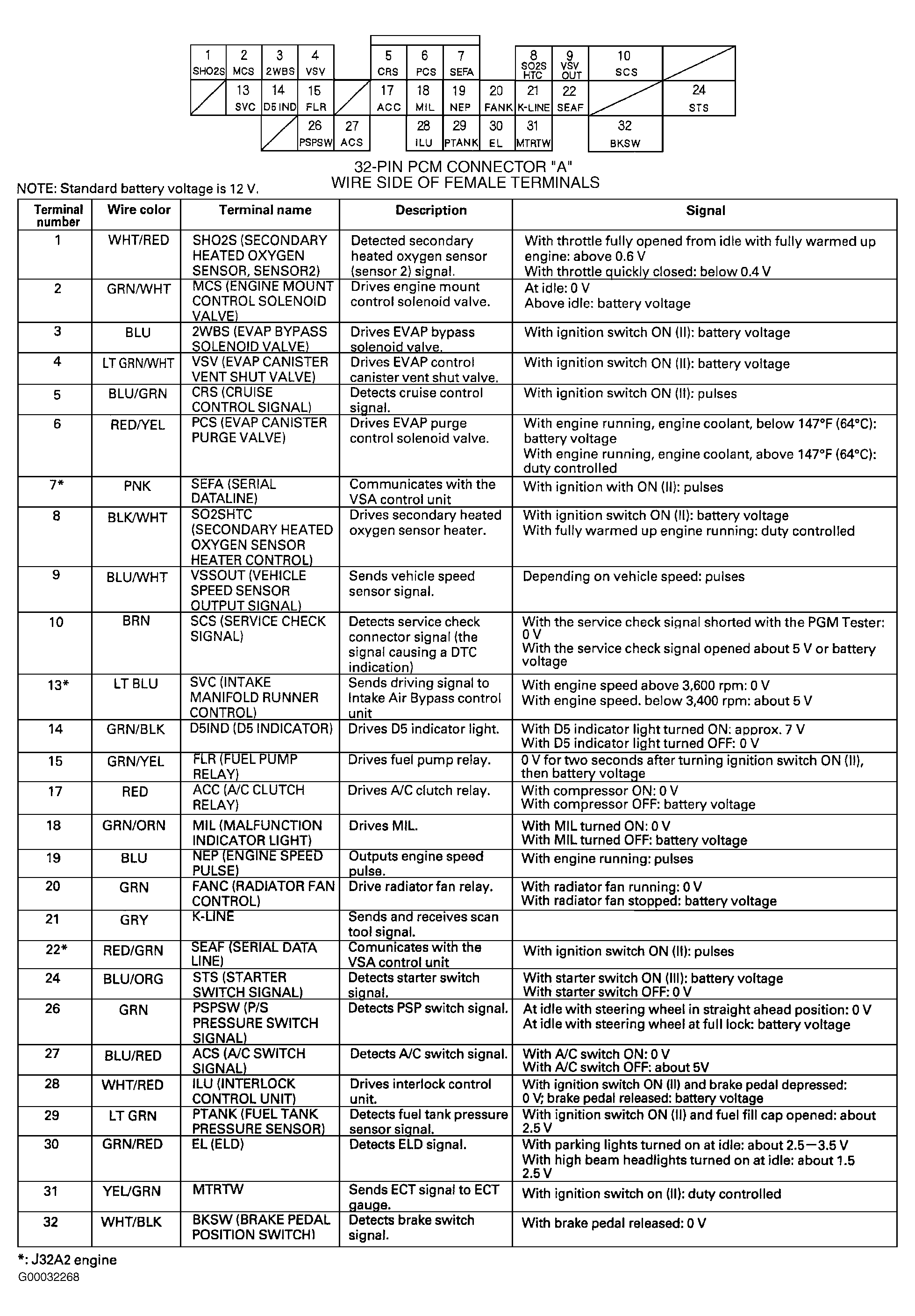

Fig 10: Identifying 32-Pin Connector "A" Terminals & Pin Voltages (3.2CL - 1 Of 5)
G00032268Courtesy of AMERICAN HONDA MOTOR CO., INC.

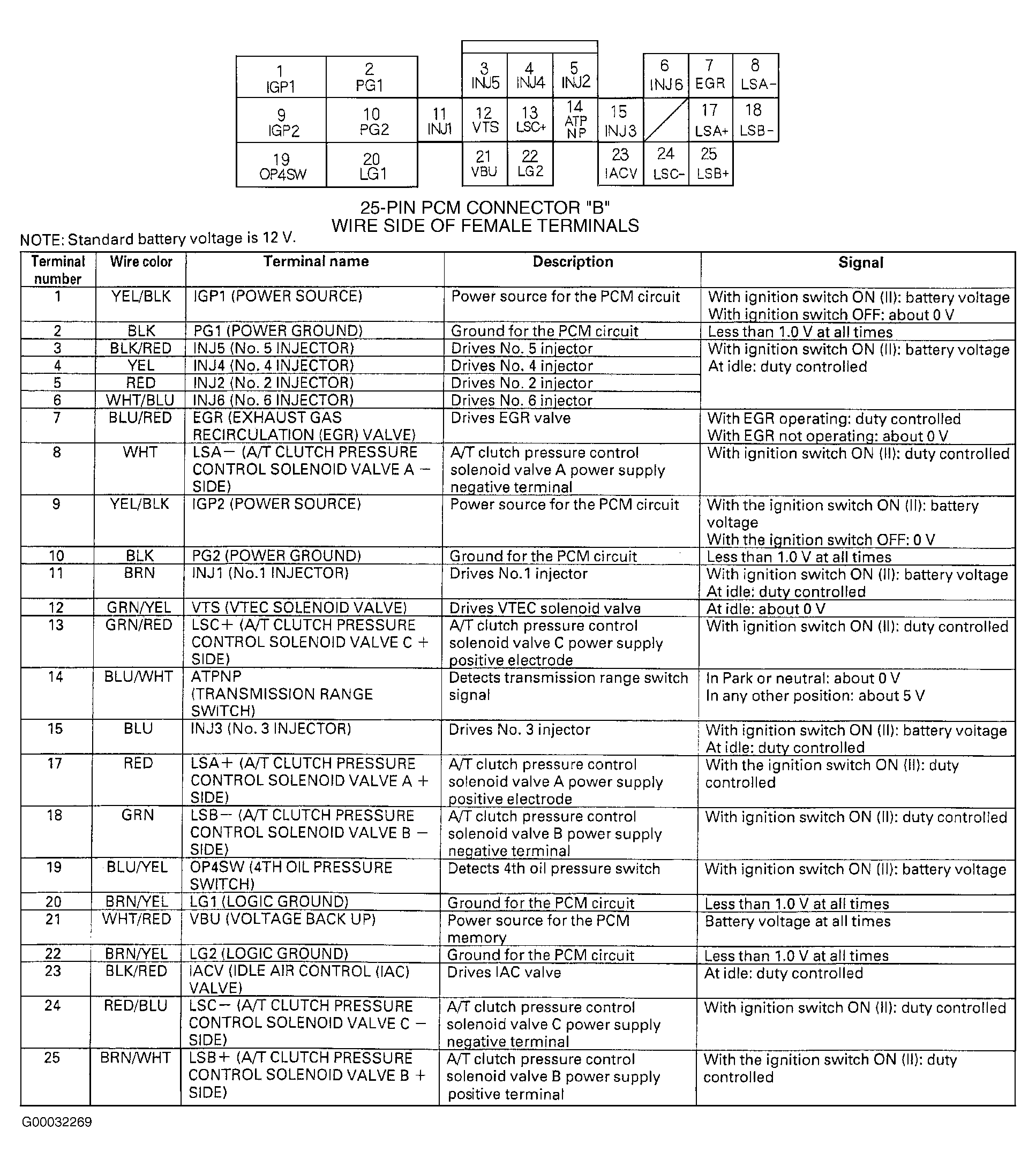

Fig 11: Identifying 25-Pin Connector "B" Terminals & Pin Voltages (3.2CL - 2 Of 5)
G00032269Courtesy of AMERICAN HONDA MOTOR CO., INC.

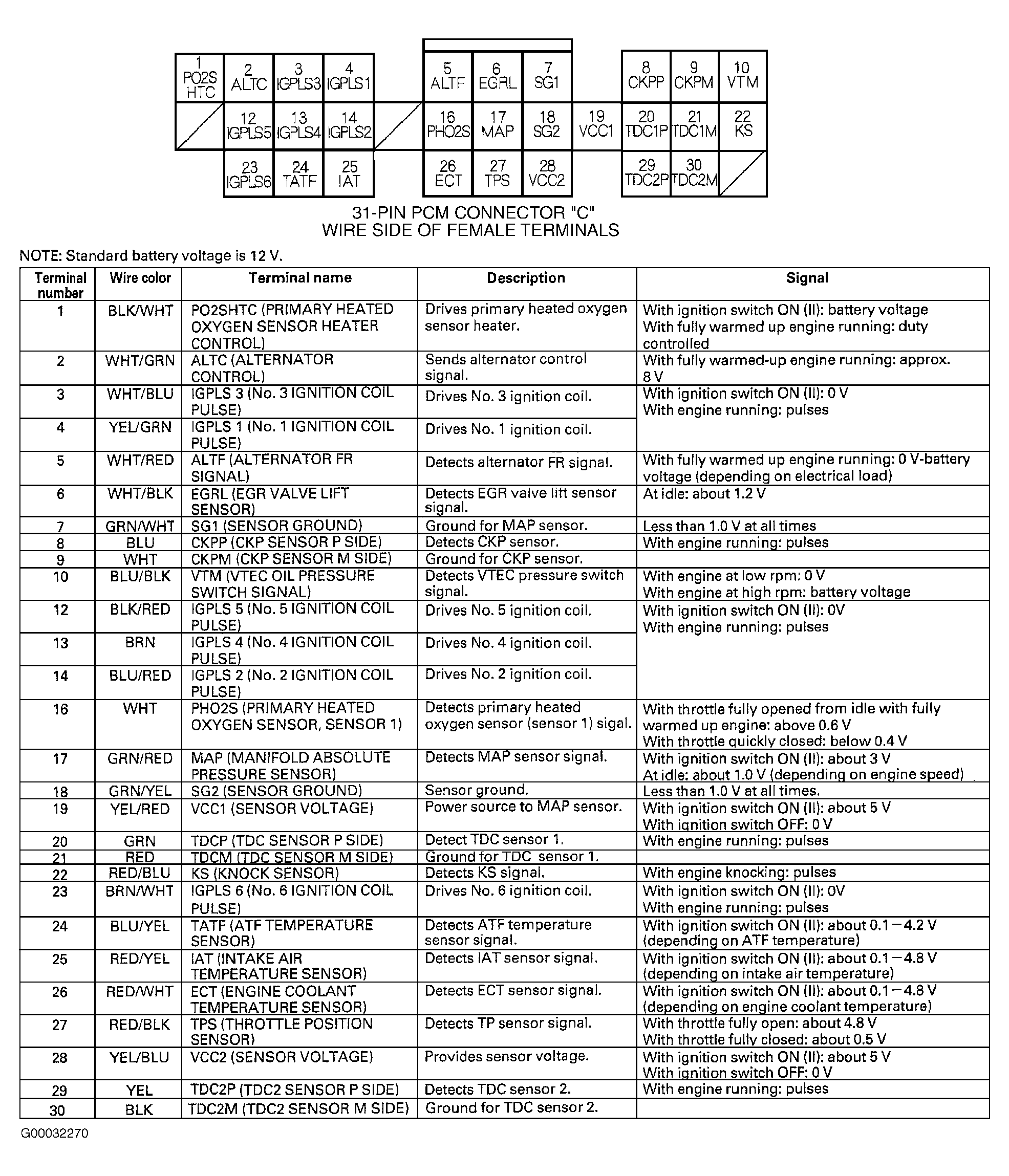

Fig 12: Identifying 31-Pin Connector "C" Terminals & Pin Voltages (3.2CL - 3 Of 5)
G00032270Courtesy of AMERICAN HONDA MOTOR CO., INC.

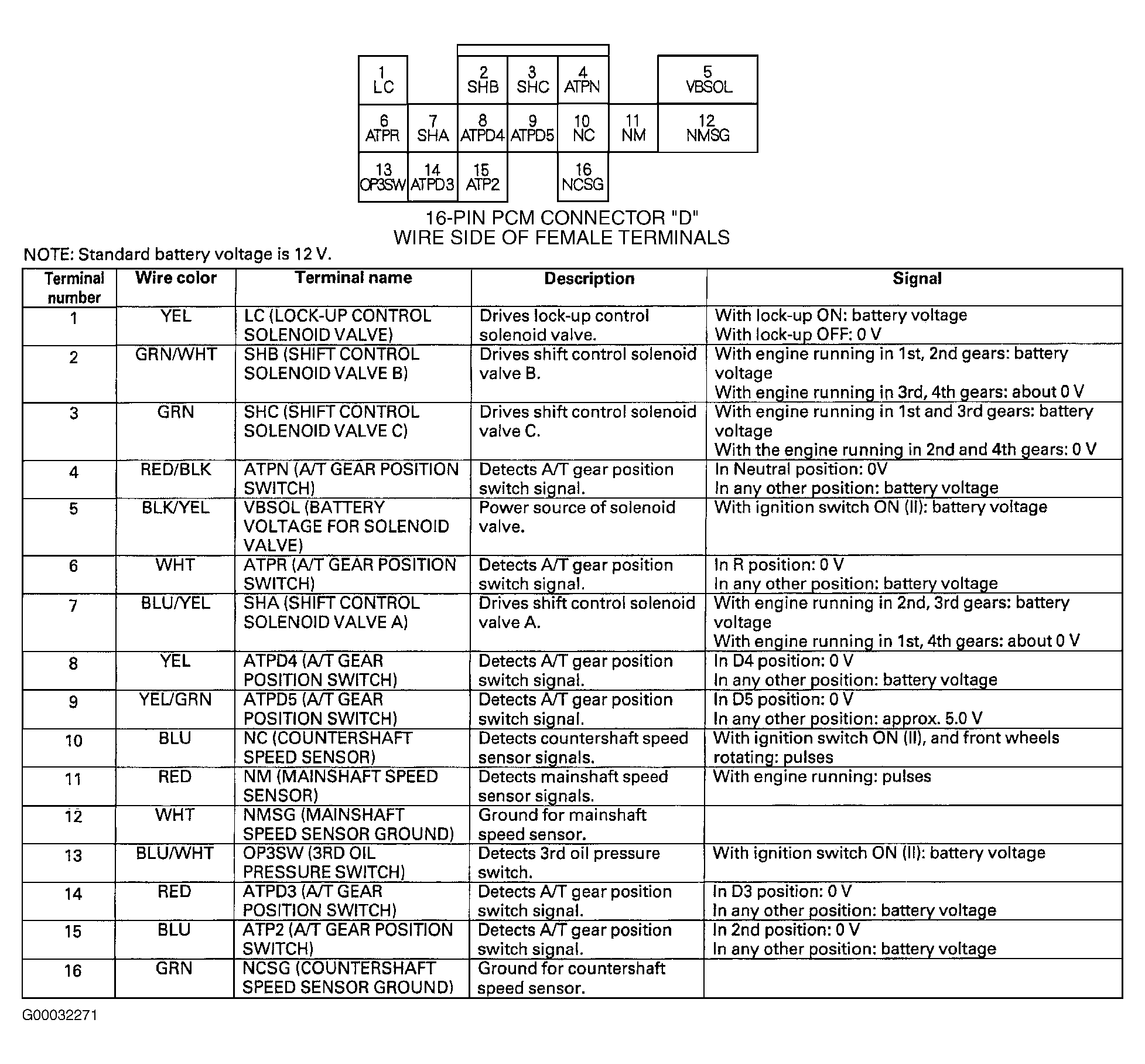

Fig 13: Identifying 16-Pin Connector "D" Terminals & Pin Voltages (3.2CL - 4 Of 5)
G00032271Courtesy of AMERICAN HONDA MOTOR CO., INC.

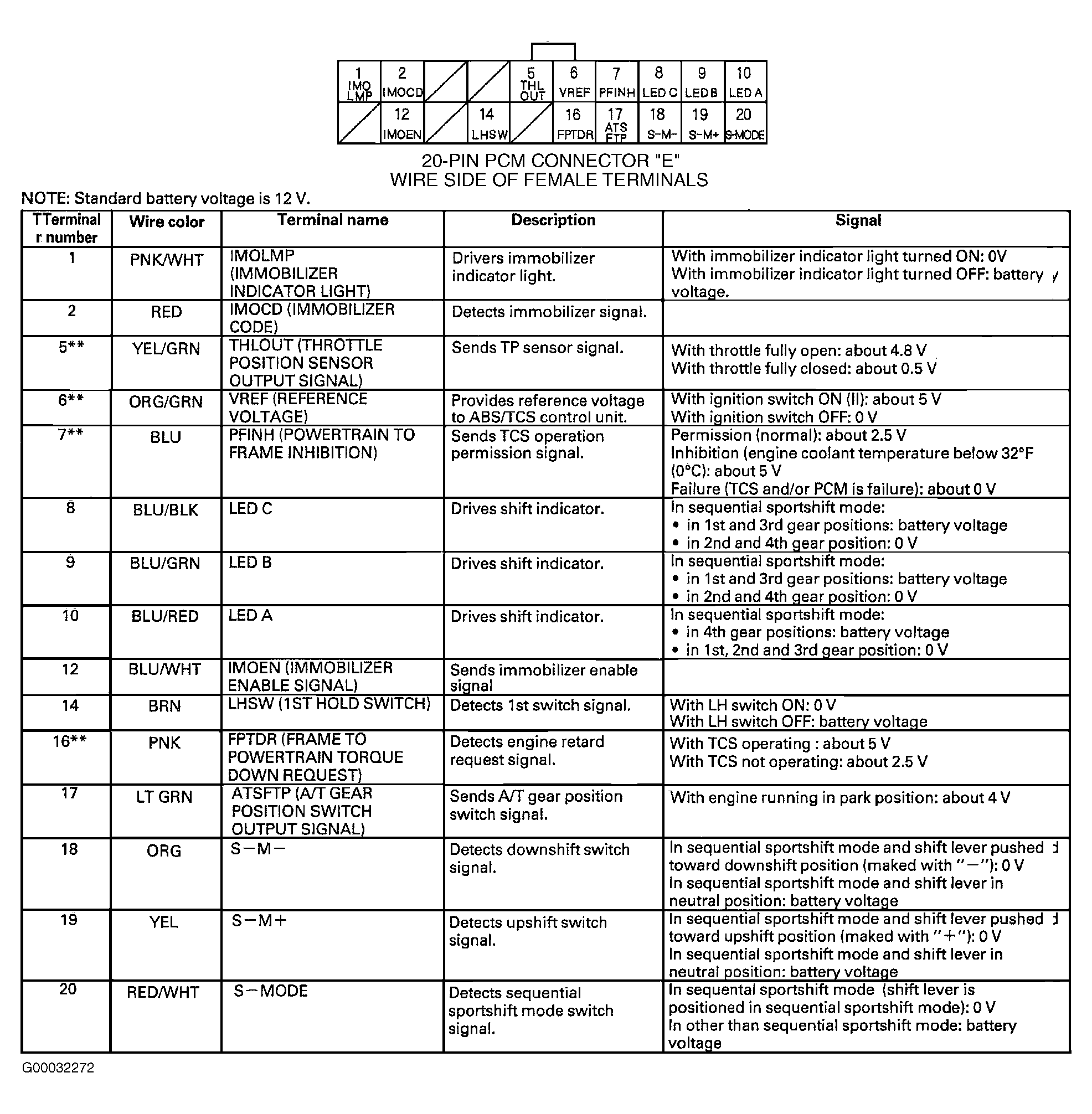

Fig 14: Identifying 20-Pin Connector "E" Terminals & Pin Voltages (3.2CL - 5 Of 5)
G00032272Courtesy of AMERICAN HONDA MOTOR CO., INC.

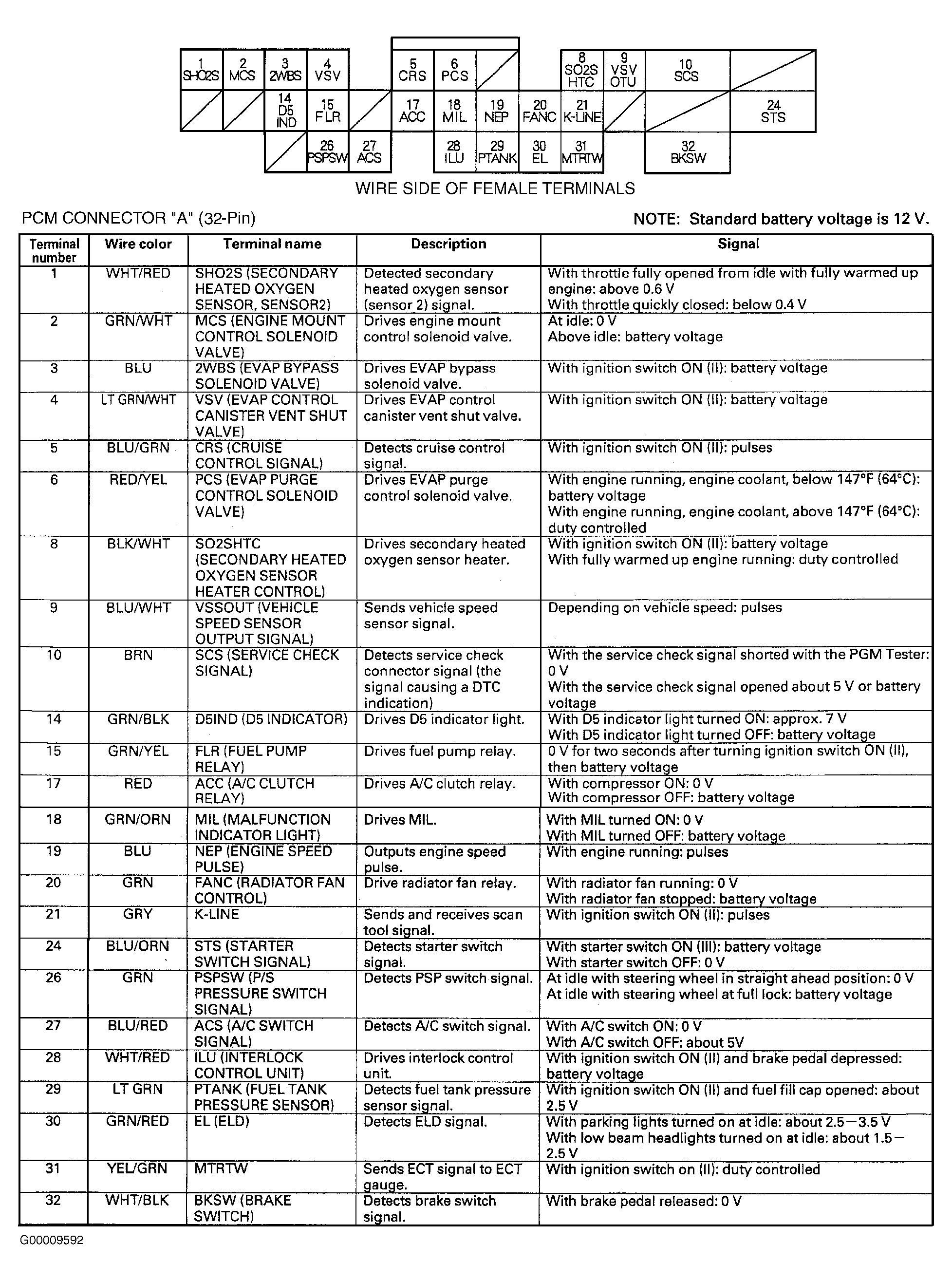

Fig 15: Identifying 32-Pin Connector "A" Terminals & Pin Voltages (3.2TL - 1 Of 5)
G00009592Courtesy of AMERICAN HONDA MOTOR CO., INC.

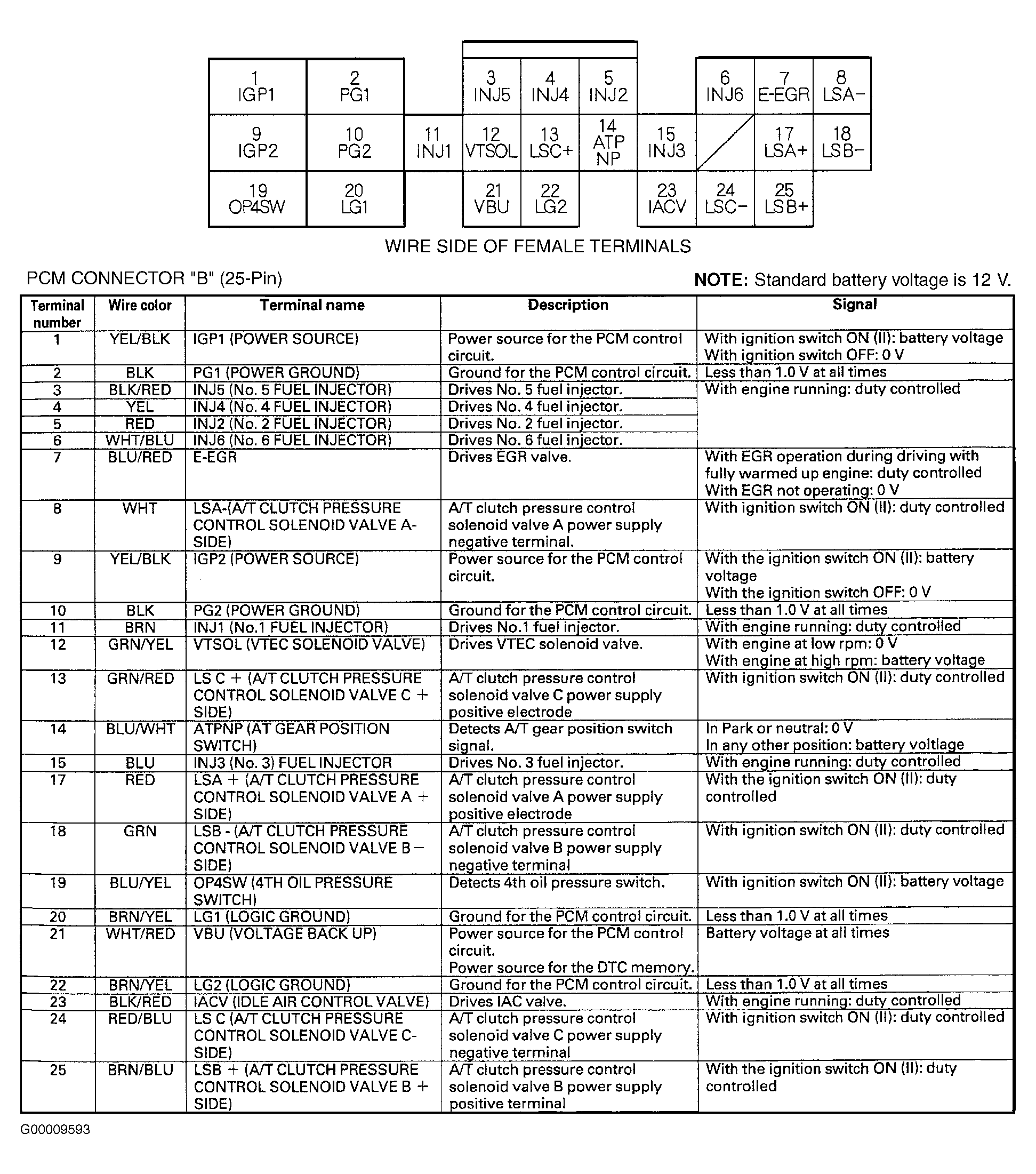

Fig 16: Identifying 25-Pin Connector "B" Terminals & Pin Voltages (3.2TL - 2 Of 5)
G00009593Courtesy of AMERICAN HONDA MOTOR CO., INC.

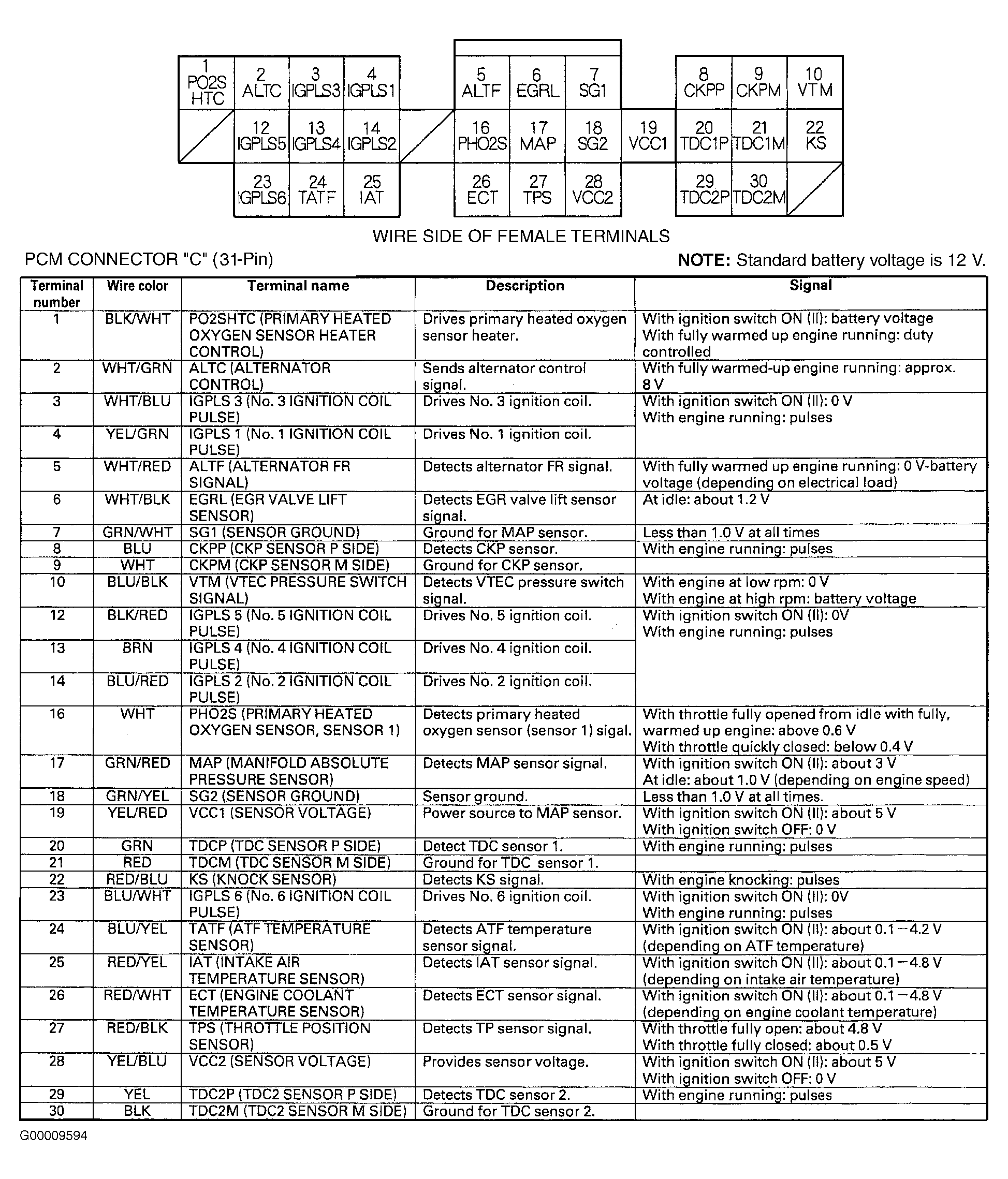

Fig 17: Identifying 31-Pin Connector "C" Terminals & Pin Voltages (3.2TL - 3 Of 5)
G00009594Courtesy of AMERICAN HONDA MOTOR CO., INC.

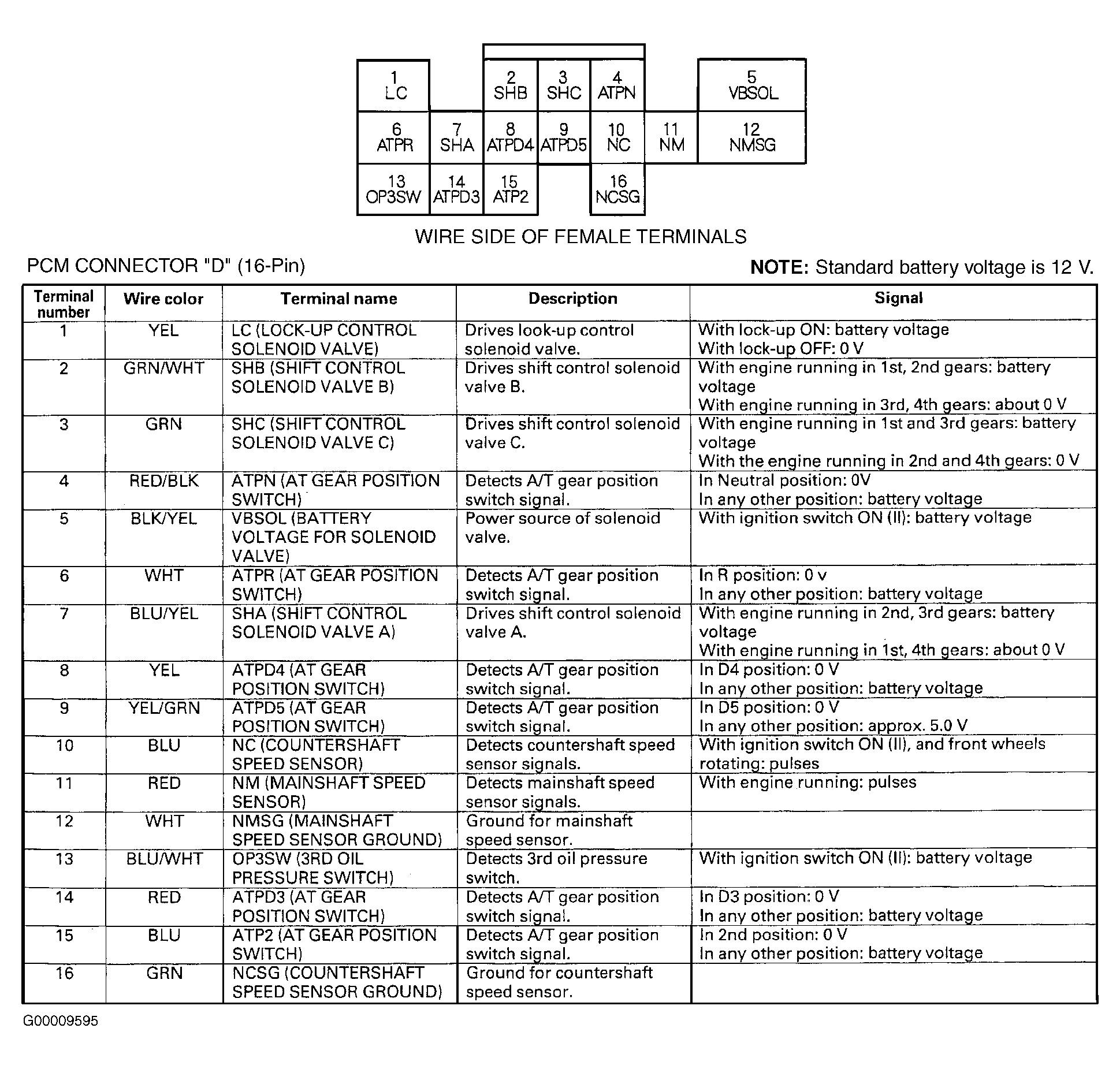

Fig 18: Identifying 16-Pin Connector "D" Terminals & Pin Voltages (3.2TL - 4 Of 5)
G00009595Courtesy of AMERICAN HONDA MOTOR CO., INC.

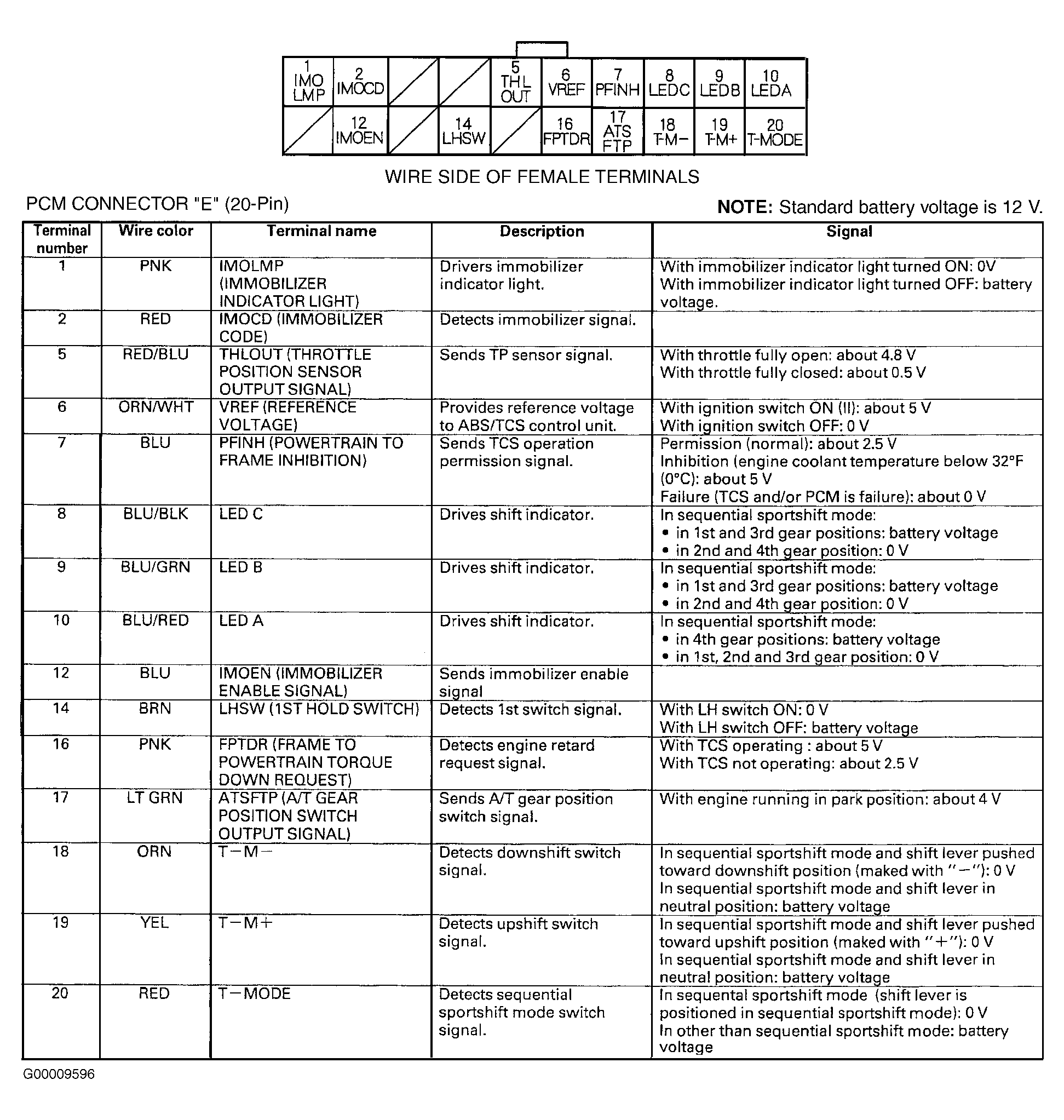

Fig 19: Identifying 20-Pin Connector "E" Terminals & Pin Voltages (3.2TL - 5 Of 5)
G00009596Courtesy of AMERICAN HONDA MOTOR CO., INC.

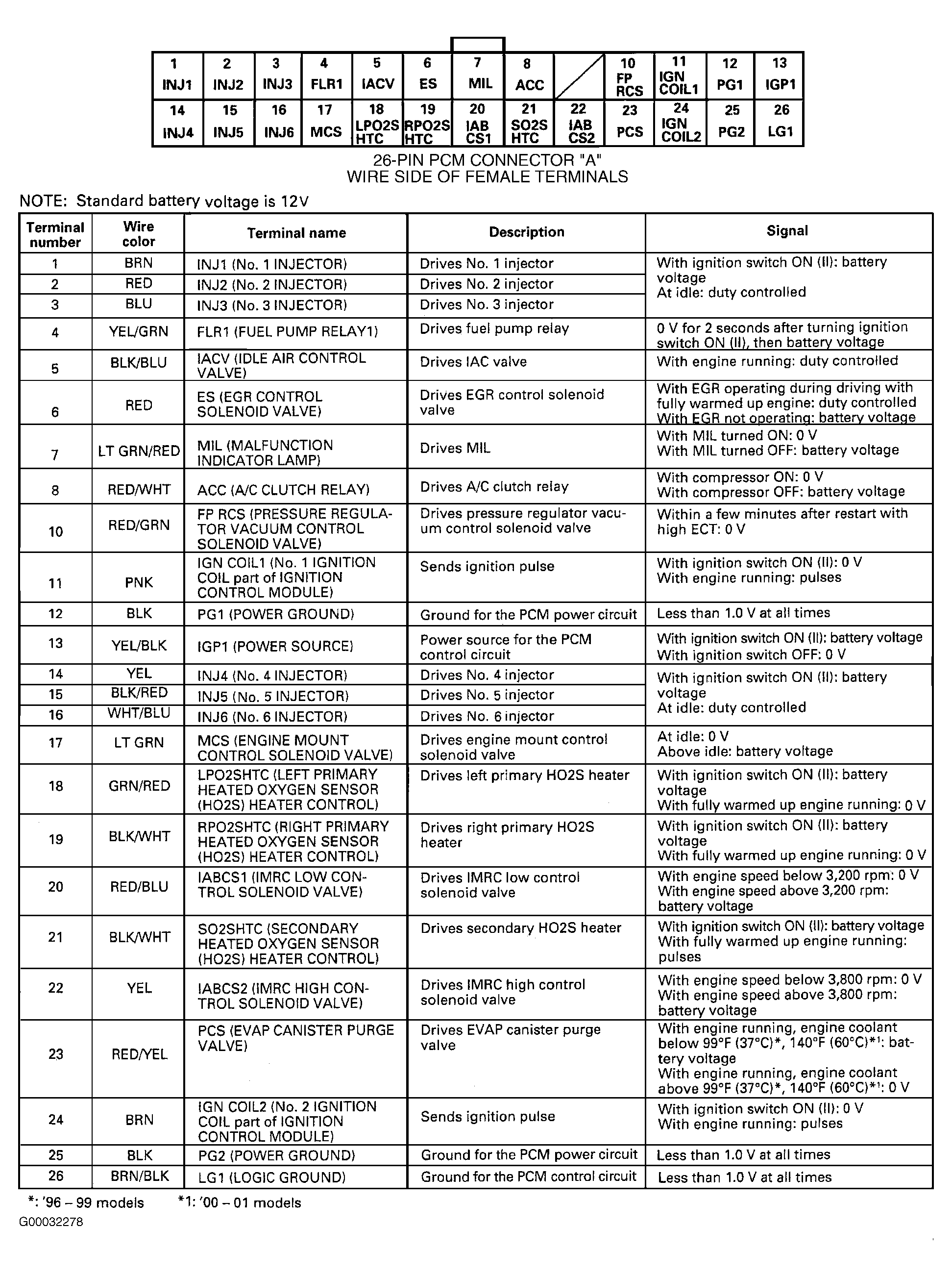

Fig 20: Identifying 26-Pin Connector "A" Terminals & Pin Voltages (3.5RL - 1 Of 6)
G00032278Courtesy of AMERICAN HONDA MOTOR CO., INC.

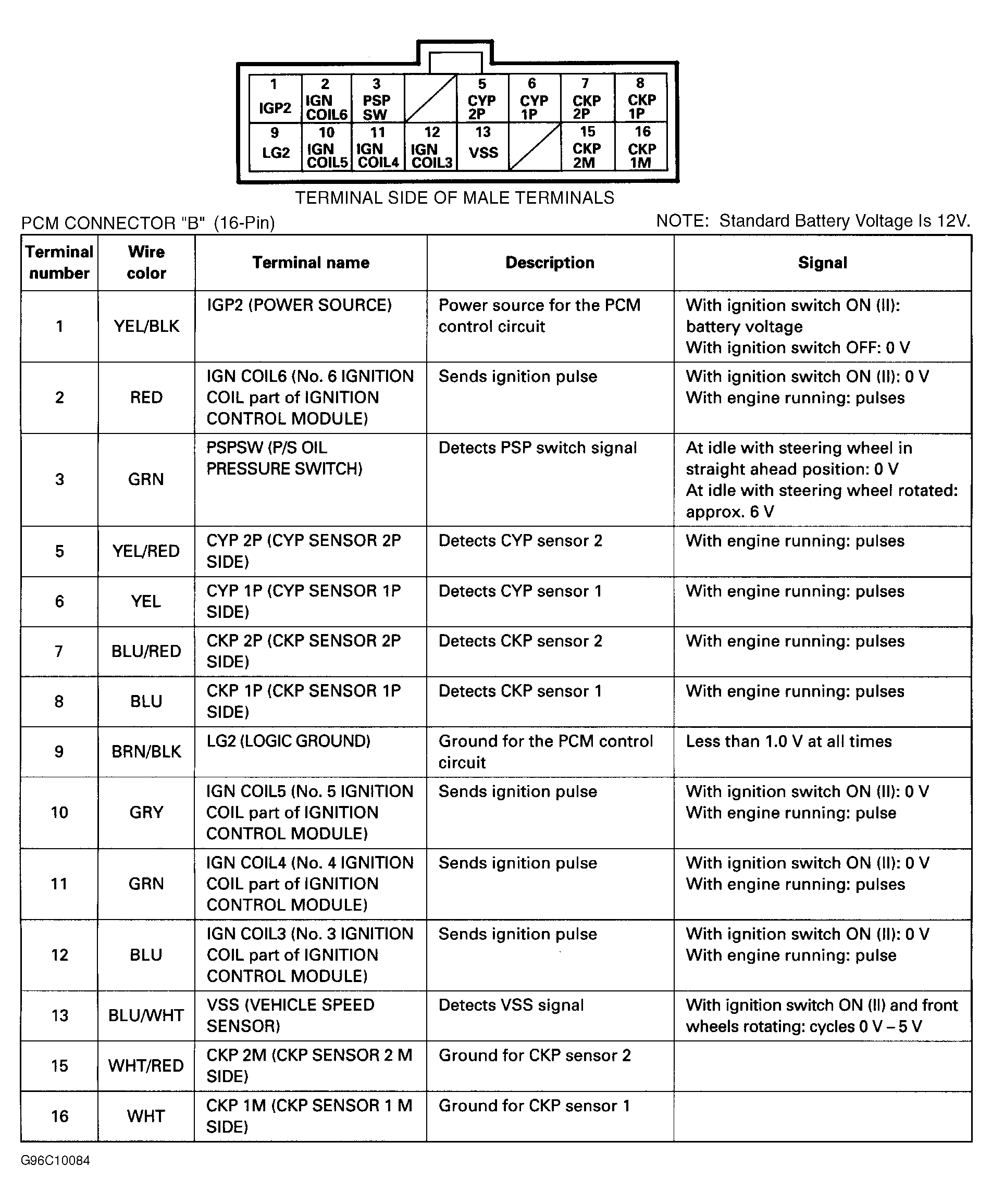

Fig 21: Identifying 16-Pin Connector "B" Terminals & Pin Voltages (3.5RL - 2 Of 6)
G96C10084Courtesy of AMERICAN HONDA MOTOR CO., INC.

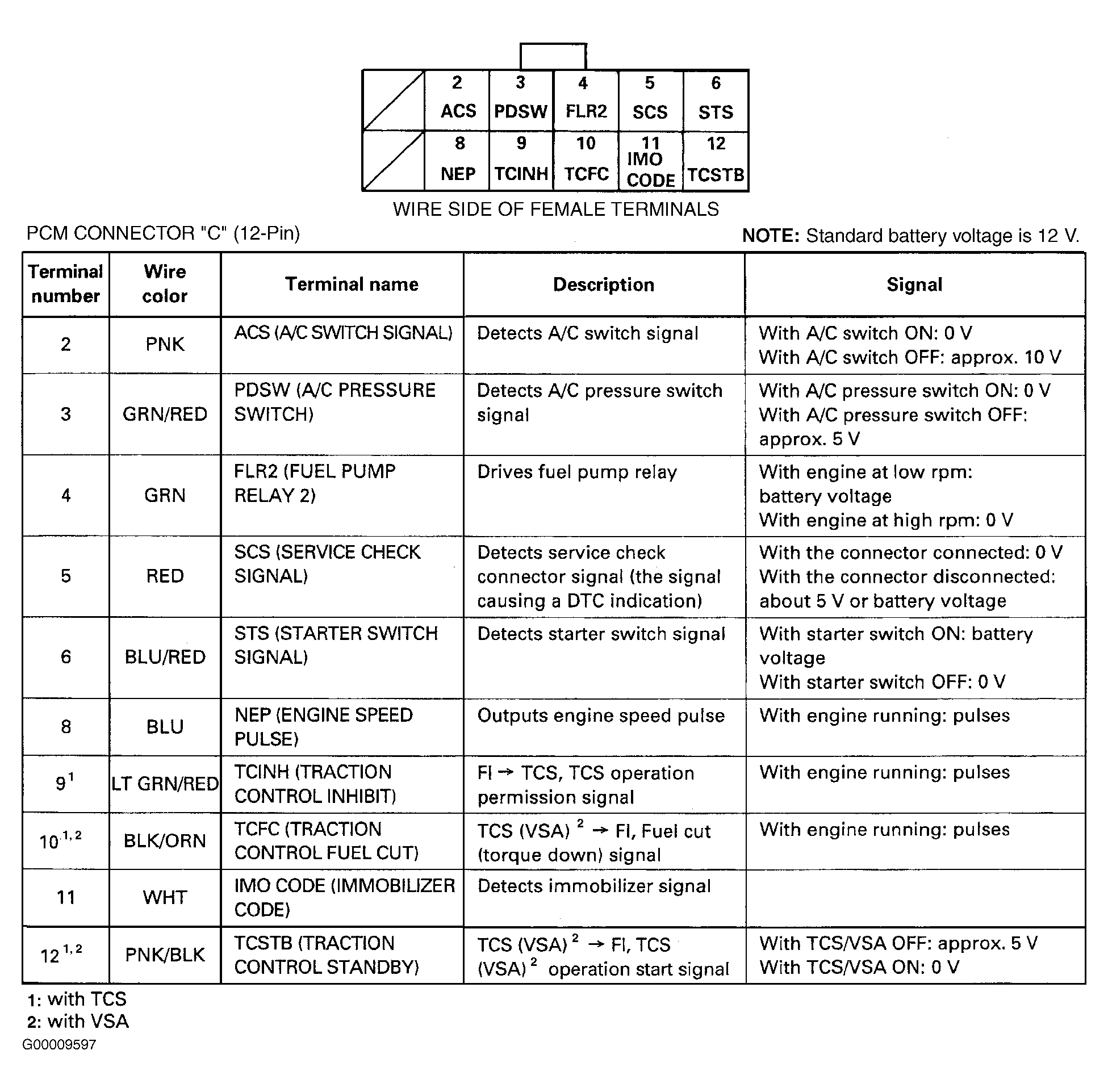

Fig 22: Identifying 12-Pin Connector "C" Terminals & Pin Voltages (3.5RL - 3 Of 6)
G00009597Courtesy of AMERICAN HONDA MOTOR CO., INC.

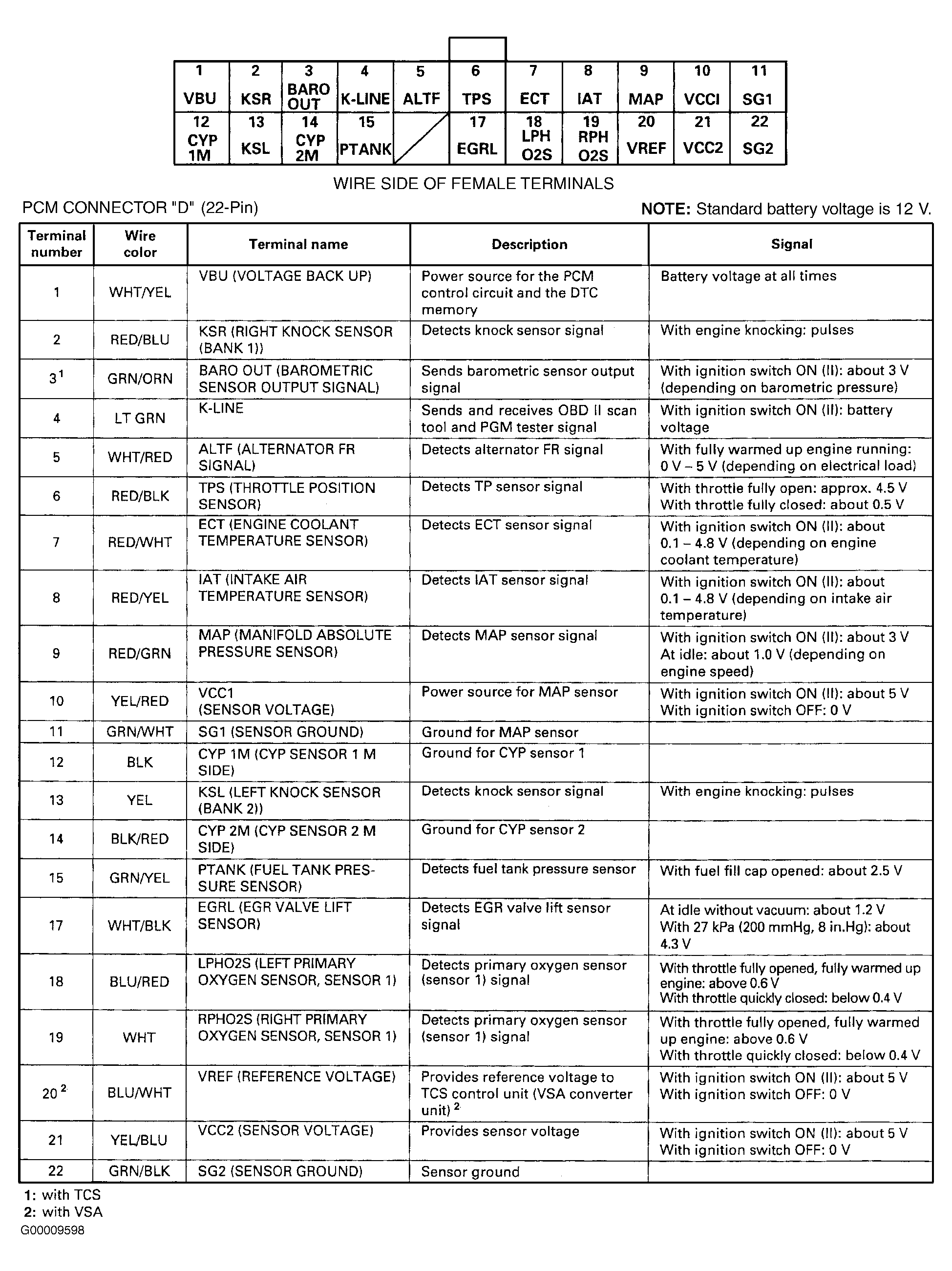

Fig 23: Identifying 22-Pin Connector "D" Terminals & Pin Voltages (3.5RL - 4 Of 6)
G00009598Courtesy of AMERICAN HONDA MOTOR CO., INC.

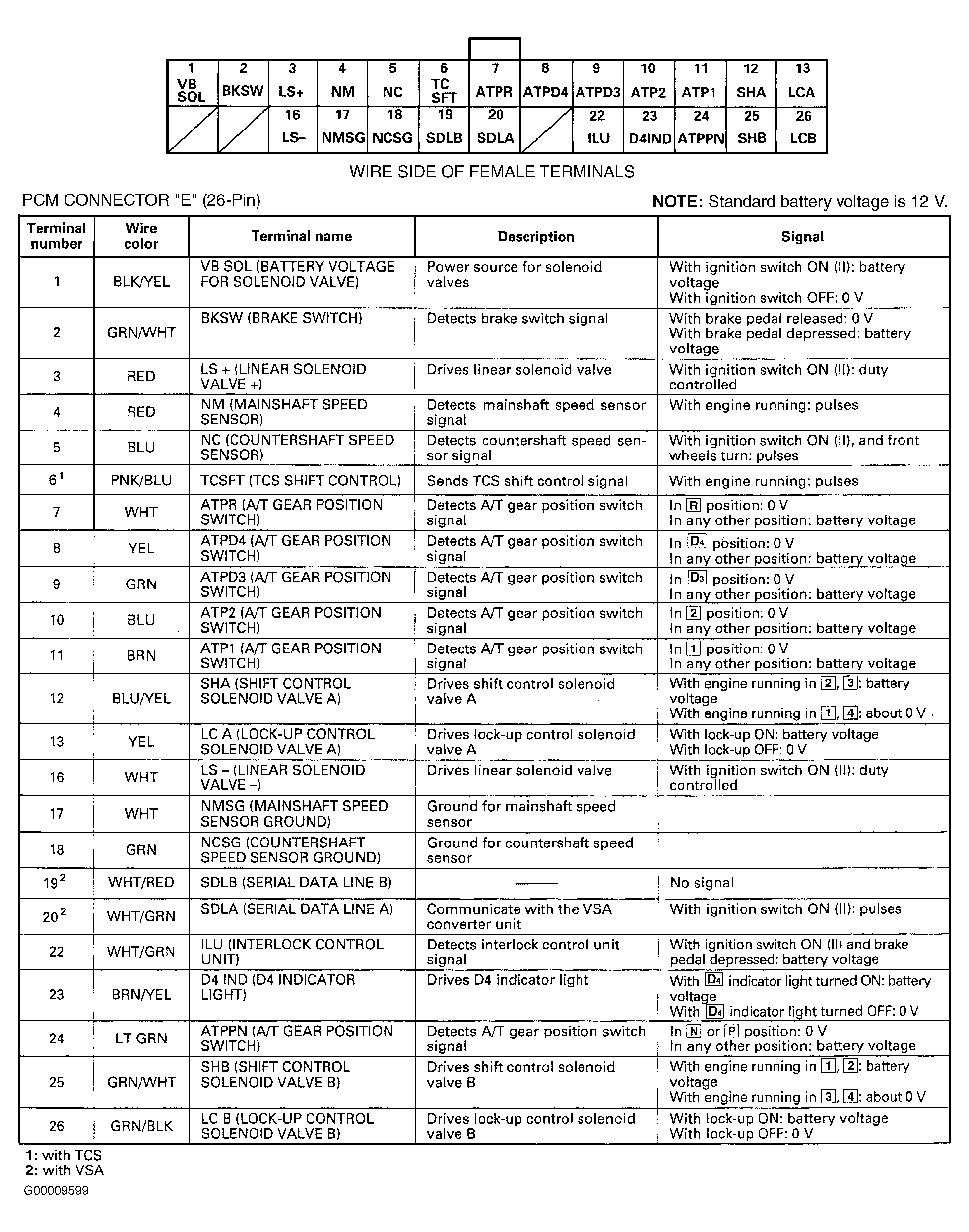

Fig 24: Identifying 26-Pin Connector "E" Terminals & Pin Voltages (3.5RL - 5 Of 6)
G00009599Courtesy of AMERICAN HONDA MOTOR CO., INC.

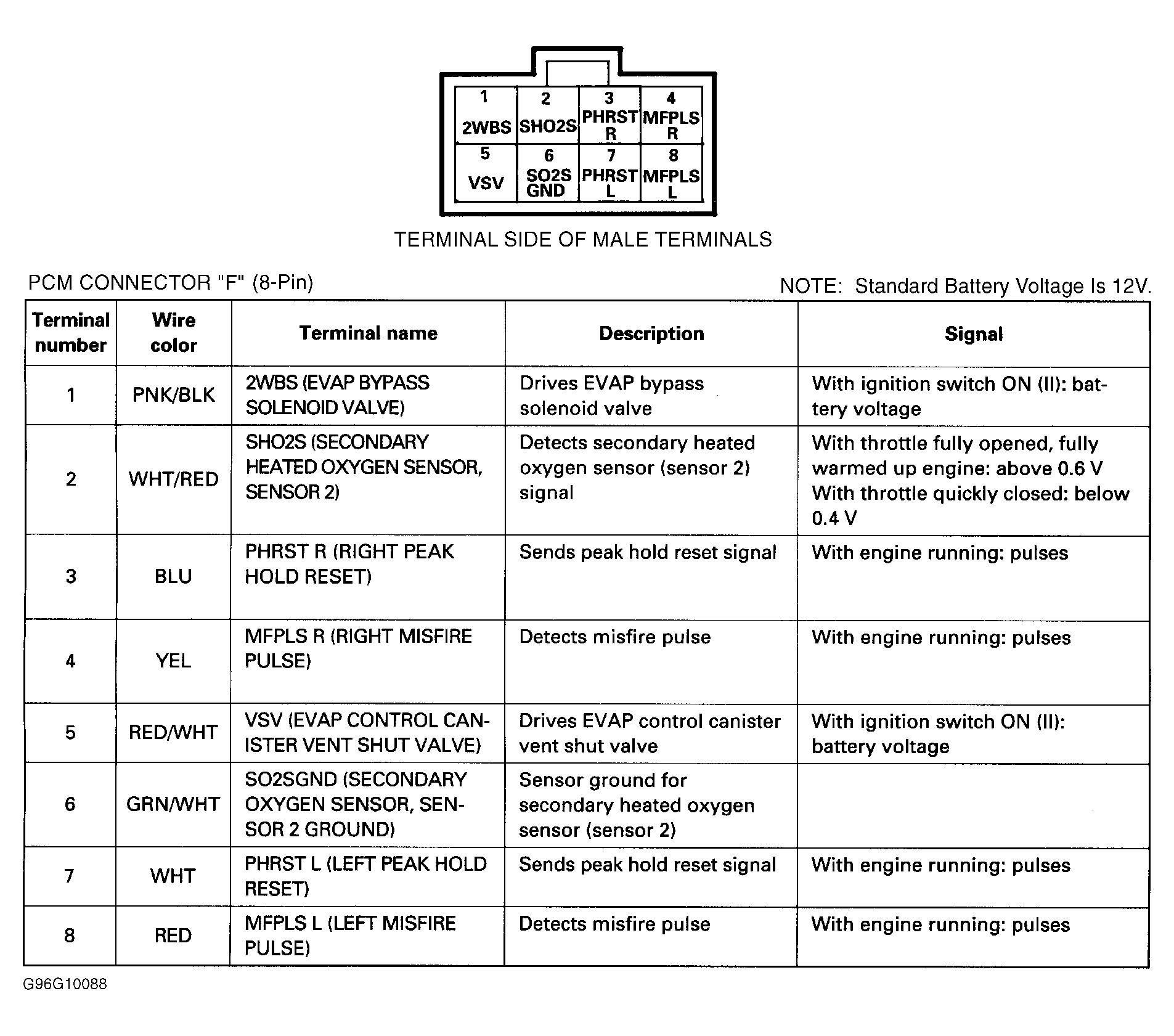

Fig 25: Identifying 8-Pin Connector "F" Terminals & Pin Voltages (3.5RL - 6 Of 6)
G96G10088Courtesy of AMERICAN HONDA MOTOR CO., INC.
