Slide Position Sensor

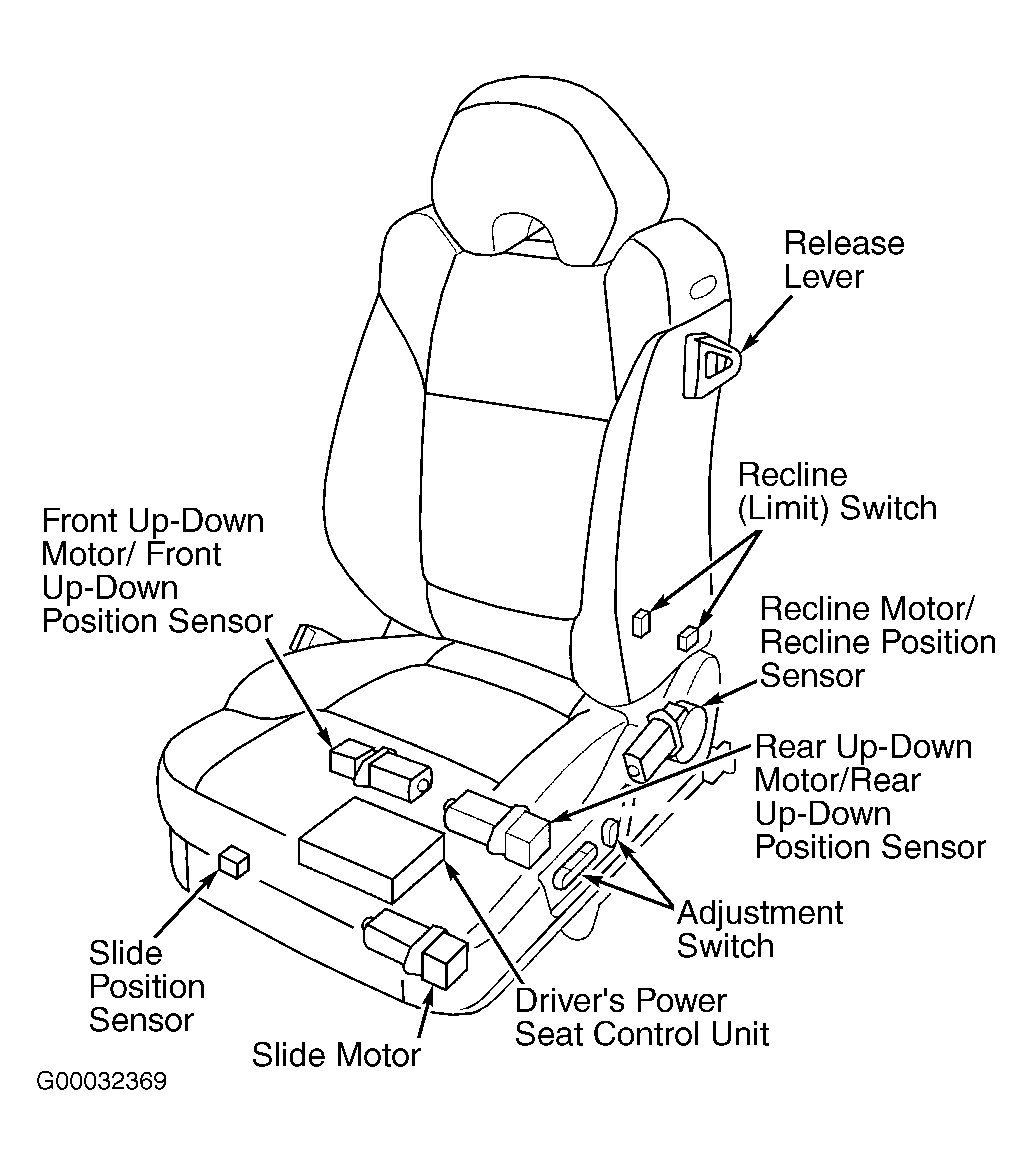

- Raise driver's power seat to UP position. Remove seat. See FRONT SEAT
under REMOVAL & INSTALLATION. Disconnect power seat control unit connectors. See Figure

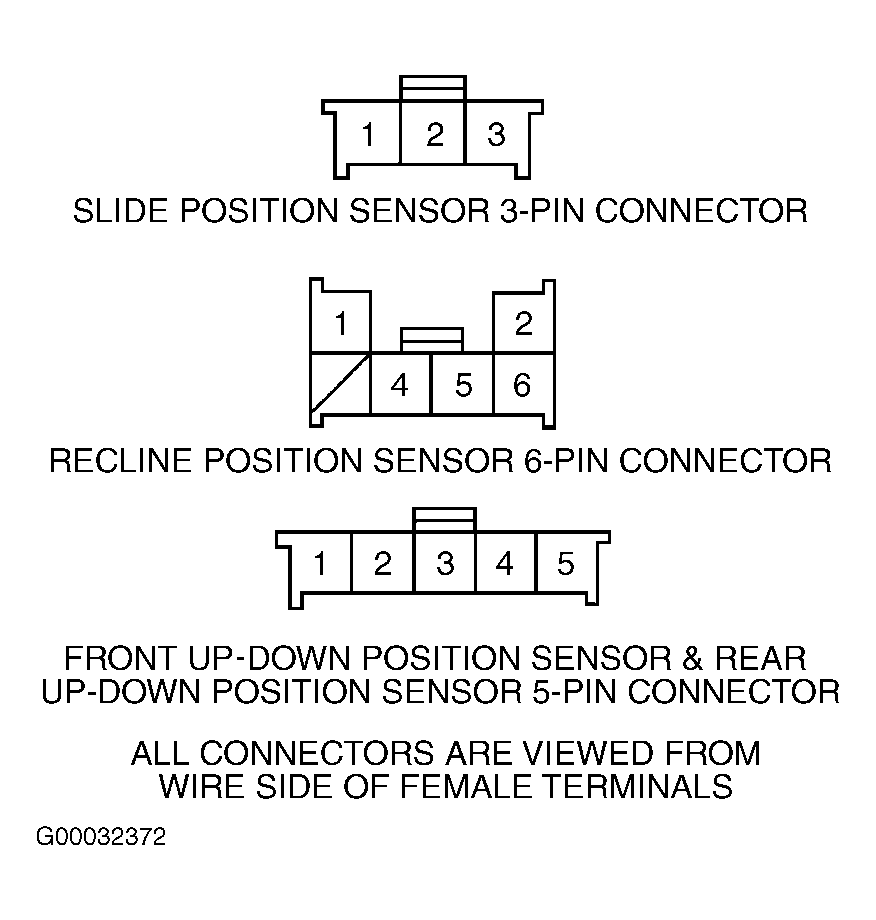

. Disconnect 3-pin connector from slide position sensor. See Figure
. Go to next step.
- Using DVOM, check for continuity between slide position sensor connector terminal No. 2 and power seat control unit connector "A" terminal No. 11 (White/Black wire). See Figure
and Fig 1
. If continuity exists, go to next step. If continuity does not exist, repair open circuit in White/Black wire between slide position sensor and power seat control unit. See WIRING DIAGRAMS
.
- Using DVOM, check for continuity between slide position sensor connector terminal No. 1 and power seat control unit connector "A" terminal No. 2 (Blue/Black wire). See Figure
and Fig 1
. If continuity exists, go to next step. If continuity does not exist, repair open circuit in Blue/Black wire between slide position sensor and power seat control unit.
- Reconnect all electrical connectors. Using DVOM, check for voltage between ground and slide position sensor terminal No. 3 (Brown wire). If voltage is about 5 volts, go to next step. If voltage is not about 5 volts, repair open circuit in Brown wire between slide position sensor and power seat control unit connector "A" terminal No. 1. See WIRING DIAGRAMS
.
- Using DVOM, check for voltage between ground and slide position sensor terminal No. 1 when slide switch is moved forward or backward. If voltage pulses from 0-5 volts alternately, replace power seat control unit. If voltage does not pulse from 0-5 volts alternately, check for short in Blue/Black wire between slide position sensor and power seat control unit. Repair as necessary. If Blue/Black wire is okay, replace slide motor assembly.
Courtesy of AMERICAN HONDA MOTOR CO., INC.
