Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Component Location |
|---|---|
| Data Link Connector (DLC) | At lower center of dash. See Figure. |
| Driver's Seat Belt Tensioner | Below base of left "B" pillar. |
| Front Passenger's Seat Belt Tensioner | Below base of right "B" pillar. |
| GPS Antenna | Above middle of rear shelf. |
| Ignition Coil (6) | On top of respective spark plug. |
| Junction Connector C104 | At rear of right cylinder head. |
| Junction Connector C105 | At left side of transaxle. |
| Junction Connector C106 | Behind blower motor assembly, at lower right side of dash. |
| Junction Connector C107 | Behind blower motor assembly, at lower right side of dash. |
| Junction Connector C304 | Below left side of dash. |
| Junction Connector C452 | Below left side of dash. |
| Junction Connector C453 | Behind upper center of dash. |
| Junction Connector C454 | Below center of dash. |
| Navigation Service Check Connector | Under middle of rear shelf. |

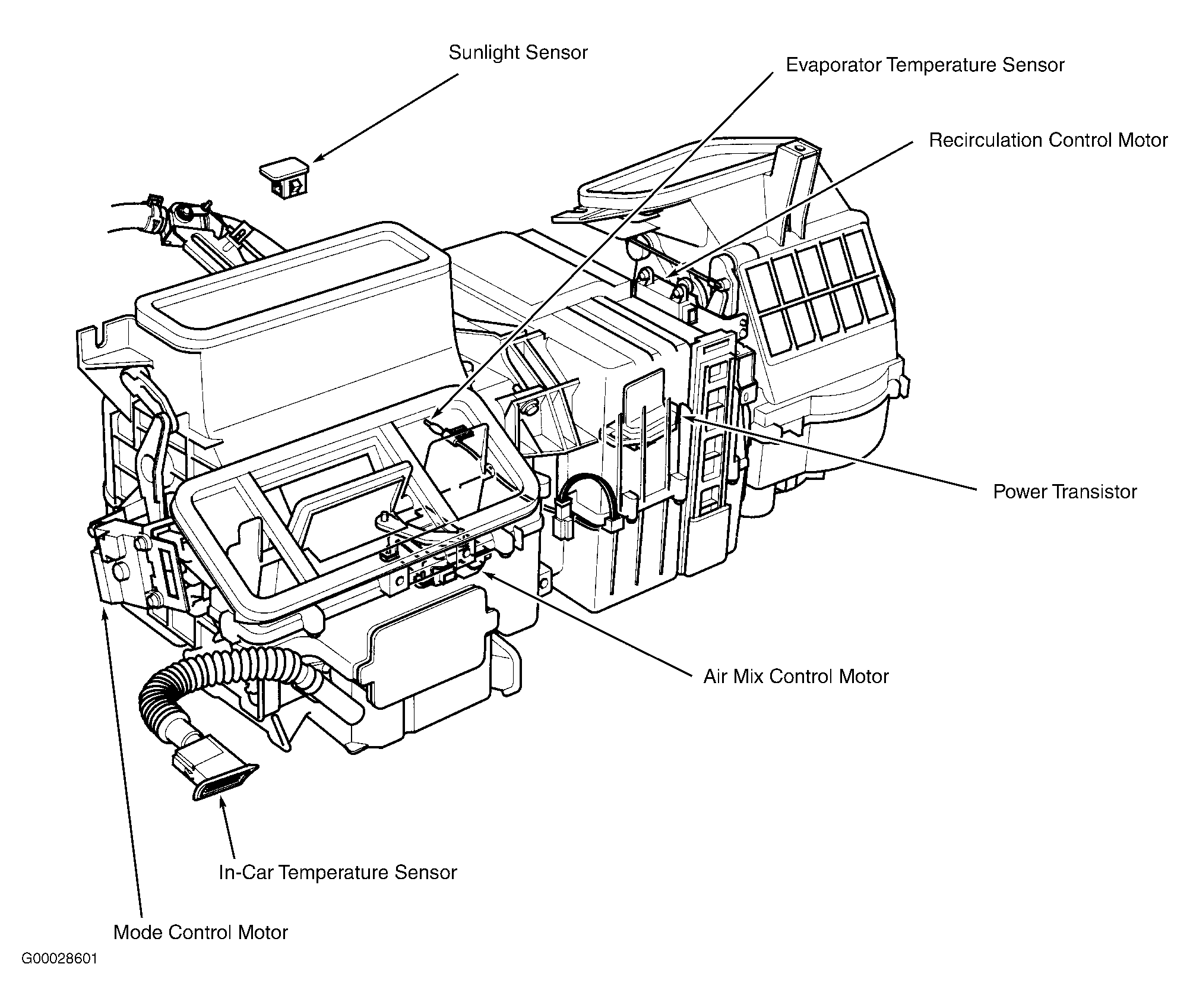

| Power Transistor | On bottom of blower unit, next to blower motor. See Figure. |
| Stereo Amplifier | At right side of trunk. |
| Test Tachometer Connector | At left side of engine compartment. |
| Trunk Lid Opener Diode | At left side of floor. |
| Window Antenna Coil | Under middle of rear shelf. |
