Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

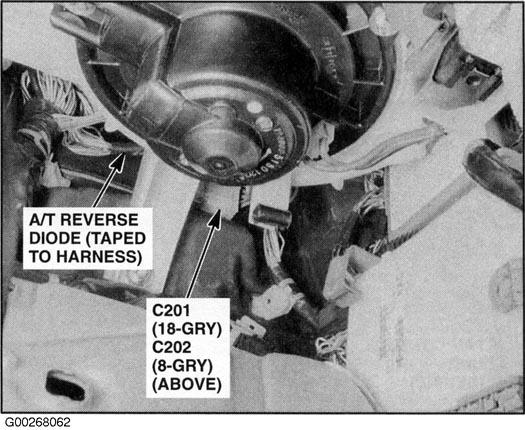

| A/T Reverse Diode | Below right side of dash, taped to harness. See Figure . |

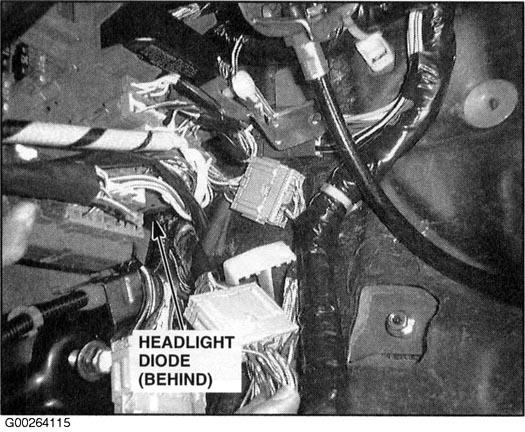

| Headlight Diode (Behind) | Behind left kick panel (Back of fuse box). See Figure . |

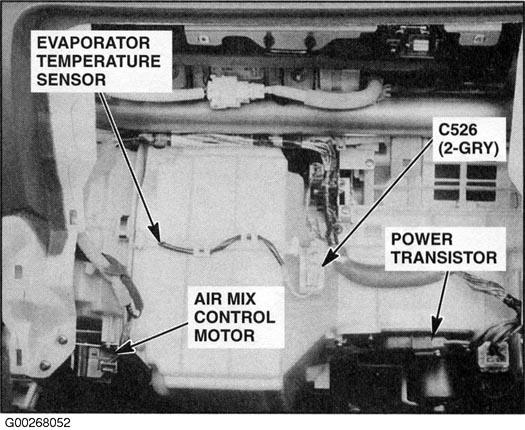

| Power Transistor | Behind glove box. See Figure . |

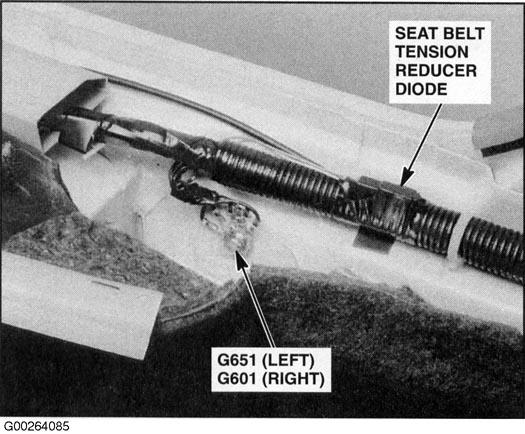

| Seat Belt Tensioner Reducer Diode | Below left rear side trim (right similar). See Figure . |

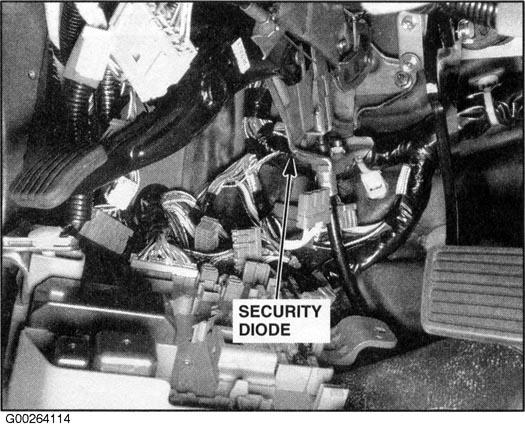

| Security Diode | Behind left kick panel. See Figure . |
| Turn Signal Light Diode | Underside of steering column. See Figure . |

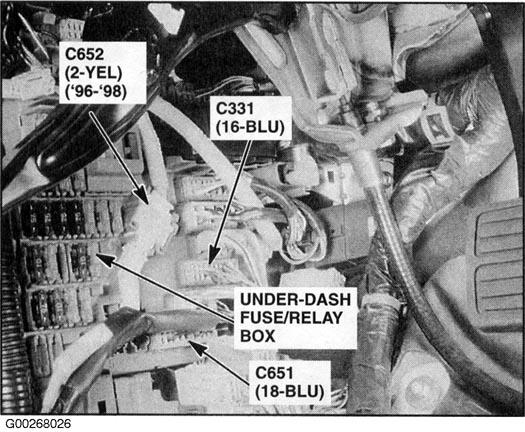

| Under-Dash Fuse/Relay Box | Behind left kick panel. See Figure . |

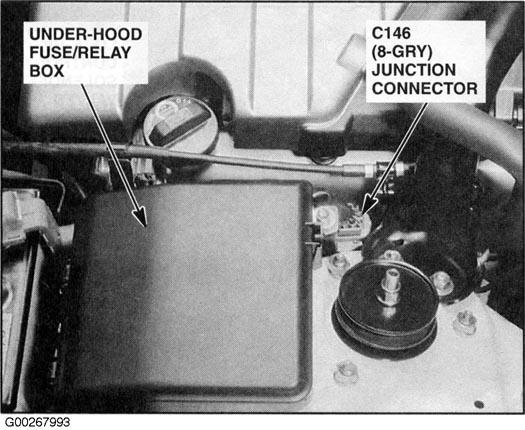

| Under-Hood Fuse/Relay Box | On left side of engine compartment. See Figure . |

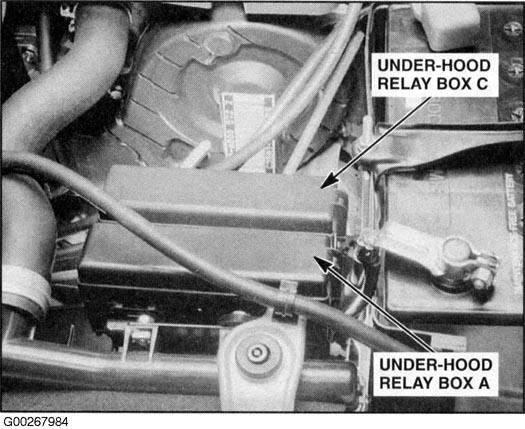

| Underhood Relay Box "A" | On left front of engine compartment. See Figure . |

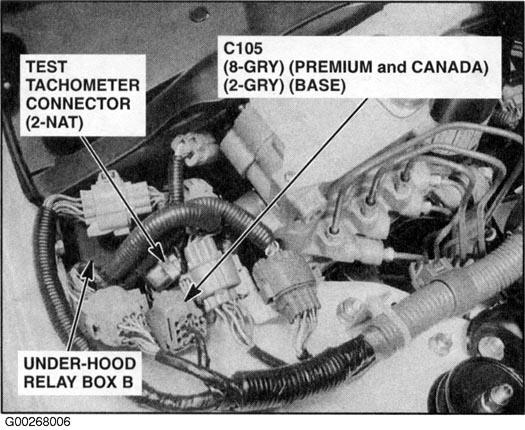

| Underhood Relay Box "B" | On right rear corner of engine compartment. See Figure . |
| Underhood Relay Box "C" | On left front of engine compartment. See Figure . |
