Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Diode A | In under-hood fuse/relay box. See Figure . |
| A/C Diode B | Under left side of dash. See Figure . |
| Alternator | Right front of engine compartment. See Figure . |
| AM Signal Window Antenna | Left "C" pillar. See Figure . |
| Antenna Lead Connector | Under middle of dash. See Figure . |
| Antenna Lead Jack | Left "C" pillar. See Figure . |
| Audio Amplifier | Behind right kick panel. See Figure . |
| Back-Up Sensor Beeper | Left side of rear shelf. See Figure . |
| Blower Power Transistor | Behind right side of dash, left of blower motor. See Figure . |
| Cable Rear Connector A | On steering column. See Figure . |
| Cable Reel Connector B | On steering column.Figure . |
| Cable Reel Connector C | On steering wheel.Figure . |
| Coil Assembly | Right "C" pillar. See Figure . |
| Data Link Connector (DLC) | Left side of dash. See Figure . |
| Driver's Seat Belt Tension Reducer Solenoid Connector | Base of left "B" pillar. See Figure . |
| Driver's Side Airbag Inflator Connector | Under driver's seat. See Figure . |
| Driver's Side Curtain Airbag Inflator Connector | Left "C" pillar. See Figure . |
| FM Signal Window Antenna | Left "C" pillar. See Figure . |
| Front Passenger's Airbag First & Second Inflators Connector | Behind glove box. See Figure . |
| Front Passenger's Seat Belt Tension Reducer Solenoid Connector | Base of right "B" pillar. See Figure . |
| Front Passenger's Side Airbag Inflator Connector | Under front passenger seat. See Figure . |
| Front Passenger's Side Curtain Airbag Inflator Connector | Right "C" pillar.Figure . |
| GPS Antenna | On top left rear of package tray shelf. See Figure . |

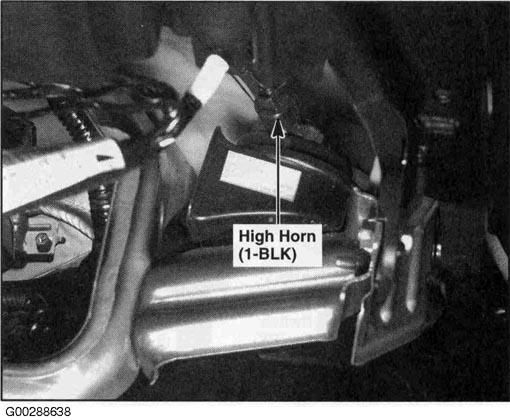

| High Horn | Behind left side of front bumper. See Figure . |
| Ignition Coil No. 1 | Middle of engine. See Figure . |
| Ignition Coil No. 2 | Middle of engine. See Figure . |
| Ignition Coil No. 3 | Middle of engine. See Figure . |
| Ignition Coil No. 4 | Middle of engine. See Figure . |
| Ignition Coil No. 5 | Middle of engine. See Figure . |
| Ignition Coil No. 6 | Middle of engine. See Figure . |
| Junction Connector C104 | On rear of engine. See Figure . |
| Junction Connector C105 | Left side of engine. See Figure . |
| Junction Connector C506 | Left side of dash. See Figure . |
| Junction Connector C507 | Left side of dash. See Figure . |
| Junction Connector C508 | Left side of dash. See Figure . |
| Junction Connector C509 | Under left side of dash. See Figure . |
| Junction Connector C510 | Under middle of dash. See Figure . |
| Junction Connector C511 | Under middle of dash. See Figure . |
| Junction Connector C512 | Under middle of dash. See Figure . |
| Junction Connector C513 | Behind glove box. See Figure . |
| Junction Connector C635 | In left front door. See Figure . |

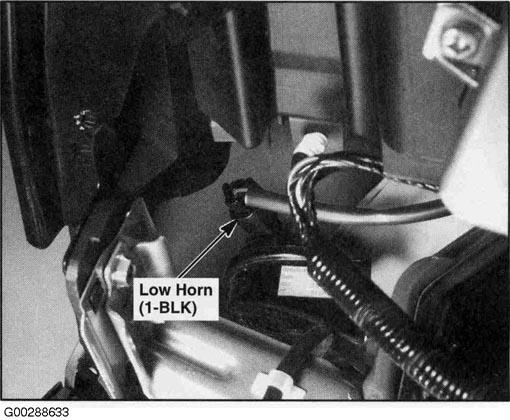

| Low Horn | Behind right side of front bumper. See Figure . |
| Navigation Service Check Connector | Right side of trunk. See Figure . |
| NES Connector | On under-dash fuse/relay box. See Figure . |
| Noise Condenser Connector | Under left side of dash. See Figure . |
| Trunk Lid Opener Diode | Middle of trunk lid. See Figure . |
| Window Antenna Coil | Left "C" pillar. See Figure . |
| XM Receiver | Right side of trunk. See Figure . |
