Rear Fuse/Relay Box

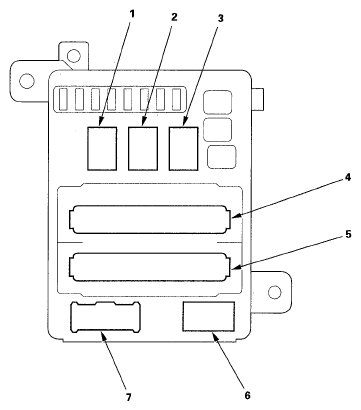

REAR FUSE/RELAY BOX REFERENCE CHART
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 6 | 2 | Floor wire harness (see FLOOR WIRE HARNESS (LEFT BRANCH) ) |
| B | 5 | 34 | Floor wire harness (see FLOOR WIRE HARNESS (LEFT BRANCH) ) |
| C | 4 | 42 | Rear wire harness (see REAR WIRE HARNESS ) |
| Cargo area accessory power socket relay | 1 | 4 | Not used |
| D (for trailer) | 7 | 14 | |
| Rear window defogger relay | 3 | 4 | |
| SH-AWD relay | 2 | 4 |
