Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Alternator | Right front of engine compartment. See Figure. |
| AM/FM Main Antenna Amplifier | In right "C" pillar. See Figure. |
| AM Signal Main Window Antenna | Right "C" pillar. See Figure. |
| Antenna Sub-Lead Connector | Behind right kick panel. See Figure. |
| Audio Amplifier | Right side of trunk. See Figure. |
| Blower Power Transistor | Behind right side of dash, left of blower motor. See Figure. |
| Cable Real Connector A | On steering column. See Figure. |
| Cable Reel Connector B | On steering column. See Figure. |
| Cable Reel Connector C | On steering wheel. See Figure. |
| DCL (Data Link Connector) | Under left side of dash. See Figure. |
| Driver's Airbag First & Second Inflators Connector | In base of steering column. See Figure. |
| Driver's E-Pretensioner | Base of left "B" pillar. See Figure. |

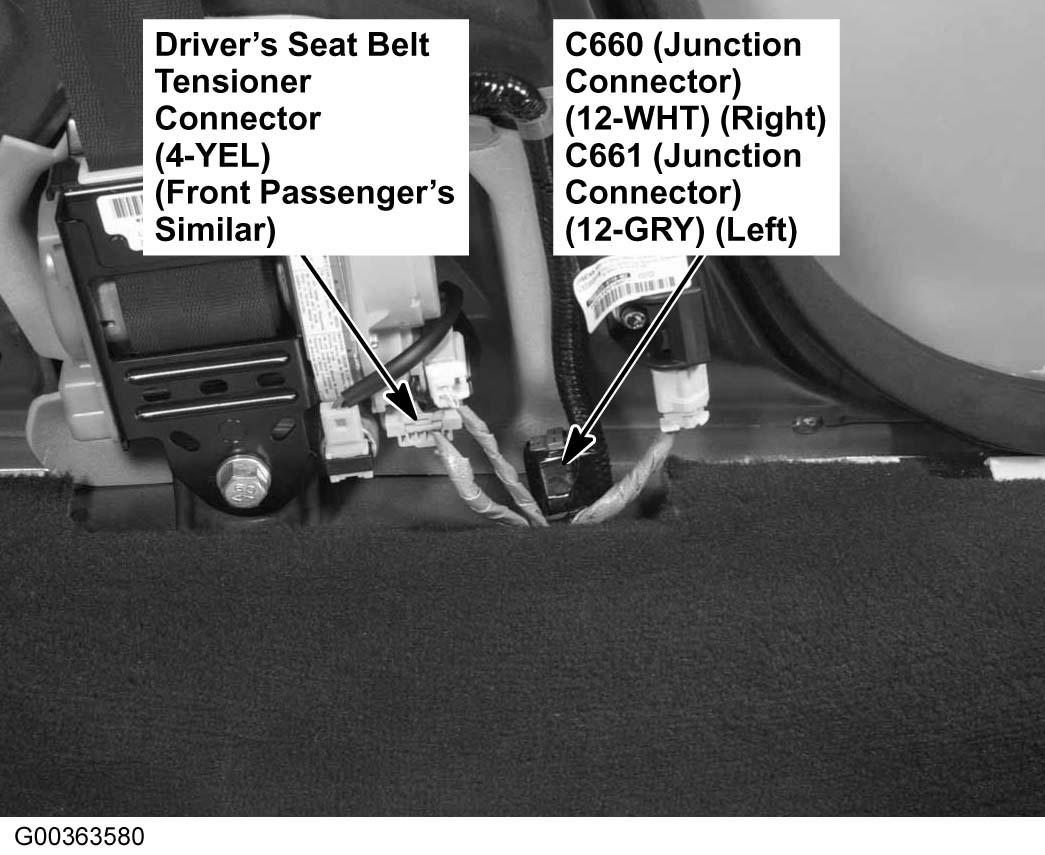

| Driver's Seat Belt Tensioner Connector | At base of left "B" pillar. See Figure. |

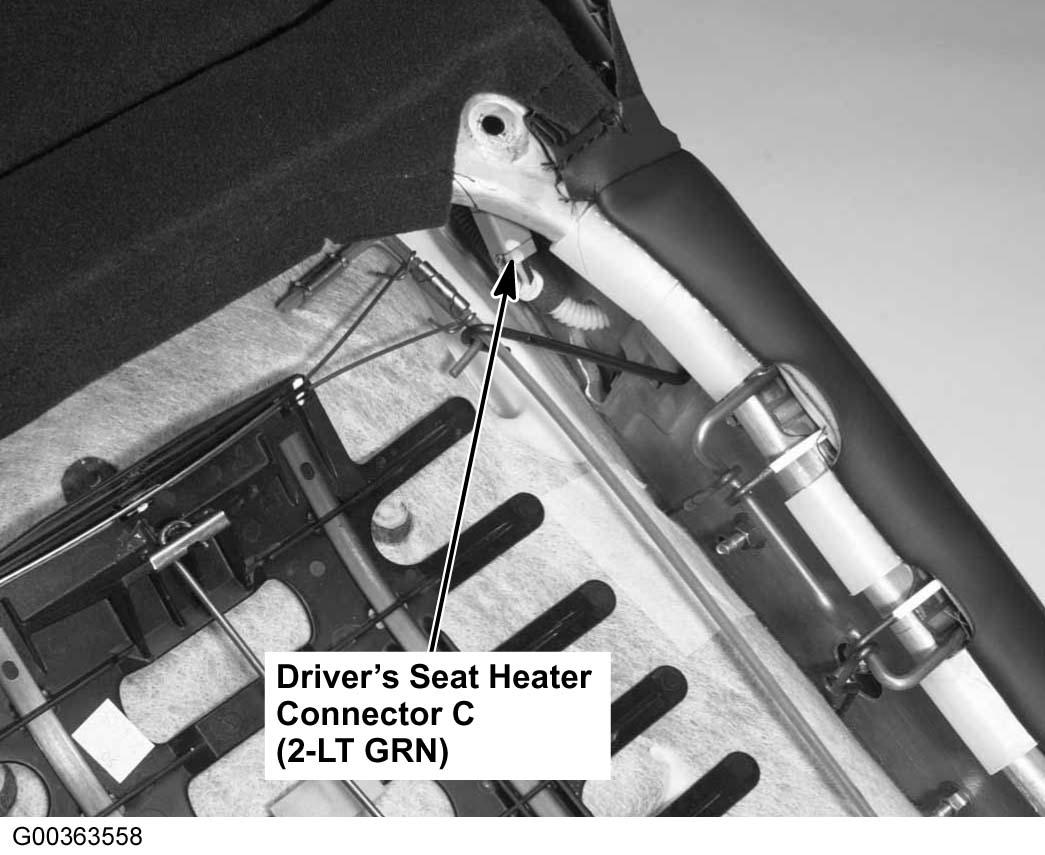

| Driver's Seat Heater Connector | Under driver's seat. See Figure. |
| Driver's Side Airbag Inflator Connector | Under driver's seat. See Figure. |
| FM Signal Main Window Antenna | Right "C" pillar. See Figure. |
| FM Signal Sub-Window Antenna | In left "C" pillar. See Figure. |

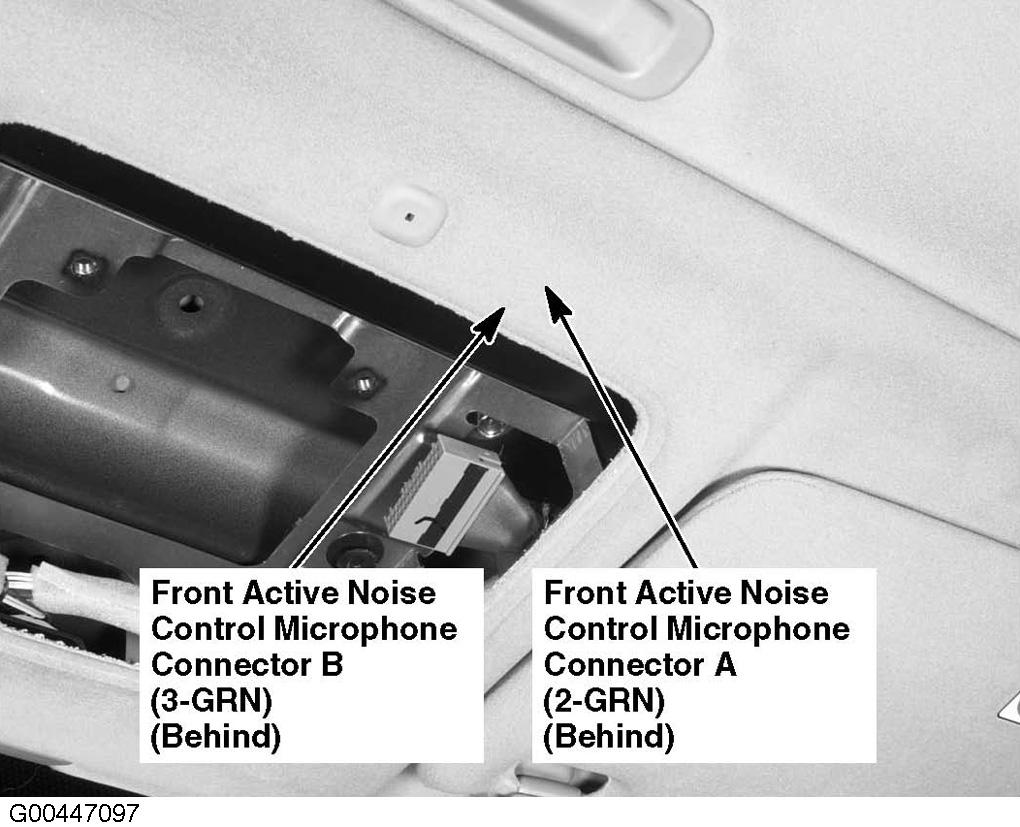

| Front Active Noise Control Microphone | In center front of roof. See Figure. |
| Front Interior LF Antenna | Behind middle of dash. See Figure. |
| Front Passenger's Airbag First & Second Inflators Connector | Behind glove box. See Figure. |
| Front Passenger's E-Pretensioner | Base of right "B" pillar. See Figure. |
| Front Passenger's Seat Belt Tensioner Connector | At base of right "B" pillar. See Figure. |
| Front Passenger's Seat Heater Connector | Under front passenger's seat. See Figure. |

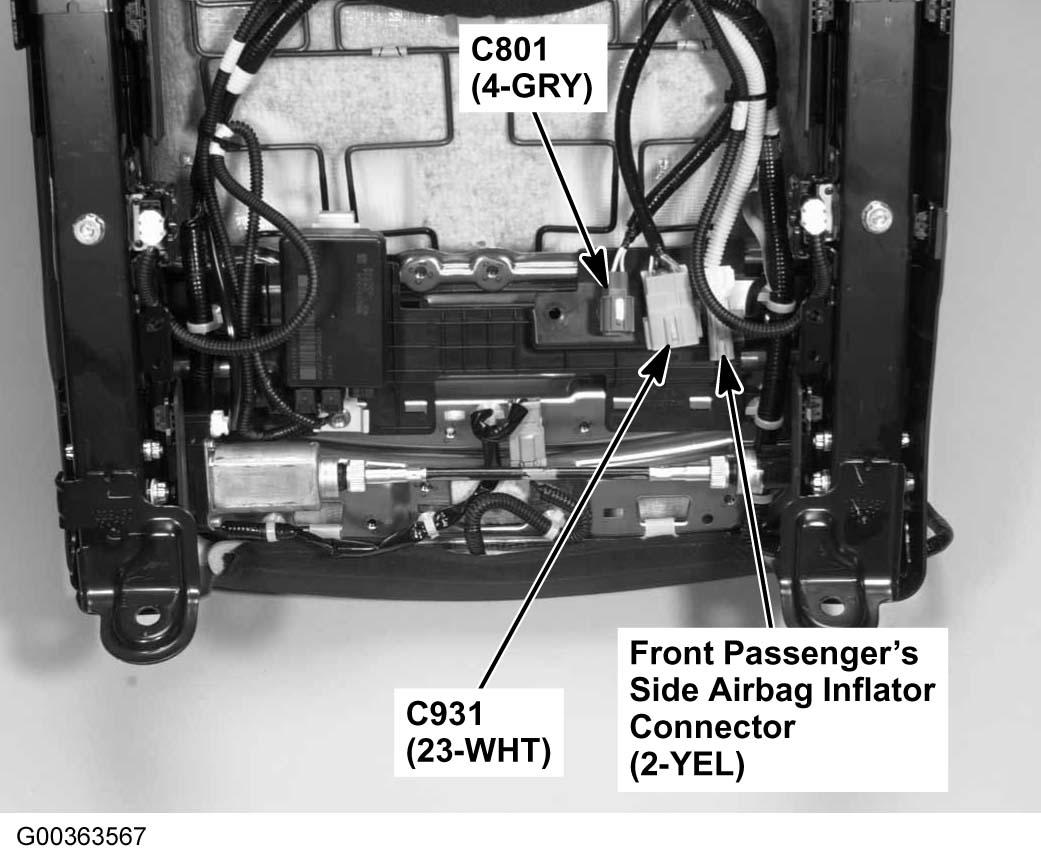

| Front Passenger's Side Airbag Inflator Connector | Under front passenger seat. See Figure. |
| GPS Antenna | Middle of rear shelf. See Figure. |
| High Horn | Behind middle of front bumper. See Figure. |
| Ignition Coil No. 1 | Middle of engine. See Figure. |
| Ignition Coil No. 2 | Middle of engine. See Figure. |
| Ignition Coil No. 3 | Middle of engine. See Figure. |
| Ignition Coil No. 4 | Middle of engine. See Figure. |
| Ignition Coil No. 5 | Middle of engine. See Figure. |
| Ignition Coil No. 6 | Middle of engine. See Figure. |
| Junction Connector C105 | Middle of engine. See Figure. |

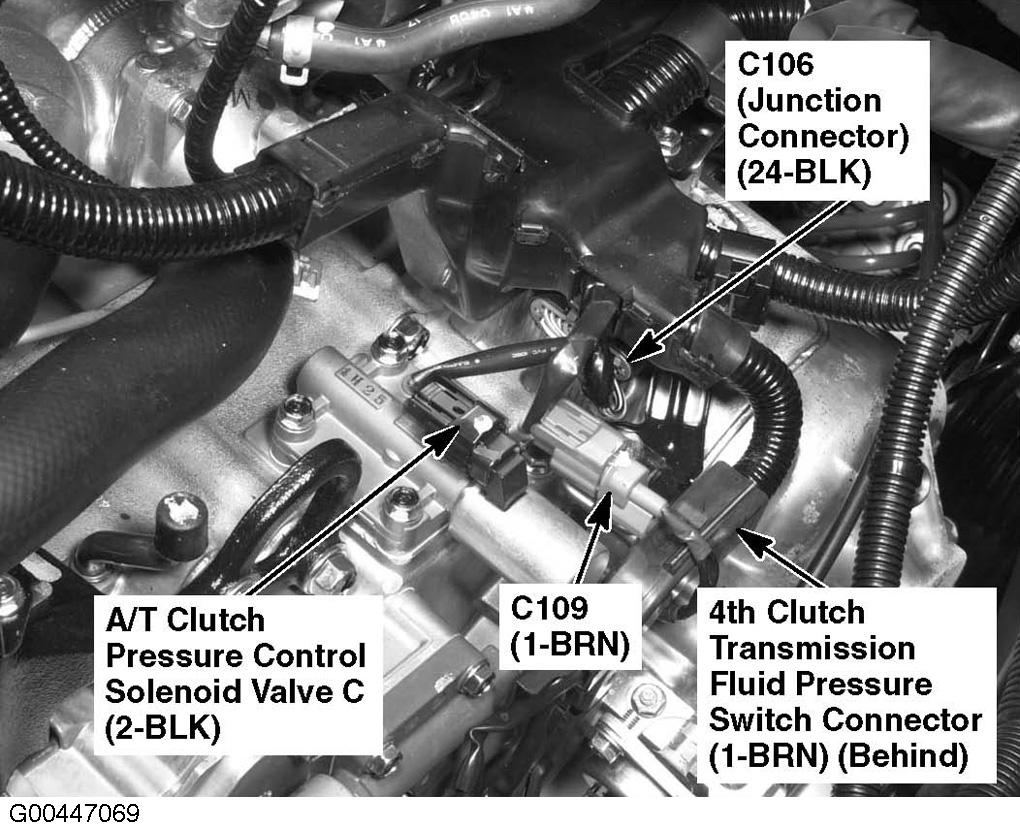

| Junction Connector C106 | Top of transmission. See Figure. |
| Junction Connector C107 | Middle of engine. See Figure. |
| Junction Connector C202 | Behind right side of dash. See Figure. |
| Junction Connector C305 | Under left side of dash. See Figure. |
| Junction Connector C306 | Under left side of dash. See Figure. |
| Junction Connector C307 | Under left side of dash. See Figure. |
| Junction Connector C310 | Left side of engine compartment. See Figure. |

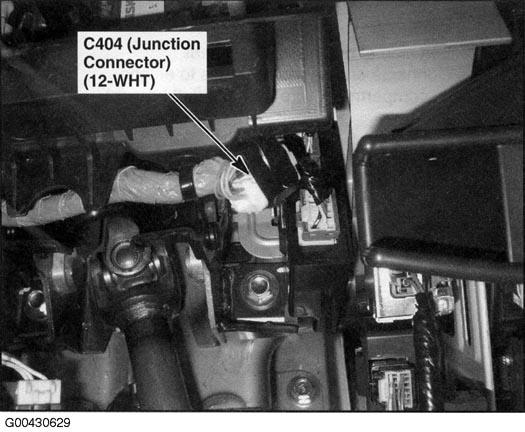

| Junction Connector C404 | Under left side of dash. See Figure. |

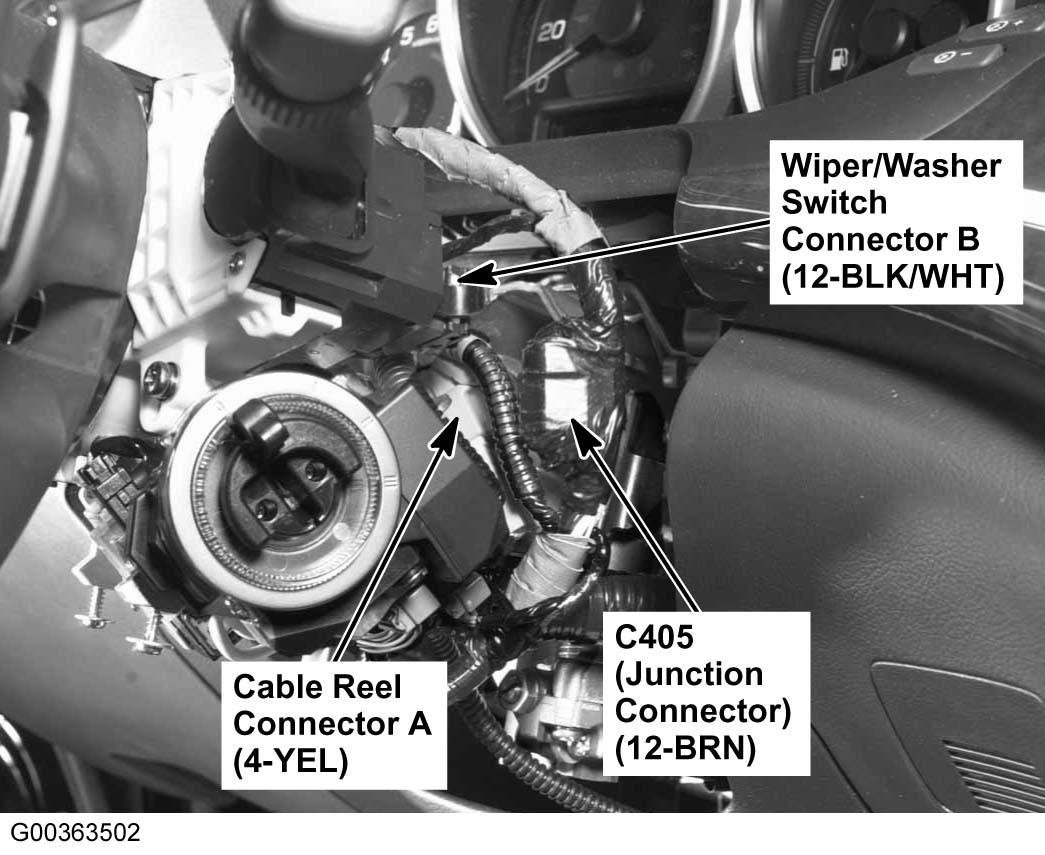

| Junction Connector C405 | Under steering column cover. See Figure. |

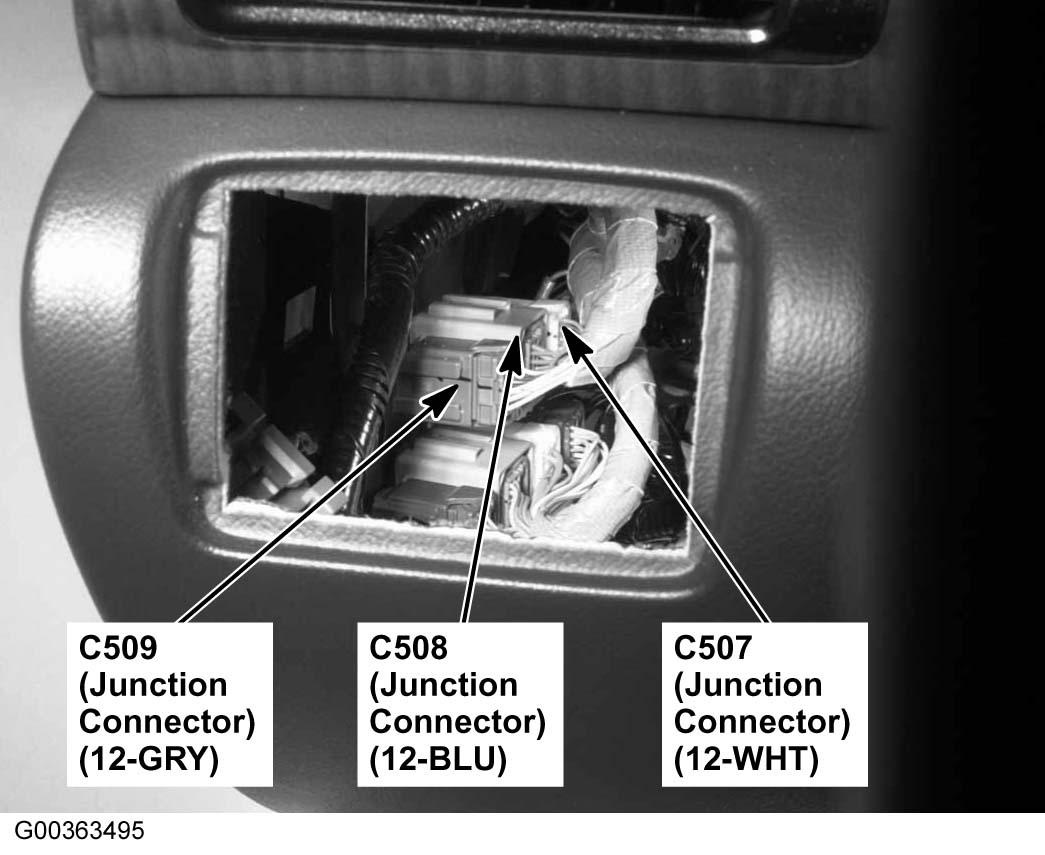

| Junction Connector C507 | Behind left side of dash. See Figure. |
| Junction Connector C508 | Behind left side of dash. See Figure. |
| Junction Connector C509 | Behind left side of dash. See Figure. |
| Junction Connector C510 | Behind left side of dash. See Figure. |
| Junction Connector C511 | Behind left side of dash. See Figure. |
| Junction Connector C512 | Behind left side of dash. See Figure. |
| Junction Connector C513 | Behind left side of dash. See Figure. |
| Junction Connector C514 | Under left side of dash. See Figure. |
| Junction Connector C515 | Behind middle of dash. See Figure. |
| Junction Connector C516 | Behind middle of dash. See Figure. |
| Junction Connector C517 | Behind middle of dash. See Figure. |

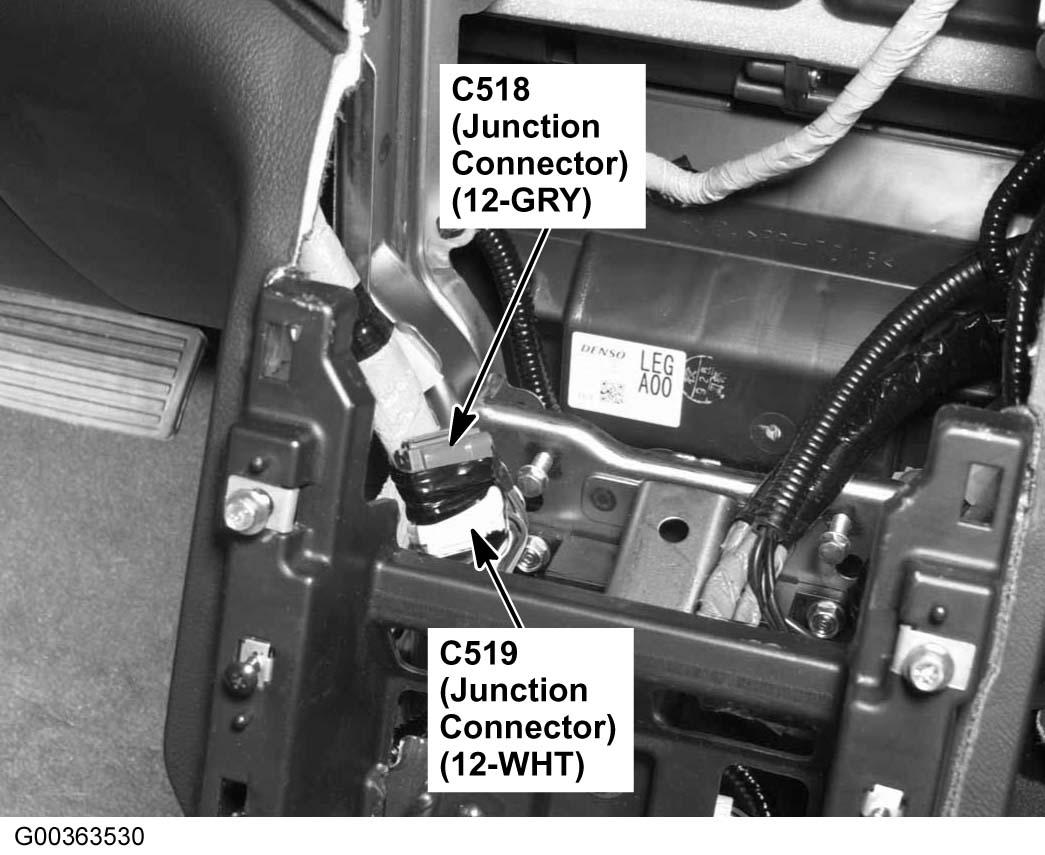

| Junction Connector C518 | Behind middle of dash. See Figure. |
| Junction Connector C519 | Behind middle of dash. See Figure. |

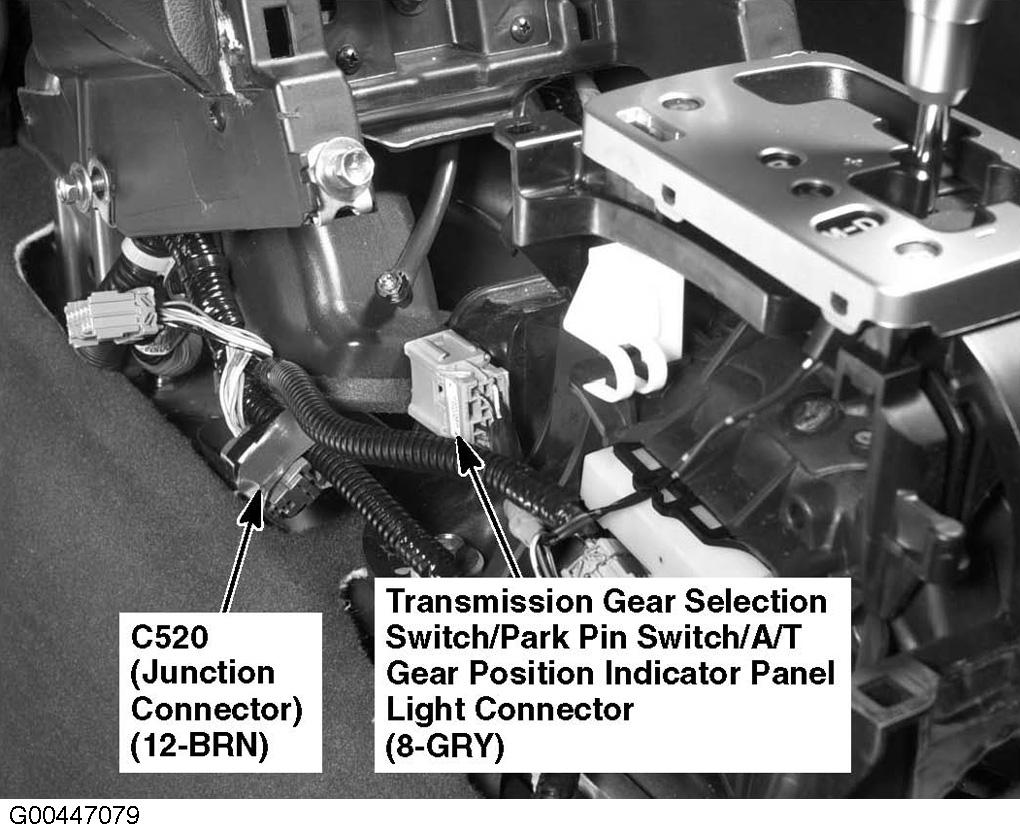

| Junction Connector C520 | Under center console. See Figure. |

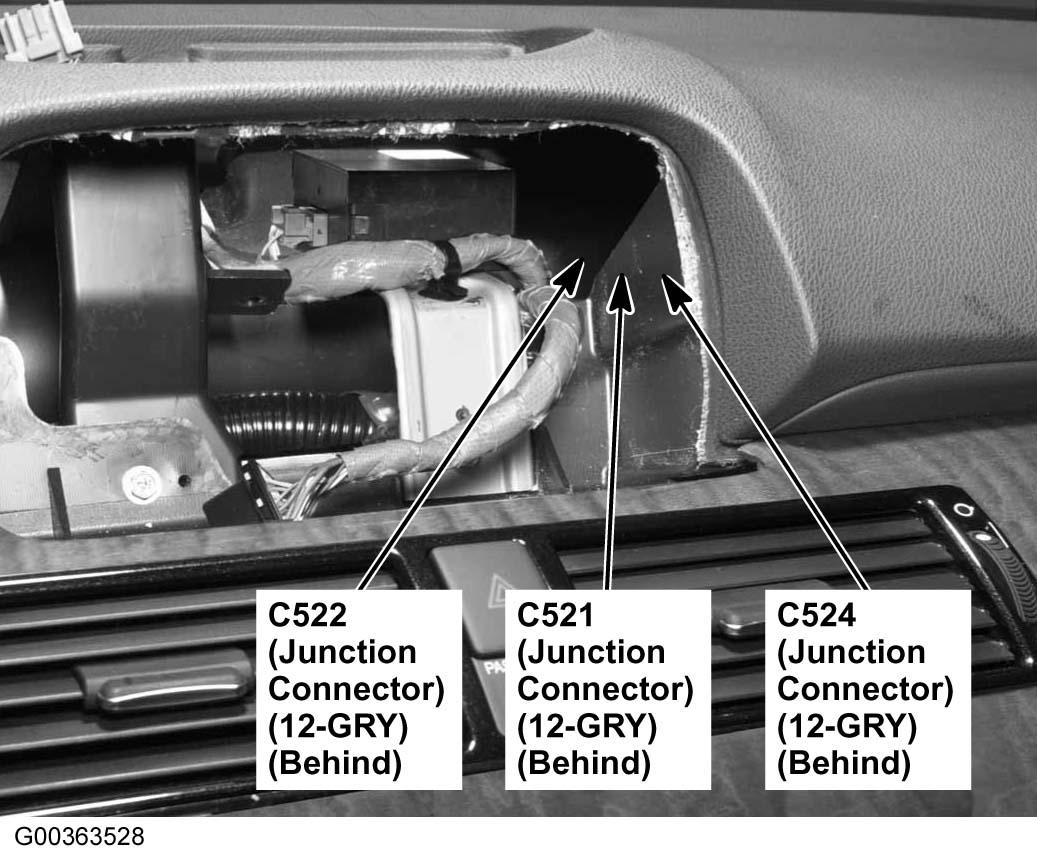

| Junction Connector C521 | Behind middle of dash. See Figure. |
| Junction Connector C522 | Behind middle of dash. See Figure. |
| Junction Connector C523 | Behind middle of dash. See Figure. |
| Junction Connector C524 | Behind middle of dash. See Figure. |

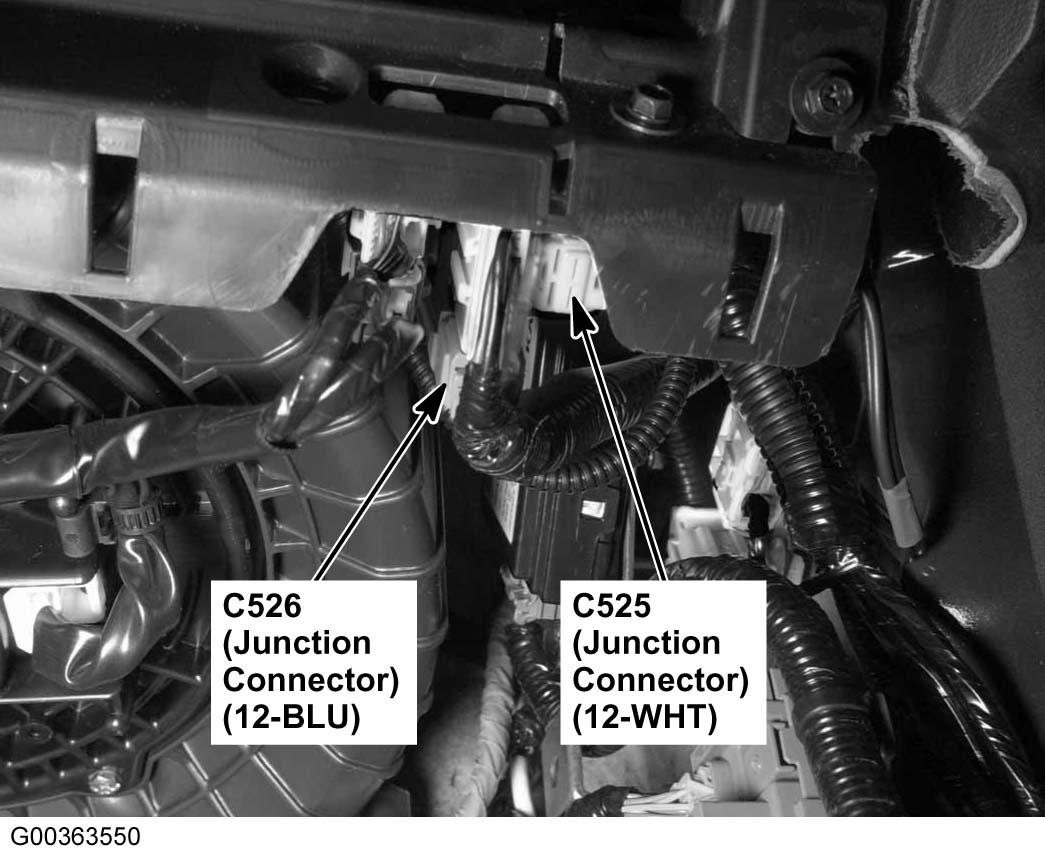

| Junction Connector C525 | Under right side of dash. See Figure. |
| Junction Connector C526 | Under right side of dash. See Figure. |

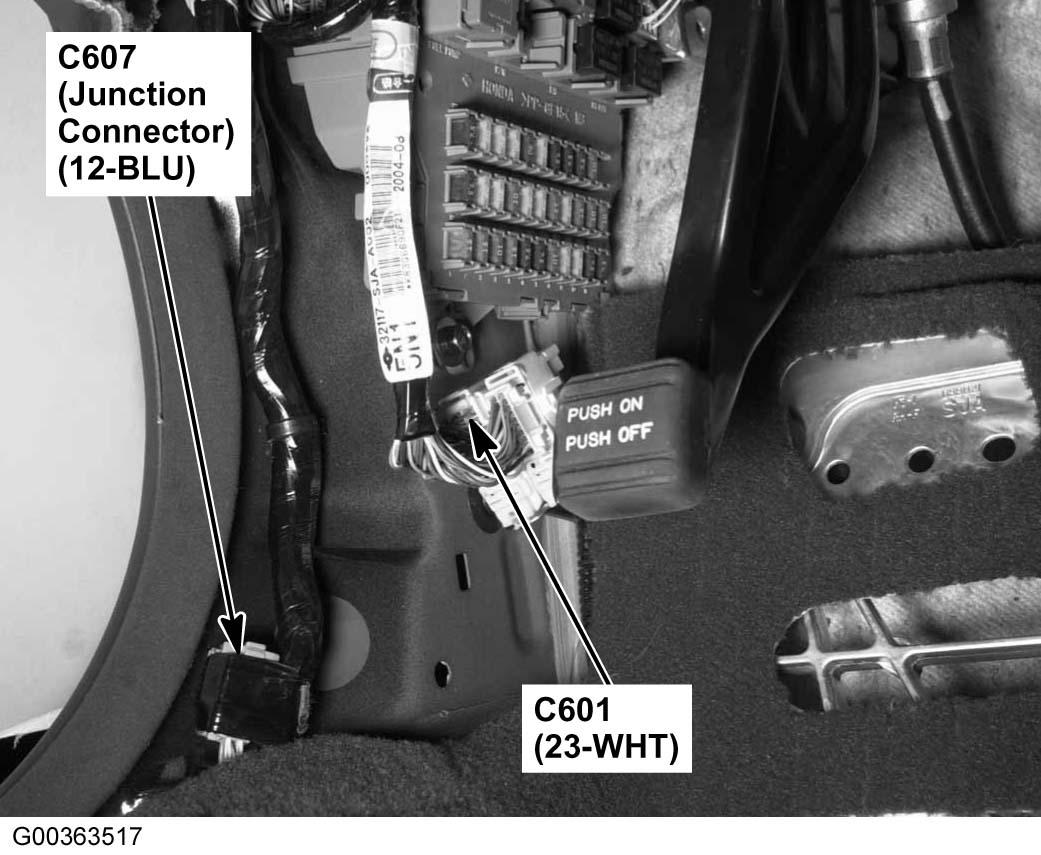

| Junction Connector C607 | Behind left kick panel. See Figure. |
| Junction Connector C608 | Behind left kick panel. See Figure. |
| Junction Connector C609 | Behind left kick panel. See Figure. |

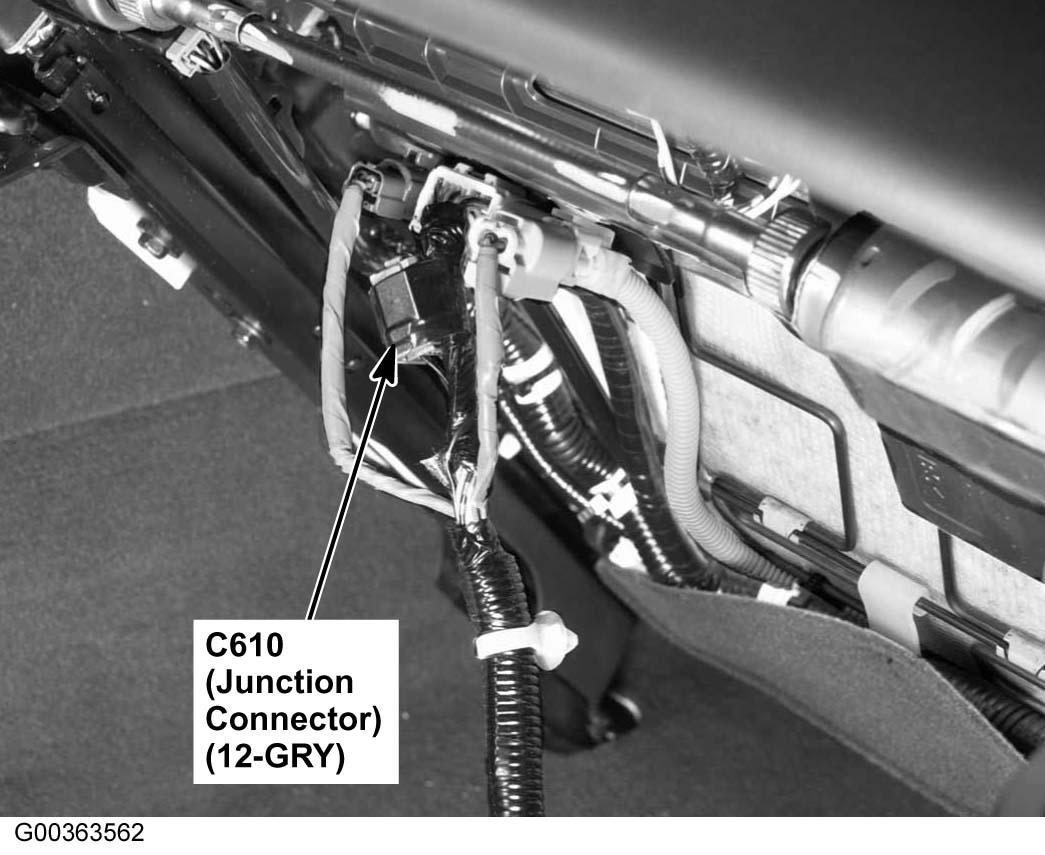

| Junction Connector C610 | Under driver's seat. See Figure. |
| Junction Connector C614 | In left "C" pillar. See Figure. |
| Junction Connector C615 | In left "C" pillar. See Figure. |
| Junction Connector C616 | In left "C" pillar. See Figure. |
| Junction Connector C660 | At base of right "B" pillar. See Figure. |
| Junction Connector C661 | At base of left "B" pillar. See Figure. |

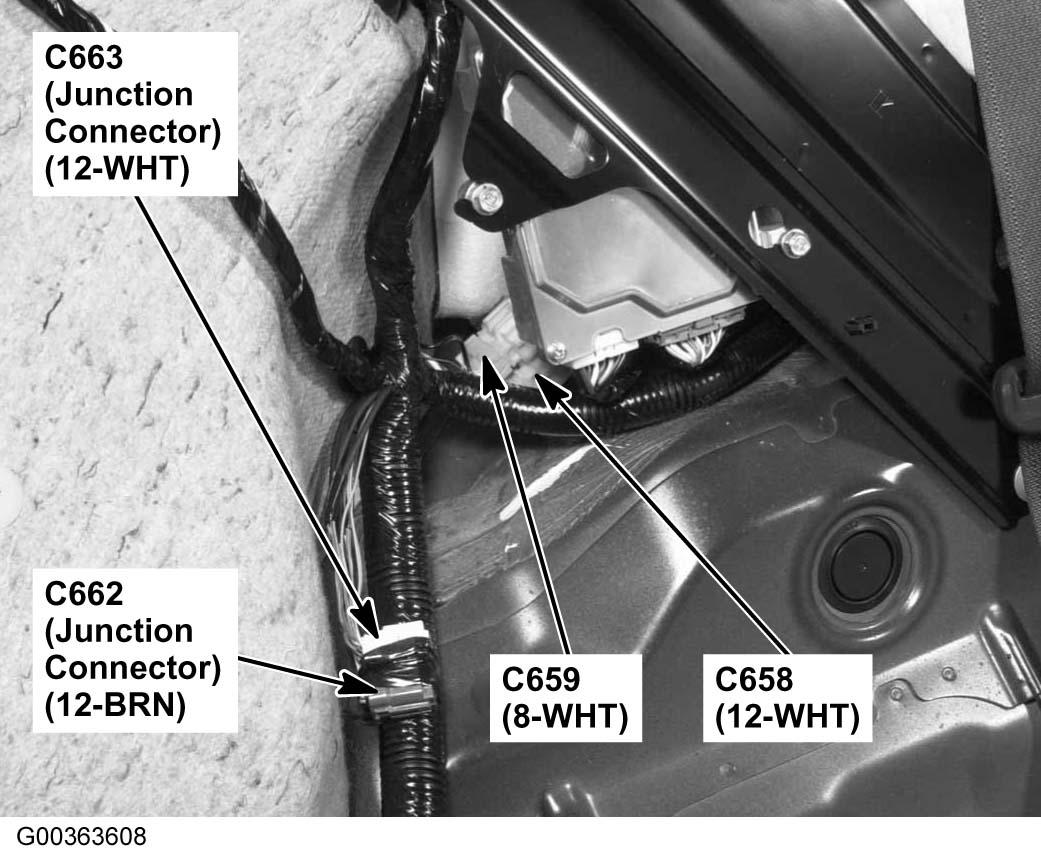

| Junction Connector C662 | Behind rear seat. See Figure. |
| Junction Connector C663 | Behind rear seat. See Figure. |
| Junction Connector C702 | On left side of trunk. See Figure. |
| Junction Connector C755 | In driver's door. See Figure. |
| Junction Connector C756 | In driver's door. See Figure. |
| Junction Connector C757 | In driver's door. See Figure. |
| Junction Connector C775 | In front passenger's door. See Figure. |
| Junction Connector C776 | In front passenger's door. See Figure. |
| Junction Connector C783 | In left rear door. See Figure. |
| Junction Connector C793 | In right rear door. See Figure. |
| Junction Connector C833 | Middle of trunk. See Figure. |
| Junction Connector C852 | In left front of roof. See Figure. |
| Left Front TPMS Initiator | Behind left side of front bumper. See Figure. |
| Left Rear TPMS Initiator | On left rear fenderwell. See Figure. |
| Left Search Coil | On rear differential. See Figure. |
| Left Side Curtain Airbag Inflator Connector | In left "C" pillar. See Figure. |
| Low Horn | Behind middle of front bumper. See Figure. |
| MES Connector | Under left side of dash. See Figure. |
| Millimeter Wave Radar | Behind front grille. See Figure. |
| Navigation Service Check Connector | Under navigation unit. See Figure. |
| Noise Reduction Condenser Connector | In right "C" pillar. See Figure. |

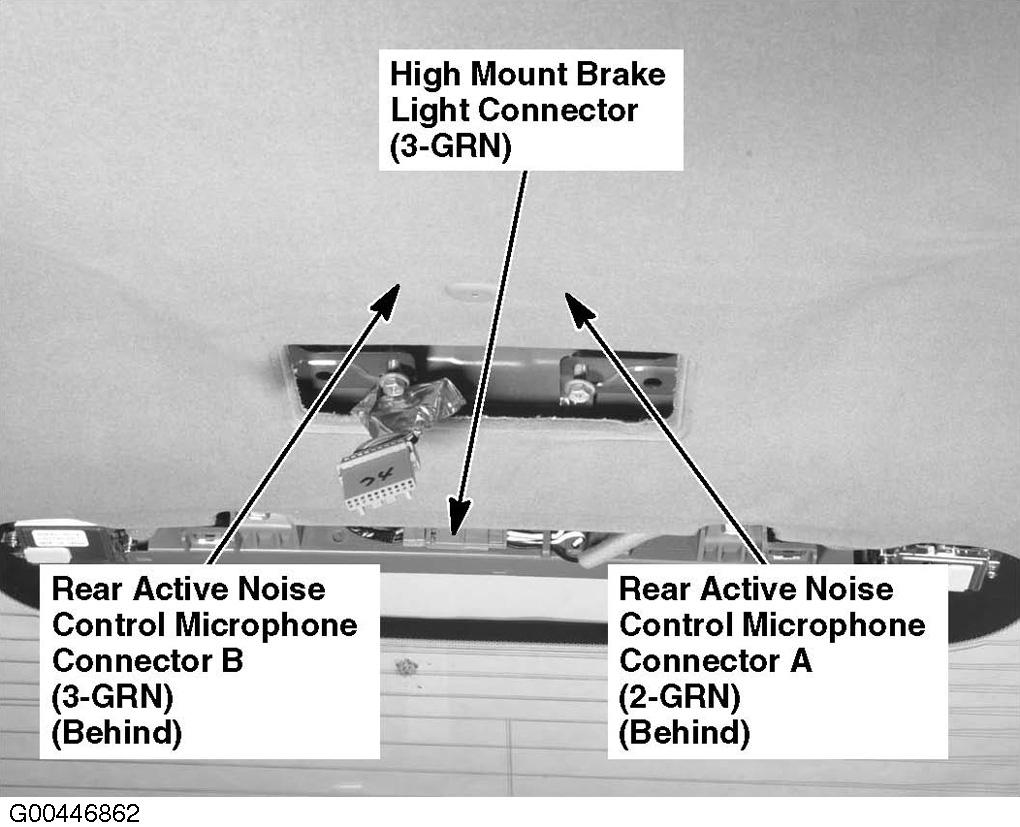

| Rear Active Noise Control Microphone Connector | In rear of roof. See Figure. |
| Rear Bumper LF Antenna Connector | Behind middle of rear bumper. See Figure. |

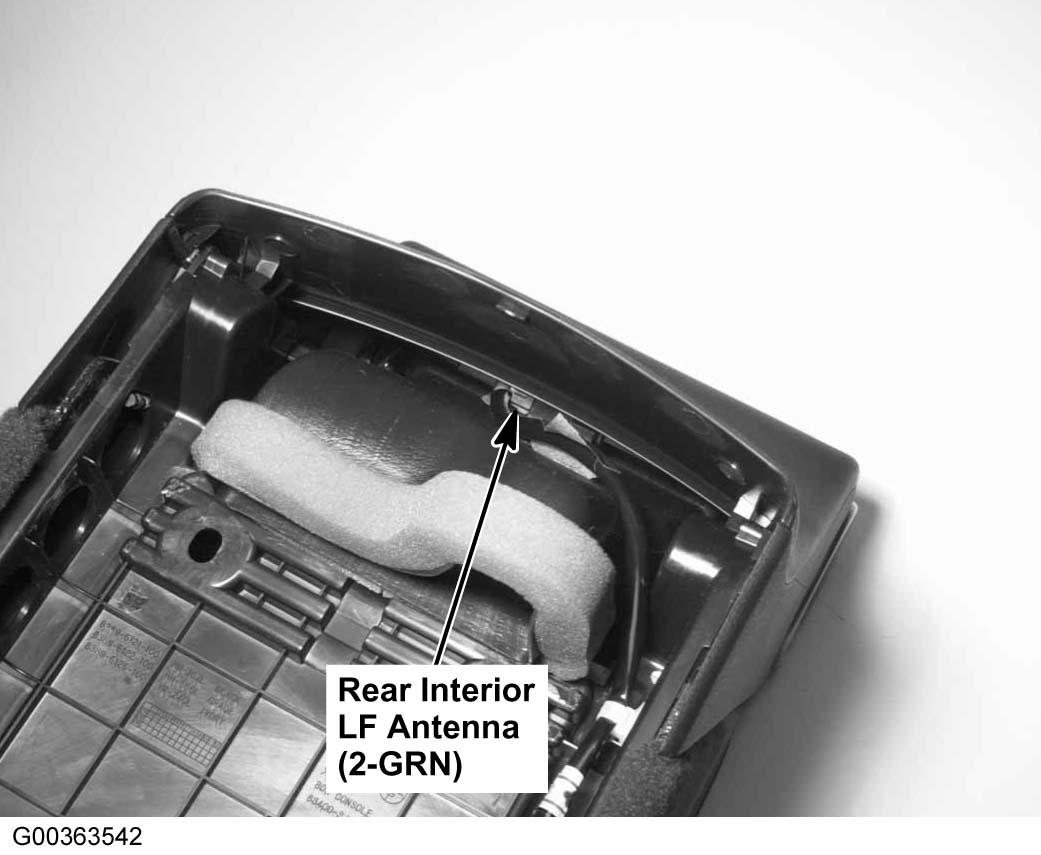

| Rear Interior LF Antenna | Under rear of center console. See Figure. |
| Rear Shelf LF Antenna | Middle of rear shelf. See Figure. |
| Rearview Camera Connector | Middle of trunk lid. See Figure. |
| Right Front TPMS Initiator | Behind right side of front bumper. See Figure. |
| Right Rear TPMS Initiator | On right rear fenderwell. See Figure. |
| Right Search Coil | On rear differential. See Figure. |
| Right Side Curtain Airbag Inflator Connector | In right "C" pillar. See Figure. |

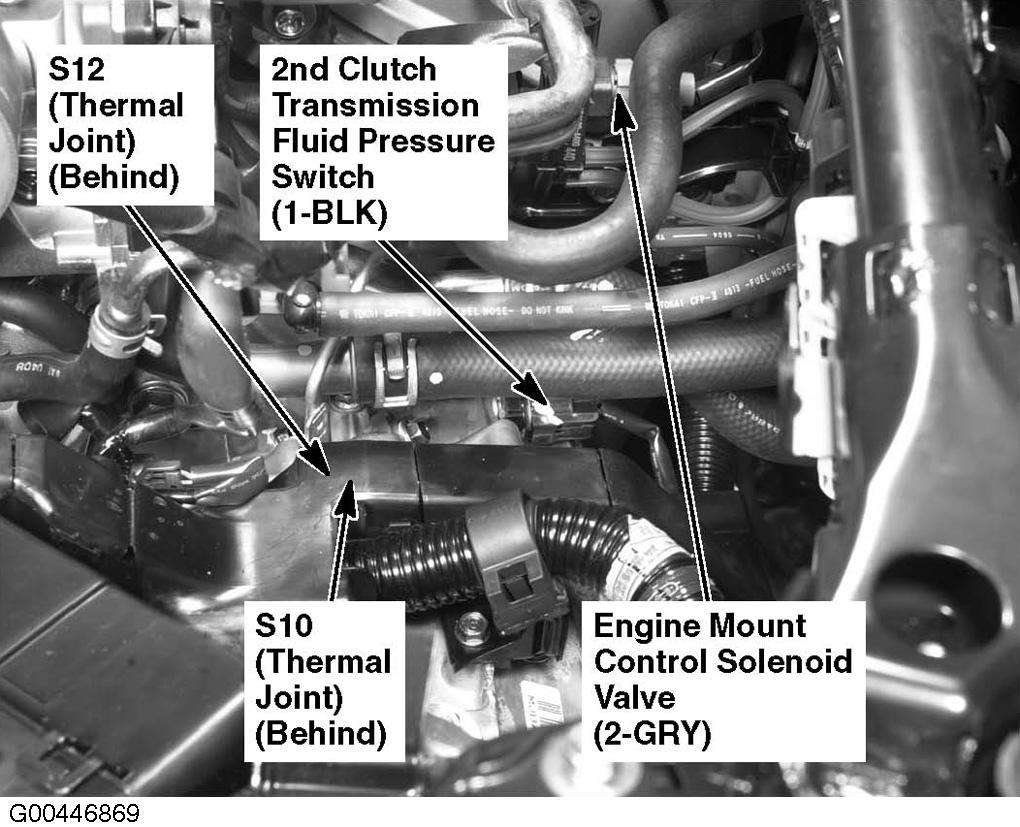

| S10 (Thermal Joint) | Top left side of engine. See Figure. |

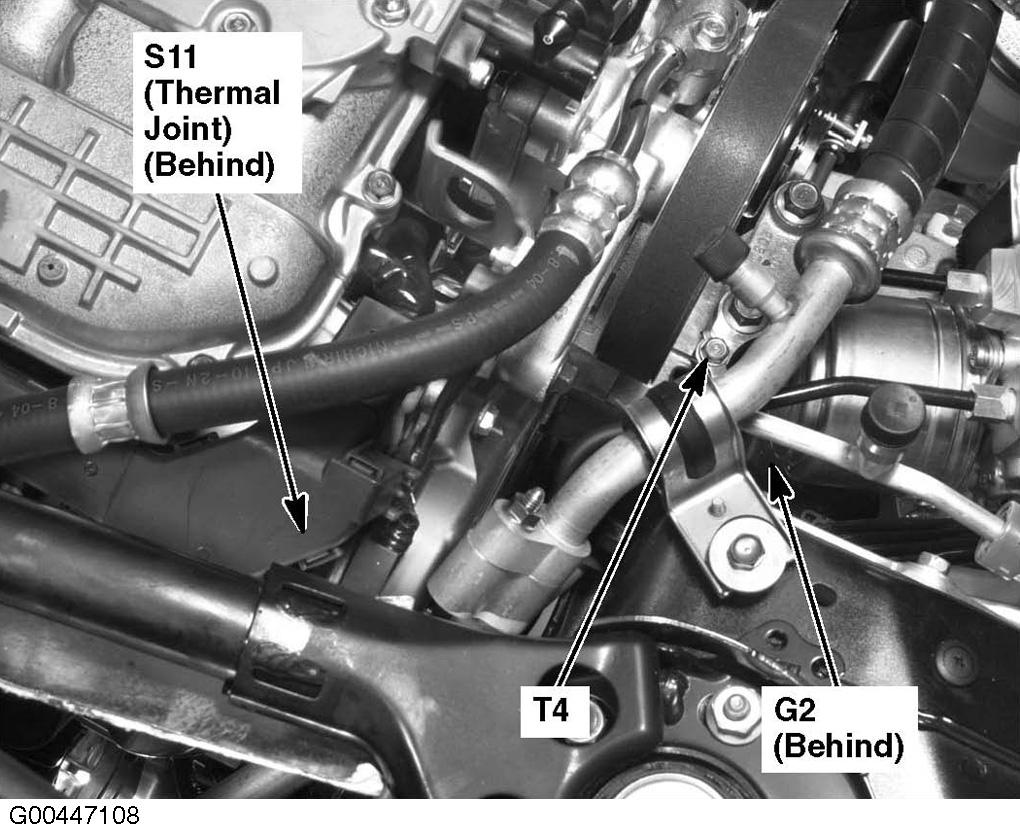

| S11 (Thermal Joint) | Right side of engine compartment. See Figure. |
| S12 (Thermal Joint) | Top left side of engine. See Figure. |
| T1 | In under-hood fuse/relay box. See Figure. |
| T2 | Top of transmission housing. See Figure. |
| T3 | Left rear of engine, near starter solenoid. See Figure. |
| T4 | Right side of engine compartment. See Figure. |
| T15 | On rear differential. See Figure. |
| T16 | Behind left side rear seat headrest. See Figure. |
| T17 | Behind center rear seat headrest. See Figure. |
| T18 | Behind right side rear seat headrest. See Figure. |
| T101 | In under-hood fuse/relay box. See Figure. |
| T102 | Right side of engine compartment. See Figure. |

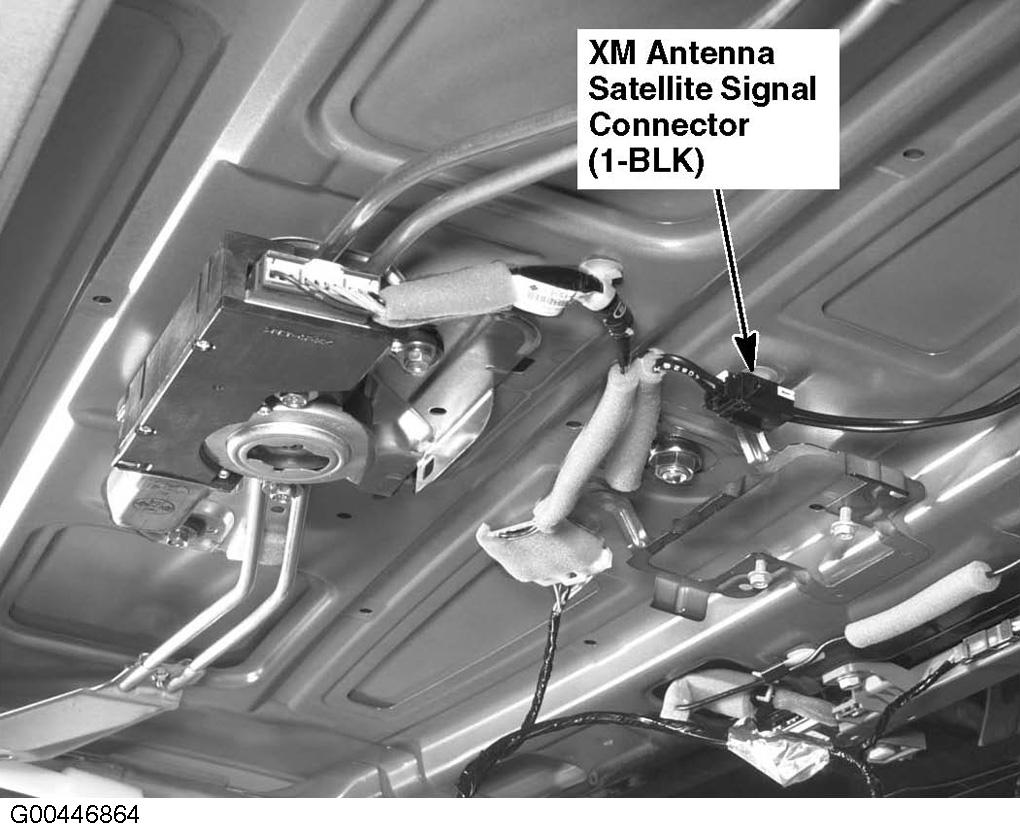

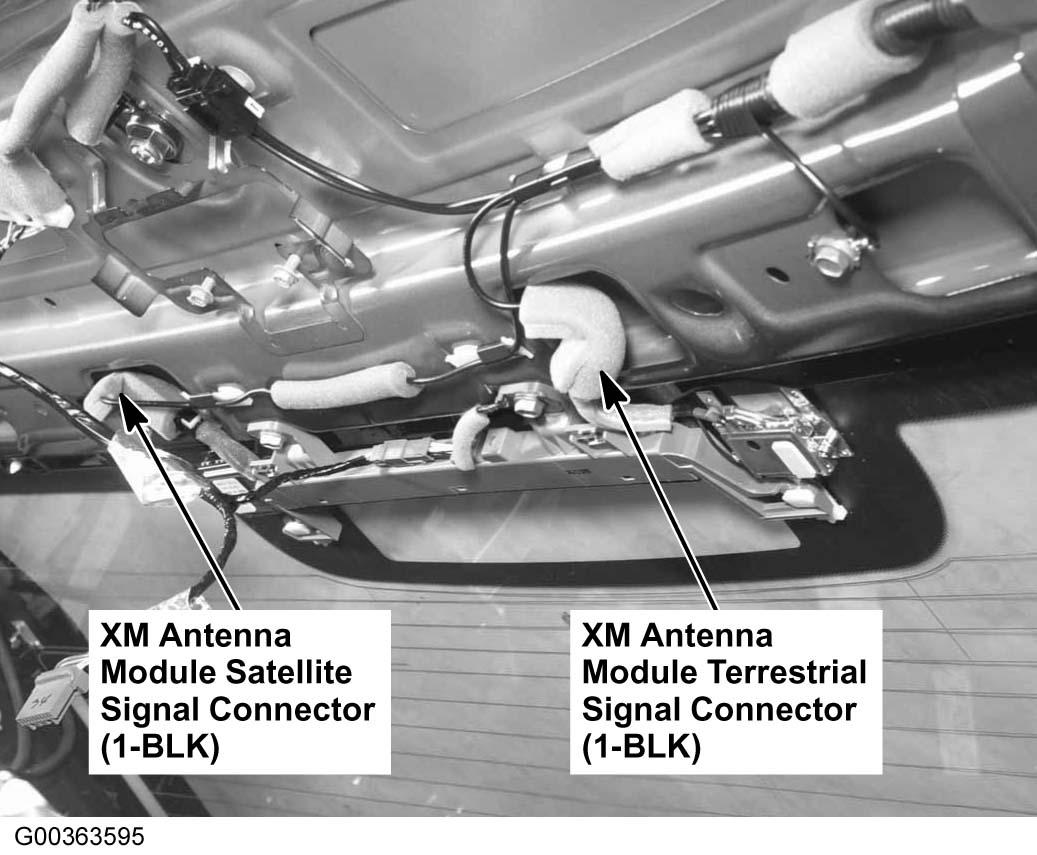

| XM Antenna Satellite Signal Connector (USA: Base) | Center rear of roof. See Figure. |
| XM Antenna Satellite Signal Connector (USA: Technology Package) | Center rear of roof. See Figure. |
| XM Antenna Terrestrial Signal Connector | Center rear of roof. See Figure. |
| XM Receiver | Left side of trunk. See Figure. |
