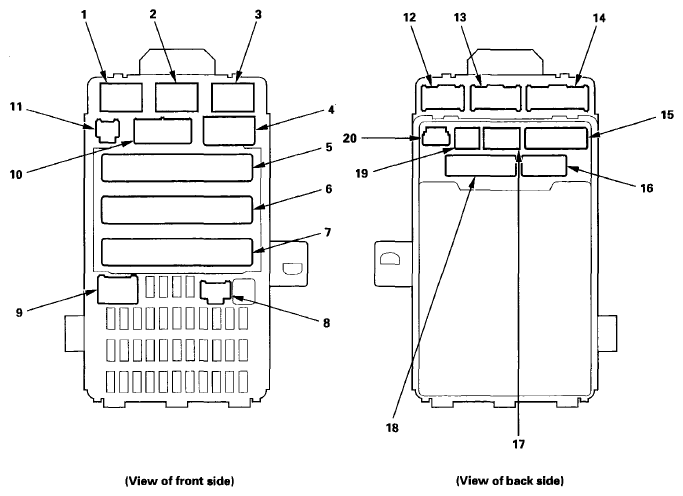

Under-dash Fuse/Relay Box
SOCKET REFERENCE
| Socket | Ref | Terminal | Connects to | Notes |
|---|---|---|---|---|
| A (Optional connector) | 9 | 6 | Not used | |
| C | 10 | 4 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| D | 4 | 2 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| E | 5 | 42 | Floor wire harness (see FLOOR WIRE HARNESS (LEFT BRANCH) ) | |
| F | 6 | 34 | Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (LEFT BRANCH) ) | |
| G | 7 | 21 | Engine compartment wire harness (see ENGINE COMPARTMENT WIRE HARNESS (LEFT BRANCH) ) | |
| H (MICU service check connector) | 8 | 3 | ||
| J | 20 | 4 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| K | 12 | 8 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| M | 13 | 10 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| Memory erase signal (MES) connector socket | 11 | - | ||
| N | 14 | 14 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| P | 19 | 10 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| PGM-FI main relay 2 (FUEL PUMP) | 2 | 4 | ||
| Power window relay | 1 | 4 | ||
| Q | 17 | 16 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| R | 15 | 20 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| Starter cut relay | 3 | 4 | ||
| S | 16 | 20 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) | |
| T | 18 | 34 | Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) ) |
