| 1 |
L-H/L LO |
15A |

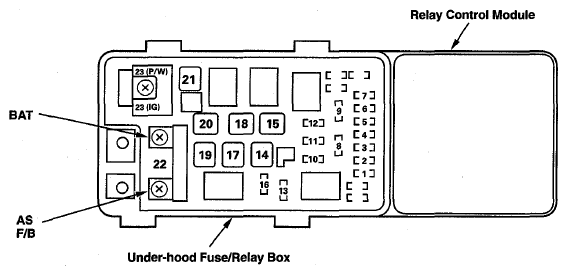

UNDER-HOOD FUSE/RELAY BOX - FUSES 1, 3, 4, 5, AND 6 |
Left Headlight (HID Unit) |
| 2 |
RR DEFROSTER COIL |
30A |
DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 30 AND UNDER-HOOD FUSE/RELAY BOX - FUSE 2 |
Control Block, Relay Control Module |
| 3 |
L-H/L HI |
10A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 1, 3, 4, 5, AND 6 |
Left Headlight (High Beam) |
| 4 |
SMALL LIGHT |
15A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 1, 3, 4, 5, AND 6 |
Taillight Relay |
| 5 |
R-H/L HI |
10A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 1, 3, 4, 5, AND 6 |
DRL Control Unit (USA, Mexico), Right Headlight (High Beam) |
| 6 |
R-H/L LO |
15A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 1, 3, 4, 5, AND 6 |
Right Headlight (HID Unit) |
| 7 |
BACK UP |
7.5A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 7, 8, 10, 14, 15, 21, AND DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 9 |
Control Block, Relay Control Module |
| 8 |
FI ECU |
15A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 7, 8, 10, 14, 15, 21, AND DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 9 |
PGM-FI Main Relay 1 |
| 9 |
WIPER |
30A |
10 |
Windshield Wiper Motor Relay |
| 10 |
H/L WASHER |
30A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 7, 8, 10, 14, 15, 21, AND DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 9 |
Headlight Washer Relay (Canada, Mexico) |
| 11 |
FR FOG LIGHT |
10A |
10 |
Fog Light Relay |
| 12 |
MG. CLUTCH |
7.5A |
10 |
A/C Compressor Clutch Relay |
| 13 |
HORN, STOP |
15A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 13, 16, 17, AND 18 |
ACC Relay (USA: Advance Package; Canada: Elite Package) in Auxiliary Under-hood Relay Box, Brake Pedal Position Switch, Horn Relay, Relay Control Module |
| 14 |
RR DEFROSTER |
40A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 7, 8, 10, 14, 15, 21, AND DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 9 |
Rear Window Defogger Relay |
| 15 |
BACK UP, ACC |
40A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 7, 8, 10, 14, 15, 21, AND DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 9 |
Fuse 7 in Under-hood Fuse/Relay Box, Fuses 5, 6, 7, 8, and 9 in Driver's Under-dash Fuse/Relay Box |
| 16 |
HAZARD |
15A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 13, 16, 17, AND 18 |
Hazard Warning Switch/Front Passenger's Airbag Cut-off Indicator, Turn Signal/Hazard Relay 1 |
| 17 |
ABS/VSA MOTOR |
30A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 13, 16, 17, AND 18 |
VSA Modulator-Control Unit |
| 18 |
ABS/VSA |
40A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 13, 16, 17, AND 18 |
VSA Modulator-Control Unit |
| 19 |
OPTION |
40A |
10 |
Fuses 1, 2, 3, and 4 in Driver's Under-dash Fuse/Relay Box |
| 20 |
OPTION |
40A |
10 |
Fuses 12, 13, 14, 15, 16, and 17 in Driver's Under-dash Fuse/Relay Box, Starter |
| 21 |
HEATER MOTOR |
40A |
UNDER-HOOD FUSE/RELAY BOX - FUSES 7, 8, 10, 14, 15, 21, AND DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 9 |
Blower Motor Relay |
| 22 |
+B AS F/B |
70A |
10 |
Fuses 1, 2, 3, 4, 5, 6, 8, and 9 in Passenger's Under-dash Fuse/Relay Box |
| BATTERY |
120A |
10 |
Alternator, Battery, Battery Terminal Fuse Box, Power Distribution, Starter Solenoid |
| 23 |
+B IG1 MAIN |
50A |
UNDER-HOOD FUSE/RELAY BOX - MULTI-FUSE 23, IGNITION SWITCH, DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 33, AND AUXILIARY UNDER-DASH FUSE/RELAY BOX - FUSES 31 AND 32 |
Fuse 33 in Driver's Under-dash Fuse/Relay Box, Ignition Switch, Starter Cut Relay 1 in Auxiliary Under-dash Fuse/Relay Box |
| POWER WINDOW |
50A |
UNDER-HOOD FUSE/RELAY BOX - MULTI-FUSE 23, IGNITION SWITCH, DRIVER'S UNDER-DASH FUSE/RELAY BOX - FUSE 33, AND AUXILIARY UNDER-DASH FUSE/RELAY BOX - FUSES 31 AND 32 |
Fuses 24, 25, 26, 27, and 28 in Driver's Under-dash Fuse/Relay Box |
