Connector To Fuse/Relay Box Index
Under-Hood Fuse/Relay Box

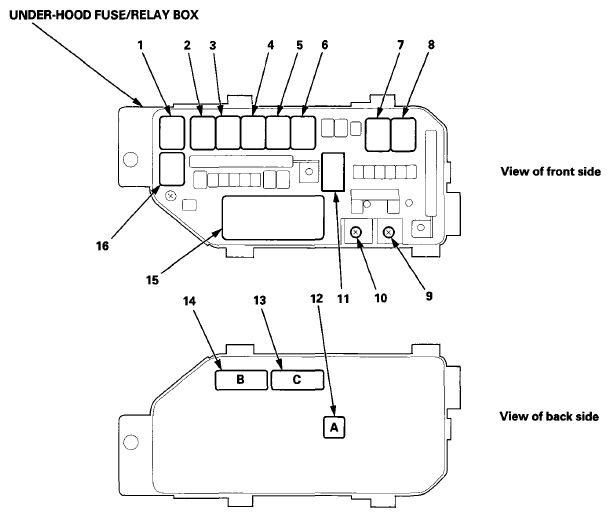

Courtesy of AMERICAN HONDA MOTOR CO., INC. UNDER-HOOD FUSE/RELAY BOX
| Socket |
Ref |
Terminal |
Connects to |
Notes |
| A (electrical load detector (ELD)) |
12 |
3 |
Left engine compartment wire harness (engine compartment branch) (see CONNECTOR TO HARNESS INDEX
). |
|
| A/C compressor clutch relay |
16 |
4 |
|
|
| A/C condenser fan relay |
2 |
4 |
|
|
| B (relay circuit board) |
14 |
14 |
Left engine compartment wire harness (engine compartment branch) (see CONNECTOR TO HARNESS INDEX
) |
|
| Blower motor relay |
1 |
4 |
|
|
| C (relay circuit board) |
13 |
5 |
Left engine compartment wire harness (engine compartment branch) (see CONNECTOR TO HARNESS INDEX
) |
|
| ELD |
11 |
3 |
Connector A (3P) |
|
| Electronic throttle control system (ETCS) control relay |
6 |
4 |
|
|
| Ignition coil relay |
5 |
4 |
|
|
| PGM-FI main relay 1 |
3 |
4 |
|
|
| PGM-FI subrelay |
4 |
4 |
|
|
| Rear window defogger relay |
8 |
4 |
|
|
| Relay circuit board |
15 |
|
Connector B (14P) and connector C (5P) |
|
| Starter cut relay 2 |
7 |
4 |
|
|
| T101 |
9 |
- - |
Starter cable, M/T (see
CONNECTOR TO HARNESS INDEX
), A/T (see CONNECTOR TO HARNESS INDEX
) |
|
| T102 |
10 |
- - |
Engine wire harness (engine section), M/T (see CONNECTOR TO HARNESS INDEX
), A/T (see CONNECTOR TO HARNESS INDEX
). |
|
Driver's Under-Dash Fuse/Relay Box

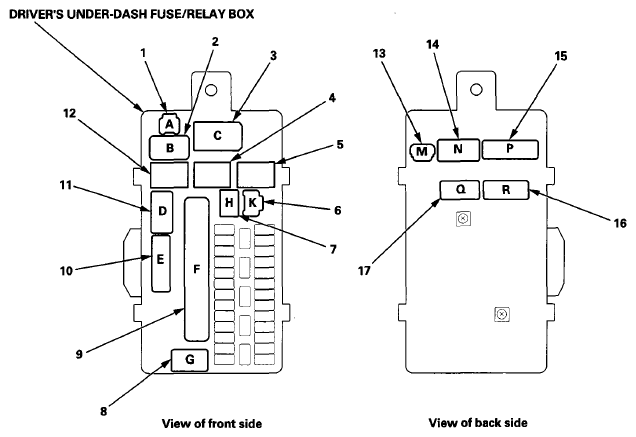

Courtesy of AMERICAN HONDA MOTOR CO., INC. DRIVER'S UNDER-DASH FUSE/RELAY BOX
| Socket |
Ref |
Terminal |
Connects to |
Notes |
| A |
1 |
- - |
Not used |
|
| Accessory relay |
4 |
4 |
|
|
| B |
2 |
2 |
Dashboard wire harness (view of driver's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| C |
3 |
5 |
Dashboard wire harness (view of driver's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| D |
11 |
16 |
Left side wire harness:
|
|
| E |
10 |
20 |
Left side wire harness:
|
|
| F |
9 |
33 |
Left engine compartment wire harness (dashboard branch) (see CONNECTOR TO HARNESS INDEX
) |
|
| Front accessory power socket relay |
4 |
4 |
|
|
| G |
8 |
13 |
Left engine compartment wire harness (dashboard branch) (see CONNECTOR TO HARNESS INDEX
) |
|
| H (optional connector) |
7 |
12 |
|
|
| K (MICU service check connector) |
6 |
3 |
|
|
| M |
13 |
4 |
Dashboard wire harness (view of driver's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| N |
14 |
16 |
Dashboard wire harness (view of driver's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| P |
15 |
20 |
Dashboard wire harness (view of driver's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| PGM-FI main relay 2 |
12 |
4 |
|
|
| Q |
17 |
20 |
Dashboard wire harness (view of driver's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| R |
16 |
24 |
Dashboard wire harness (view of driver's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| Starter cut relay 1 |
5 |
4 |
|
|
Passenger's Under-Dash Fuse/Relay Box

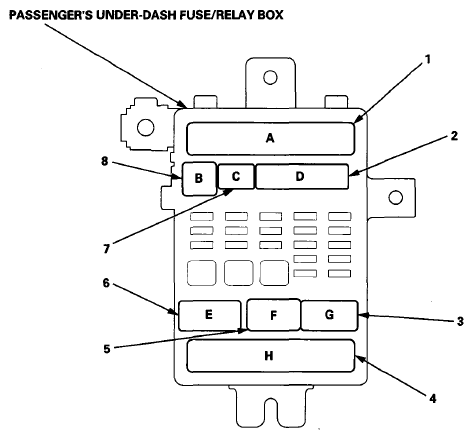

Courtesy of AMERICAN HONDA MOTOR CO., INC. PASSENGER'S UNDER-DASH FUSE/RELAY BOX
| Socket |
Ref |
Terminal |
Connects to |
Notes |
| A |
1 |
38 |
Dashboard wire harness (view of middle to passenger's side) (see CONNECTOR TO HARNESS INDEX
) |
|
| B |
8 |
1 |
Right engine compartment wire harness (see CONNECTOR TO HARNESS INDEX
) |
|
| C |
7 |
12 |
Not used |
|
| D |
2 |
28 |
Audio wire harness (see CONNECTOR TO HARNESS INDEX
) |
|
| E |
6 |
18 |
Right engine compartment wire harness (see CONNECTOR TO HARNESS INDEX
) |
|
| F |
5 |
2 |
Not used |
|
| G |
3 |
16 |
Right side wire harness (see CONNECTOR TO HARNESS INDEX
) |
|
| H |
4 |
38 |
Right side wire harness (see CONNECTOR TO HARNESS INDEX
) |
|
