PCM Connector For Inputs And Outputs (3.0L Engine)
PCM Connector for Inputs and Outputs
| Connector Index |
|---|
| PCM Connector B (72P) |
| PCM Connector E (114P) |

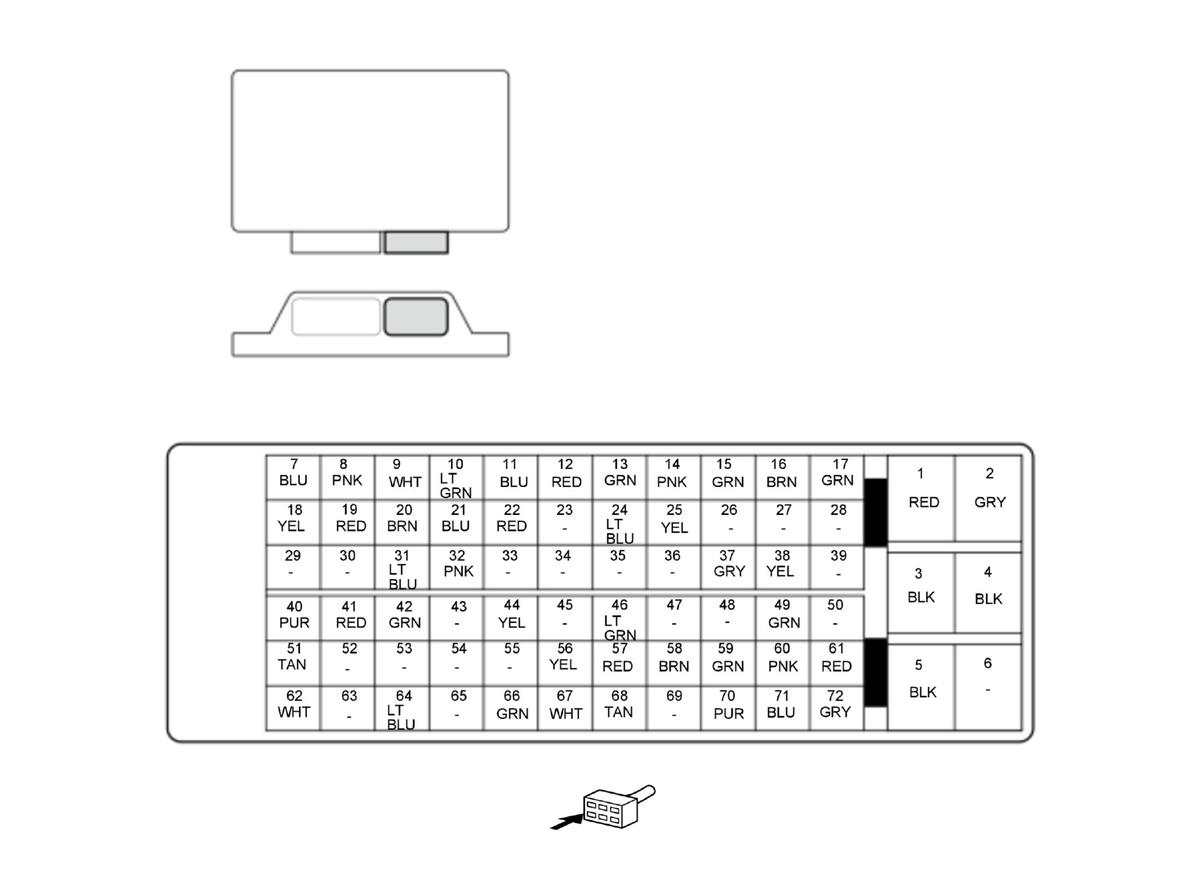

PCM Connector B (72P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | FI_MAIN_RLY_OUT (POWER SOURCE) | Power source for PCM |
| 2 | INJ_RLY_OUT (INJECTOR POWER SOURCE) | Power source for PCM (injector driver) |
| 3 | GND1 (GROUND) | Ground for PCM |
| 4 | GND2 (GROUND) | Ground for PCM |
| 5 | GND3 (GROUND) | Ground for PCM |
| 6 | Not used | |
| 7 | +B_VBS/VBU (VOLTAGE BACK UP) | Power source for PCM memory |
| 8 | ST_CUT_RLY1_CL- (STARTER CUT RELAY 1) | Drives starter cut relay 1 |
| 9 | PF-CAN A_H (CAN COMMUNICATION SIGNAL HIGH) | Sends and receives communication signal |
| 10 | PF-CAN C_H (CAN COMMUNICATION SIGNAL HIGH) | Sends and receives communication signal |
| 11 | PF-CAN B_H (CAN COMMUNICATION SIGNAL HIGH) | Sends and receives communication signal |
| 12 | S-NET (SERIAL COMMUNICATION FOR IMMOBILIZER) | Sends serial communication signal |
| 13 | LIN(FI-ECU) (LOCAL INTERCONNECT NETWORK) | Sends and receives communication signal |
| 14 | RFC_RLY_CL- (RFC RELAY 1/RFC RELAY 2) | Drives RFC relay 1 and RFC relay 2 |
| 15 | FUEL_PUMP_RLY_CL- (IMMOBILIZER FUEL PUMP RELAY) | Drives fuel pump relay |
*1: USA and Canada models
| Terminal number | Terminal name | Description |
|---|---|---|
| 16 | DC_STS | Outputs DC-DC converter operation signal |
| 17 *1 | CCV_GND (CANISTER CHANGE OVER VALVE GROUND) | Valve ground for canister change over valve |
| 18 | FI_MAIN_RLY_CL- (PGM-FI MAIN RELAY 1) | Drives PGM-FI main relay 1 |
| 19 | ST_CUT_RLY2_CL- (STARTER CUT RELAY 2) | Drives starter cut relay 2 |
| 20 | PF-CAN A_L (CAN COMMUNICATION SIGNAL LOW) | Sends and receives communication signal |
| 21 | PF-CAN C_L (CAN COMMUNICATION SIGNAL LOW) | Sends and receives communication signal |
| 22 | PF-CAN B_L (CAN COMMUNICATION SIGNAL LOW) | Sends and receives communication signal |
| 23 | Not used | |
| 24 | A/C_MG_CLUTCH_RLY_CL- (A/C COMPRESSOR CLUTCH RELAY CIRCUIT) | Drives A/C compressor clutch relay circuit |
| 25 | FAN_CONTROL (RFC UNIT CONTROL 1) | Drives radiator fan motor/RFC unit 1 |
| 26 | Not used | |
| 27 | Not used | |
| 28 | Not used | |
| 29 | Not used | |
| 30 | Not used | |
| 31 | STS (STARTER SWITCH SIGNAL) | Detects starter switch signal |
| 32 *1 | VMOTOR (EVAP LEAK CHECK MODULE VACUUM PUMP) | Drives ELCM vacuum pump |
| 33 | Not used | |
| 34 | Not used | |
| 35 | Not used | |
| 36 | Not used | |
| 37 | FPC (FUEL PUMP DRIVER) | Sends fuel pump driver unit signal |
| 38 | FGP (MASS AIR FLOW (MAF) SENSOR) | Detects MAF sensor signal |
| 39 | Not used | |
| 40 | FAN_CONTROL_2 (RFC UNIT CONTROL 2) | Drives A/C condenser fan motor/RFC unit 1 |
| 41 | FI_SUB_RLY_CL- (PGM-FI SUBRELAY CIRCUIT) | Drives PGM-FI subrelay circuit |
| 42 | STOP_SW (BRAKE PEDAL POSITION SWITCH) | Detects brake pedal position switch signal |
| 43 | Not used | |
| 44 | BKSWNC (BRAKE PEDAL POSITION SWITCH) | Detects brake pedal position switch signal |
| 45 | Not used | |
| 46 | SCS (SERVICE CHECK SIGNAL) | Detects service check signal |
| 47 | Not used | |
| 48 | Not used | |
| 49 | TA (INTAKE AIR TEMPERATURE (IAT) SENSOR 1) | Detects IAT sensor 1 signal |
| 50 | Not used | |
| 51 | START_DIAG (STARTER CUT RELAY RETURN SIGNAL) | Detects starter cut relay signal |
| 52 | Not used | |
| 53 | Not used | |
| 54 | Not used | |
| 55 | Not used | |
| 56 | SG4 (SENSOR GROUND) | Sensor ground |
| 57 | VCC4 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 58 | VCC6 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 59 | VCC5 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 60 | SG5 (SENSOR GROUND) | Sensor ground |
| 61 | SG6 (SENSOR GROUND) | Sensor ground |
| 62 | IG1_VBSOL2 (IGNITION SIGNAL) | Detects ignition signal |
*1: USA and Canada models
| Terminal number | Terminal name | Description |
|---|---|---|
| 63 | Not used | |
| 64 | P3_SNSR (TURBOCHARGER BOOST SENSOR) | Detects turbocharger boost sensor signal |
| 65 | Not used | |
| 66 | TW2_SENSOR (ENGINE COOLANT TEMPERATURE (ECT) SENSOR 2) | Detects ECT sensor 2 signal |
| 67 *1 | PTANK (EVAP LEAK CHECK MODULE PRESSURE SENSOR) | Detects ELCM pressure sensor signal |
| 68 | PD_SNSR (A/C PRESSURE SENSOR) | Detects A/C pressure sensor signal |
| 69 | Not used | |
| 70 | APS2 (ACCELERATOR PEDAL POSITION (APP) SENSOR B) | Detects APP sensor B signal |
| 71 | VGM (MASS AIR FLOW (MAF) SENSOR - SIDE) | Ground for MAF sensor signal |
| 72 | APS1 (ACCELERATOR PEDAL POSITION (APP) SENSOR A) | Detects APP sensor A signal |
*1: USA and Canada models

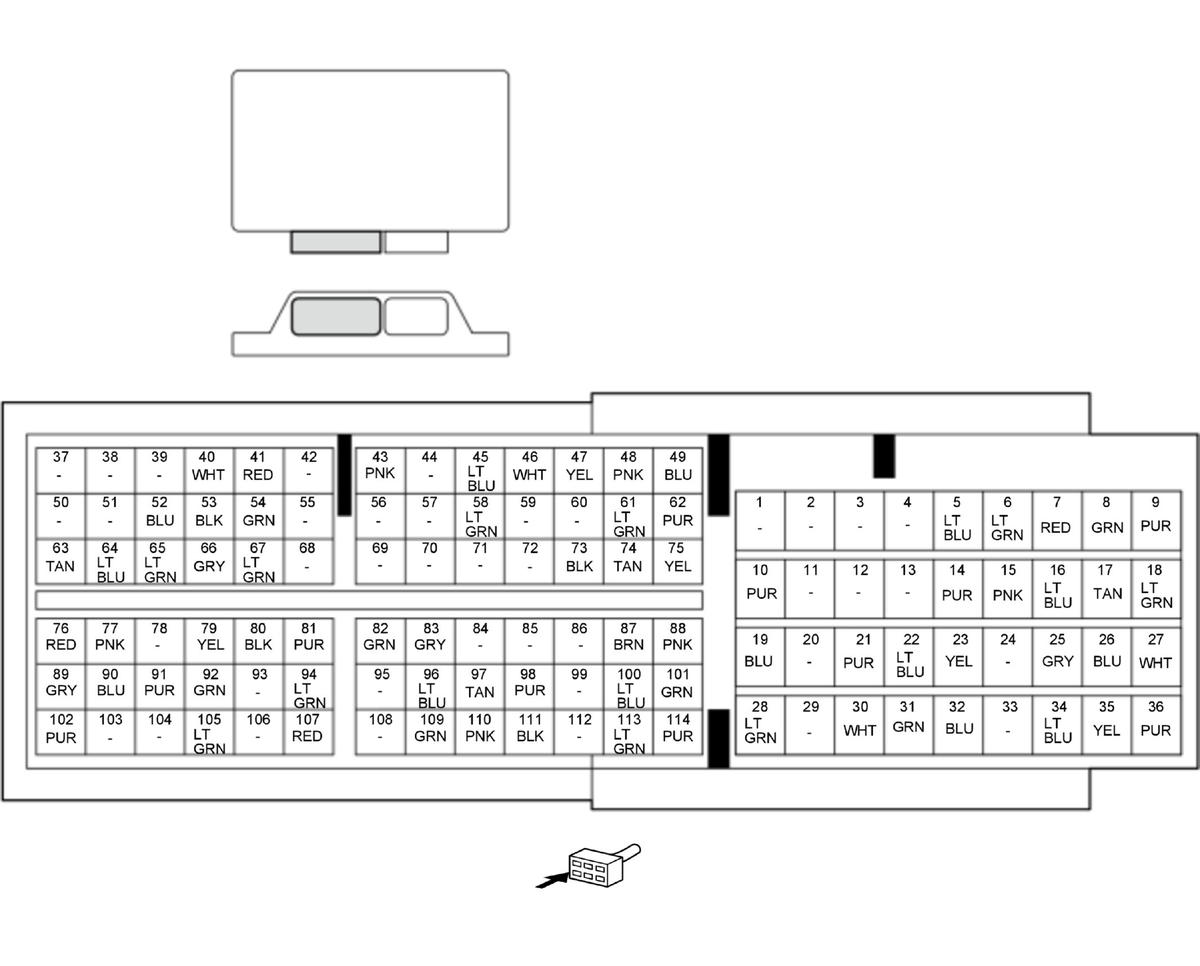

PCM Connector E (114P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | Not used | |
| 2 | Not used | |
| 3 | Not used | |
| 4 | Not used | |
| 5 | MTR1 (THROTTLE ACTUATOR) | Drives throttle actuator |
| 6 | INJH3 (No. 3 INJECTOR +) | Drives No. 3 injector |
| Terminal number | Terminal name | Description |
|---|---|---|
| 7 | INJH4 (No. 4 INJECTOR +) | Drives No. 4 injector |
| 8 | INJH5 (No. 5 INJECTOR +) | Drives No. 5 injector |
| 9 | INJH1 (No. 1 INJECTOR +) | Drives No. 1 injector |
| 10 | AFHTB1 (REAR AIR FUEL RATIO (REAR A/F) SENSOR (BANK 1, SENSOR 1) HEATER CONTROL) | Drives rear A/F sensor (Bank 1, Sensor 1) heater |
| 11 | Not used | |
| 12 | Not used | |
| 13 | Not used | |
| 14 | MTR2 (THROTTLE ACTUATOR) | Drives throttle actuator |
| 15 | INJL3 (No. 3 INJECTOR -) | Drives No. 3 injector |
| 16 | INJL4 (No. 4 INJECTOR -) | Drives No. 4 injector |
| 17 | INJL5 (No. 5 INJECTOR -) | Drives No. 5 injector |
| 18 | INJL1 (No. 1 INJECTOR -) | Drives No. 1 injector |
| 19 | AFHTB2 (FRONT AIR FUEL RATIO (FRONT A/F) SENSOR (BANK 2, SENSOR 1) HEATER CONTROL) | Drives front A/F sensor (Bank 2, Sensor 1) heater |
| 20 | Not used | |
| 21 | VTCINB1 (VTC OIL CONTROL SOLENOID VALVE A (BANK 1)) | Drives VTC oil control solenoid valve A (Bank 1) |
| 22 | VTCINB2 (VTC OIL CONTROL SOLENOID VALVE A (BANK 2)) | Drives VTC oil control solenoid valve A (Bank 2) |
| 23 | WGMTR1 (TURBOCHARGER WASTEGATE CONTROL ACTUATOR + SID) | Drives turbocharger wastegate control actuator |
| 24 | Not used | |
| 25 | INJH6 (No. 6 INJECTOR +) | Drives No. 6 injector |
| 26 | INJH2 (No. 2 INJECTOR +) | Drives No. 2 injector |
| 27 | HPUMPH (HIGH PRESSURE FUEL PUMP +) | Drives fuel control solenoid (built into high pressure fuel pump) |
| 28 | SO2HT (SECONDARY HEATED OXYGEN SENSOR (SECONDARY HO2S) (SENSOR 2) HEATER CONTROL) | Drives secondary HO2S (Sensor 2) heater |
| 29 | Not used | |
| 30 | VTCEXB1 (VTC OIL CONTROL SOLENOID VALVE B (BANK 1)) | Drives VTC oil control solenoid valve B (Bank 1) |
| 31 | VTCEXB2 (VTC OIL CONTROL SOLENOID VALVE B (BANK 2)) | Drives VTC oil control solenoid valve B (Bank 2) |
| 32 | WGMTR2 (TURBOCHARGER WASTEGATE CONTROL ACTUATOR - SIDE) | Drives turbocharger wastegate control actuator |
| 33 | Not used | |
| 34 | INJL6 (No. 6 INJECTOR -) | Drives No. 6 injector |
| 35 | INJL2 (No. 2 INJECTOR -) | Drives No. 2 injector |
| 36 | HPUMPL (LOW PRESSURE FUEL PUMP -) | Drives fuel control solenoid (built into low pressure fuel pump) |
| 37 | Not used | |
| 38 | Not used | |
| 39 | Not used | |
| 40 | KSB1 (KNOCK SENSOR 1 (BANK 1)) | Detects knock sensor 1 (Bank 1) signal |
| 41 | KSB2 (KNOCK SENSOR 2 (BANK 2)) | Detects knock sensor 2 (Bank 2) signal |
| 42 | Not used | |
| 43 | CSS (ROCKER ARM OIL CONTROL SOLENOID) | Drives rocker arm oil control solenoid |
| 44 | Not used | |
| 45 | PCS (EVAPORATIVE EMISSION (EVAP) CANISTER PURGE VALVE) | Drives EVAP canister purge valve |
| 46 | IGN01 (No. 1 IGNITION COIL PULSE) | Drives No. 1 ignition coil |
| 47 | IGN02 (No. 2 IGNITION COIL PULSE) | Drives No. 2 ignition coil |
| 48 | IGN03 (No. 3 IGNITION COIL PULSE) | Drives No. 3 ignition coil |
| 49 | IGN04 (No. 4 IGNITION COIL PULSE) | Drives No. 4 ignition coil |
| 50 | Not used | |
| 51 | Not used |
| Terminal number | Terminal name | Description |
|---|---|---|
| 52 | SG1 (SENSOR GROUND) | Sensor ground |
| 53 | KSSGB1 (KNOCK SENSOR 1 (BANK 1) GROUND) | Sensor ground for knock sensor 1 (Bank 1) |
| 54 | KSSGB2 (KNOCK SENSOR 2 (BANK 2) GROUND) | Sensor ground for knock sensor 2 (Bank 2) |
| 55 | Not used | |
| 56 | Not used | |
| 57 | Not used | |
| 58 | ABV (TURBOCHARGER BYPASS CONTROL SOLENOID VALVE) | Drives turbocharger bypass control solenoid valve |
| 59 | Not used | |
| 60 | Not used | |
| 61 | IGN05 (No. 5 IGNITION COIL PULSE) | Drives No. 5 ignition coil |
| 62 | IGN06 (No. 6 IGNITION COIL PULSE) | Drives No. 6 ignition coil |
| 63 | VCC1 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 64 | WGL (TURBOCHARGER WASTEGATE CONTROL ACTUATOR POSITION SENSOR) | Detects turbocharger wastegate control actuator position sensor signal |
| 65 | THL1 (THROTTLE POSITION (TP) SENSOR A) | Detects TP sensor A signal |
| 66 | SG11 (SENSOR GROUND) | Sensor ground |
| 67 | IAT12 (INTAKE AIR TEMPERATURE (IAT) SENSOR 2) | Detects IAT sensor 2 signal |
| 68 | Not used | |
| 69 | Not used | |
| 70 | Not used | |
| 71 | Not used | |
| 72 | Not used | |
| 73 | SG2 (SENSOR GROUND) | Sensor ground |
| 74 | VCC7 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 75 | VCC8 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 76 | VCC2 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 77 | VCC3 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 78 | Not used | |
| 79 | THL2 (THROTTLE POSITION (TP) SENSOR B) | Detects TP sensor B signal |
| 80 | SG7 (SENSOR GROUND) | Sensor ground |
| 81 | TW (ENGINE COOLANT TEMPERATURE (ECT) SENSOR 1) | Detects ECT sensor 1 signal |
| 82 | OPSEN (ENGINE OIL PRESSURE SENSOR) | Detects engine oil pressure sensor signal |
| 83 | SG8 (SENSOR GROUND) | Sensor ground |
| 84 | Not used | |
| 85 | Not used | |
| 86 | Not used | |
| 87 | SG9 (SENSOR GROUND) | Sensor ground |
| 88 | VCC9 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 89 | SG10 (SENSOR GROUND) | Sensor ground |
| 90 | SG3 (SENSOR GROUND) | Sensor ground |
| 91 | POILCS (ROCKER ARM OIL PRESSURE SENSOR) | Detects rocker arm oil pressure sensor signal |
| 92 | PF (FUEL RAIL PRESSURE SENSOR) | Detects fuel rail pressure sensor signal |
| 93 | Not used | |
| 94 | AFCB2 (VIRTUAL GROUND BANK 2) | Provides reference voltage for front A/F sensor (Bank 2, Sensor 1) |
| 95 | Not used | |
| 96 | AFCB1 (VIRTUAL GROUND BANK 1) | Provides reference voltage for rear A/F sensor (Bank 1, Sensor 1) |
| 97 | VCC11 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| Terminal number | Terminal name | Description |
|---|---|---|
| 98 | SO2 (SECONDARY HEATED OXYGEN SENSOR (SECONDARY HO2S) (SENSOR 2)) | Detects secondary HO2S (Sensor 2) signal |
| 99 | Not used | |
| 100 | CAMEXB1 (CAMSHAFT POSITION (CMP) SENSOR B (BANK 1)) | Detects CMP sensor B (Bank 1) signal |
| 101 | CAMEXB2 (CAMSHAFT POSITION (CMP) SENSOR B (BANK 2)) | Detects CMP sensor B (Bank 2) signal |
| 102 | CRKP (CRANKSHAFT POSITION (CKP) SENSOR) | Detects CKP sensor signal |
| 103 | Not used | |
| 104 | Not used | |
| 105 | PB (MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR) | Detects MAP sensor signal |
| 106 | Not used | |
| 107 | AFVB2 (VS CELL+ BANK 2) | Detects front A/F sensor (Bank 2, Sensor 1) VS cell signal |
| 108 | Not used | |
| 109 | AFVB1 (VS CELL+ BANK 1) | Detects rear A/F sensor (Bank 1, Sensor 1) VS cell signal |
| 110 | VCC10 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 111 | SO2SG (SECONDARY HEATED OXYGEN SENSOR (SECONDARY HO2S) (SENSOR 2) SENSOR GROUND) | Sensor ground for secondary HO2S (Sensor 2) |
| 112 | Not used | |
| 113 | CAMINB1 (CAMSHAFT POSITION (CMP) SENSOR A (BANK 1)) | Detects CMP sensor A (Bank 1) signal |
| 114 | CAMINB2 (CAMSHAFT POSITION (CMP) SENSOR A (BANK 2)) | Detects CMP sensor A (Bank 2) signal |
