Connector Identification
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | Go To Figure |
|---|---|
| Camshaft Position Sensor Wiring Harness Connector | Fig 1 |
| Crankshaft Position Sensor Wiring Harness Connector | Fig 2 |
| ECT Sensor Connector Wiring Harness Connector | Fig 3 |
| Engine Speed Sensor Connector (Sensor Side) | Fig 4 |
| Engine Speed Sensor Wiring Harness Connector | Fig 2 |
| EVAP Canister Purge Valve Wiring Harness Connector | Fig 3 |
| Fuel Injector Wiring Harness Connector | Fig 3 |

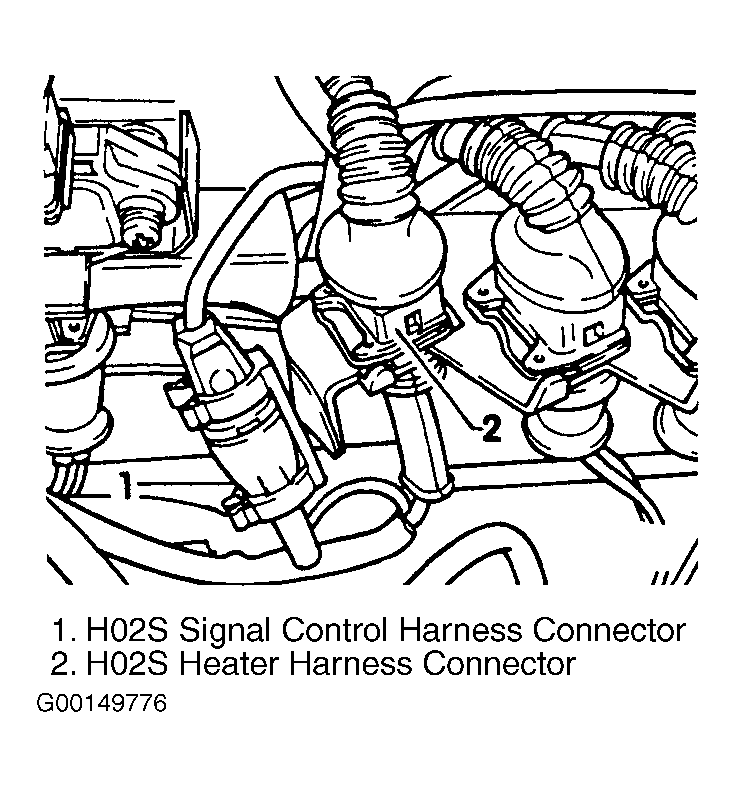

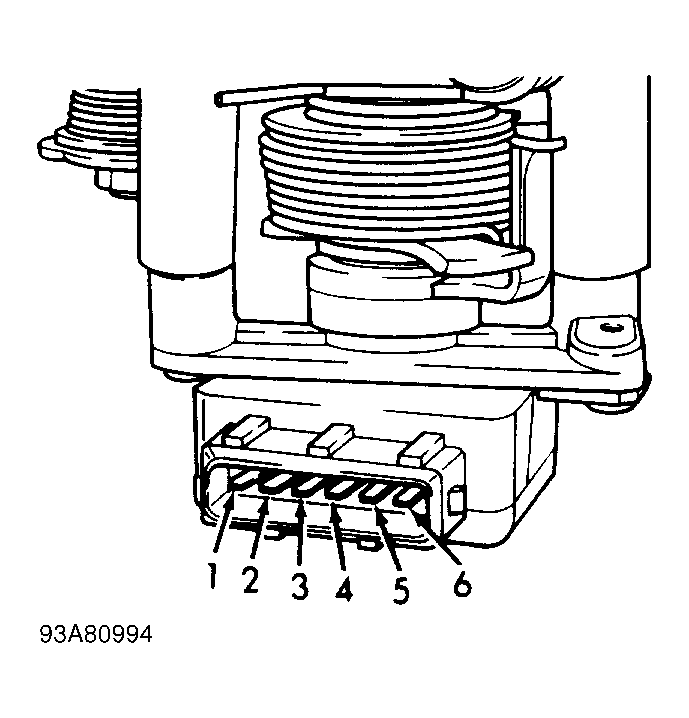

| HO2S Black 2-Pin Heater Wiring Harness Connector | Fig 3 |
| HO2S Wiring Harness Connector | Fig 5 |
| IAC Valve Wiring Harness Connector | Fig 3 |
| Ign. Coil Power Out Stage 4-Pin Wiring Harness Connector | Fig 6 |
| Knock Sensor Wiring Harness Connector | Fig 2 |
| Knock Sensor Connector (Sensor Side) | Fig 4 |
| MAF Sensor Wiring Harness Connector | Fig 7 |
| Motronic (ECM) 55 Pin Wiring Harness Connector | Figure |
| Pressure Sensor Wiring Harness Connector | Fig 2 |
| Throttle Position Sensor Wiring Harness Connector | Fig 7 |
| Throttle Position Sensor Connector (Sensor Side) | Fig 8 |

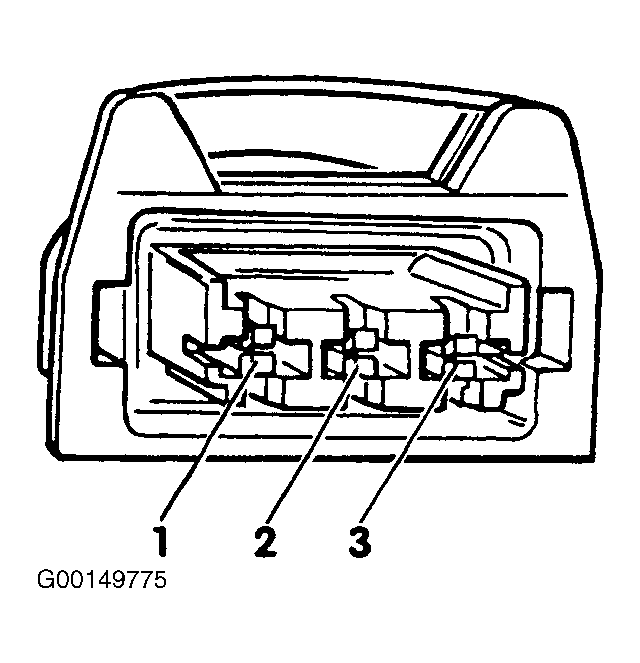

Fig 2: Identifying Crankshaft Position, Engine Speed, Knock & Pressure Sensor Wiring Harness Connector Terminals
Fig 3: Identifying Fuel Injector, ECT Sensor, EVAP Canister Purge Valve, HO2S Heater & IAC Wiring Harness Connector Terminals
