Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Fuse Panel (Instrument Panel) (Left) | Behind left side of dash. |
| Fuse Panel (Instrument Panel) (Right) | Behind right side of dash. |
| Fuse Panel (Luggage Compartment) (Left) | Left side of luggage compartment. |
| Main Fuse Panel (Right Kick Panel) | Behind upper right kick panel. |

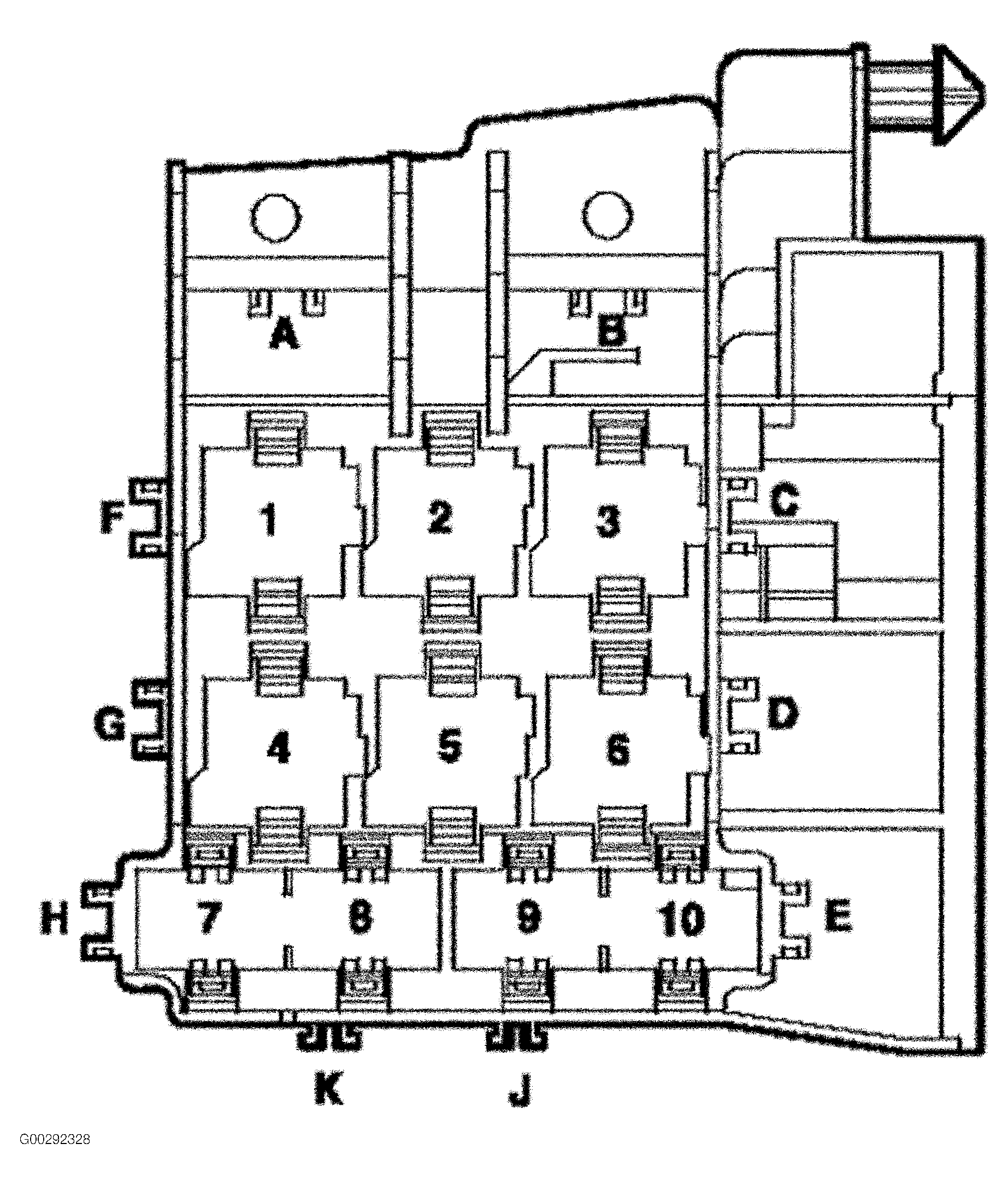

| Power (Memory) Seat Circuit Breaker No. 1 (D) | On relay & fuse panel at left side of dash. See Figure . |
| Power (Memory) Seat Circuit Breaker No. 2 (E) | On relay & fuse panel at left side of dash. See Figure . |
| Relay & Fuse Panel (Instrument Panel) (Left) | Behind left side of dash. |
| Relay & Fuse Panel (Luggage Compartment) (Right) | At right side of luggage compartment. |
| Relay Panel (Plenum Chamber E-Box) | In plenum chamber E-box. |
| Relay Panel, (Right Kick Panel) | At right front kick panel. |
