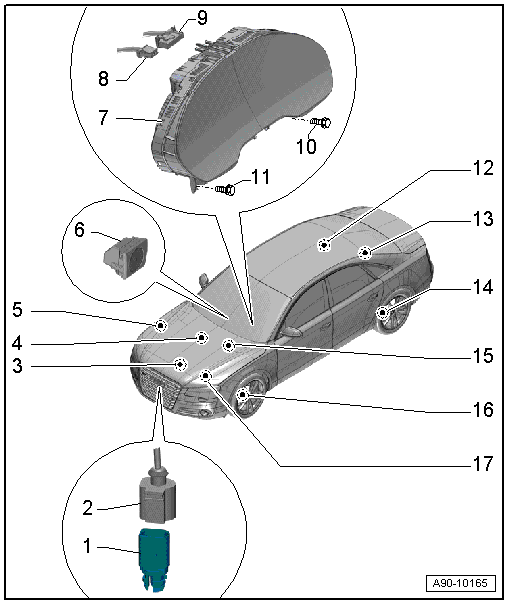

Overview - Instrument Cluster
- Outside Air Temperature Sensor -G17-
- Removing and installing, refer to OUTSIDE AIR TEMPERATURE SENSOR, REMOVING AND INSTALLING .
- Connector
- For Outside Air Temperature Sensor -G17-
- Oil Level Thermal Sensor -G266-
- Removing and installing, refer to [For engine(s) CDRA] Oil Pan/Oil Pump or [For engine(s) CTUB] Oil Pan/Oil Pump or [For engine(s) CPNA] Oil Pan/Oil Pump or [For engine(s) CEJA] Oil Pan/Oil Pump .
- Oil Pressure Switch
- Removing and installing, refer to [For engine(s) CDRA] Oil Pan/Oil Pump or [For engine(s) CTUB] Oil Pan/Oil Pump or [For engine(s) CPNA] Oil Pan/Oil Pump or [For engine(s) CEJA] Oil Pan/Oil Pump .
- Windshield Washer Fluid Level Sensor -G33-
- Removing and installing, refer to WINDSHIELD WASHER FLUID LEVEL SENSOR, REMOVING AND INSTALLING .
- Analog Clock -Y-
- Removing and installing, refer to CLOCK, REMOVING AND INSTALLING .
- Instrument Cluster
- With Instrument Cluster Control Module -J285-
- Removing and installing, refer to INSTRUMENT CLUSTER WITH Instrument Cluster Control Module -J285-, REMOVING AND INSTALLING .
- Multi-pin connector pin assignment, refer to INSTRUMENT CLUSTER MULTI-PIN CONNECTOR CONTACT ASSIGNMENT .
- Fiber Optic Cable Connector
- Seal with Fiber-Optic Repair Set - Connector Protective Caps VAS6223/9
- Connector
- For instrument cluster
- Bolt
- 3 Nm
- Bolt
- 3 Nm
- Fuel Level Sensor -G-
- Multi-pin connector assignment, refer to Fuel Level Sensor -G- CONNECTOR ASSIGNMENT .
- Fuel Level Sensor 2 -G169-
- Multi-pin connector assignment, refer to Fuel Level Sensor 2 -G169- CONNECTOR ASSIGNMENT .
- Rear Brake Pad Wear Sensor
- Left Rear Brake Pad Wear Sensor -G36-, Right Rear Brake Pad Wear Sensor -G37-
- Removing and Installing, refer to Overview - Front Brakes .
- Brake Fluid Level Warning Switch -F34-
- Removing and Installing, refer to Overview - Front Brake Caliper .
- Front Brake Pad Wear Sensor
- Left Front Brake Pad Wear Sensor -G34-, Right Front Brake Pad Wear Sensor -G35-
- Removing and Installing, refer to Overview - Front Brakes .
- Engine Coolant Level Warning Switch -F66-
