Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

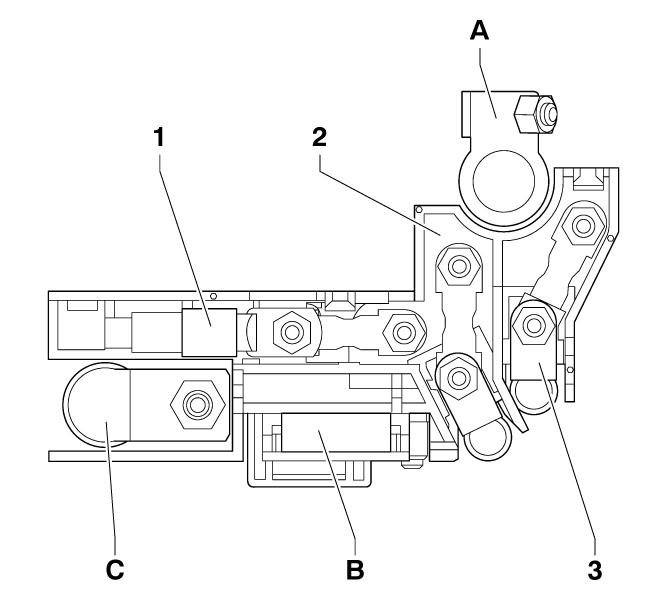

| Battery Interrupt Igniter (B) | In main fuse box. See Figure. |

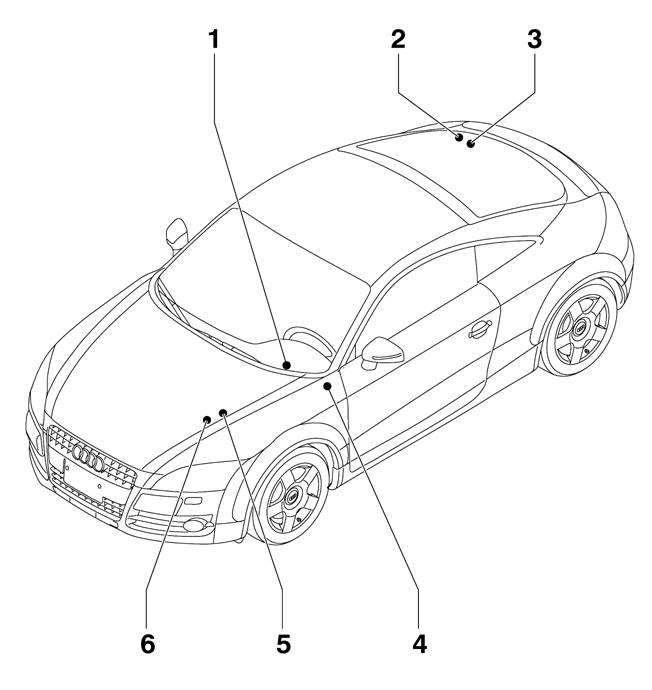

| Circuit Breaker (Below Instrument Panel) (1) | Left side of dash. See Figure. |

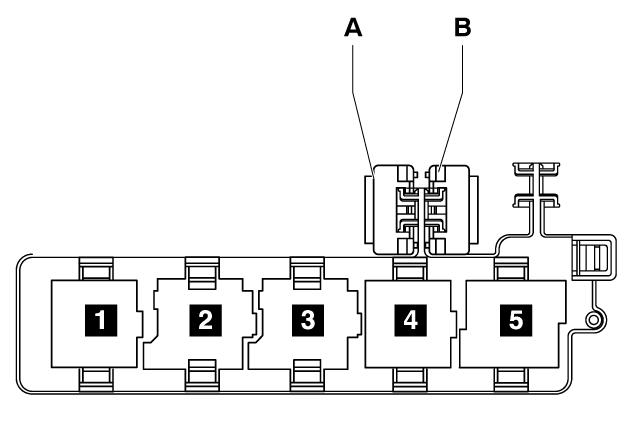

| Driver Power Seat Adjustment Circuit Breaker (B) | In fuse holder (below instrument panel). See Figure. |
| Fuse Panel (Luggage Compartment) (2) | Right side of luggage compartment. See Figure. |
| Fuse Panel (SA) (6) | Left side of engine compartment. See Figure. |
| Fuse Panel (SB) (5) | Left side of engine compartment. See Figure. |
| Fuse Panel (SC) (4) | Left side of dash. See Figure. |

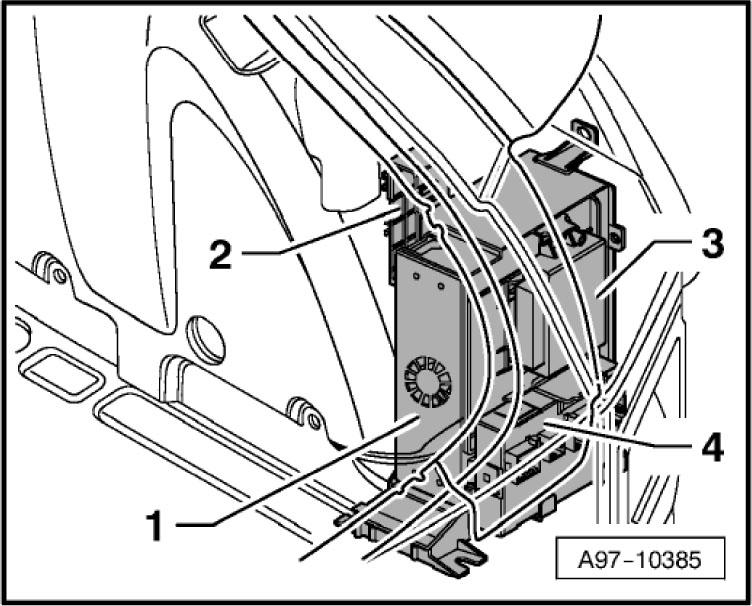

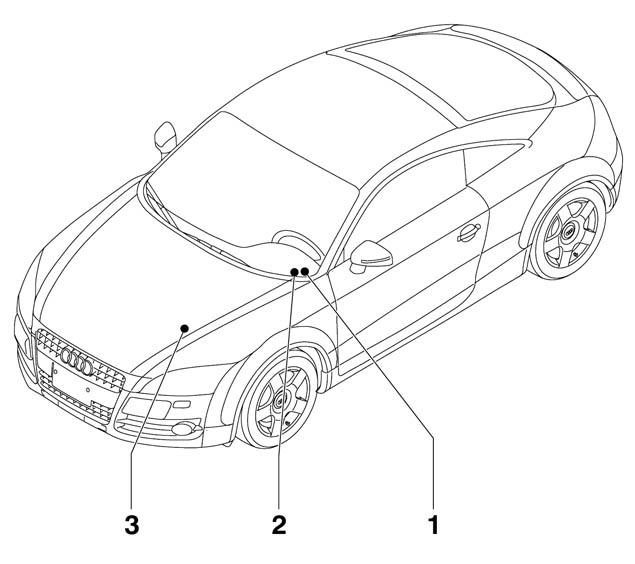

| Relay Panel (Below Instrument Panel) (1) | Below left side of instrument panel. See Figure. |
| Relay Panel (On E-Box) (3) | Left side of engine compartment. See Figure. |
| Relay Panel (On Vehicle Electrical System Control Module) (2) | Below left side of instrument panel. See Figure. |
