Relays & Solenoids: Relays

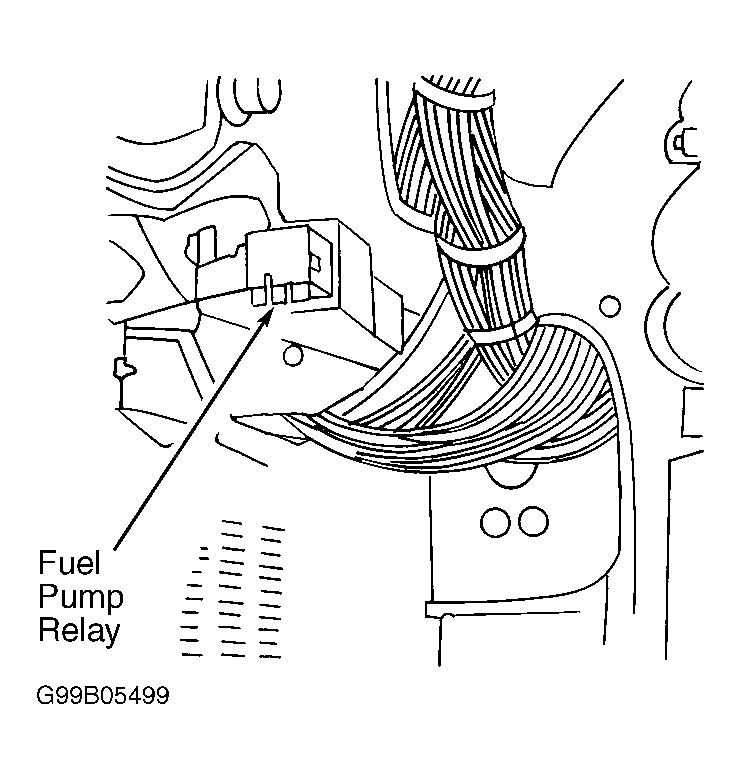

For fuel pump relay, see FUEL DELIVERY under FUEL SYSTEM. For relay locations, see DME & FUEL PUMP RELAY LOCATION table. See Fig 1-Fig 4 .
DME & FUEL PUMP RELAY LOCATION
| Application | Location | ||
|---|---|---|---|
| 3-Series | |||
| Z3 | |||
| DME Relay | Right Rear Corner Of Engine Compartment, Next To DME PCM | ||
| Fuel Pump Relay | Under Left Side Of Instrument Panel, Next To Kick Panel | ||
| E36 (Except Z3) | |||
| DME & Fuel Pump Relays | Left Rear Corner Of Engine Compartment, In Relay Box | ||
| E46 | |||
| DME Relay | Left Rear Corner Of Engine Compartment, In Relay/PCM Box | ||
| Fuel Pump Relay | Behind Glove Box | ||
| 5-Series & 7-Series | |||
| DME Relay | Right Rear Corner Of Engine Compartment, Next To DME PCM | ||
| Fuel Pump Relay | Right Side Of Trunk | ||
| 8-Series | |||
| DME & Fuel Pump Relays | Right Rear Corner Of Engine Compartment, Next To DME PCM | ||
