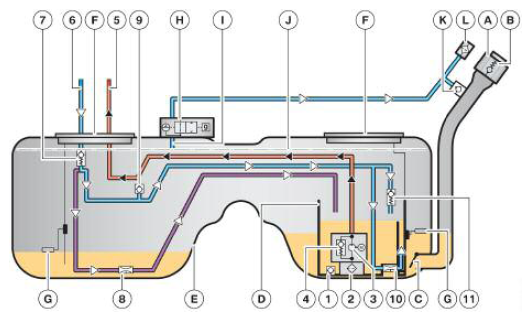

E70 Fuel Tank
INDEX EXPLANATION CHART
| Index | Explanation |
|---|---|
| A | Fuel filler cap |
| B | Pressure relief valve |
| C | Non-return valve |
| D | Surge chamber |
| E | Fuel tank |
| F | Service cap |
| G | Lever-type sensor |
| H | Filler vent valve |
| I | Connection |
| J | Maximum fill level |
| K | Non-return valve |
| L | Filter |
| 1 | Initial fill valve |
| 2 | Intake mesh filter |
| 3 | Fuel pump |
| 4 | Pressure relief valve |
| 5 | Feed line |
| 6 | Return line |
| 7 | Leak prevention valve |
| 8 | Suction jet pump |
| 9 | Air inlet valve |
| 10 | Suction jet pump |
| 11 | Pressure relief valve |
