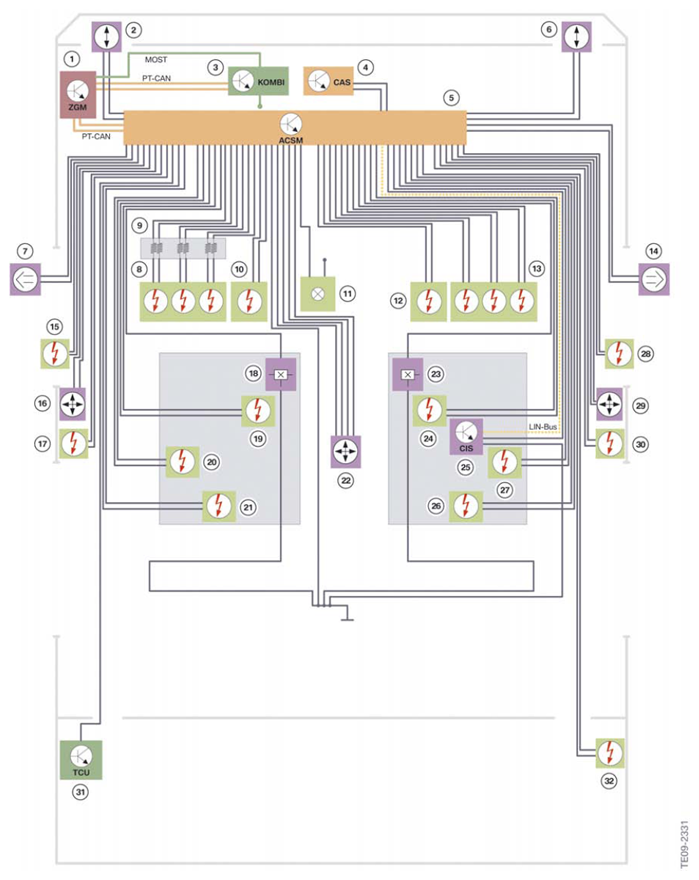

3.1.2. System wiring diagram
COMPONENTS DESCRIPTION CHART
| Index | Explanation |
|---|---|
| 1 | Central Gateway Module |
| 2 | Acceleration sensor, left engine support |
| 3 | Instrument cluster |
| 4 | Car Access System |
| 5 | Crash Safety Module |
| 6 | Acceleration sensor, right engine support |
| 7 | Door airbag sensor, front left (pressure) |
| 8 | Driver's airbag, two-stage with ventilation |
| 9 | Clock spring |
| 10 | Knee airbag, driver |
| 11 | Indicator lamp for front passenger airbag deactivation |
| 12 | Knee airbag, passenger |
| 13 | Front passenger airbag, two-stage with ventilation |
| 14 | Door airbag sensor, front right (pressure) |
| 15 | Head airbag, left |
| 16 | Acceleration sensor, B-pillar left |
| 17 | Automatic reel with adaptive force limiter, driver's side |
| 18 | Seat belt buckle contact, driver's seat |
| 19 | Seat belt pretensioner, driver |
| 20 | Side airbag, driver's side |
| 21 | Active head restraint, driver |
| 22 | Central sensor |
| 23 | Seat belt buckle contact, front passenger side |
| 24 | Seat belt pretensioner, front passenger |
| 25 | Seat-occupancy mat, CIS mat |
| 26 | Active head restraint, passenger |
| 27 | Side airbag, passenger side |
| 28 | Head air bag, right |
| 29 | Acceleration sensor, B-pillar right |
| 30 | Automatic reel with adaptive force limiter, front passenger's side |
| 31 | Telematics Control Unit for emergency call |
| 32 | Safety battery terminal |
