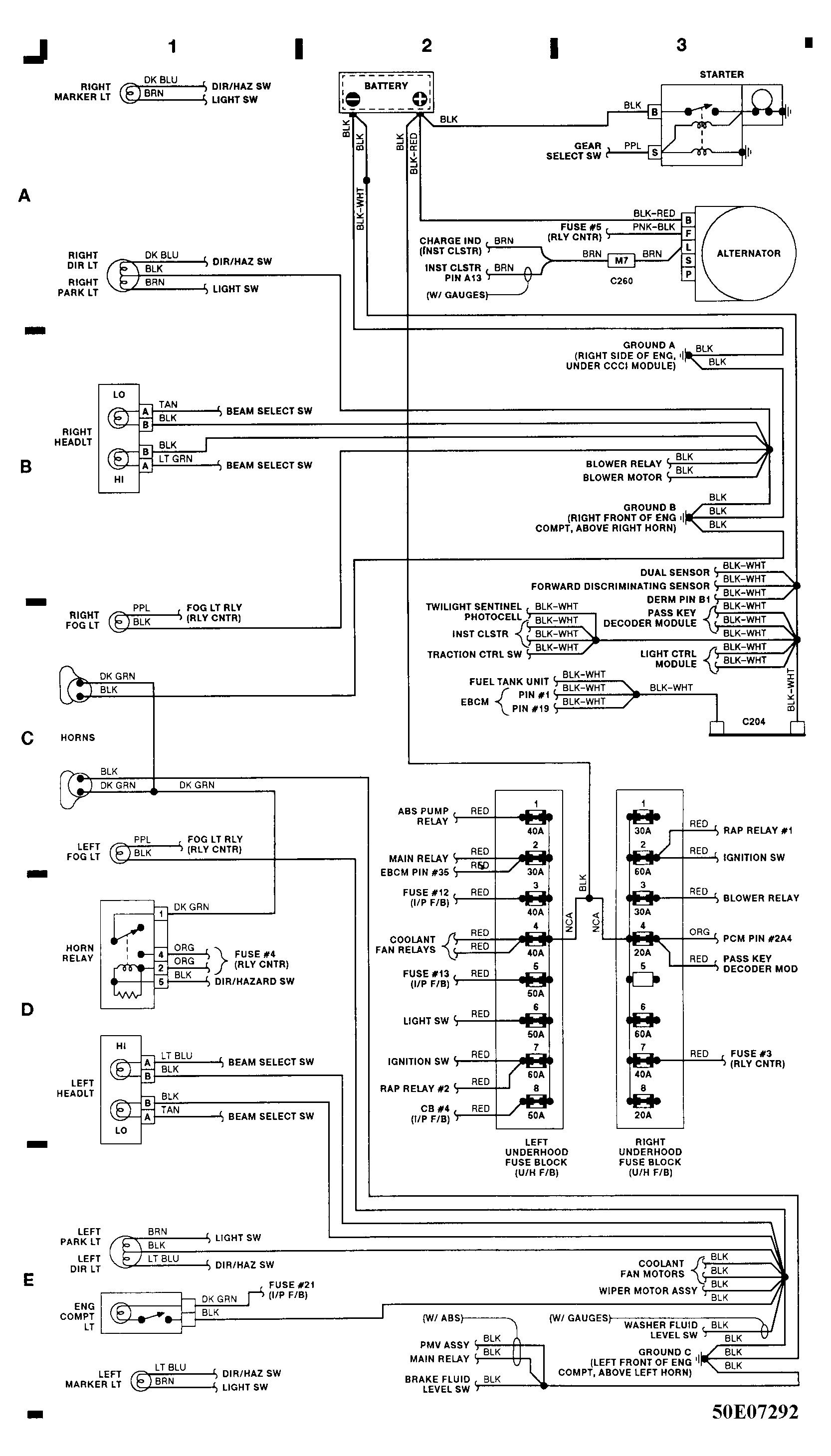

Wiring Diagrams

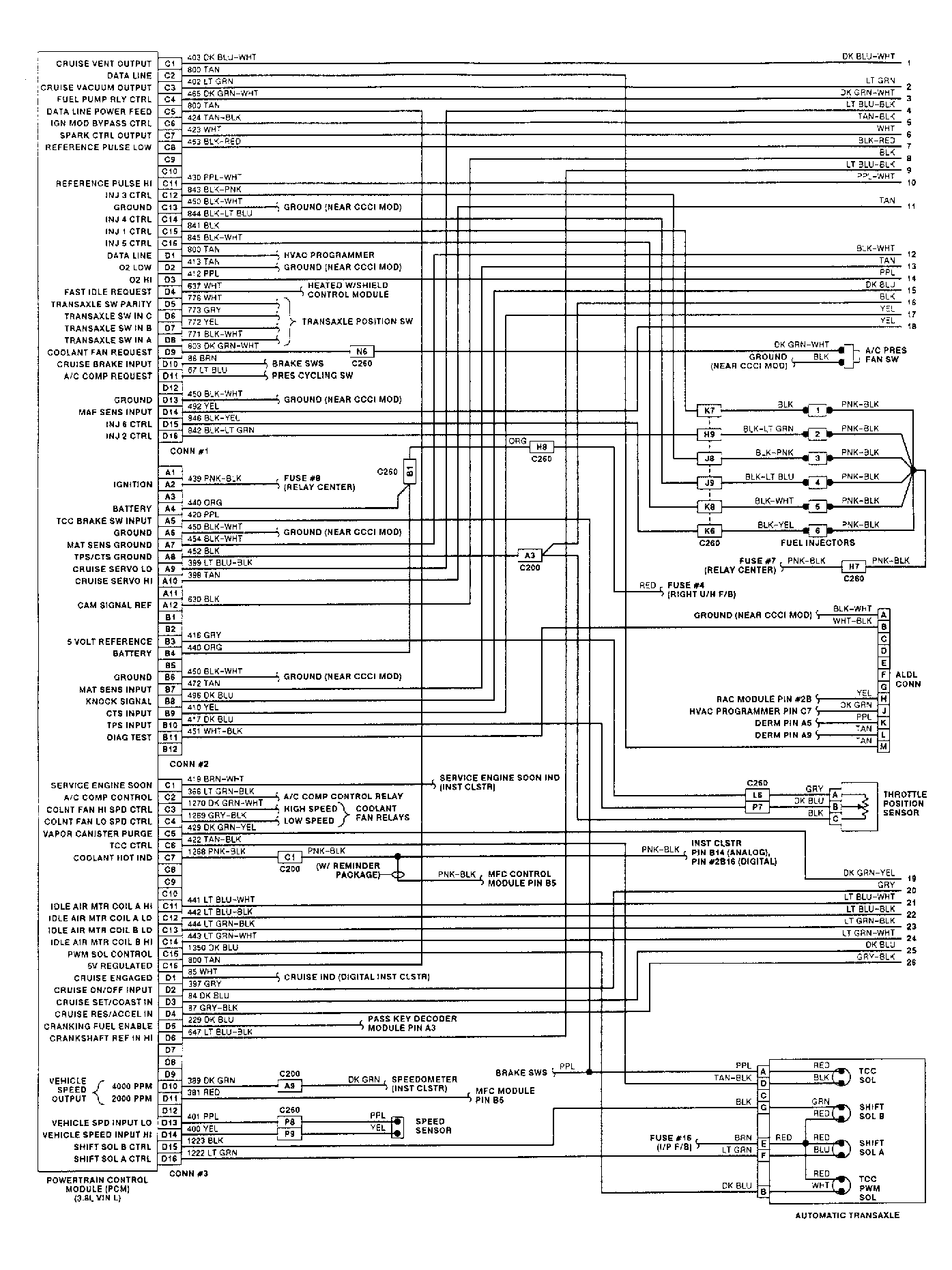

Fig 1: PCM Wiring Diagrams (1 of 2), Bonneville SE (3.8L VIN L)

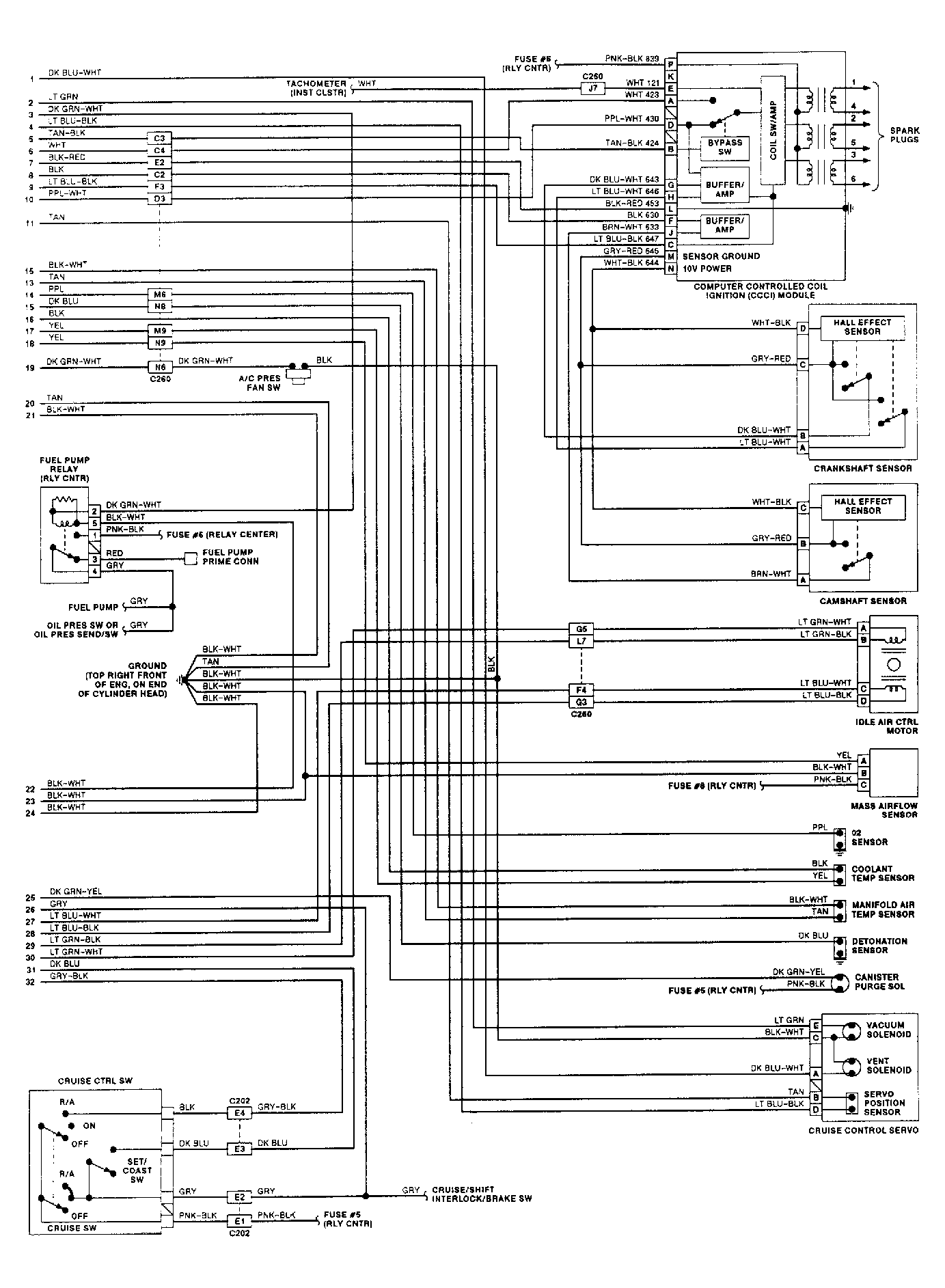

Fig 2: PCM Wiring Diagrams (2 of 2), Bonneville SE (3.8L VIN L)

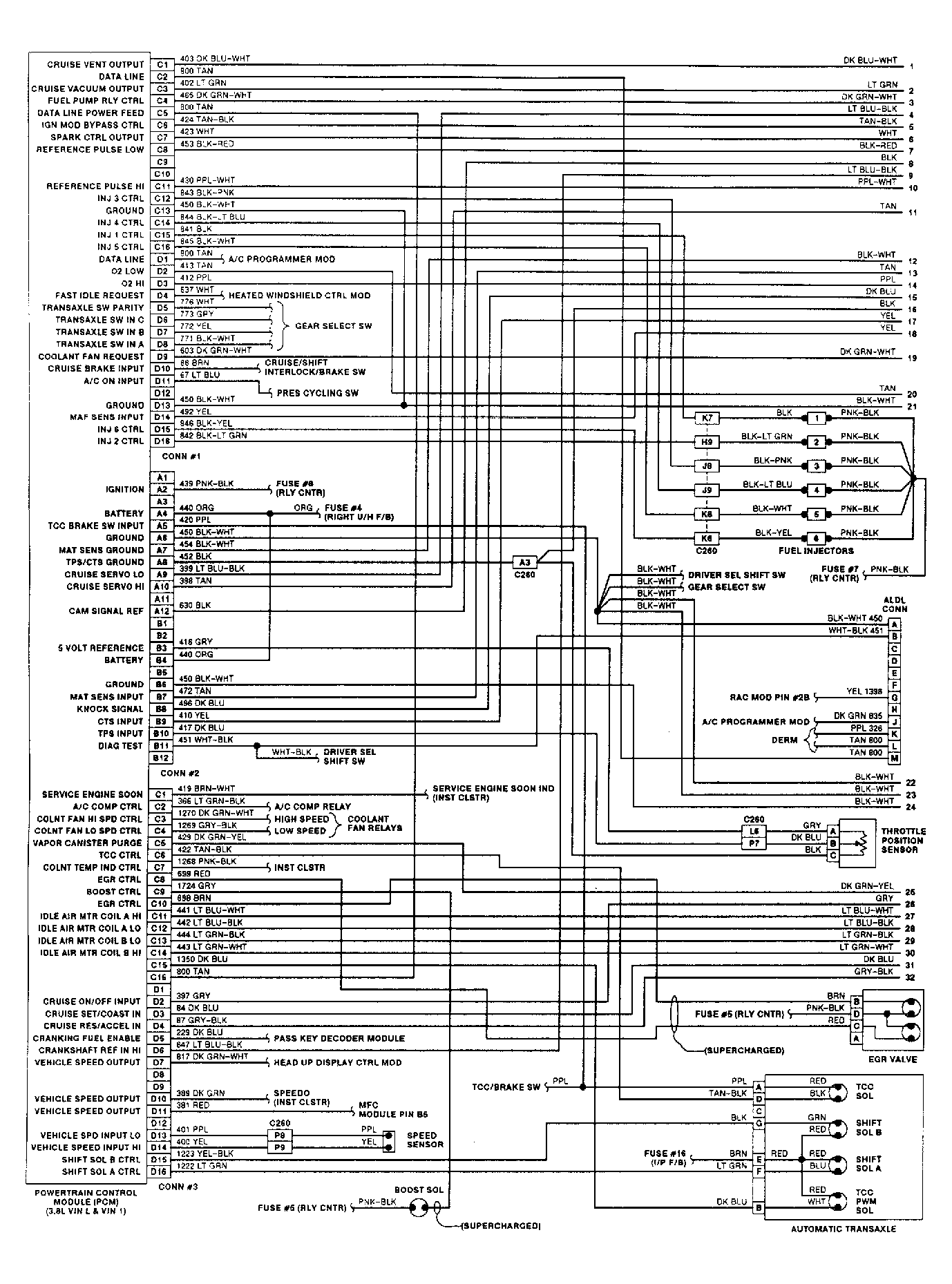

Fig 3: PCM Wiring Diagrams (1 of 2), Bonneville SSE & SSEi (3.8L VIN L)

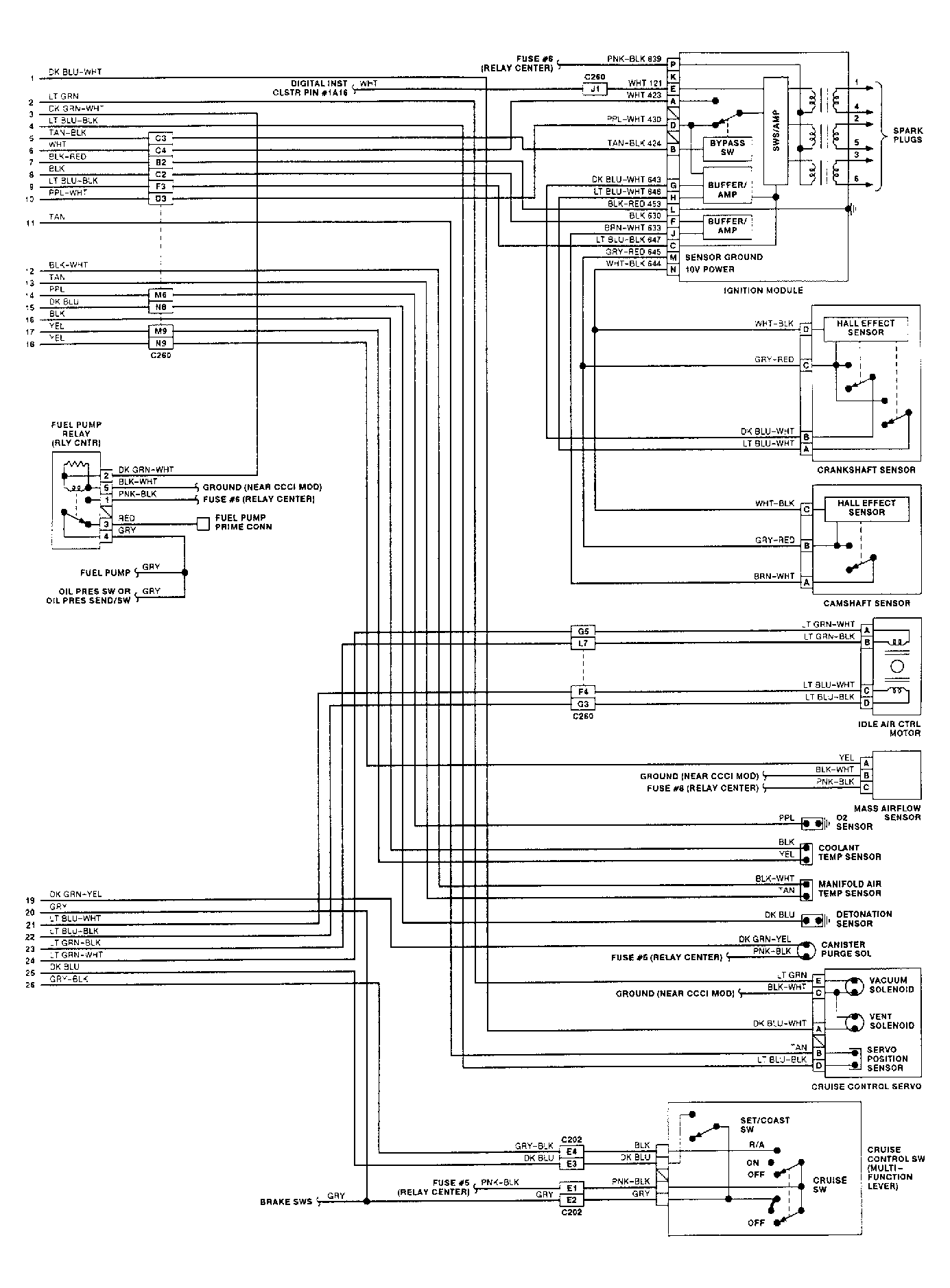

Fig 4: PCM Wiring Diagrams (2 of 2), Bonneville SSE & SSEi (3.8L VIN L)

Fig 5: PCM Wiring Diagrams (1 of 2), Eighty-Eight (3.8L VIN L)

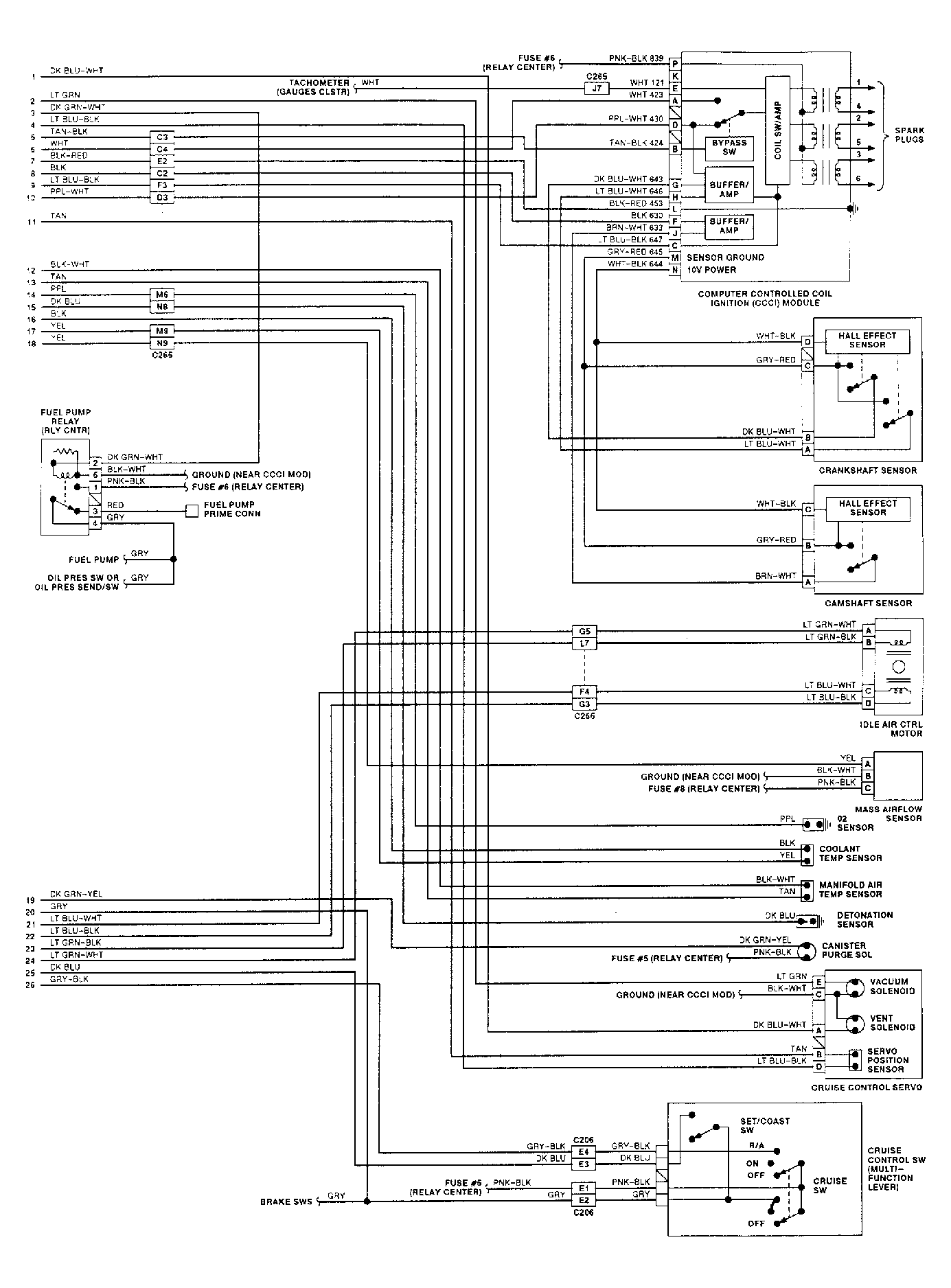

Fig 6: PCM Wiring Diagrams (2 of 2), Eighty-Eight (3.8L VIN L)

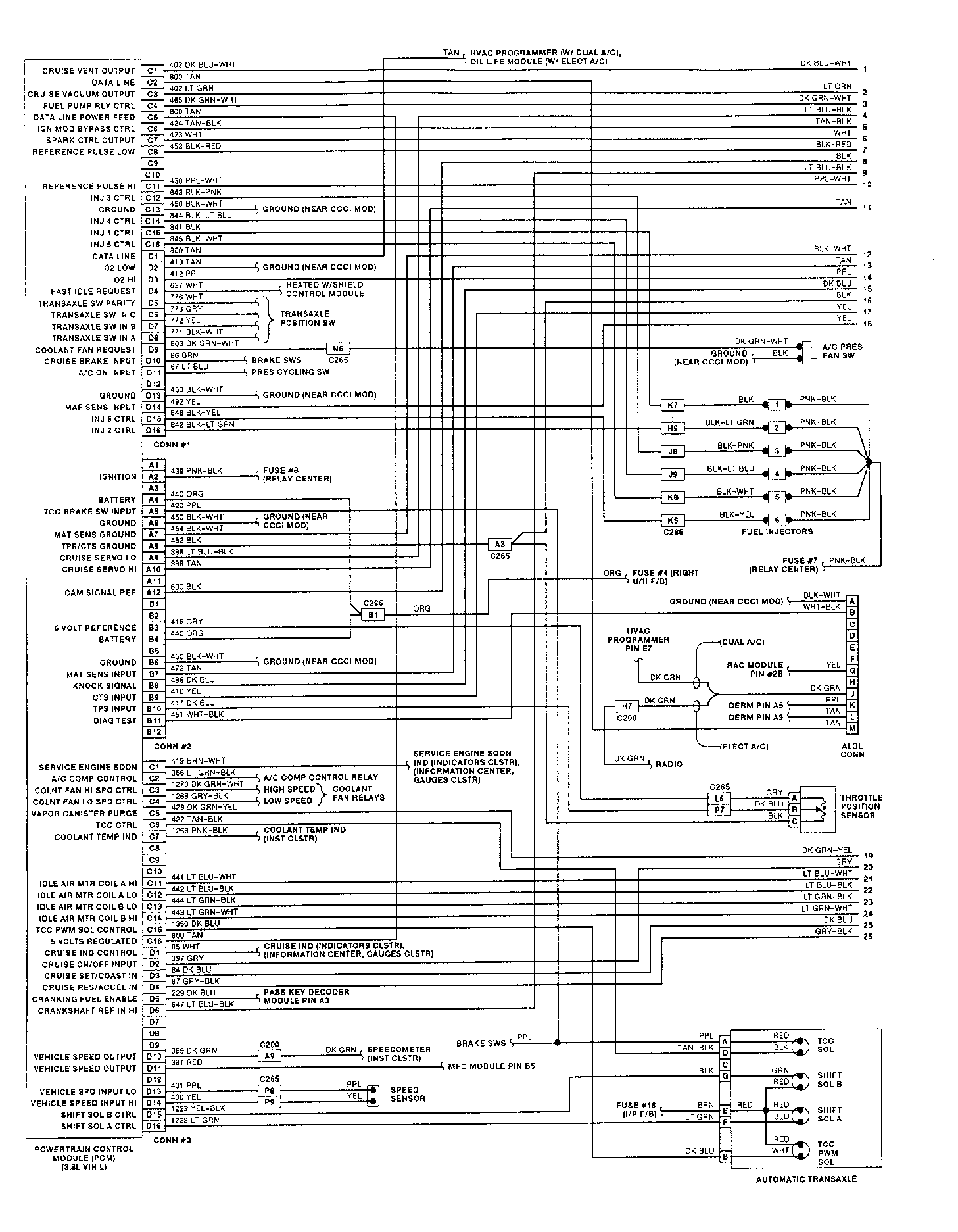

Fig 7: PCM Wiring Diagrams (1 of 2), LeSabre (3.8L VIN L)

Fig 8: PCM Wiring Diagrams (2 of 2), LeSabre (3.8L VIN L)
