Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| Battery Junction Block | |||

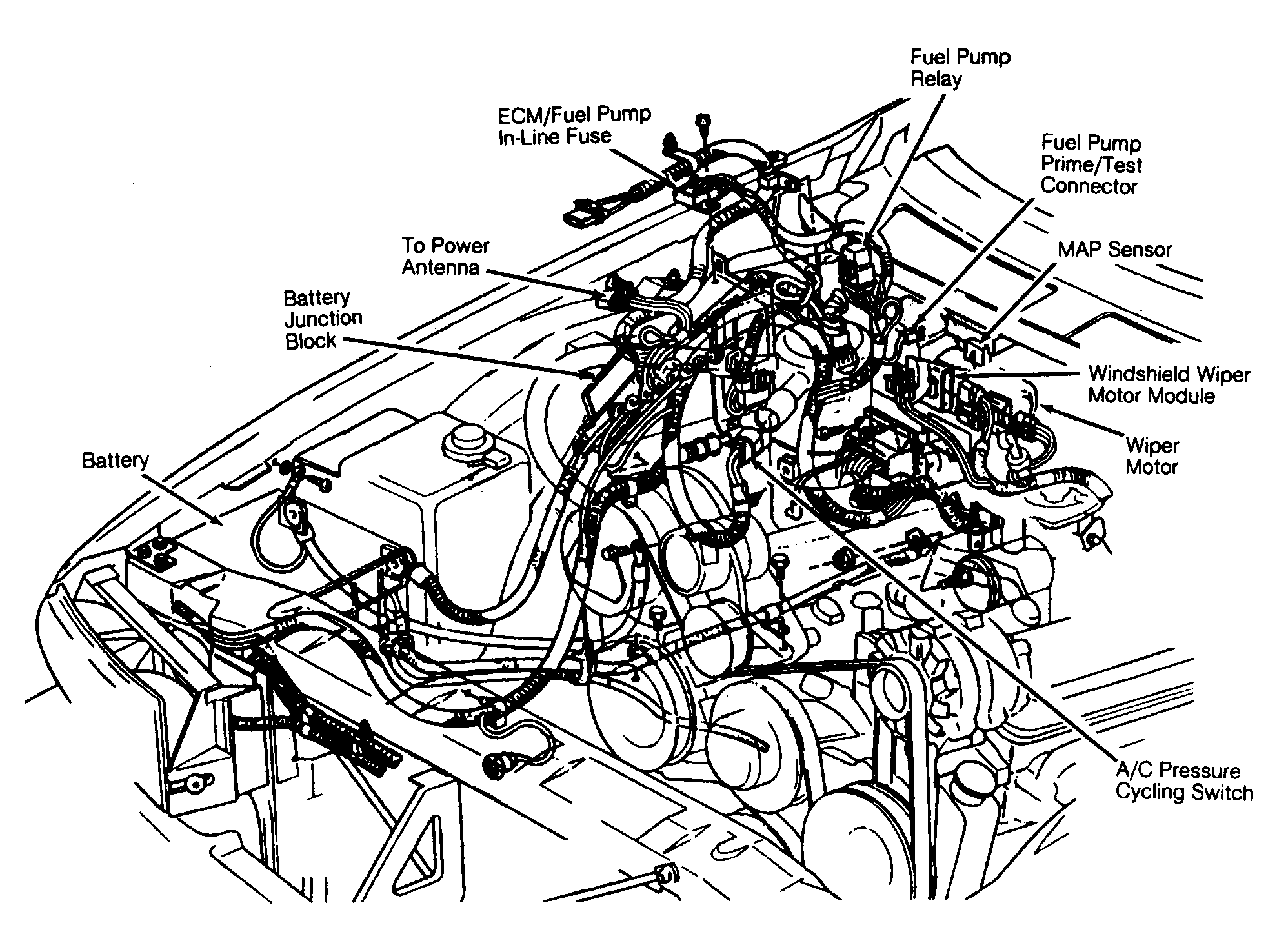

| 4.3L (VIN Z) | On right inner fender panel, near battery. See Figure . | ||
| 5.0L & 5.7L (VIN E & 7) | On right inner fender panel, near battery. See Figure . | ||
| Battery Junction Block | On right inner fender panel, near battery. See Figure . | ||
| Convenience Center | On bracket, behind left side of dash. | ||
| ECM/Fuel Pump Relay In-Line Fuse | |||
| 4.3L (VIN Z) | On relay bracket, on right rear of engine compartment. See Figure & 3. | ||
| Fuse Block | |||
| Auxiliary | On right side of convenience center. | ||
| Main | |||
| 4.3L (VIN Z) | On left side of dash. See Figure . | ||
| 5.0L & 5.7L (VIN E & 7) | On left side of dash. See Figure . | ||
| Fusible Links "A", "B", "C", "D", "E" & "G" (Rust) | On battery junction block, on right side of engine compartment. | ||
| Power Accessory Circuit Breaker (Locks, Seats & Windows) | In fuse block. | ||
