Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| Auxiliary Fuse Block | Left of brake pedal bracket, attached to convenience center. |
| Auxiliary Junction Block | Right side of engine compartment, beneath overflow reservoir. |
| Circuit Breaker Panel | Near base of steering column. |

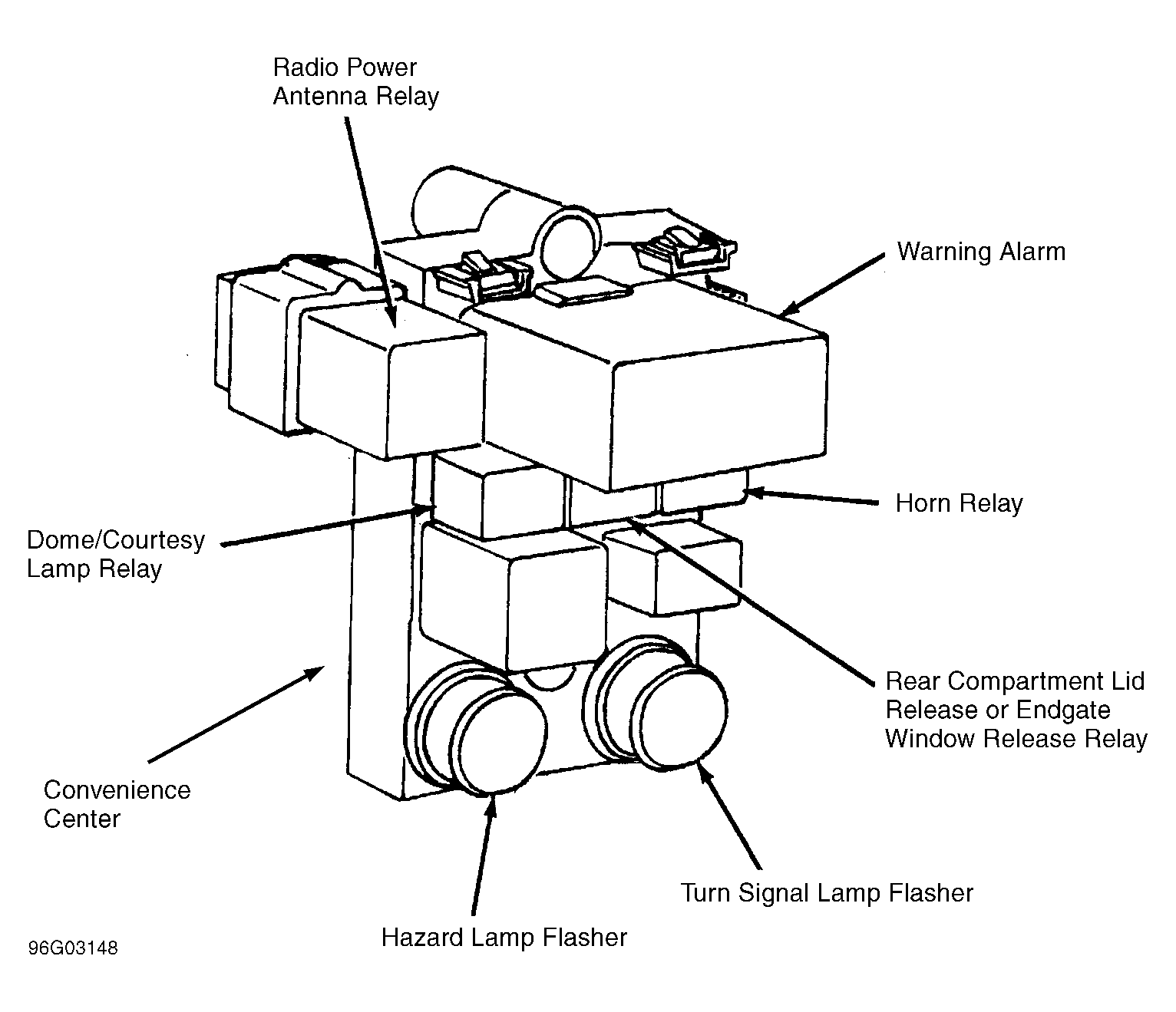

| Convenience Center | Behind left side of dash, on bracket. See Figure. |
| Defogger Circuit Breaker (Rear) | In I/P fuse block. |
| Fusible Links A & B | Bolted to underhood electrical center. |
| Fusible Links C & D | Bolted to auxiliary junction block. |
| I/P Fuse Block | Mounted on left side of dash. See Figure. |
| Power Seats Circuit Breaker | In I/P fuse block. |
| Power Windows Circuit Breaker | In I/P fuse block. |
| Relay Panel | Left rear of tank. |
| Underhood Electrical Center | In engine compartment, on right inner fender panel. See Figure. |
