Right Front of Engine Components (LTG)

Right Front of Engine Components (LTG)

Items
1: Q6F Camshaft Position Actuator Solenoid Valve - Intake Q6F Camshaft Position Actuator Solenoid Valve - Intake
2: Q6E Camshaft Position Actuator Solenoid Valve - Exhaust Q6E Camshaft Position Actuator Solenoid Valve - Exhaust
3: B23E Camshaft Position Sensor - Exhaust B23E Camshaft Position Sensor - Exhaust
4: B52A Heated Oxygen Sensor 1 B52A Heated Oxygen Sensor 1 (LTG)
5: Q42 Turbocharger Wastegate Solenoid Valve (LTG) Q42 Turbocharger Wastegate Solenoid Valve (LTG)
6: Q40 Turbocharger Bypass Solenoid Valve (LTG) Q40 Turbocharger Bypass Solenoid Valve (LTG)
7: G1 A/C Compressor
8: B52B Heated Oxygen Sensor 2 B52B Heated Oxygen Sensor 2
9: Q2 A/C Compressor Clutch Q2 A/C Compressor Clutch (LTG)

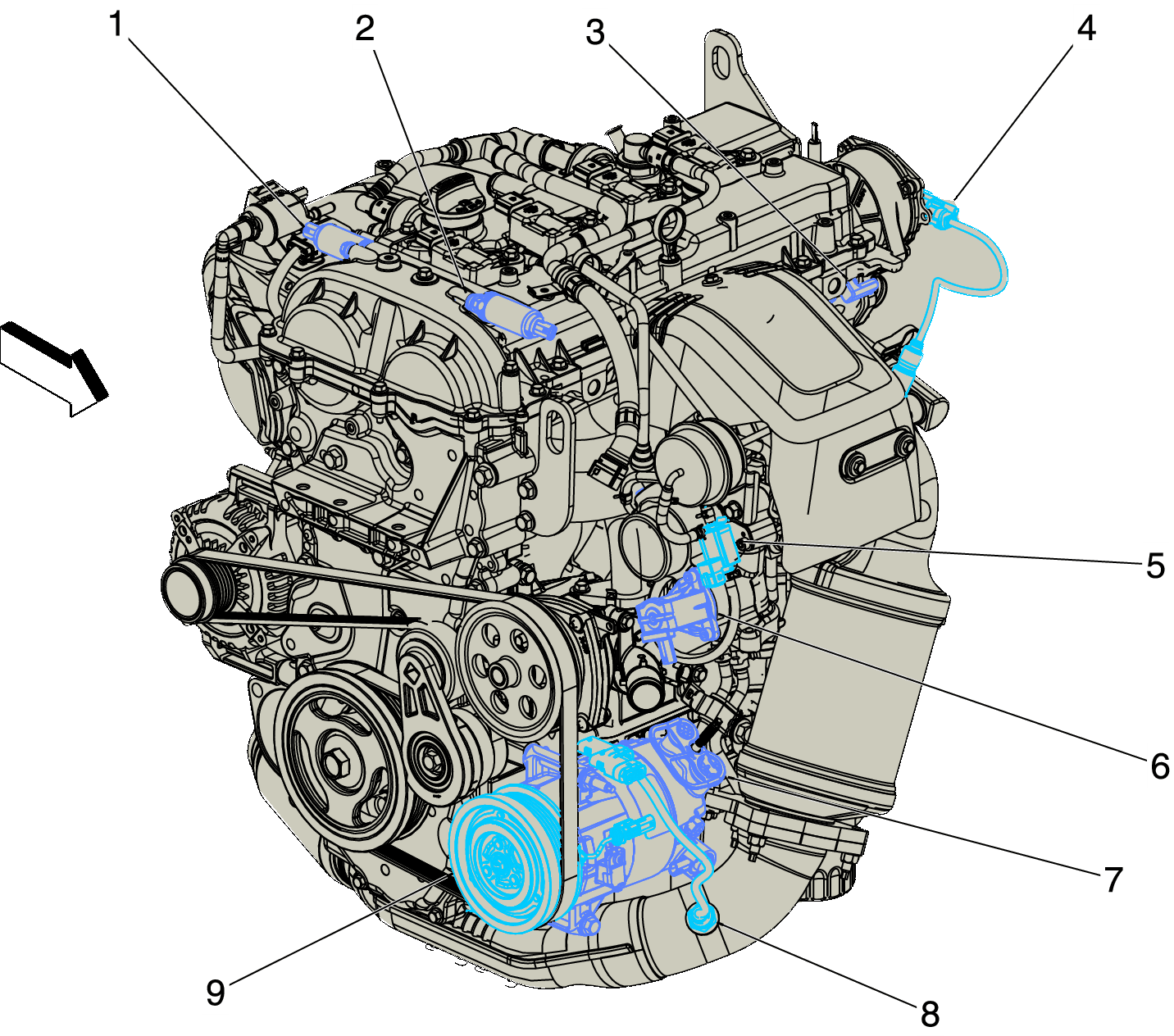

Fig 1: Right Front of Engine Components (LTG)
GM3953017Courtesy of GENERAL MOTORS COMPANY
