Component Locations

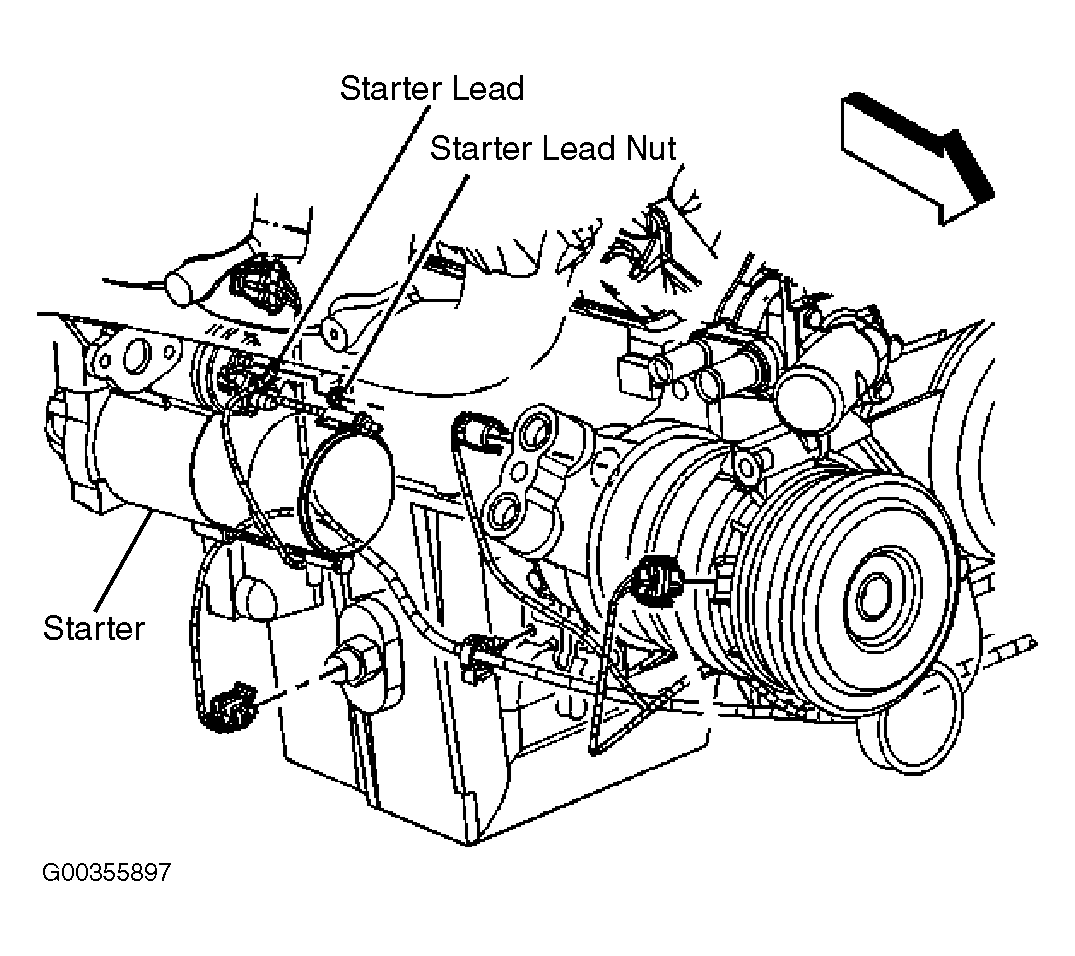

Fig 1: Locating Starter & Components (4.3L Engine)
Courtesy of GENERAL MOTORS CORP.

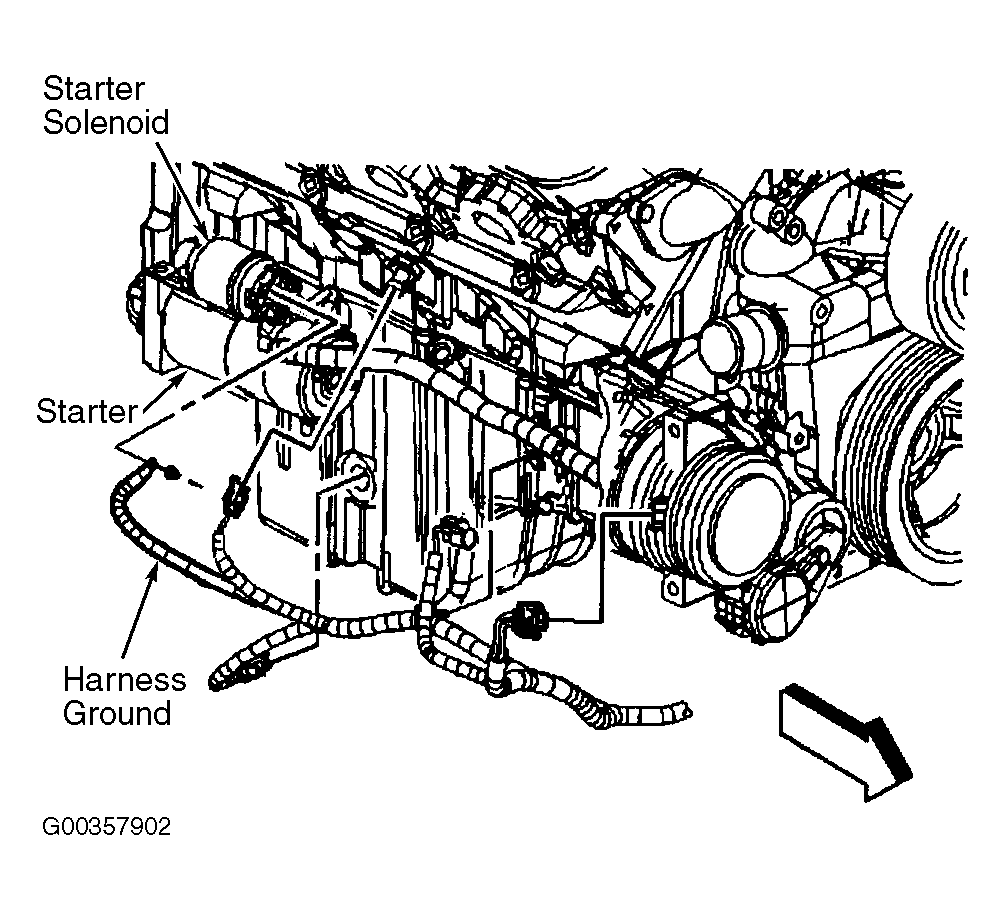

Fig 2: Locating Starter & Components (4.8L, 5.3L & 6.0L Engines)
Courtesy of GENERAL MOTORS CORP.

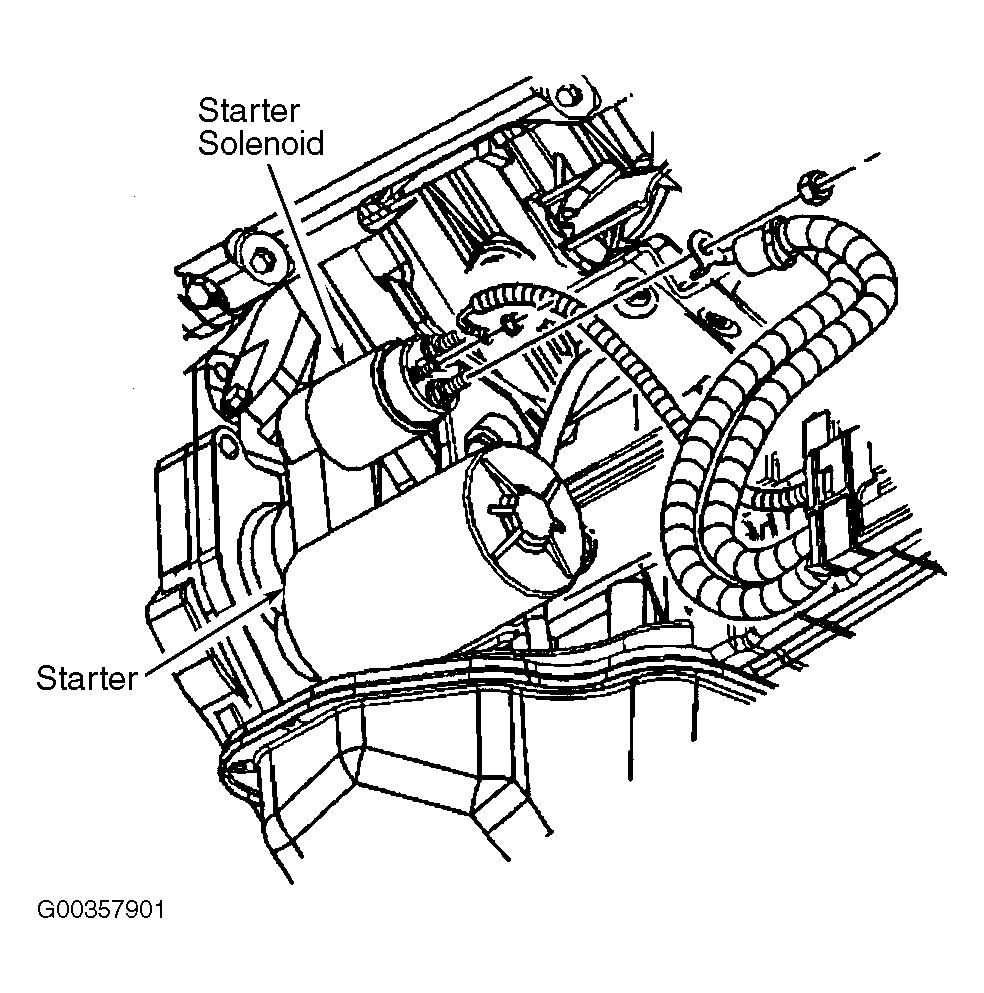

Fig 3: Locating Starter & Components (6.6L Diesel Engine)
Courtesy of GENERAL MOTORS CORP.

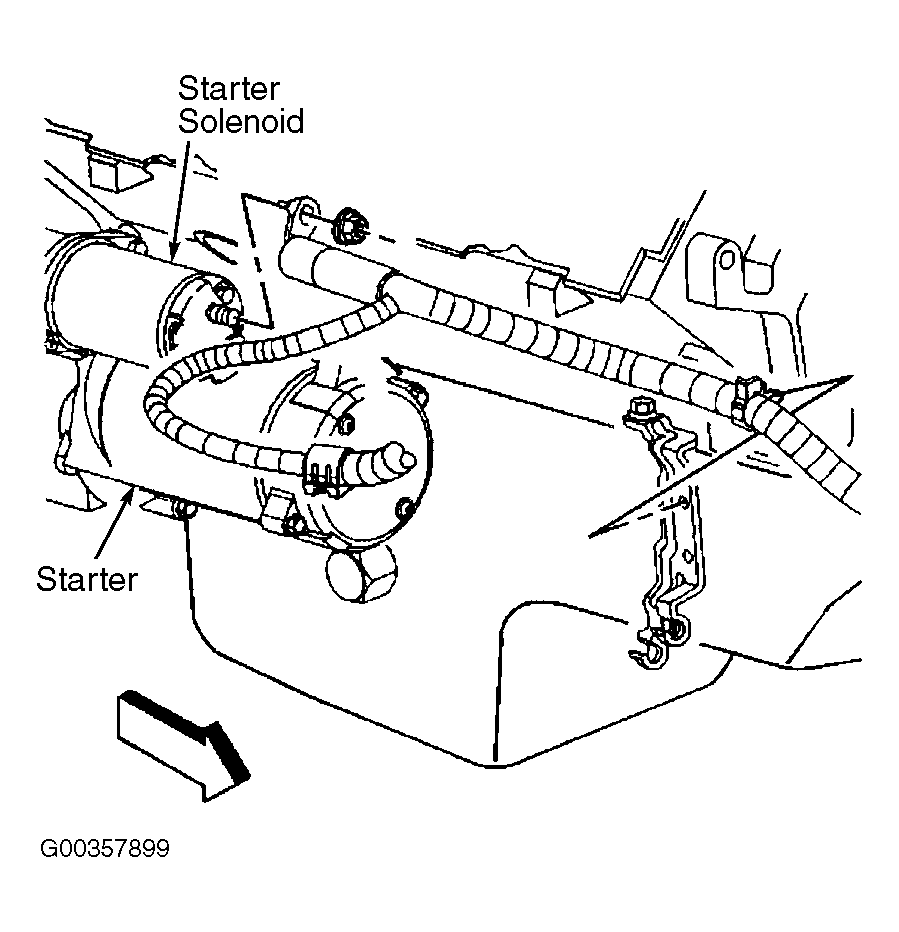

Fig 4: Locating Starter & Components (8.1L Engine)
Courtesy of GENERAL MOTORS CORP.
