Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|

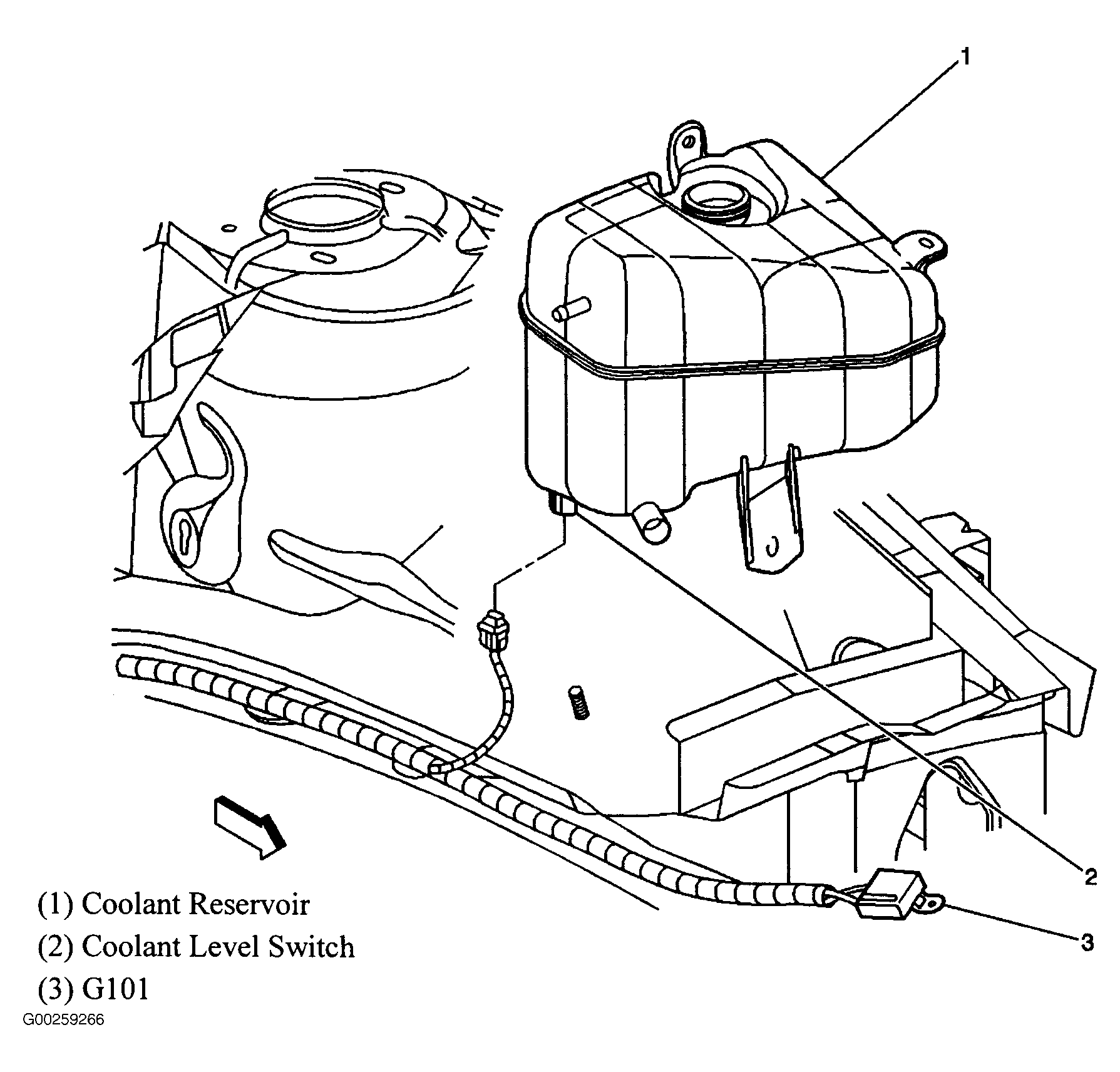

| G101 | Left side of engine compartment, on left core support. See Figure . |

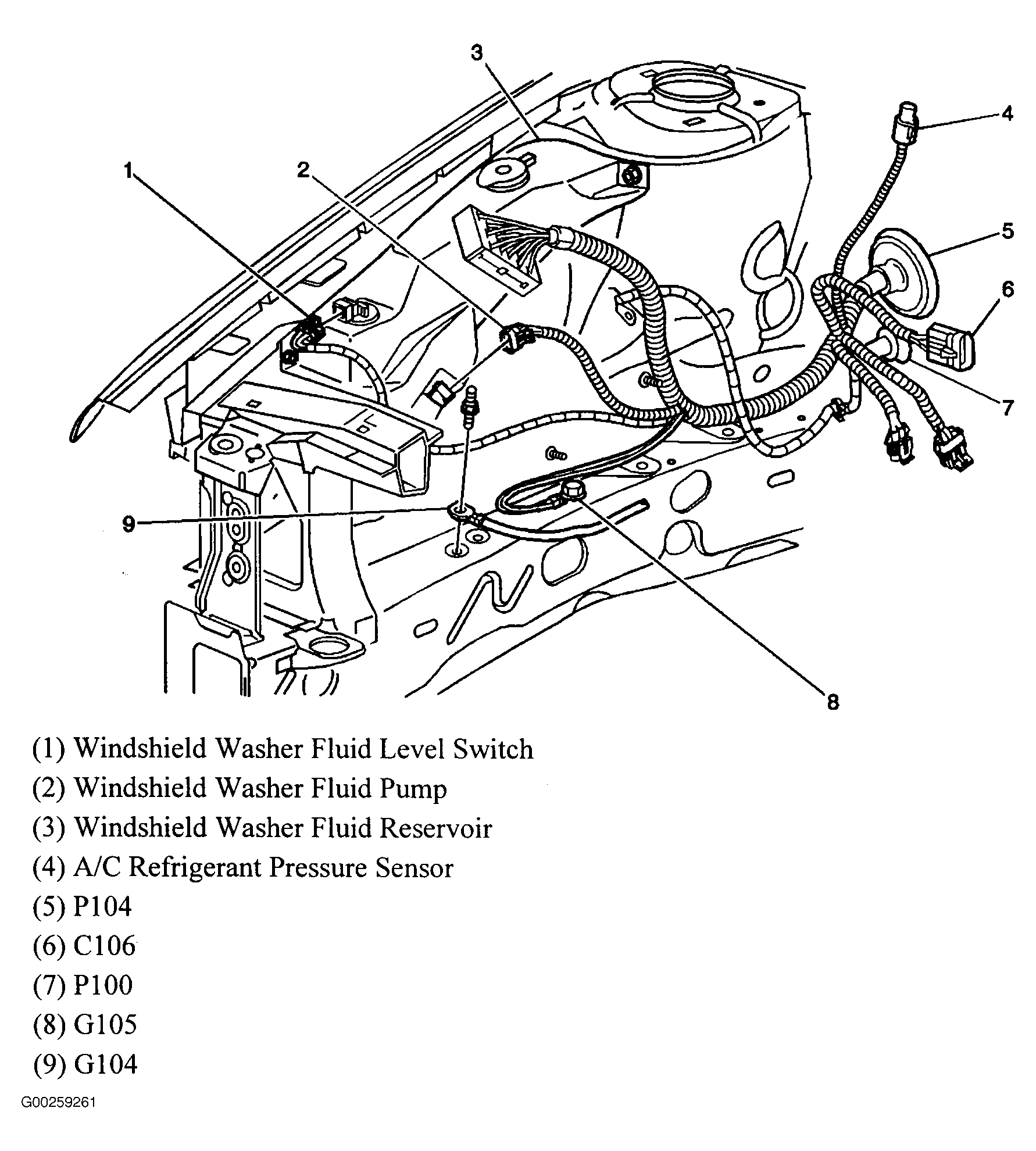

| G104 | Right side of engine compartment, below fuse block. See Figure . |
| G105 | Right side of engine compartment, below underhood fuse block. See Figure . |

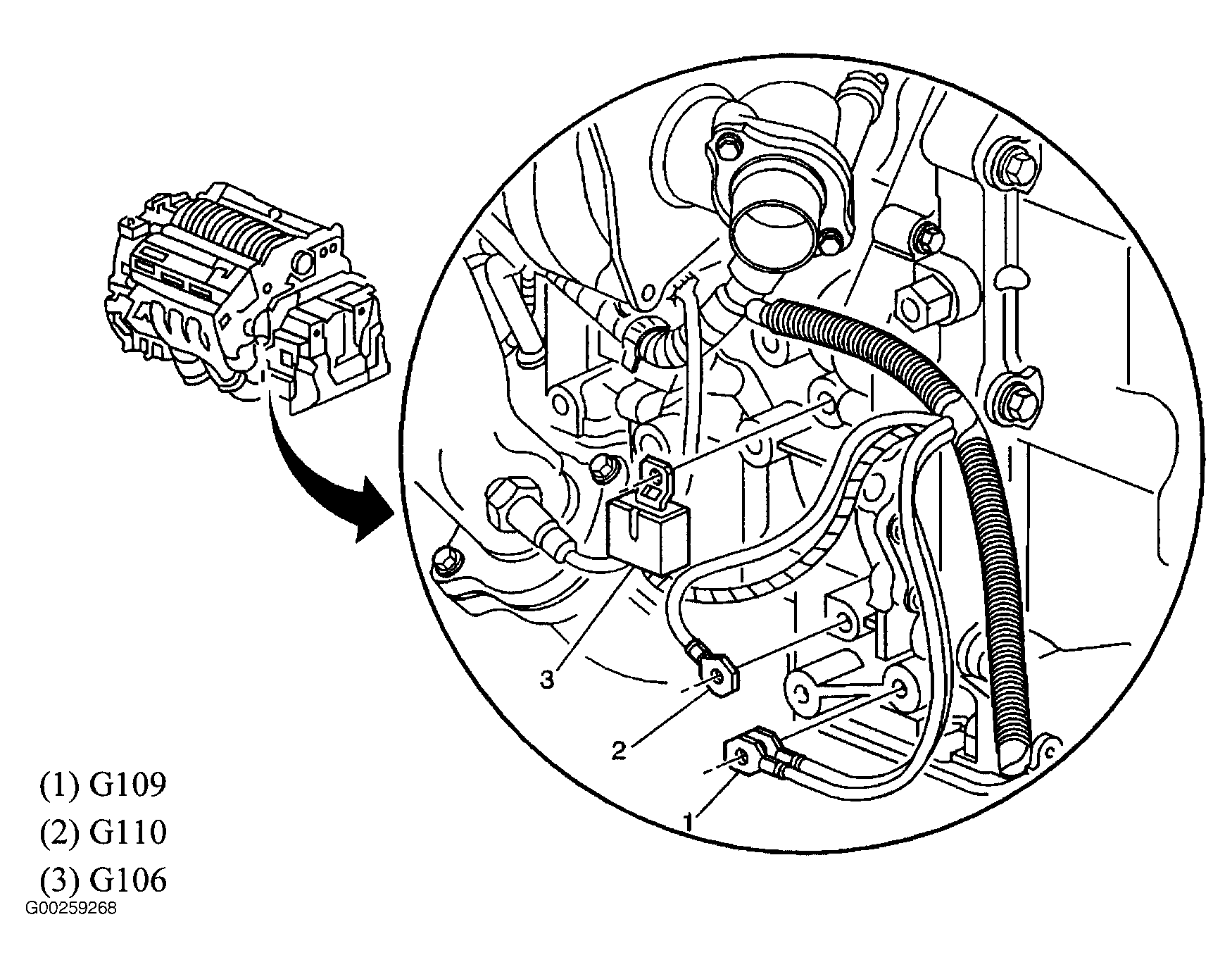

| G106 | Lower left rear corner of engine, below transmission harness connector. See Figure . |

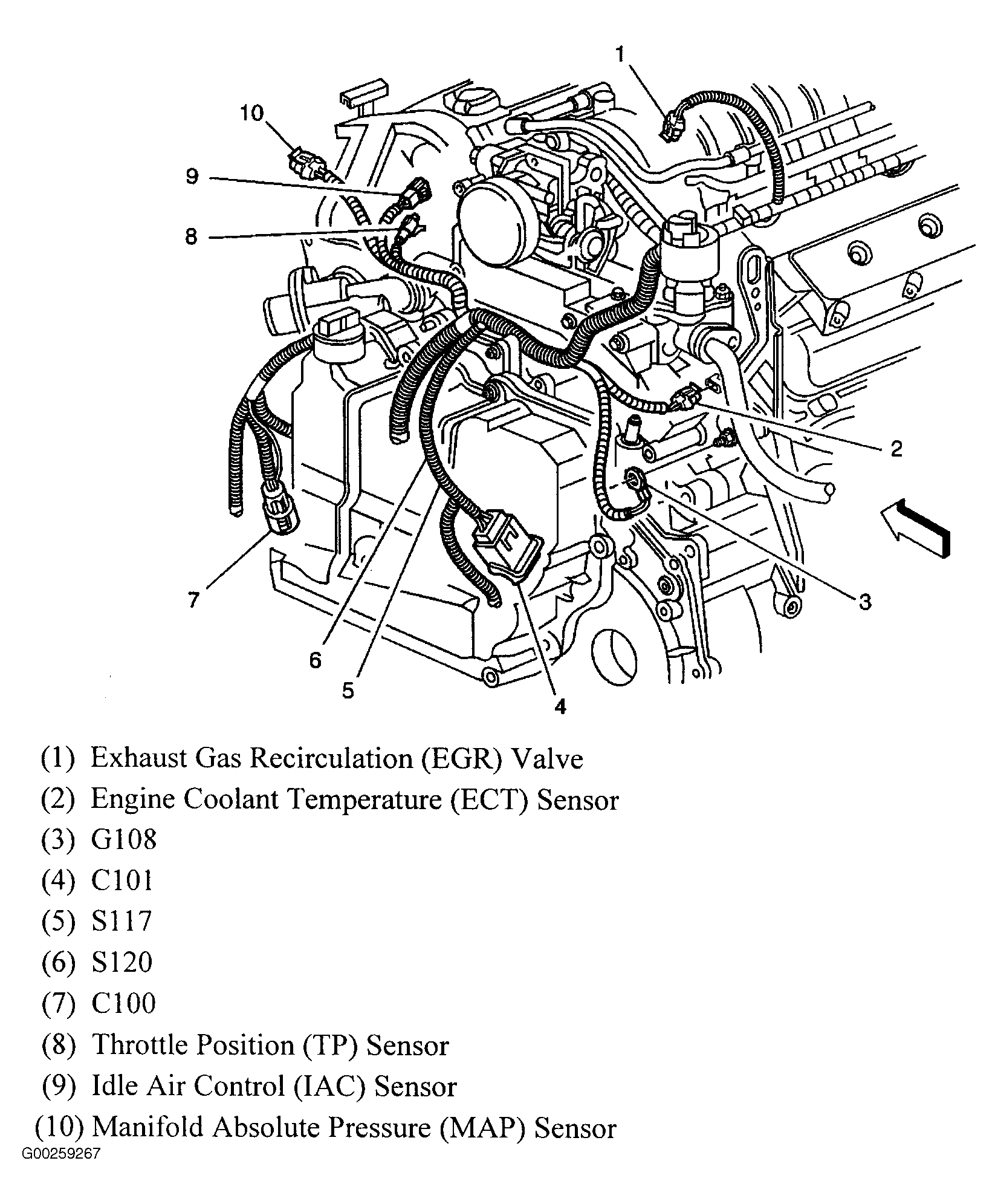

| G108 | Left rear of engine, below exhaust gas recirculation valve. See Figure . |
| G109 | Lower left rear corner of engine, below transmission harness connector. See Figure . |
| G110 | Lower left rear corner of engine, below transmission harness connector. See Figure . |

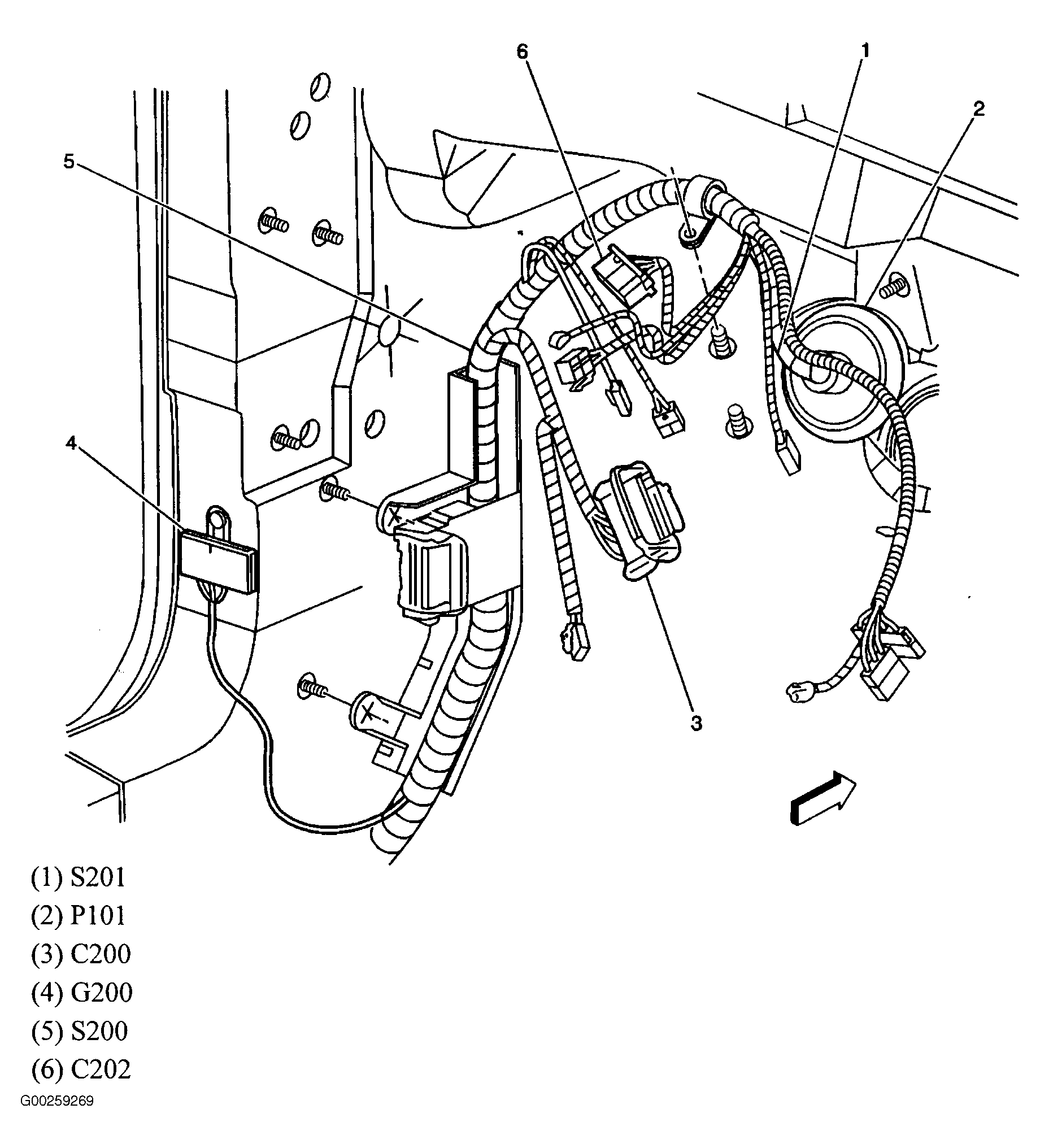

| G200 | Left front corner of passenger compartment, under front of sill trim plate. See Figure . |

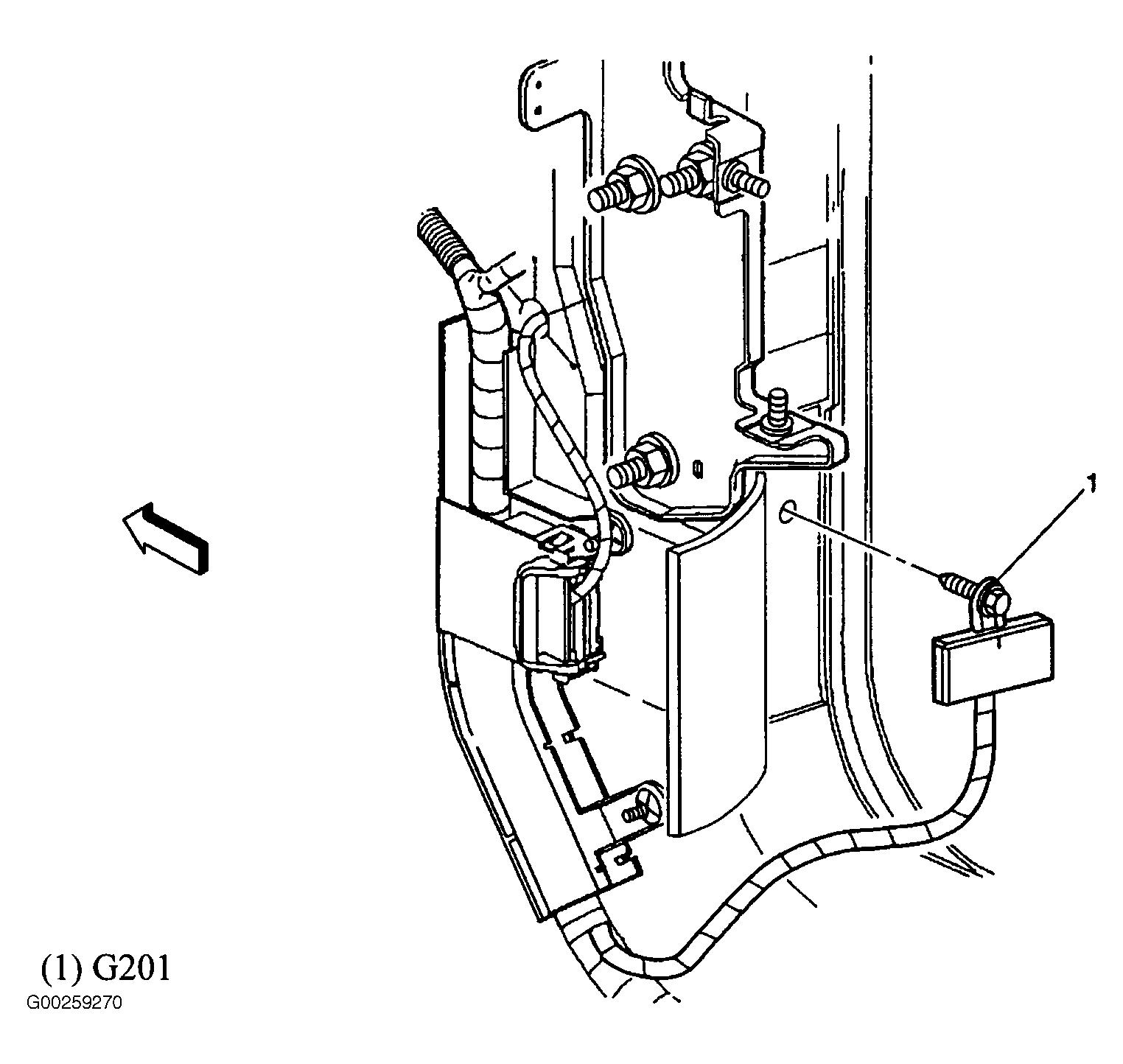

| G201 | Right front corner of passenger compartment, under front of sill trim plate. See Figure . |

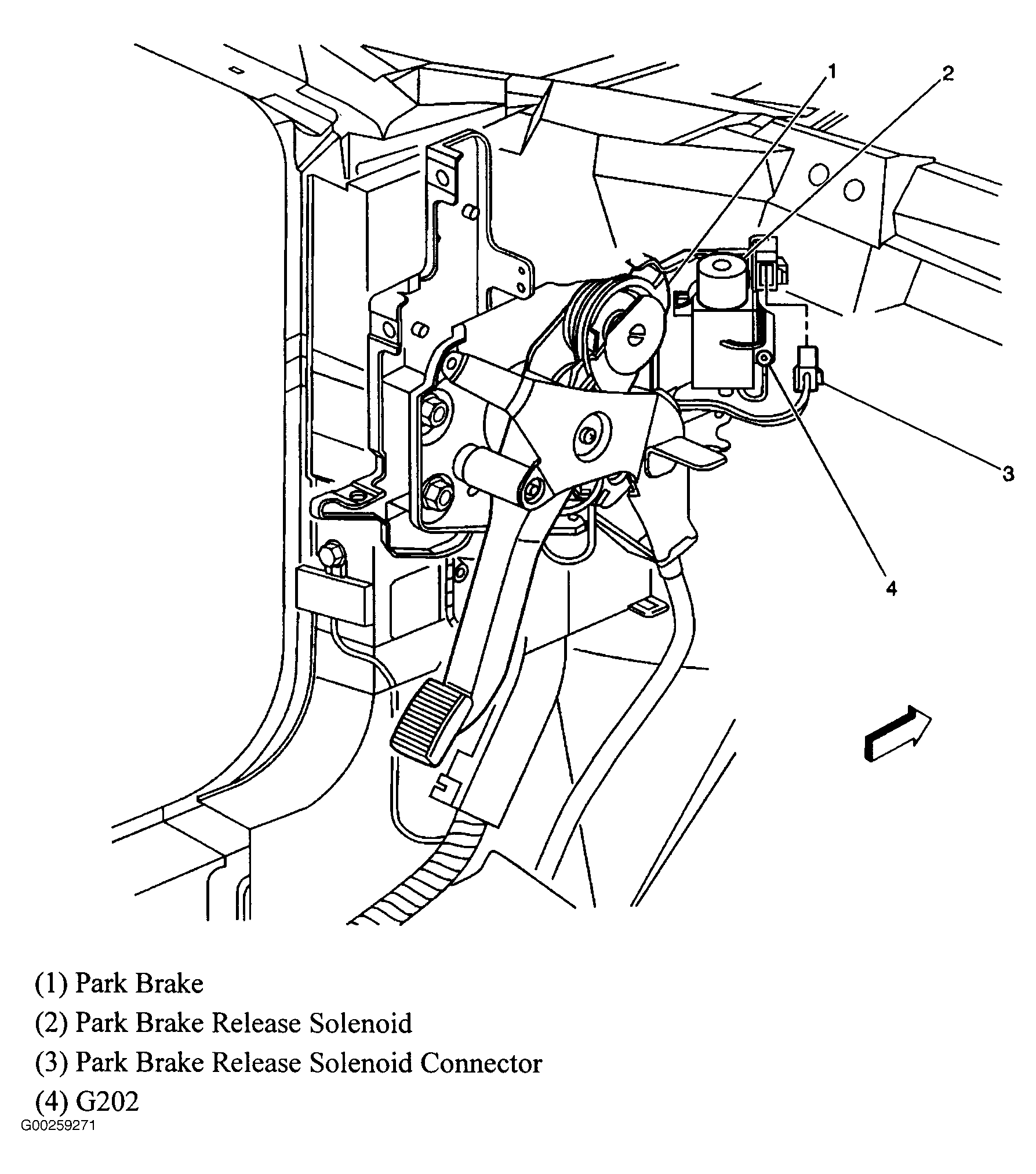

| G202 | Under left end of dash. See Figure . |
| G300 | Under left front seat, on No. 2 bar. |

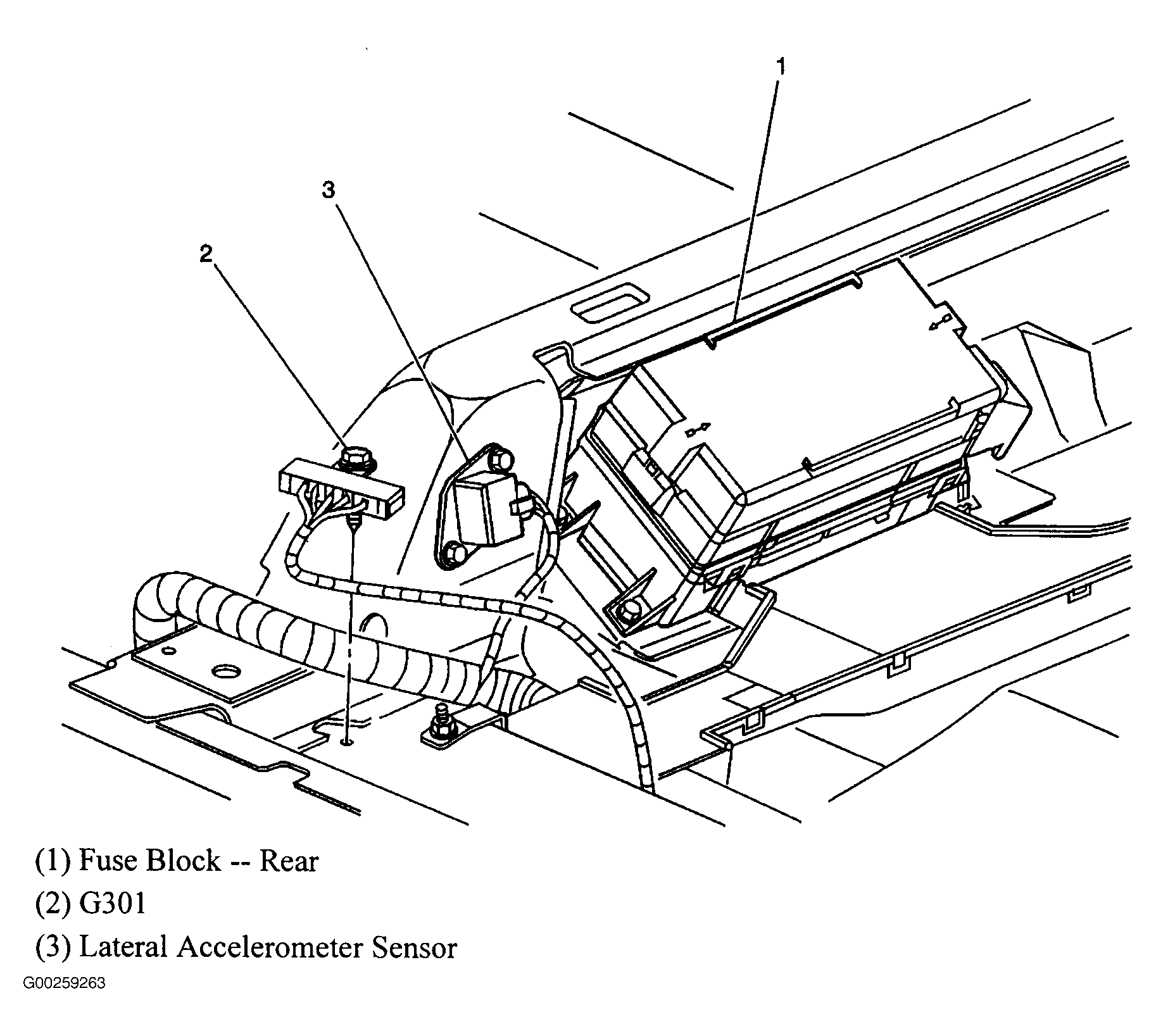

| G301 | Under left front corner of rear seat. See Figure . |
| G302 | Under right front seat. See Figure . |
| G303 | Left rear corner of passenger compartment, above rear shelf panel. |

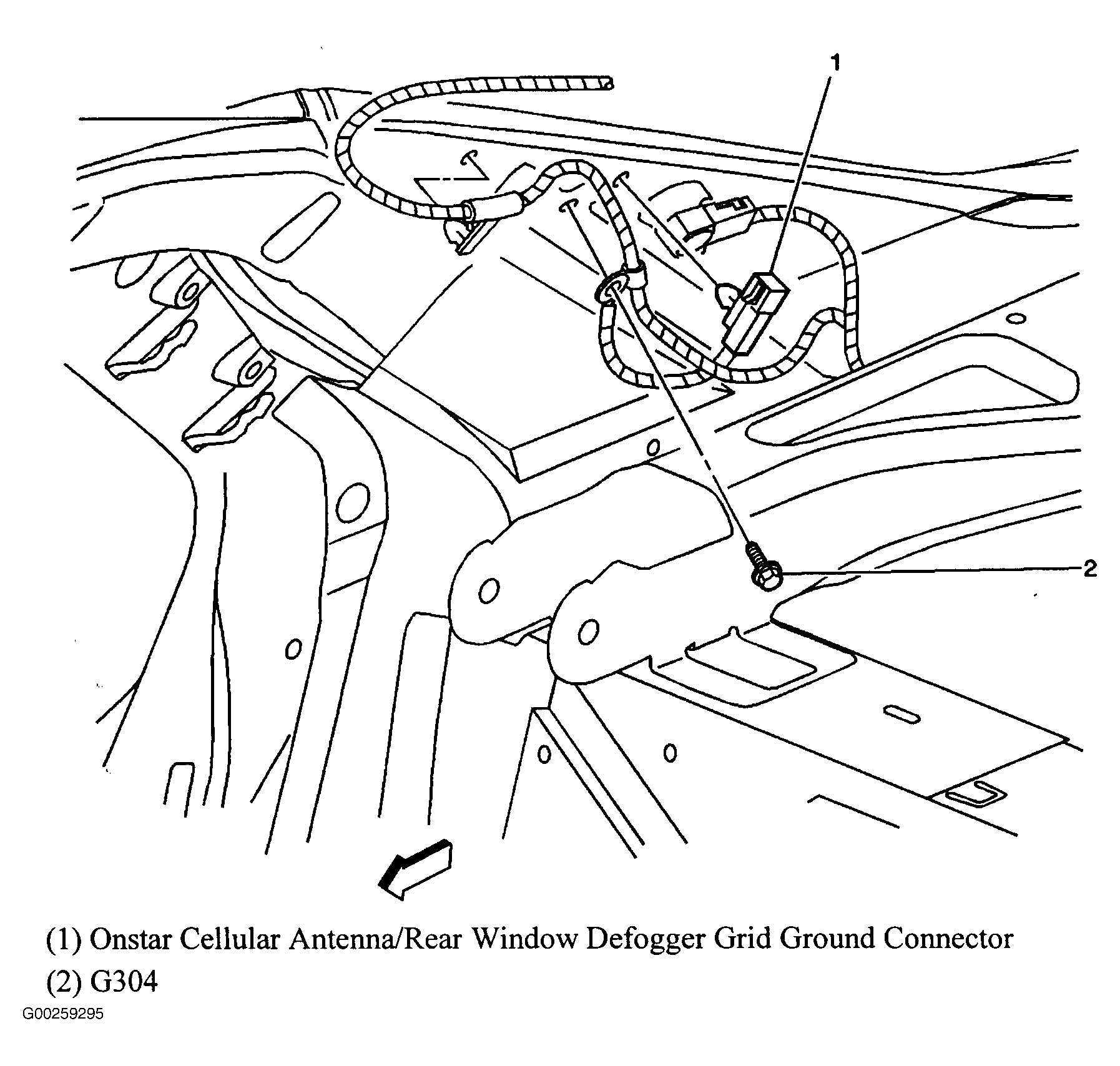

| G304 | Right rear corner of passenger compartment, above rear shelf panel. See Figure . |
| G306 | Under right front seat, near inflatable restraint sensing diagnostic module connector. See Figure . |

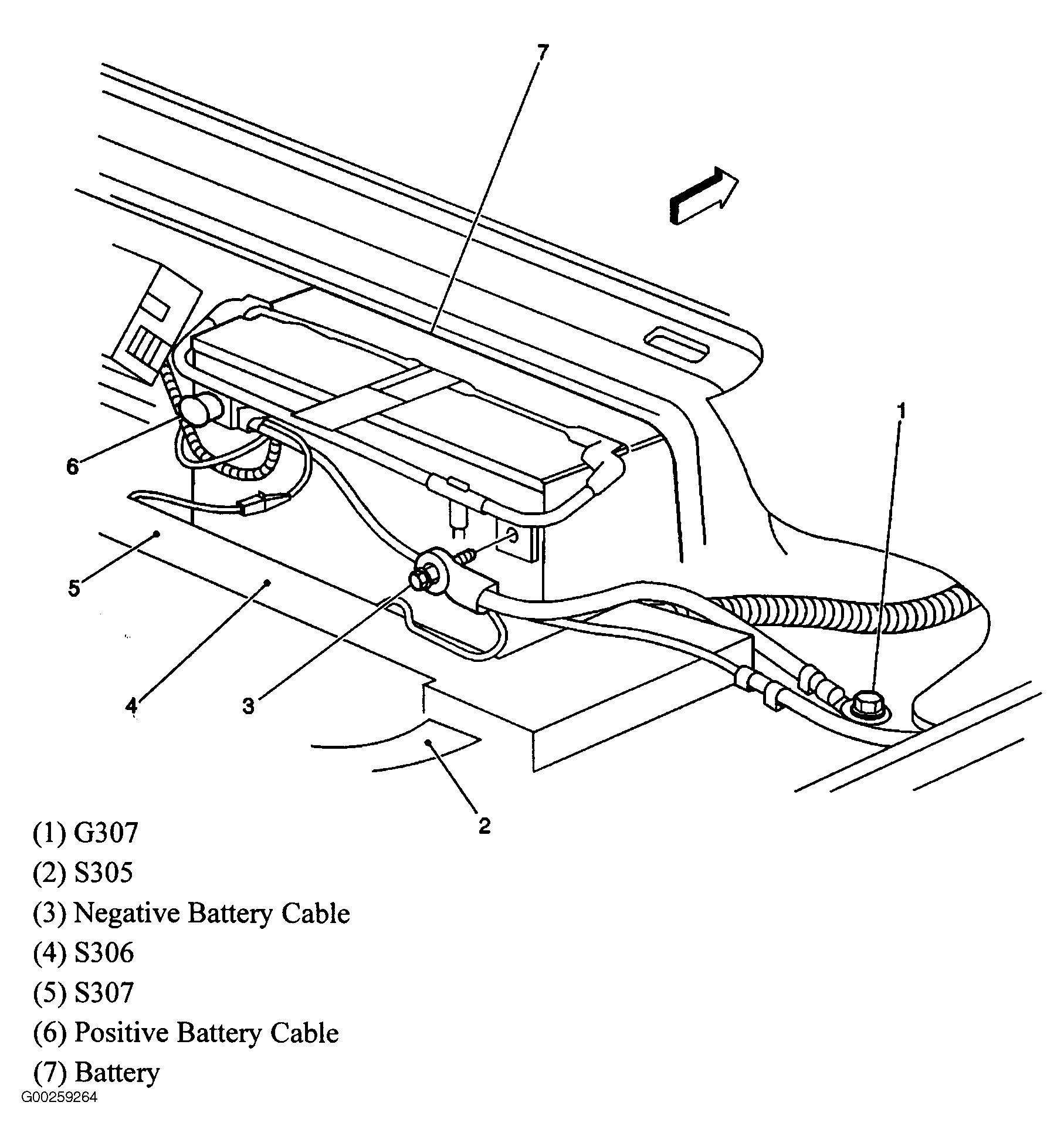

| G307 | Under right side of rear seat, near battery. See Figure . |

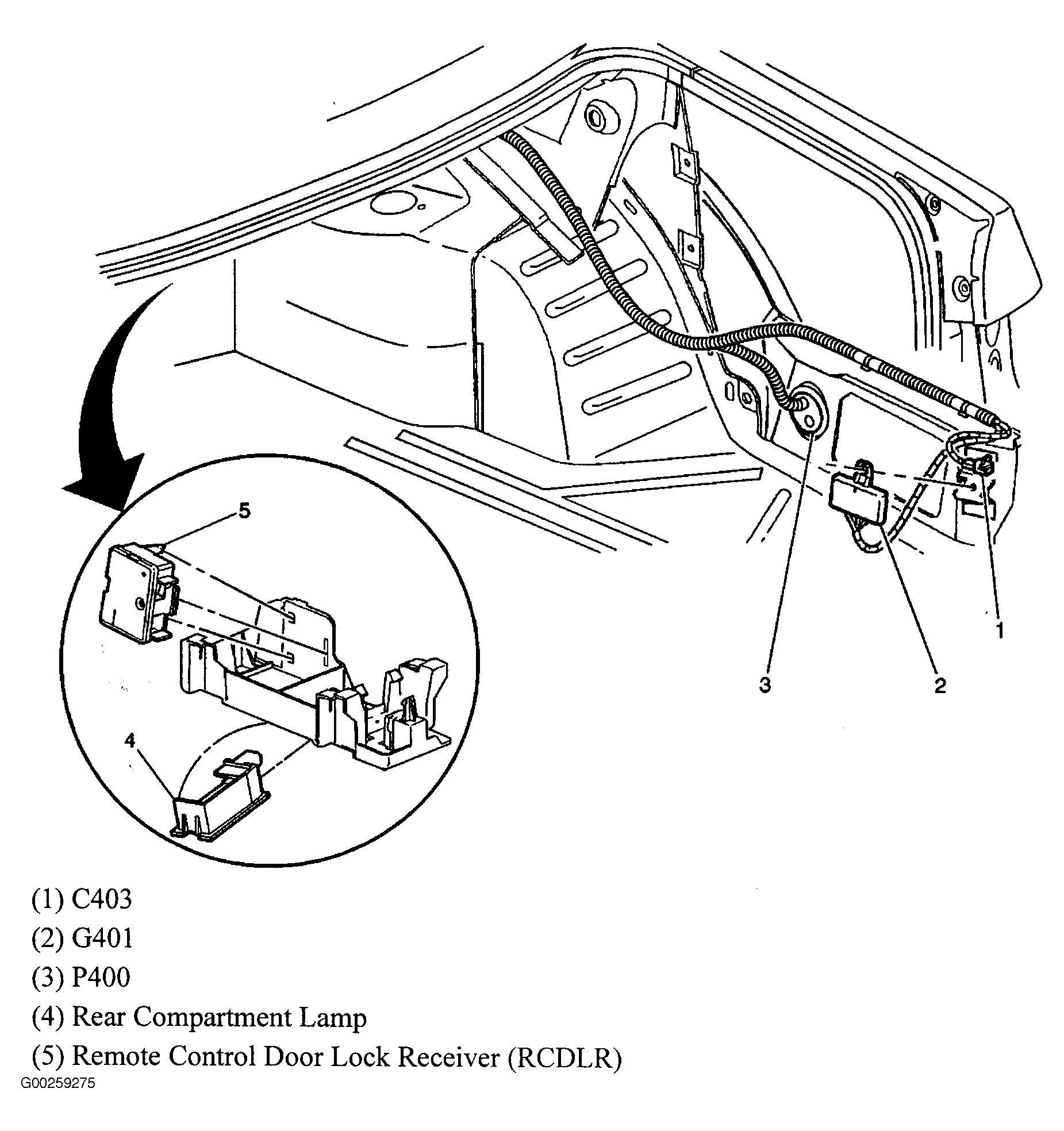

| G401 | Right rear corner of rear compartment, near C403. See Figure . |

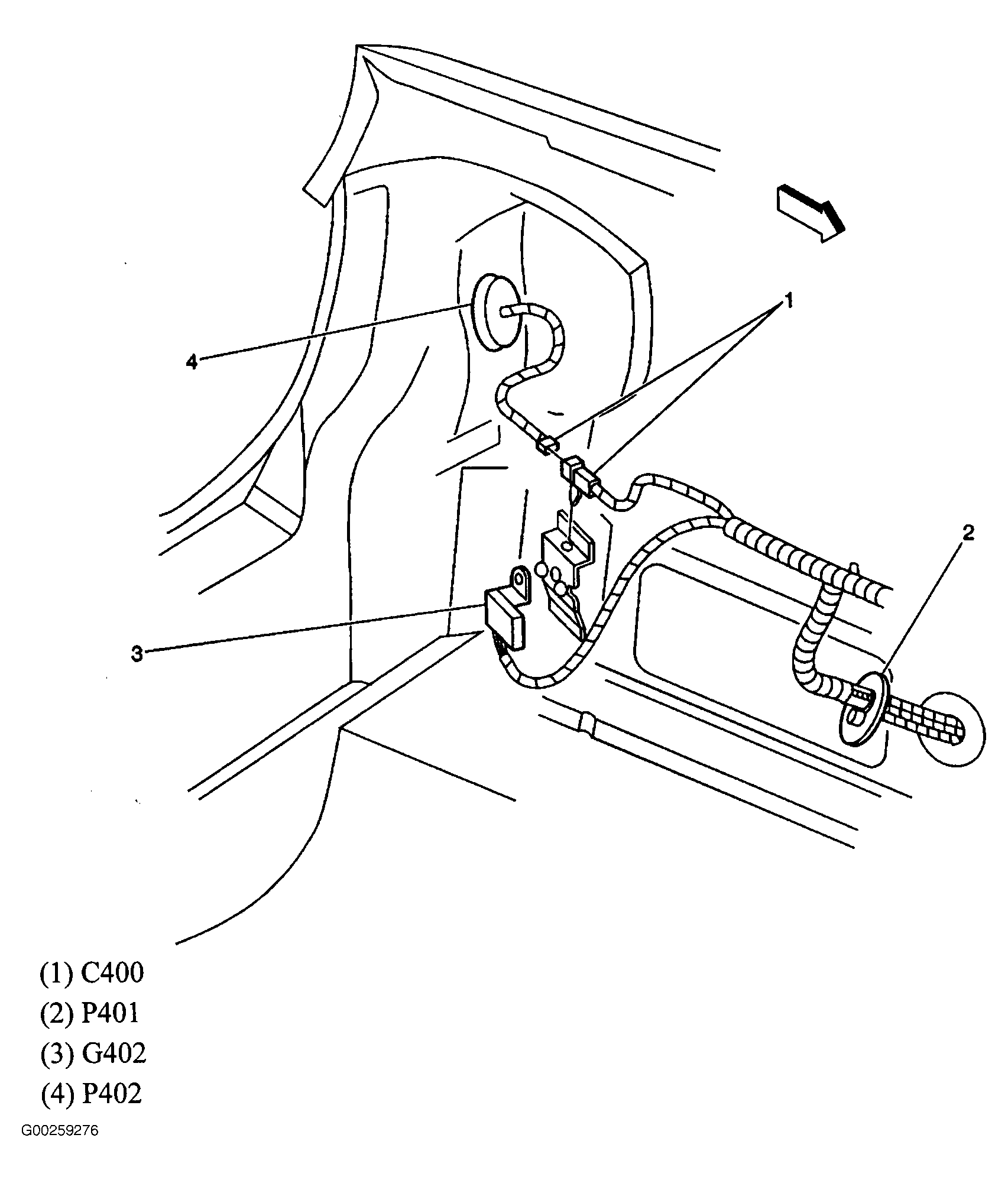

| G402 | Left rear corner of rear compartment, near C400. See Figure . |
