Steering Angle Sensor
Steering Angle Sensor Connector Parts Information
Connector Part Information
|
Terminal Part Information
|

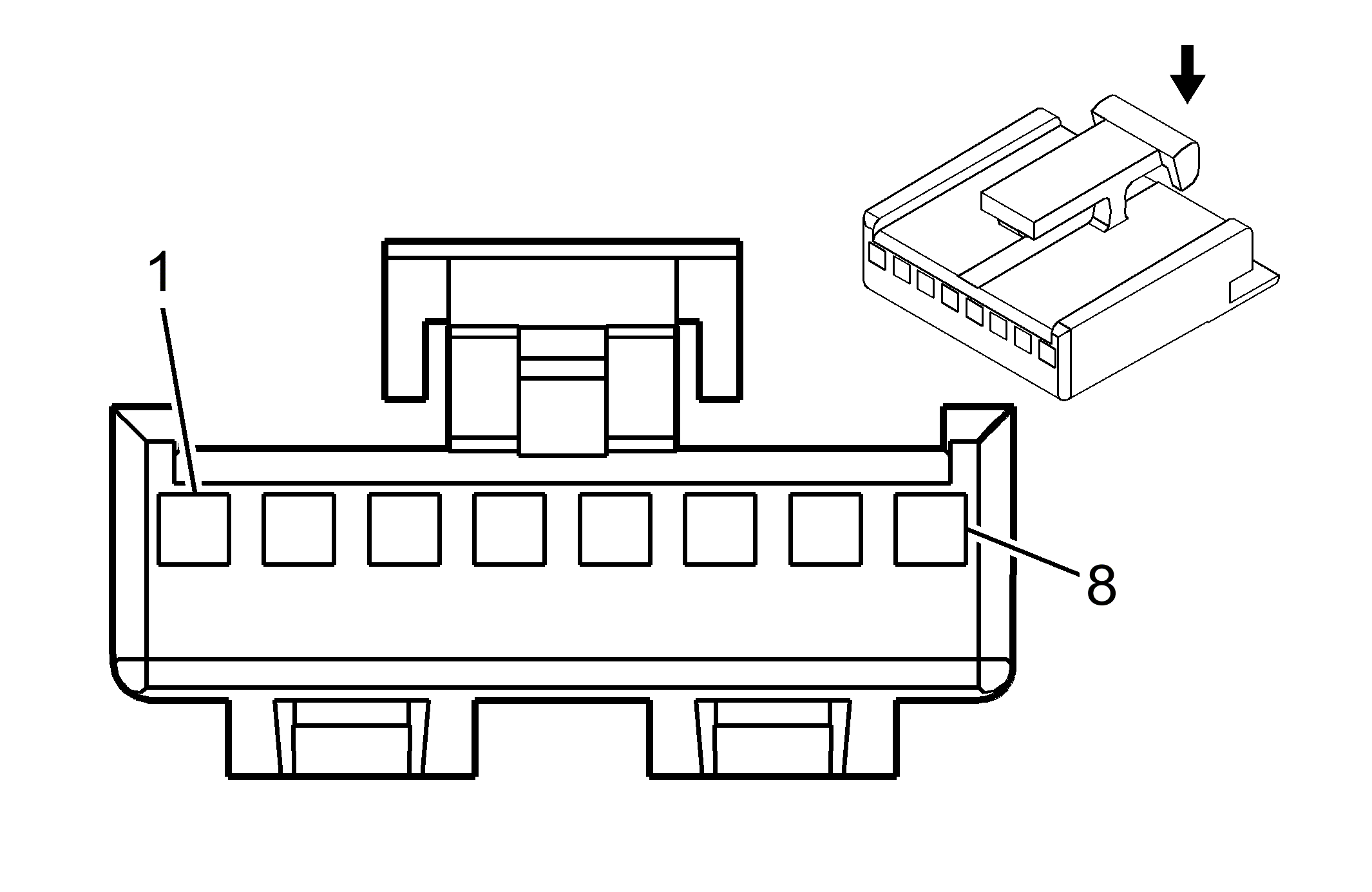

Steering Angle Sensor Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | GY | 6044 | 5-Volt Reference |
| 2 | OG/BK | 6045 | Low Reference |
| 3 | YE | 6046 | Steering Angle Sensor Phase A |
| 4 | D-BU | 6047 | Steering Angle Sensor Phase B |
| 5 | TN | 6048 | Steering Angle Sensor Phase C |
| 6 | L-GN | 6043 | Steering Angle Sensor Signal |
| 7-8 | - | - | Not Used |
