Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| C101 (Black, 1 Pin) | At left side of battery. See Figure. |
| C102 (Black, 3 Pin) | Right rear side of radiator. See Figure. |
| C119 (Black, 10 Pin) | Behind left headlight assembly. See Figure. |
| C120 (Black, 10 Pin) | Behind right headlight assembly. See Figure. |
| C131 (Black, 2 Pin) | Lower left rear of engine compartment. See Figure. |
| C139 (4.4L) (Black, 7 Pin) | Front of right cylinder head. See Figure. |
| C139 (4.6L) (Black, 7 Pin) | Above left cylinder head. See Figure. |
| C140 (4.4L) (Black, 7 Pin) | Rear of left cylinder head. See Figure. |
| C140 (4.6L) (Black, 7 Pin) | Above right cylinder head. See Figure. |
| C148 (4.4L) (Black, 8 Pin) | Right rear of engine. See Figure. |
| C148 (4.6L) (Black, 16 Pin) | Right rear of engine. See Figure. |

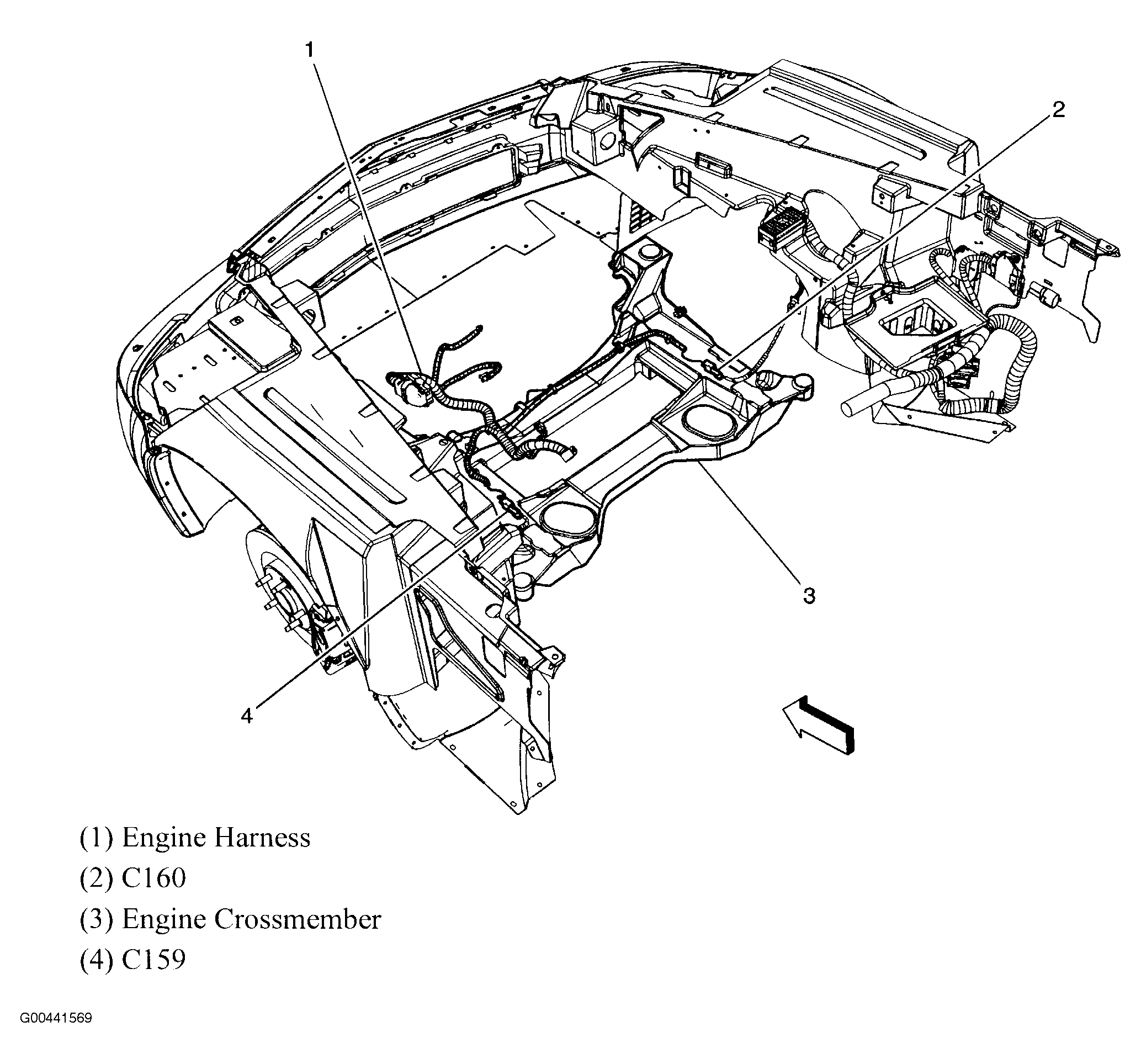

| C159 (Gray, 2 Pin) | Lower center of left front wheelwell. See Figure. |
| C160 (Gray, 2 Pin) | Lower center of right front wheelwell. See Figure. |
| C168 (Black, 6 Pin) | Left side of battery. See Figure. |
| C180 (Black, 38 Pin) | On right front inner fender, left of battery. See Figure. |
| C182 (4.4L) (Black, 1 Pin) | Right rear of engine compartment. See Figure. |
| C184 (4.4L) (Black, 38 Pin) | Right rear of engine compartment. See Figure. |
| C186 (Black, 16 Pin) | Left side of battery. See Figure. |
| C220 (Yellow, 4 Pin) | Behind right side of dash. See Figure. |
| C231 (Black, 40 Pin) | Under left side of dash, near base of steering column. See Figure. |
| C311 (Black, 2 Pin) | Top of left "A" pillar. See Figure. |
| C333 (Black, 3 Pin) | Front center of folding top. See Figure. |
| C375 (Light Gray, 22 Pin) | Under drivers seat. See Figure. |
| C377 (Yellow, 6 Pin) | Under drivers seat. See Figure. |
| C379 (Black, 18 Pin) | Under driver's seat. See Figure. |
| C380 (Yellow, 6 Pin) | Under passenger's seat. See Figure. |
| C382 (Light Gray, 22 Pin) | Under passenger's seat. See Figure. |
| C400 (Black, 16 Pin) | Right side of transmission. See Figure. |
| C420 (Black, 10 Pin) | On right rear underbody frame rail. See Figure. |
| C431 (Light Gray, 22 Pin) | Left side of folding top storage compartment. See Figure. |
| C433 (Black, 4 Pin) | Left side of folding top storage compartment. See Figure. |
| C435 (Black, 10 Pin) | Left side of folding top storage compartment. See Figure. |
| C437 (Black, 2 Pin) | Left rear of storage compartment. See Figure. |
| C439 (Black, 2 Pin) | Mounted to frame, below left rear shock absorber. See Figure. |
| C440 (Black, 2 Pin) | Mounted to frame, below right rear shock absorber. See Figure. |
| C455 (Black, 18 Pin) | Left side of folding top storage compartment. See Figure. |
| C459 (Black, 4 Pin) | At inner side of left fuel tank. See Figure. |
| C460 (Black, 6 Pin) | At inner side of right fuel tank. See Figure. |
| C480 (Black, 6 Pin) | At right rear of vehicle. See Figure. |
| C482 (Red, 2 Pin) | Right rear of storage compartment. See Figure. |
| C501 (Black, 12 Pin) | Front of driver's door jamb. See Figure. |
| C503 (Black, 6 Pin) | Near driver's door hinges. See Figure. |
| C600 (Black, 12 Pin) | Near passenger's door hinges. See Figure. |
| C602 (Black, 6 Pin) | Front of passenger's door jamb. See Figure. |
| C960 (W/O Right Rear Foglight) (White, 2 Pin) | In upper rear of decklid. See Figure. |
| C960 (W/Right Rear Foglight) (Black, 3 Pin) | In upper rear of decklid. See Figure. |
