Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|
| G101 | Left side of engine compartment. See Figure. |
| G102 | Right side of engine compartment. See Figure. |

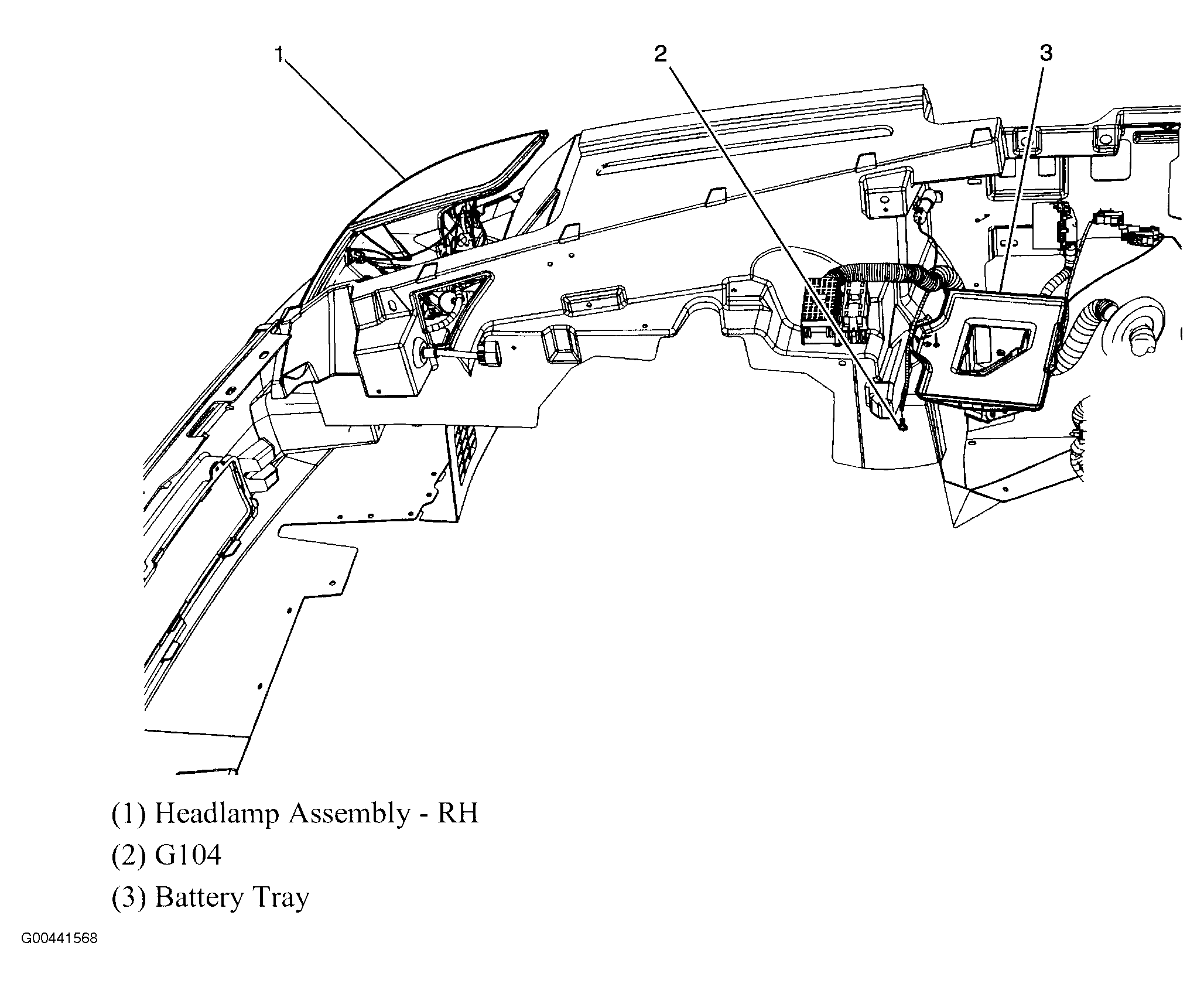

| G104 | Right side of engine compartment, under battery. See Figure. |
| G105 | Lower left side of engine, above generator. See Figure. |
| G106 | Right rear of engine. See Figure. |

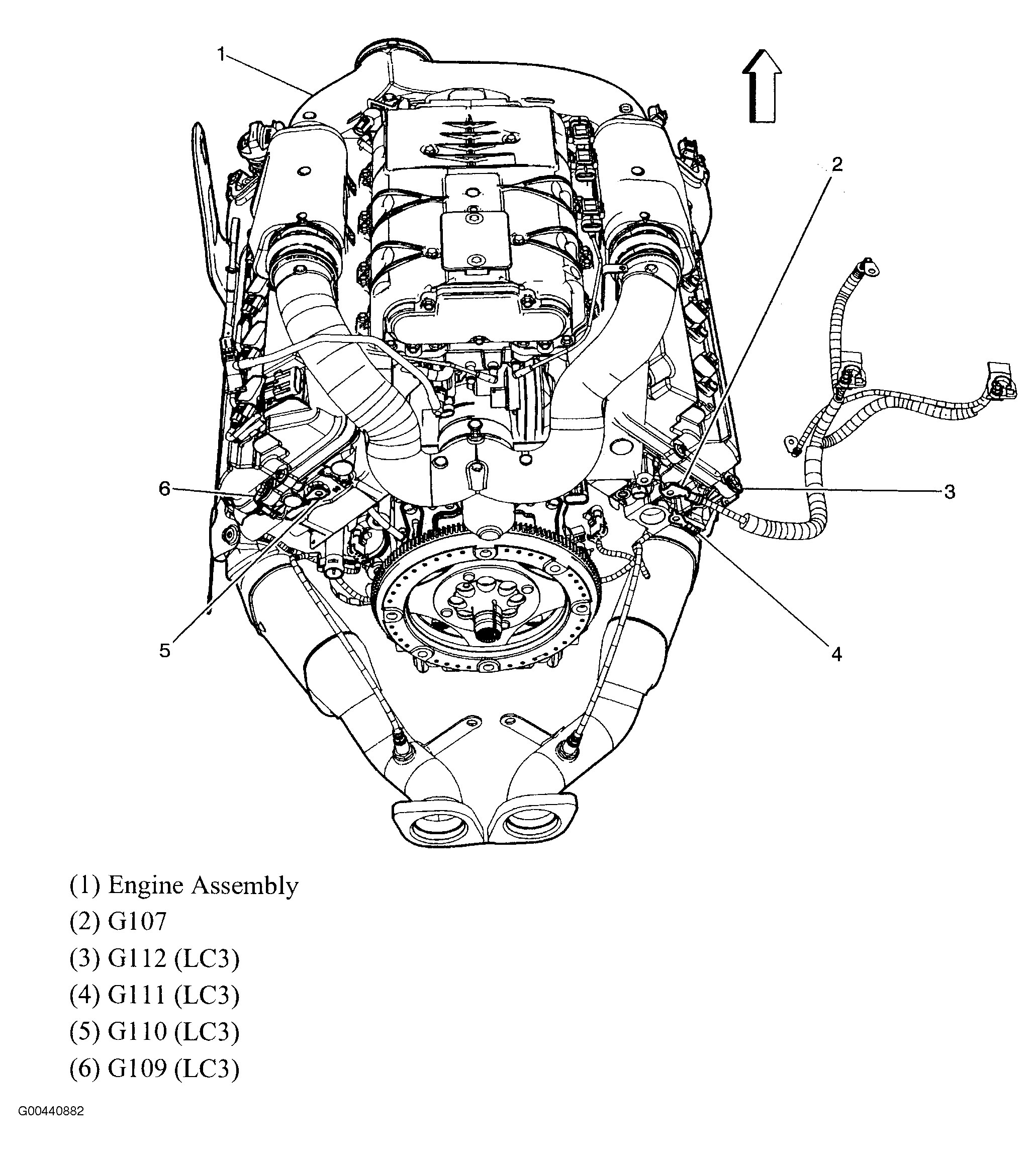

| G107 (4.4L) | Left rear of engine block. See Figure. |
| G109 | Left rear rocker cover bolt. See Figure. |
| G110 | Rear of left cylinder head. See Figure. |
| G111 | Rear of right cylinder head. See Figure. |
| G112 | Rear of right rocker cover. See Figure. |
| G201 | Base of left "A" pillar. See Figure. |
| G202 | Base of right "A" pillar. See Figure. |
| G301 | On left "B" pillar. See Figure. |
| G302 | On right "B" pillar. See Figure. |
| G401 | On left rear frame, near left rear wheelwell. See Figure. |
| G402 | On right rear frame, near right rear wheelwell. See Figure. |
