Steering Column Components

Steering Column Components

Items
1. M68 Steering Column Tilt Motor M68 Steering Column Tilt Motor
2. S78 Turn Signal/Multifunction Switch S78 Turn Signal/Multifunction Switch
3. X85 Steering Wheel Air Bag Coil X85 Steering Wheel Air Bag Coil X1X85 Steering Wheel Air Bag Coil X2X85 Steering Wheel Air Bag Coil X3X85 Steering Wheel Air Bag Coil X4X85 Steering Wheel Air Bag Coil X5
4. S82 Windshield Wiper/Washer Switch S82 Windshield Wiper/Washer Switch
5. B99 Steering Wheel Angle Sensor B99 Steering Wheel Angle Sensor
6. X55AE Fuse Holder - Steering Wheel Heater X55AE Fuse Holder - Steering Wheel Heater
7. K99 Steering Column Position Control Module K99 Steering Column Position Control Module X1K99 Steering Column Position Control Module X2K99 Steering Column Position Control Module X3
8. M65 Steering Column Telescope Motor M65 Steering Column Telescope Motor
9. K60 Steering Column Lock Module (N06) K60 Steering Column Lock Module

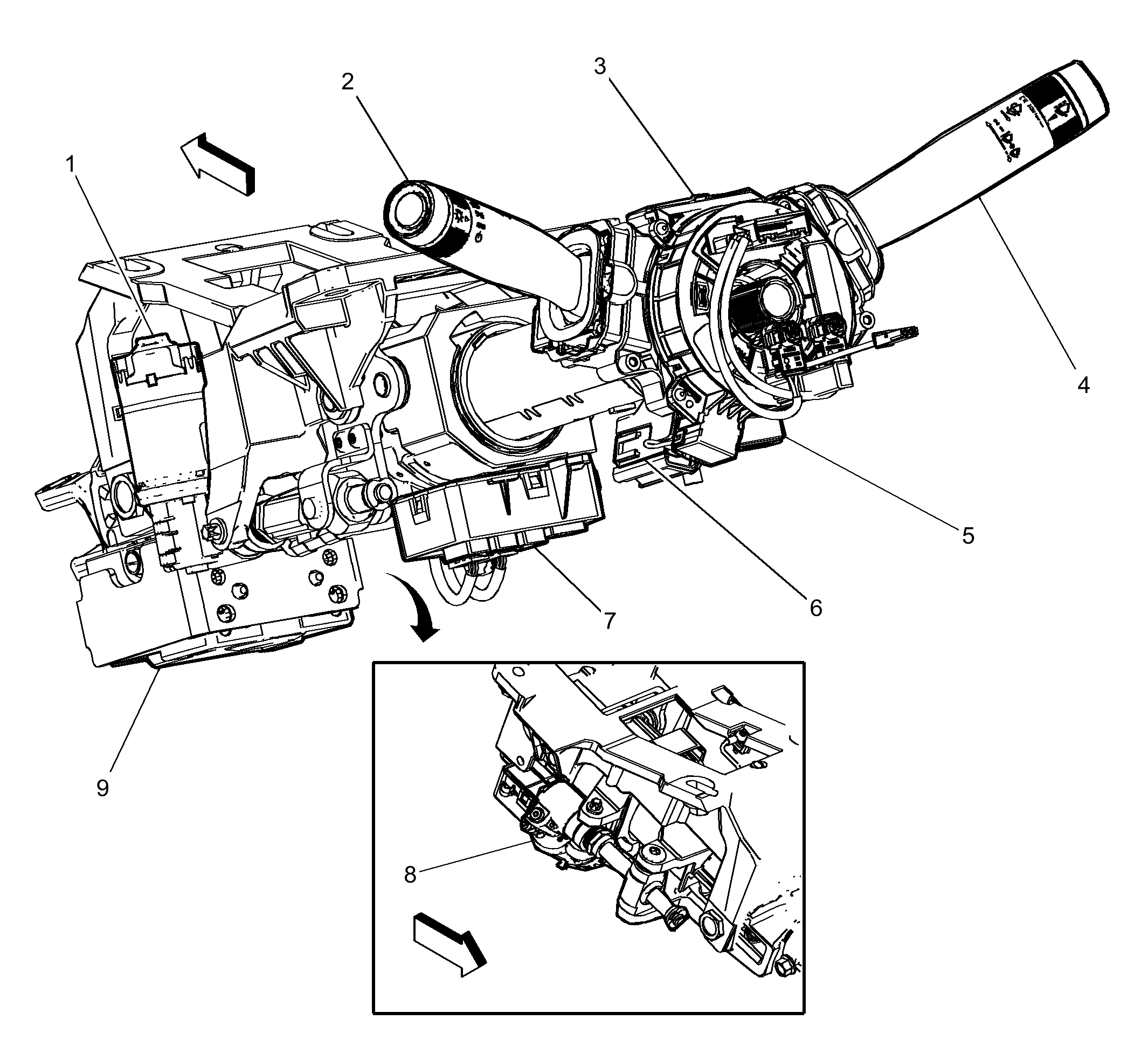

Fig 1: Steering Column Components
GM3682088Courtesy of GENERAL MOTORS COMPANY
