Ignition Lock Key Transmitter Antenna Replacement - Instrument Panel

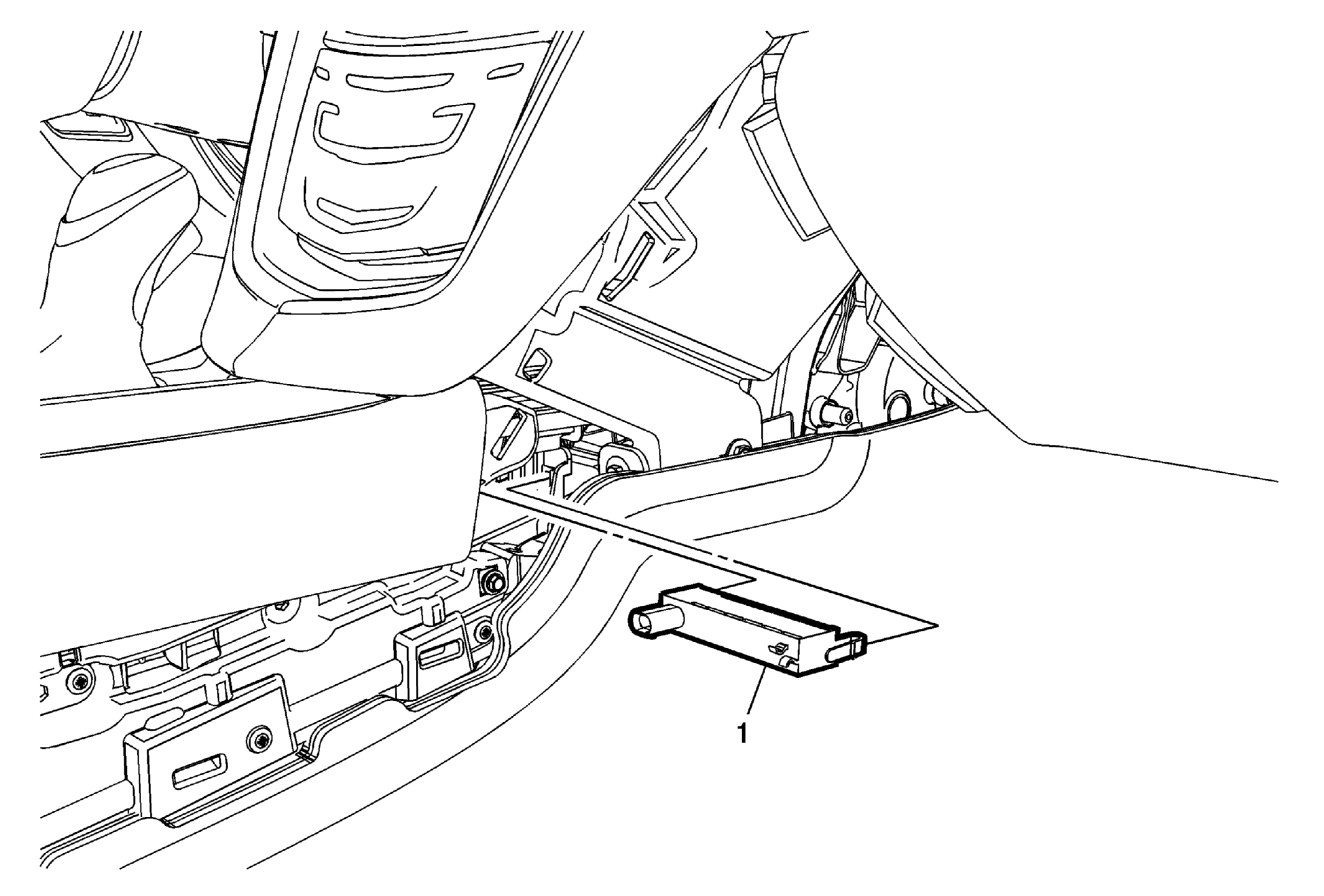

Fig 1: Ignition Lock Key Transmitter Antenna - Instrument Panel
GM3470359Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
Preliminary Procedure
Remove the instrument panel lower center trim panel - right side. Refer to Instrument Panel Lower Center Trim Panel Replacement (Right Side)Instrument Panel Lower Center Trim Panel Replacement (Left Side) .
1 Ignition Lock Key Transmitter Antenna

Procedure

  1. Disconnect the electrical connector.
  2. Unsnap antenna from the bracket.
