Installation Procedure
Drive Motor Battery Charger (3) - Install
- Drive Motor Battery Charger Fastener (2) - Install and tighten [ 2x] 22 N.m (16 lb ft)
- Drive Motor Battery Charger Fastener (1) - Install and tighten [ 2x] 22 N.m (16 lb ft)

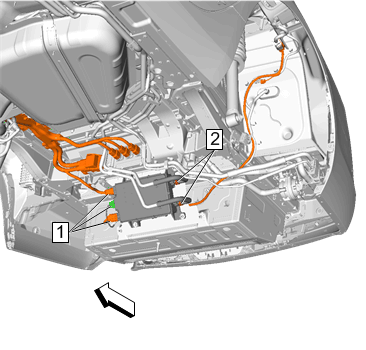

Electrical Connector (1) - Connect [ 3x]
- Install the generator control module coolant inlet and outlet hoses (2), refer to Generator Control Module Coolant Outlet Hose Replacement (Inlet)Generator Control Module Coolant Outlet Hose Replacement (Outlet)
- Lower the vehicle.
- Enable the high voltage system. High Voltage Enabling
CAUTION:
Refer to Fastener Caution
