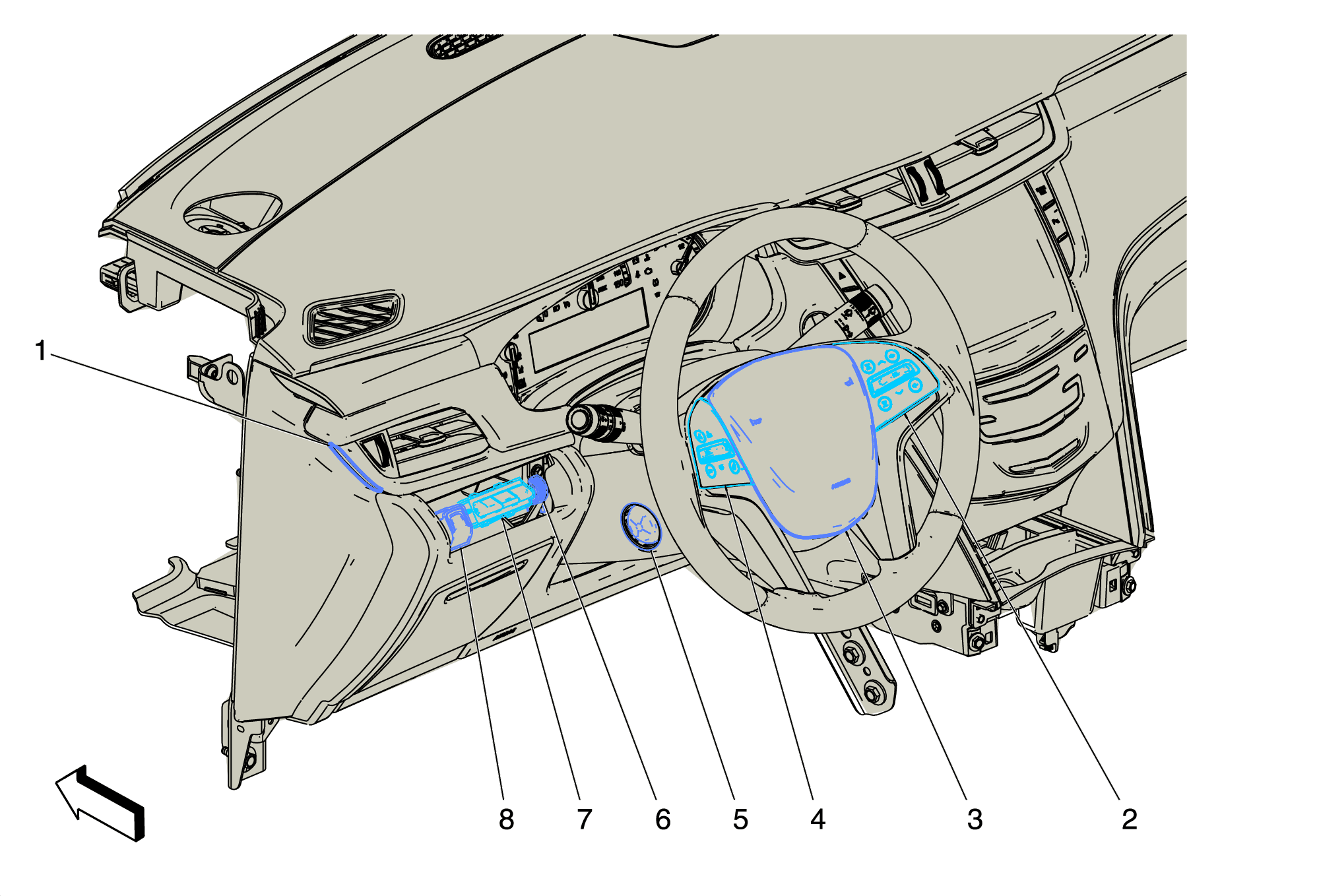

Instrument Panel Components - Left Side

GM5053753Courtesy of GENERAL MOTORS COMPANY
Instrument Panel Components - Left Side

Items
1. E1G Accent Lamp - Left Instrument Panel E1G Accent Lamp - Left Instrument Panel
2. S70R Steering Wheel Controls Switch - Right S70R Steering Wheel Controls Switch - Right
3. F107 Steering Wheel Air Bag F107 Steering Wheel Air Bag X1F107 Steering Wheel Air Bag X2
4. S70L Steering Wheel Controls Switch - Left S70L Steering Wheel Controls Switch - Left
5. S71 Steering Column Tilt and Telescope Switch (N38) S71 Steering Column Tilt and Telescope Switch
6. S36 Instrument Panel Dimmer Switch S36 Instrument Panel Dimmer Switch
7. S27 Head-Up Display Switch (UV6) S27 Head-Up Display Switch
8. S91 Park Brake Control Switch S91 Park Brake Control Switch
