Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| Engine Wiring Harness Junction Block | In right side of engine compartment, forward of strut tower. |

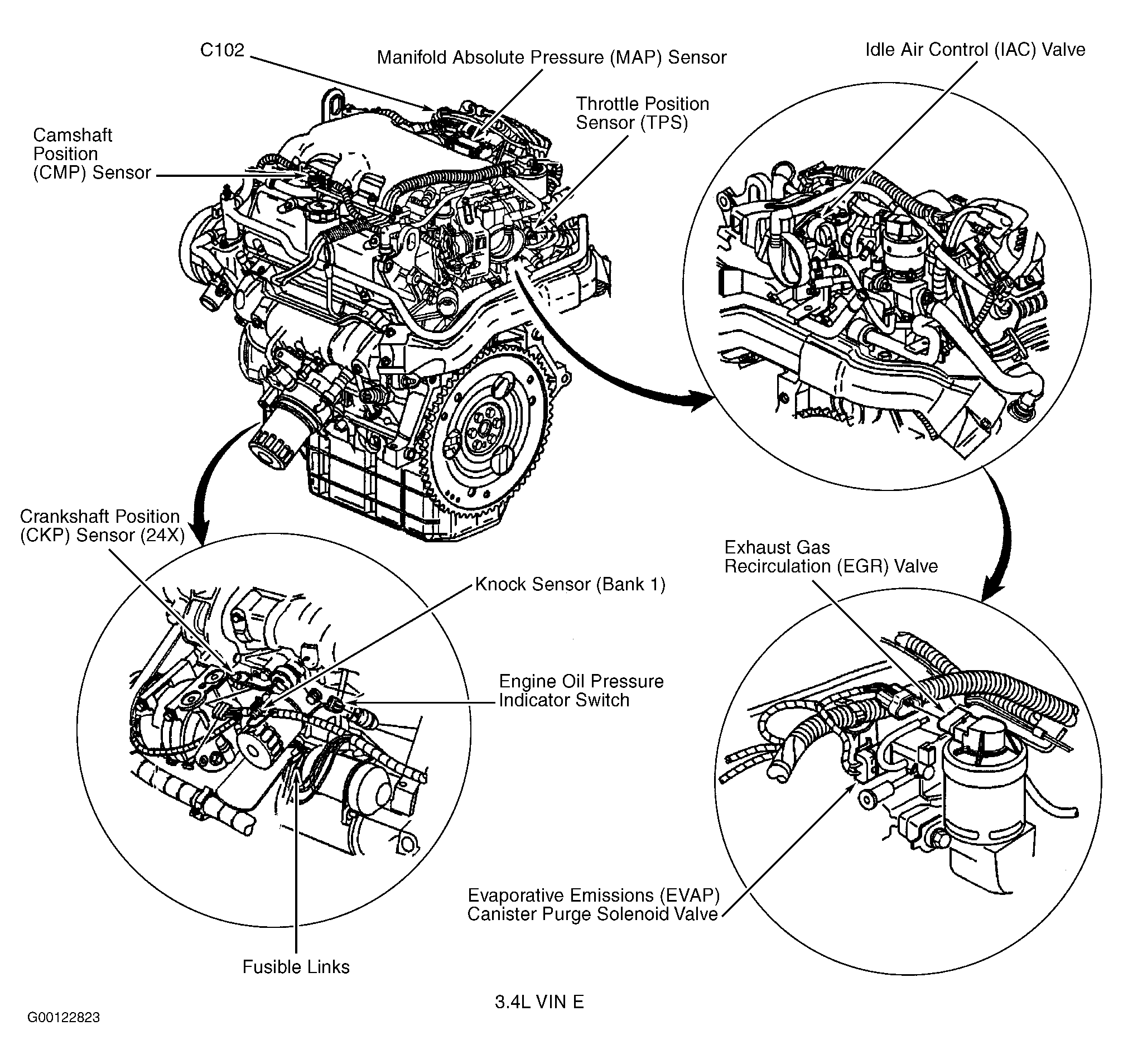

| Fusible Links (3.4L VIN E) | At starter motor assembly. See Figure. |
| Fusible Links (3.8L VIN K) | At starter motor assembly. |
| Fusible Links | At underhood accessory wiring junction block. |
| I/P Accessory Wiring Junction Block (Left) | End of dash in left door opening. |
| I/P Accessory Wiring Junction Block (Right) | End of dash in right door opening. |
| Instrument Panel Fuse Block (Left) | End of dash in left door opening. |
| Instrument Panel Fuse Block (Right) | End of dash in right door opening. |
| Power Seats Circuit Breaker | On bottom side of right instrument panel fuse block. |

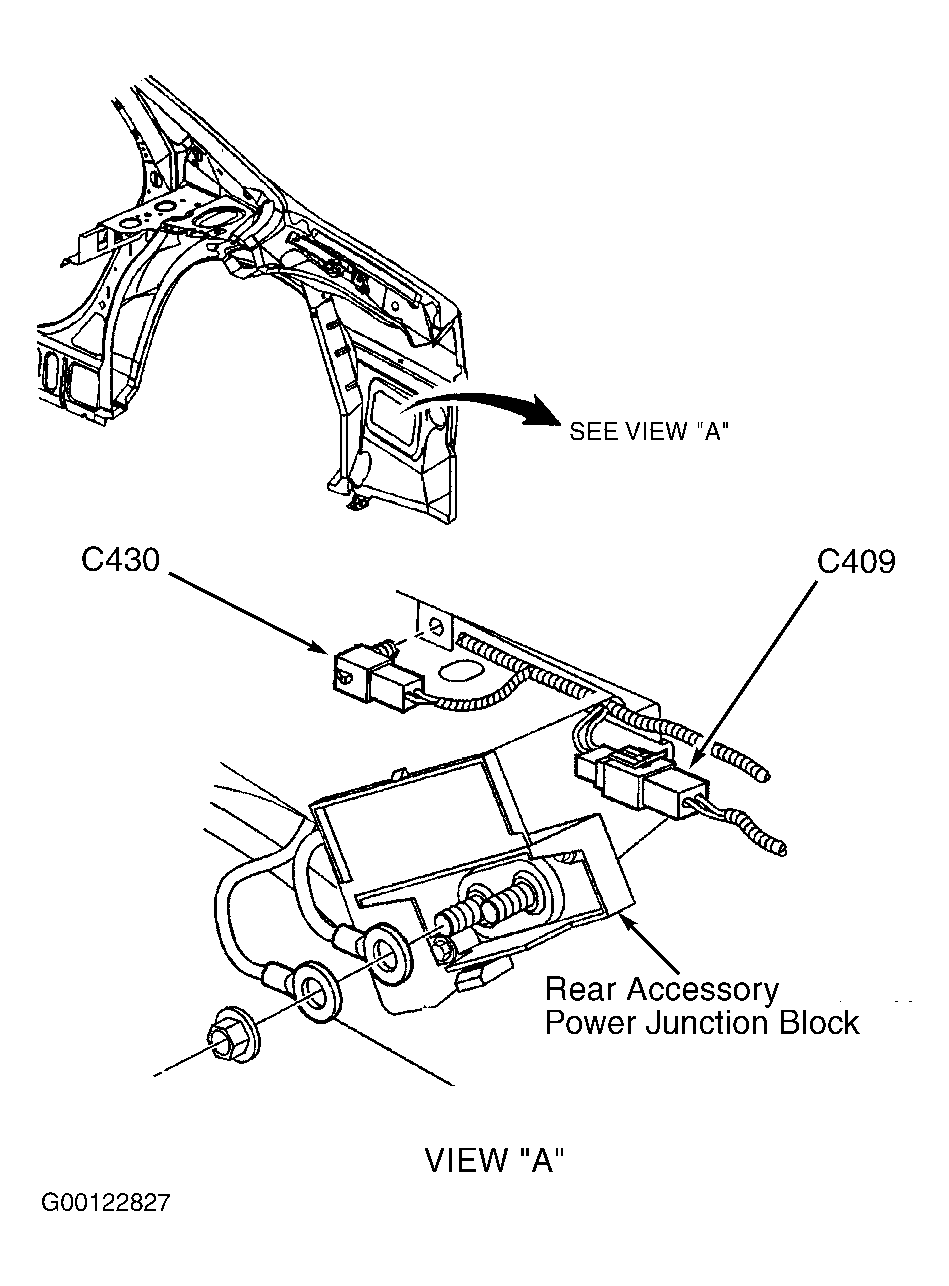

| Rear Accessory Power Junction Block | In right rear of luggage compartment. See Figure. |
| Rear Defogger Circuit Breaker | On bottom side of right instrument panel fuse block. |
| Retained Accessory Power Breaker | On bottom side of left instrument panel fuse block. |
| SEO Circuit Breaker Panel | On upper right side of steering column. |
| SEO Fuse Relay Block | On upper right side of steering column. |
| Underhood Accessory Wiring Junction Block | On front of right strut tower. |
| Underhood Electrical Center | On front of right strut tower. |
