Power Window Master Switch Continuity Test

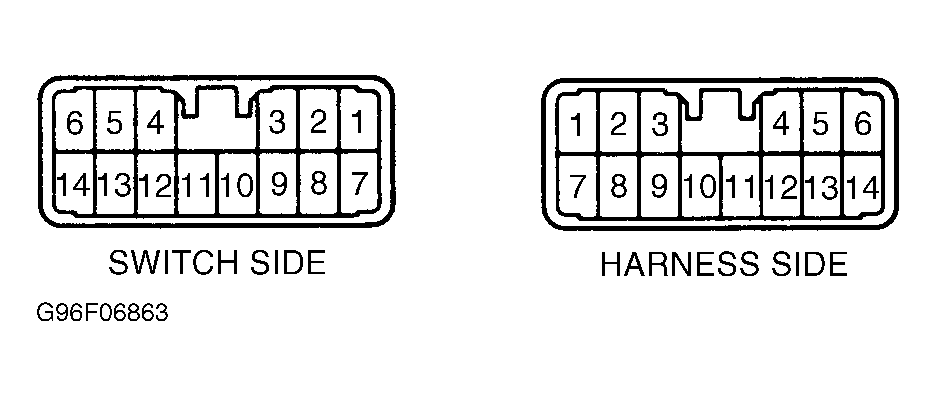

Disconnect power window master switch connector. Check continuity between specified power window master switch terminals with switch in specified position. See POWER WINDOW MASTER SWITCH CONTINUITY table. See Figure . If continuity does not exist between specified terminals, replace power window master switch.
POWER WINDOW MASTER SWITCH CONTINUITY
| Application & Position | Between Terminals No. | ||
|---|---|---|---|
| Master Switch | |||
| Locked & Unlocked | |||
| UP | 1, 10 & 11; 3, 4 & 5 | ||
| OFF | 1, 3, 4 & 5 | ||
| DOWN | 1, 3 & 4; 5, 10 & 11 | ||
| Front Passenger's Switch | |||
| Locked | |||
| UP | 10, 11 & 14 | ||
| OFF | 6 & 14 | ||
| DOWN | 6, 10 & 11 | ||
| Unlocked | |||
| UP | 3, 4 & 6; 10, 11 & 14 | ||
| OFF | 3, 4, 6 & 14 | ||
| DOWN | 3, 4 & 14; 6, 10 & 11 | ||
| Left Rear Switch | |||
| Locked | |||
| UP | 9, 10 & 11 | ||
| OFF | 9 & 12 | ||
| DOWN | 10, 11 & 12 | ||
| Unlocked | |||
| UP | 3, 4 & 12; 9, 10 & 11 | ||
| OFF | 3, 4, 9 & 12 | ||
| DOWN | 3, 4 & 9; 10, 11 & 12 | ||
| Right Rear Switch | |||
| Locked | |||
| UP | 8, 10 & 11 | ||
| OFF | 8 & 13 | ||
| DOWN | 10, 11 & 13 | ||
| Unlocked | |||
| UP | 3, 4 & 13; 8, 10 & 11 | ||
| OFF | 3, 4, 8 & 13 | ||
| DOWN | 3, 4 & 8; 10, 11 & 13 | ||
