Connector Identification

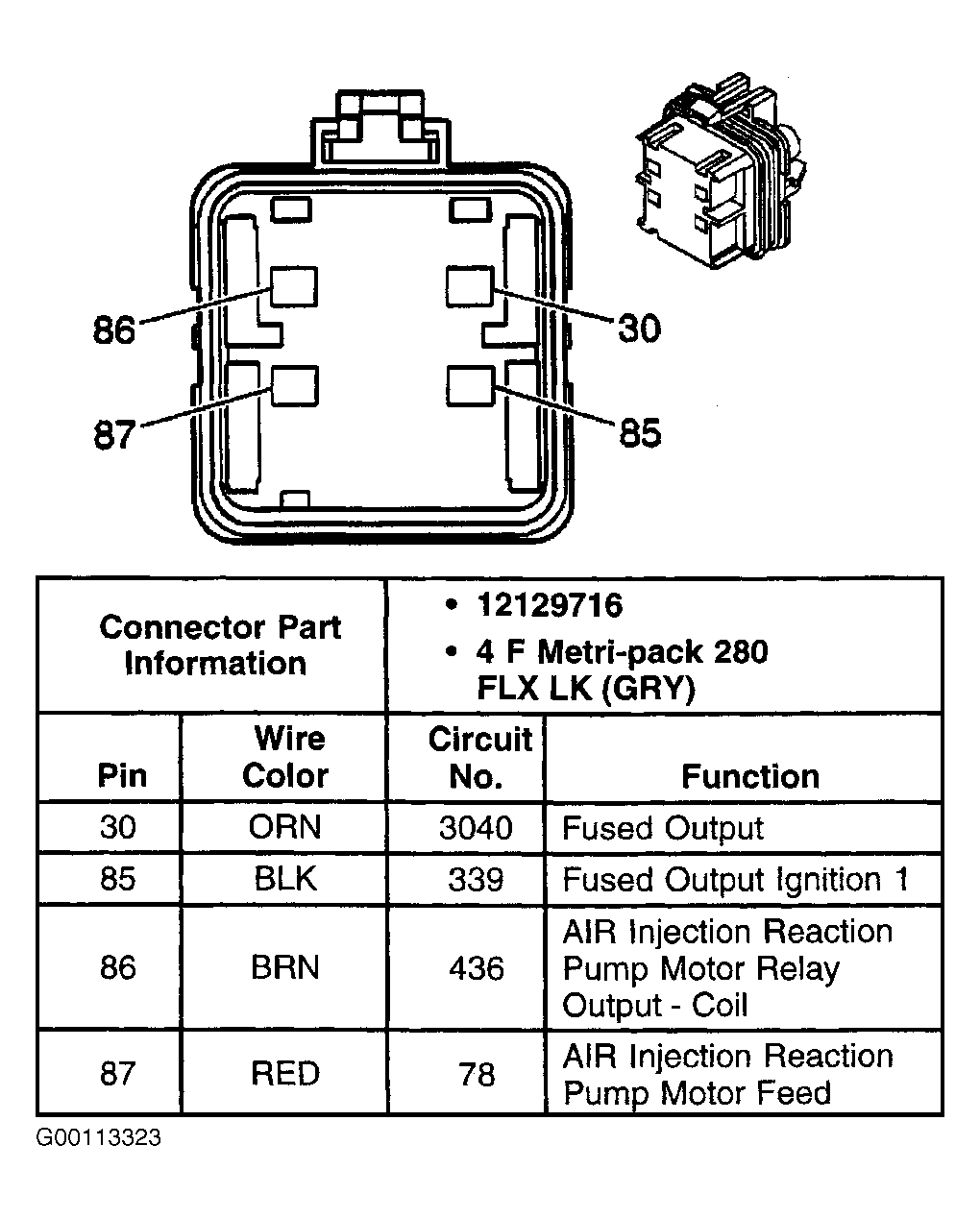

Fig 1: Identifying AIR Pump Relay Connector Terminals
G00113323Courtesy of GENERAL MOTORS CORP.

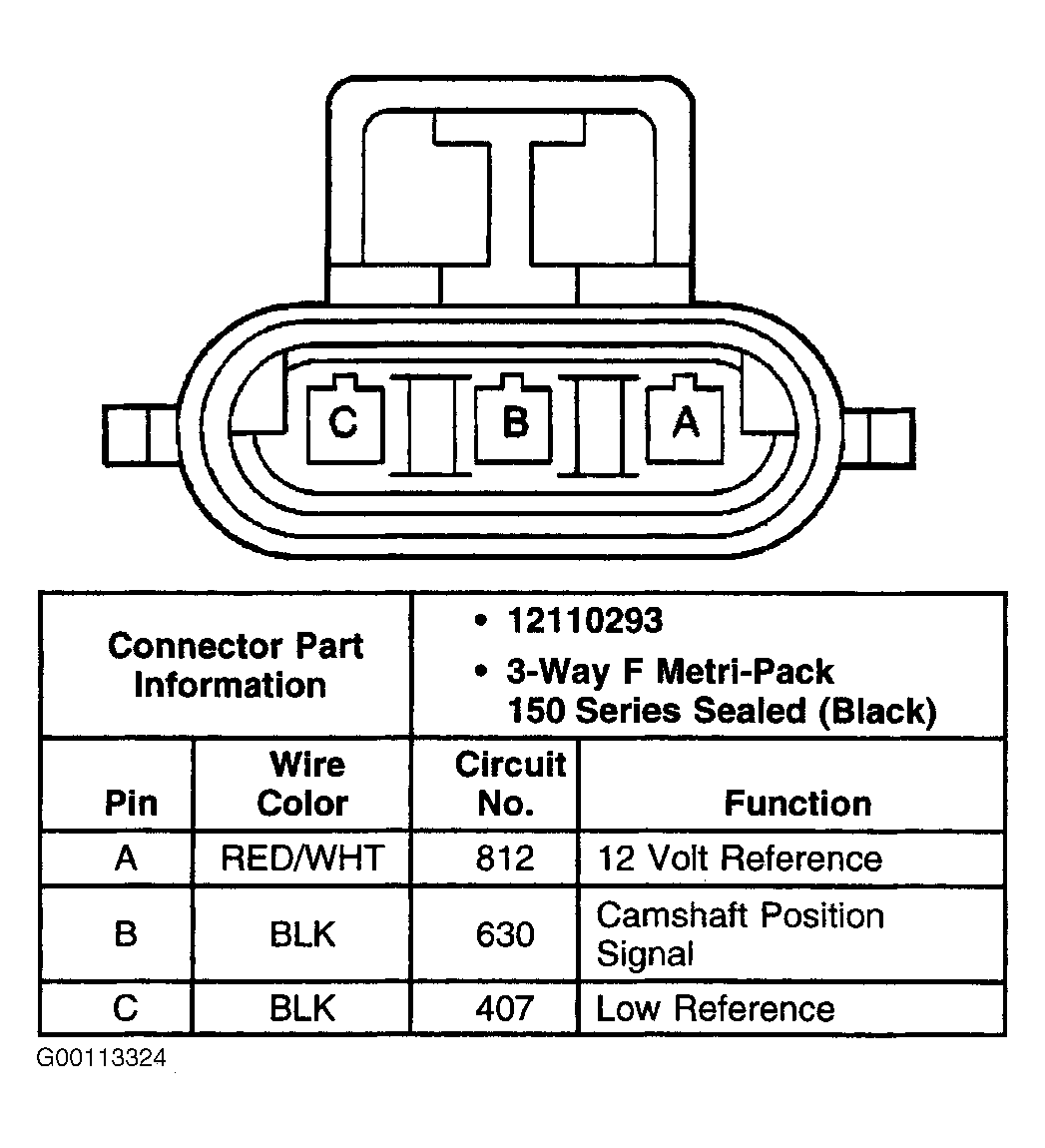

Fig 2: Identifying CMP Sensor Connector Terminals
G00113324Courtesy of GENERAL MOTORS CORP.

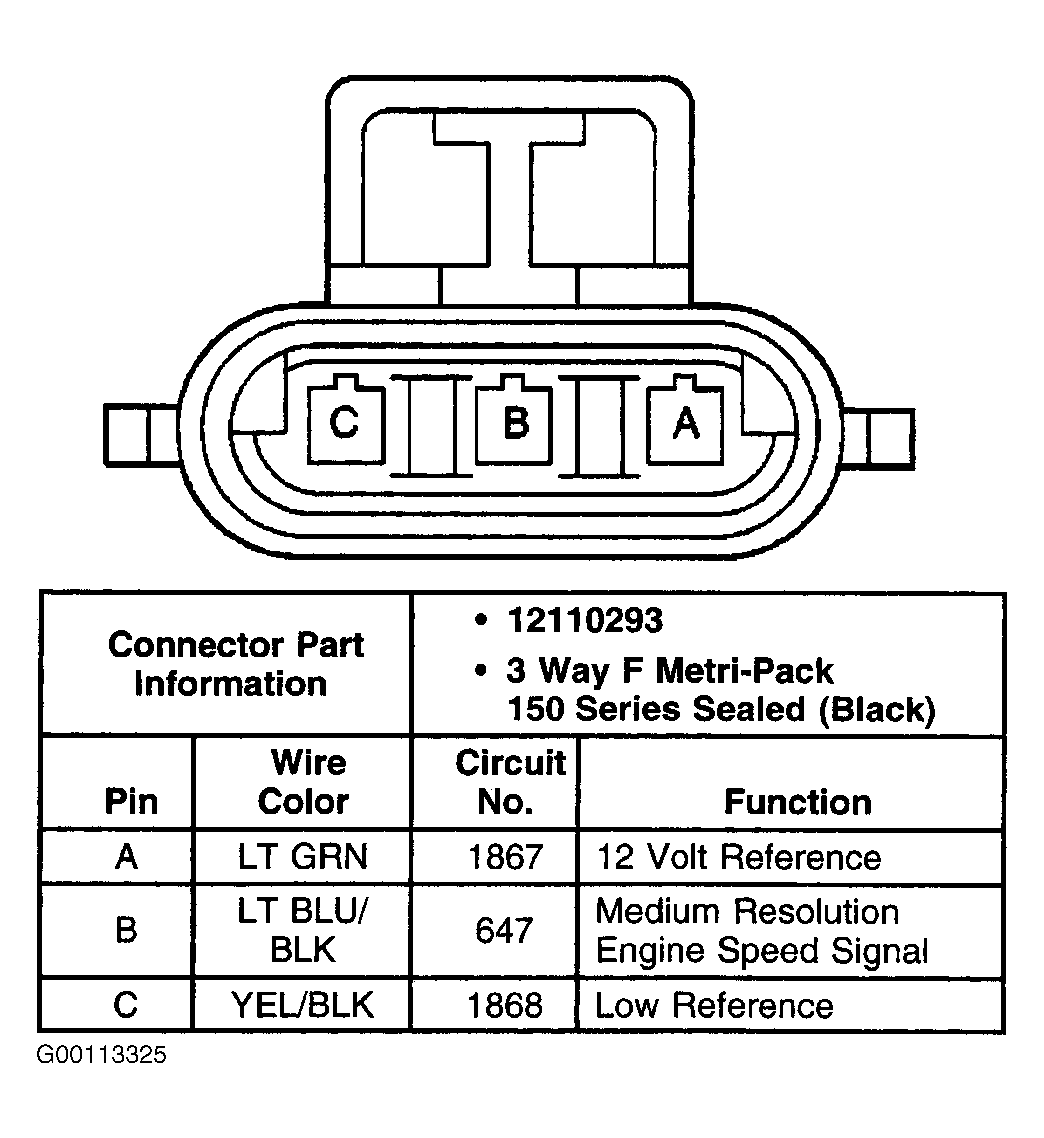

Fig 3: Identifying CKP Sensor "A" Connector Terminals
G00113325Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying CKP Sensor "B" Connector Terminals
G00113326Courtesy of GENERAL MOTORS CORP.
Fig 5: Identifying ECT Sensor Connector Terminals
G00113327Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying EGR Valve Connector Terminals
G00113330Courtesy of GENERAL MOTORS CORP.

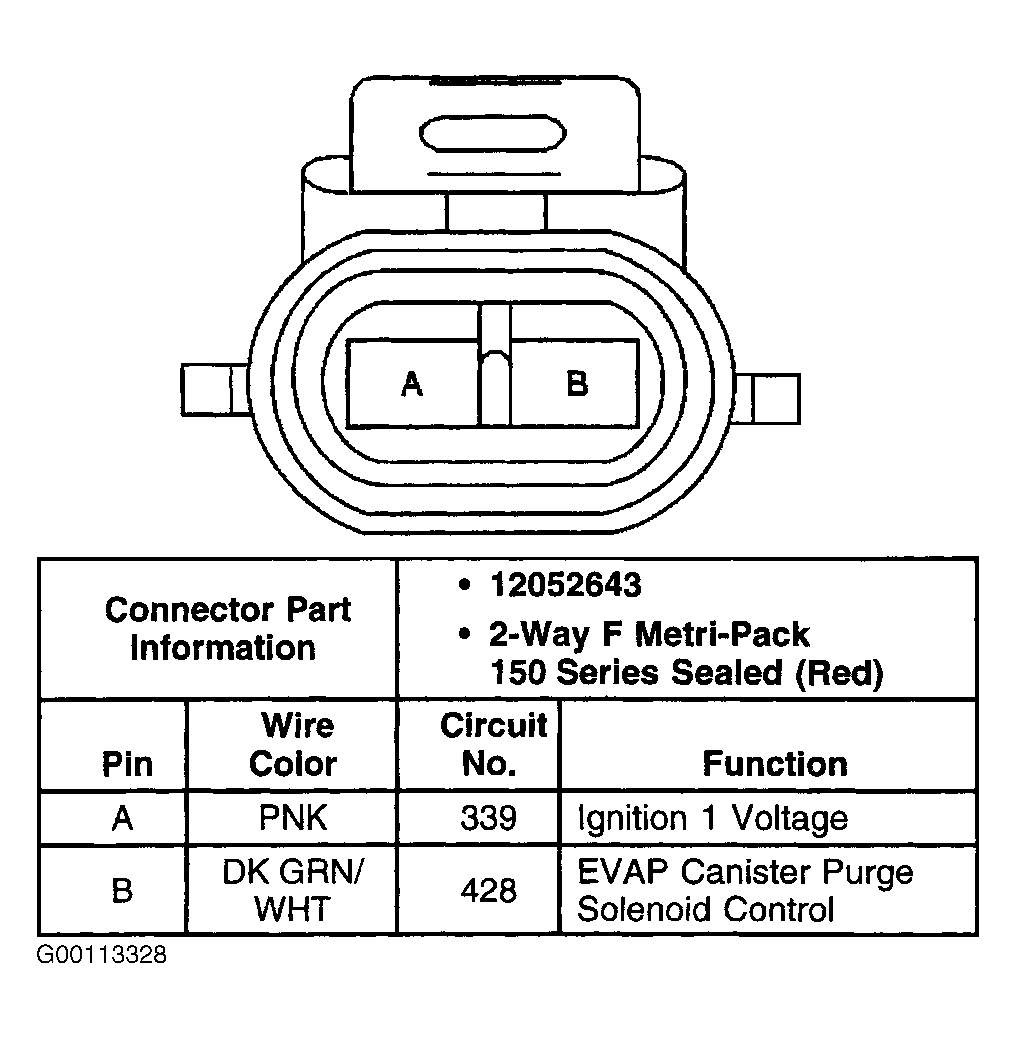

Fig 7: Identifying EVAP Canister Purge Solenoid Connector Terminals
G00113328Courtesy of GENERAL MOTORS CORP.

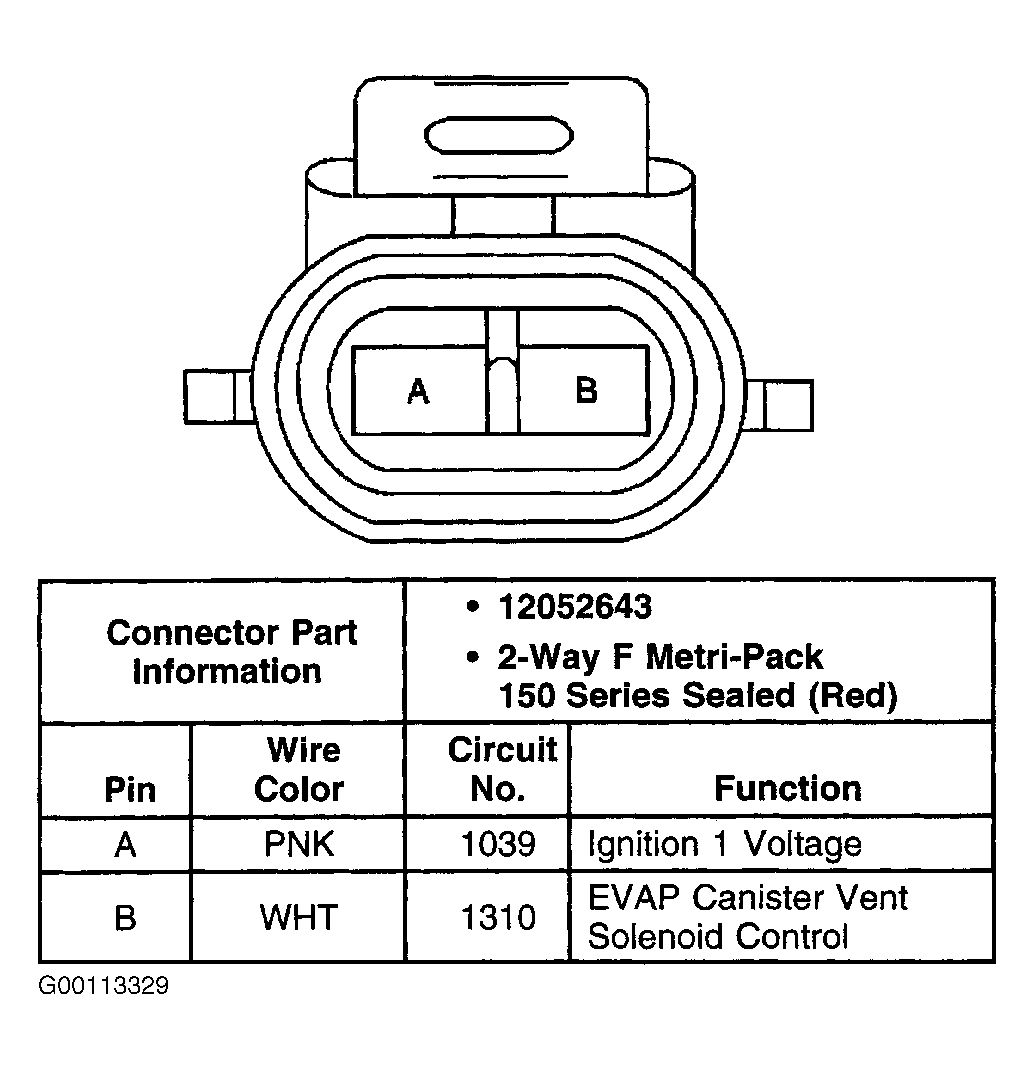

Fig 8: Identifying EVAP Canister Vent Solenoid Connector Terminals
G00113329Courtesy of GENERAL MOTORS CORP.

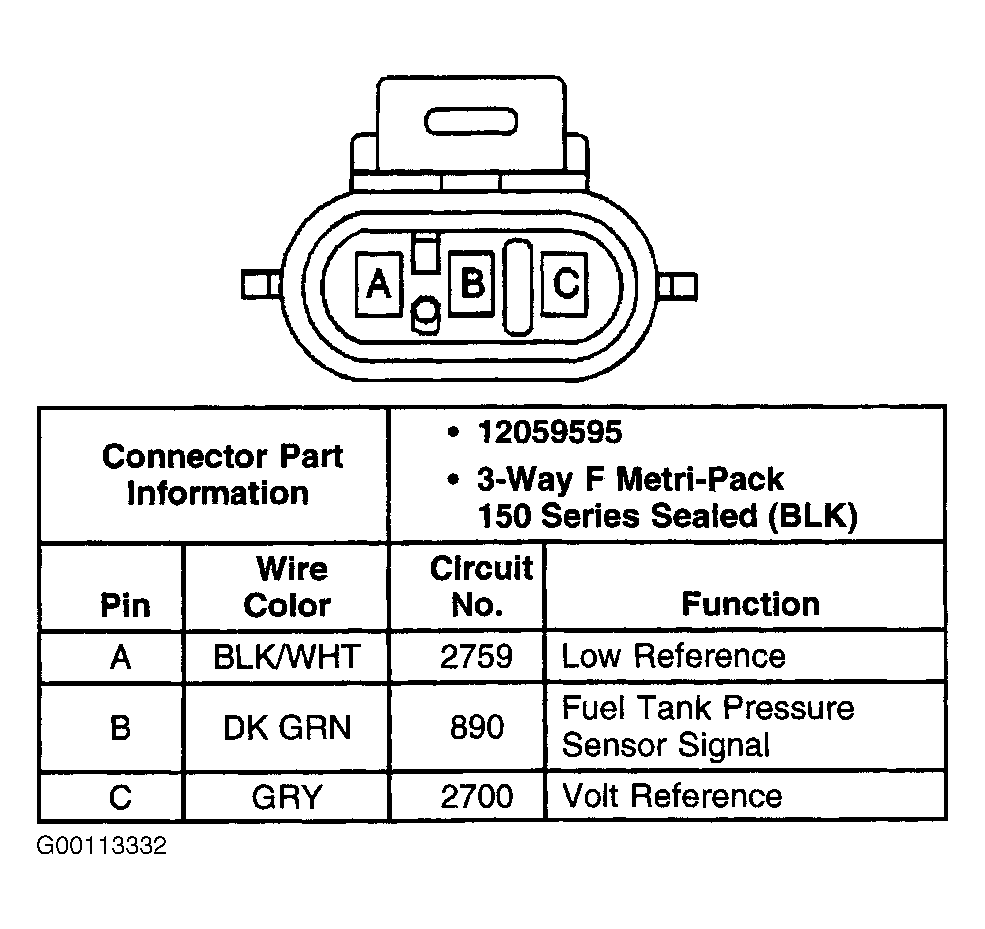

Fig 9: Identifying FTP Sensor Connector Terminals
G00113332Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying Fuel Pump Sender Connector Terminals
G00113331Courtesy of GENERAL MOTORS CORP.

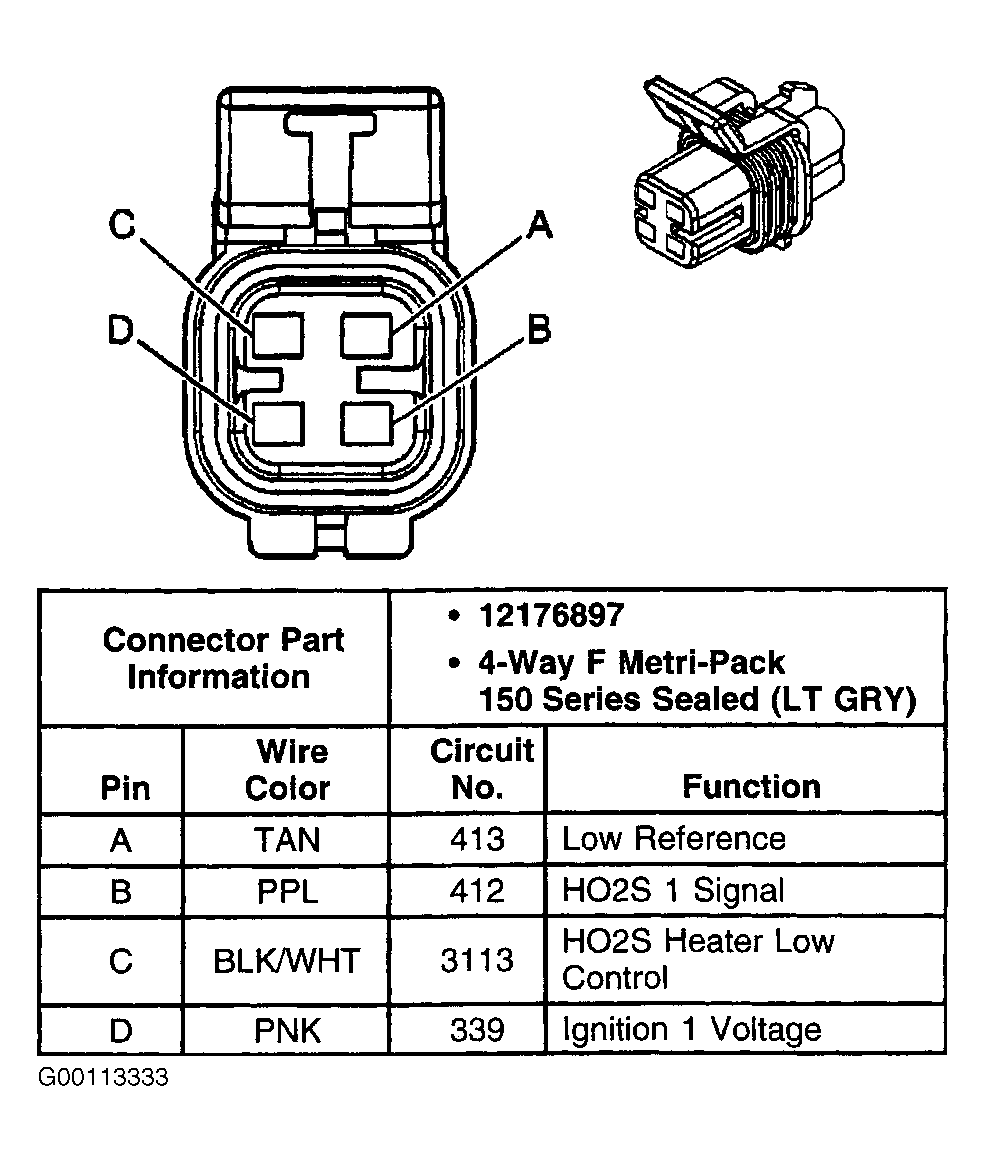

Fig 11: Identifying HO2S Sensor 1 Connector Terminals
G00113333Courtesy of GENERAL MOTORS CORP.

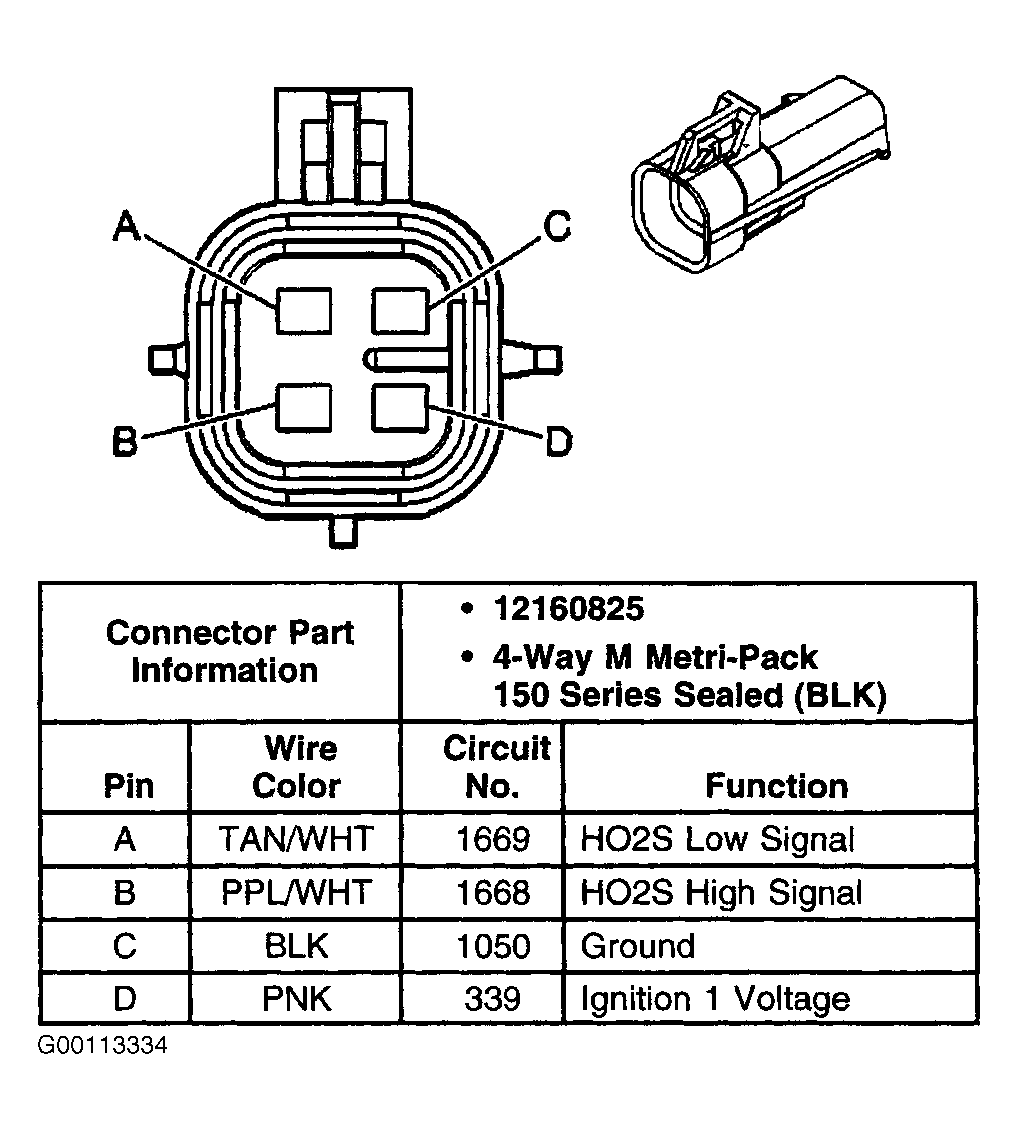

Fig 12: Identifying HO2S Sensor 2 Connector Terminals
G00113334Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying IAC Valve Connector Terminals
G00101510Courtesy of GENERAL MOTORS CORP.

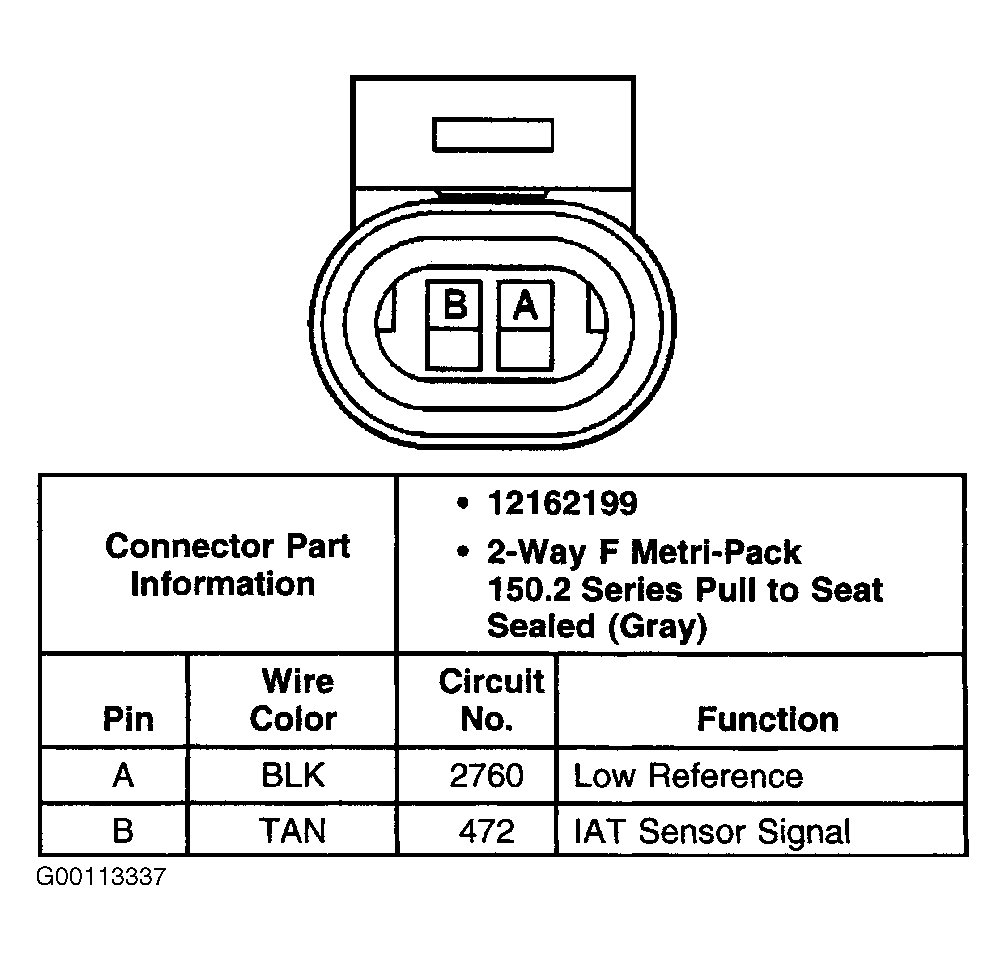

Fig 14: Identifying IAT Sensor Connector Terminals
G00113337Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Ignition Control Module Connector C1 Terminals
G00113335Courtesy of GENERAL MOTORS CORP.

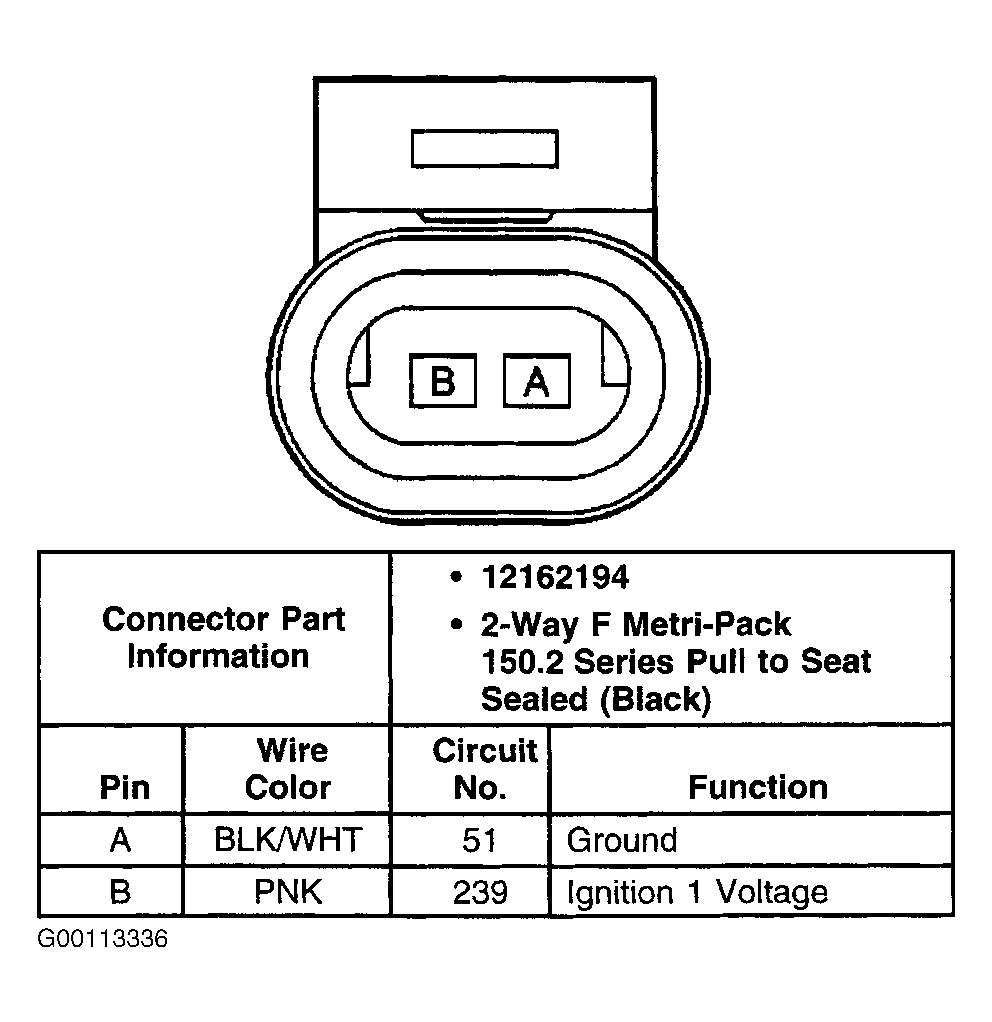

Fig 16: Identifying Ignition Control Module Connector C2 Terminals
G00113336Courtesy of GENERAL MOTORS CORP.

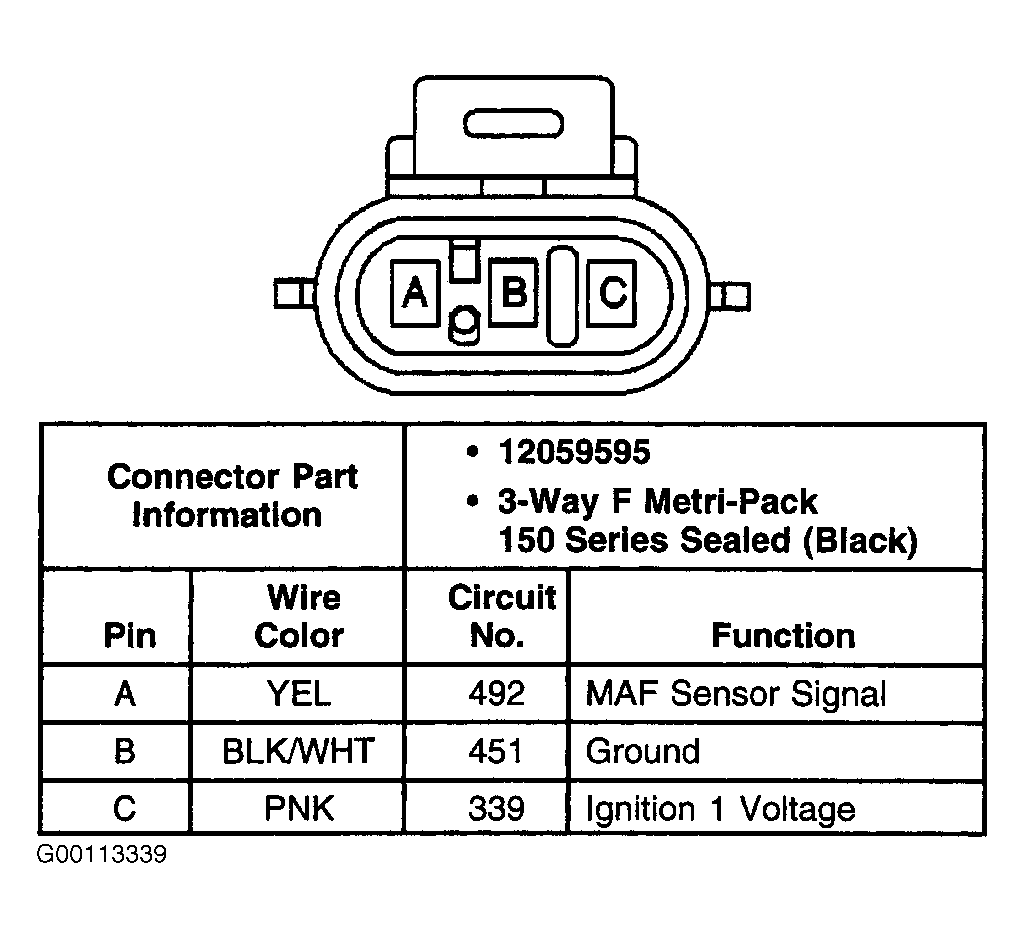

Fig 17: Identifying MAF Sensor Connector Terminals
G00113339Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying MAP Sensor Connector Terminals
G00113338Courtesy of GENERAL MOTORS CORP.

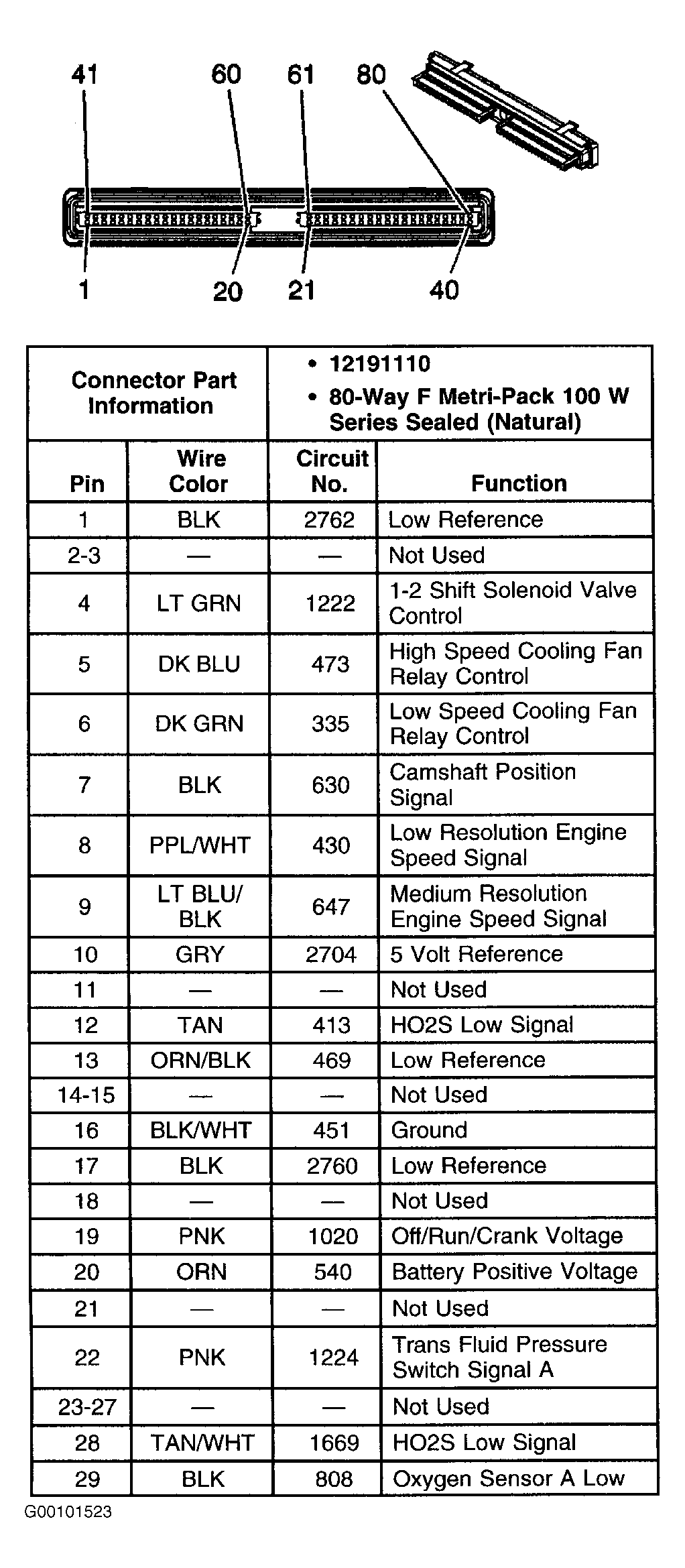

Fig 19: Identifying PCM Connector C1 Terminals (1 Of 3)
G00101523Courtesy of GENERAL MOTORS CORP.

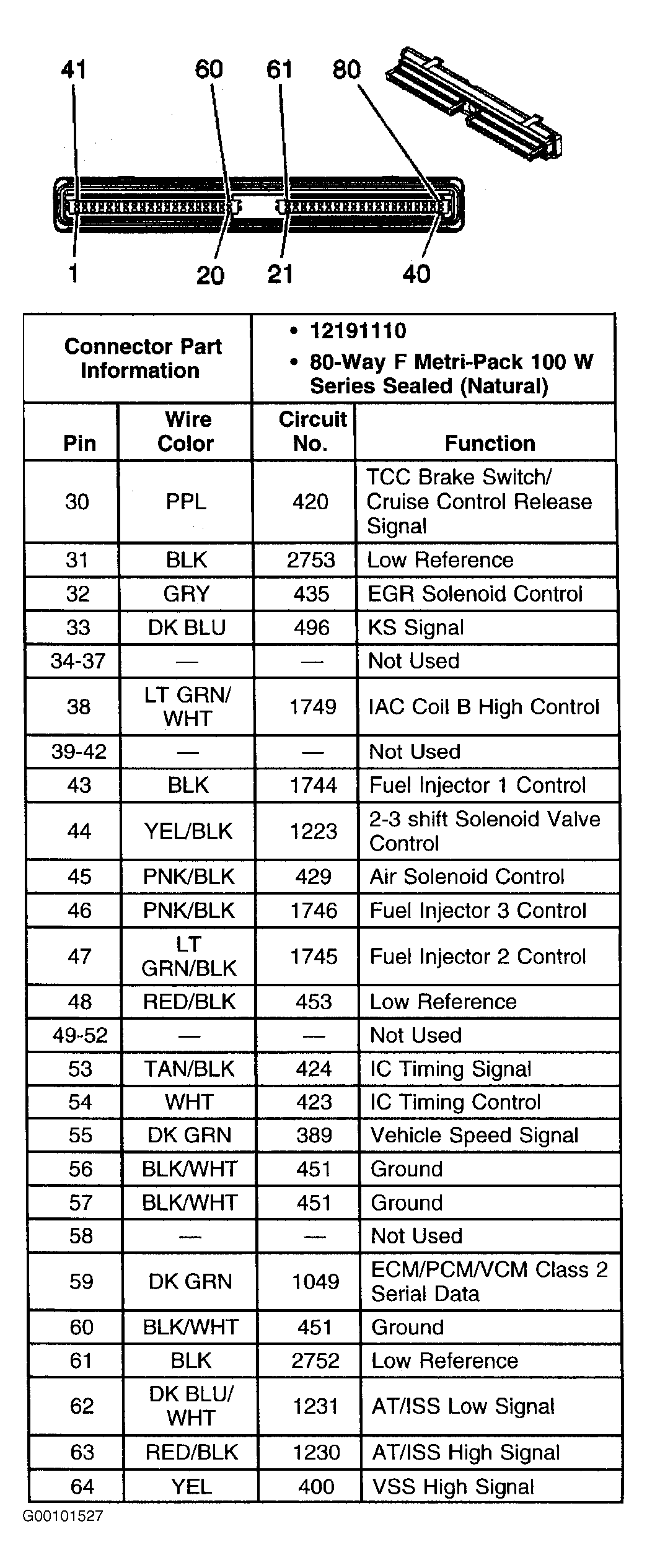

Fig 20: Identifying PCM Connector C1 Terminals (2 Of 3)
G00101527Courtesy of GENERAL MOTORS CORP.

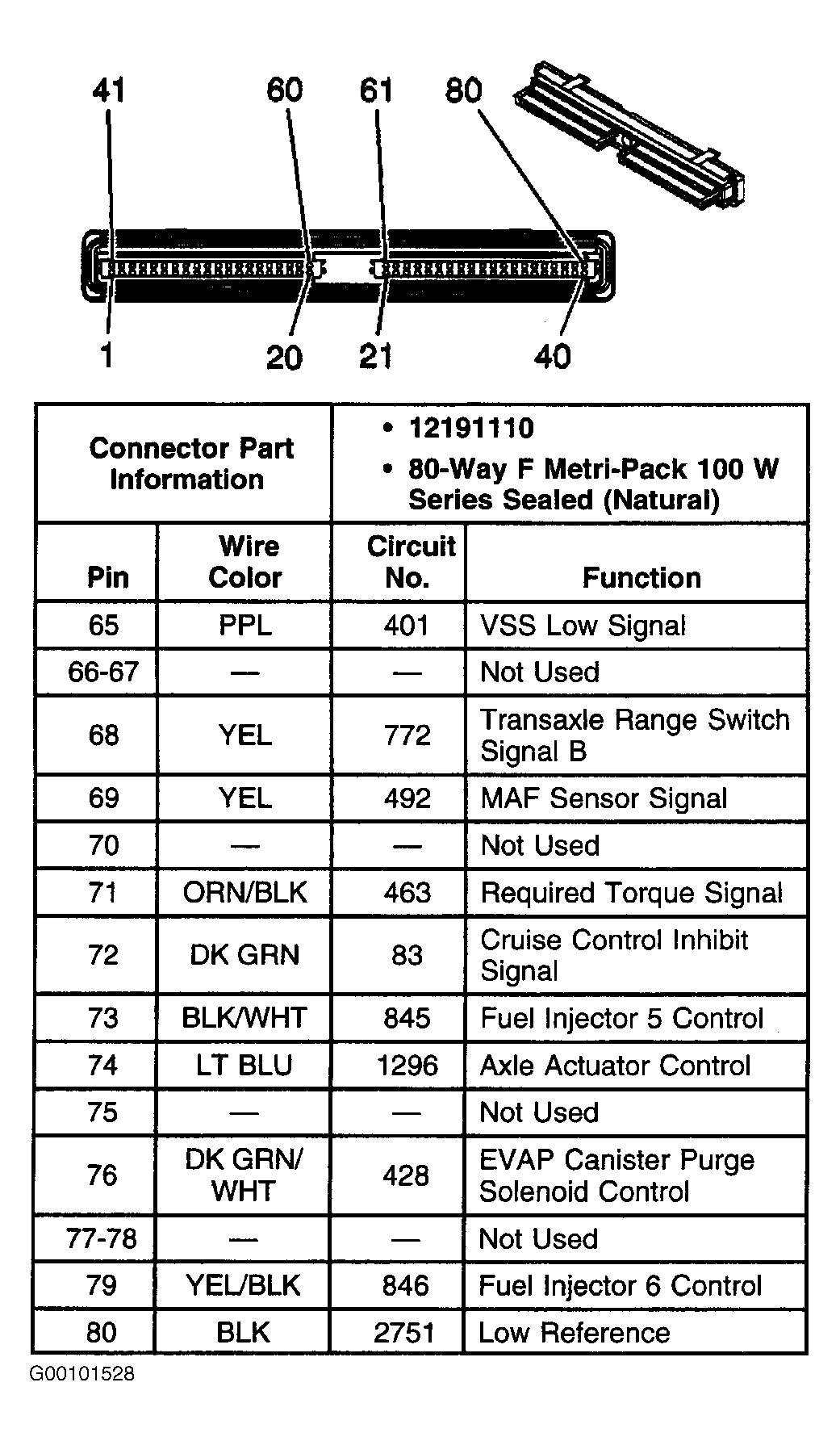

Fig 21: Identifying PCM Connector C1 Terminals (3 Of 3)
G00101528Courtesy of GENERAL MOTORS CORP.

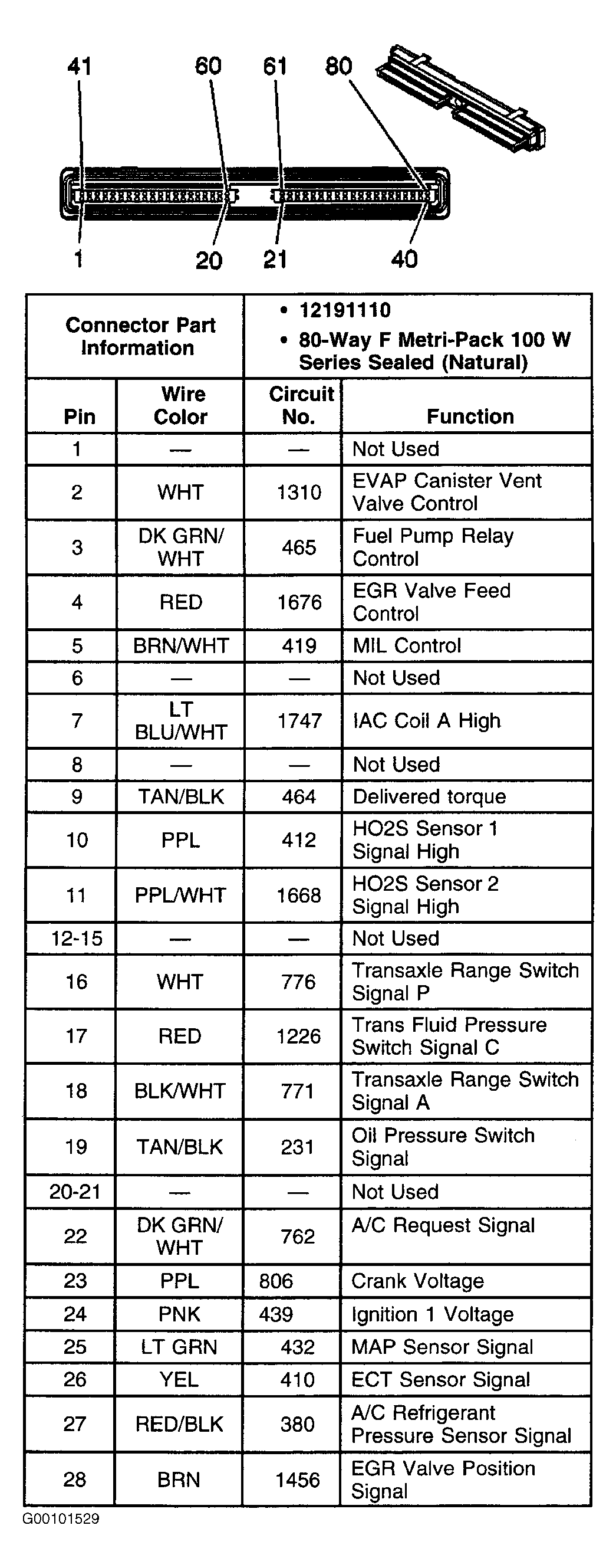

Fig 22: Identifying PCM Connector C2 Terminals (1 Of 3)
G00101529Courtesy of GENERAL MOTORS CORP.

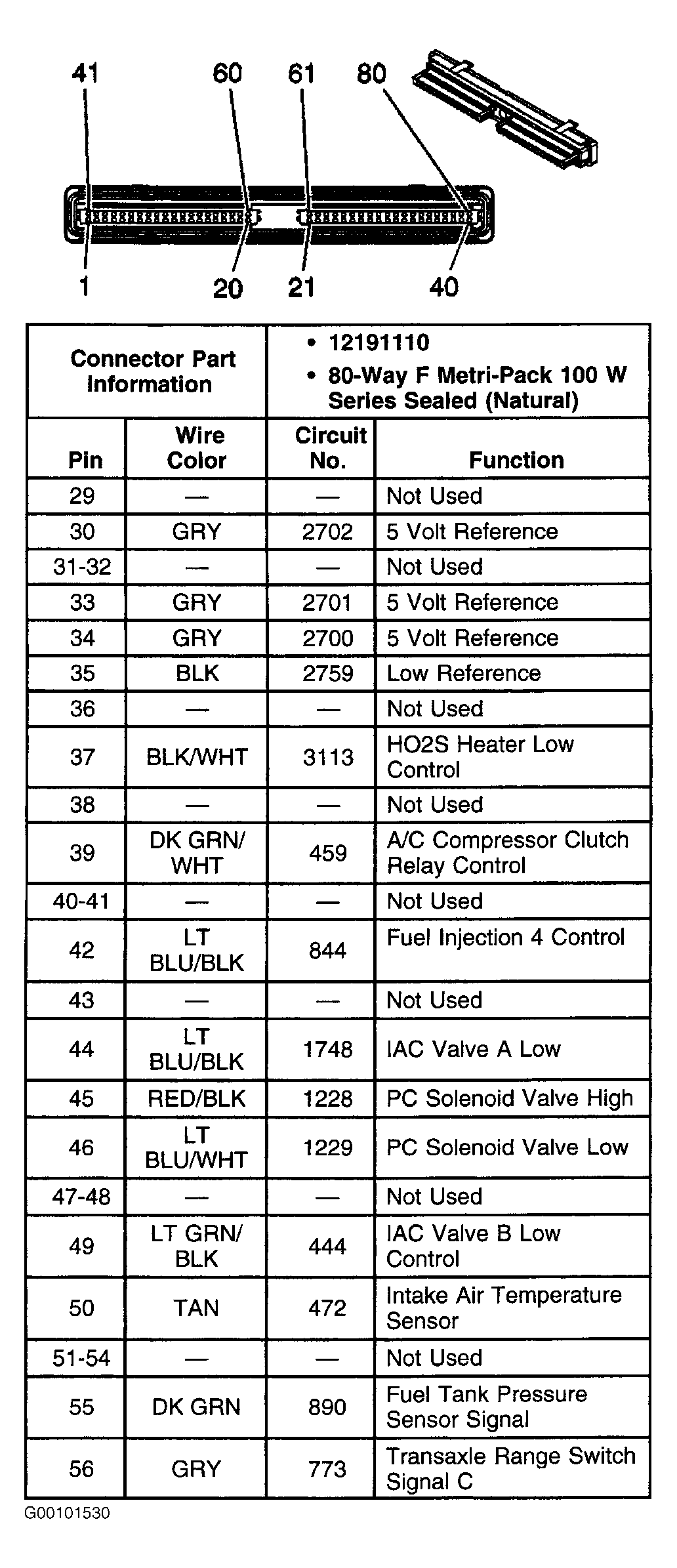

Fig 23: Identifying PCM Connector C2 Terminals (2 Of 3)
G00101530Courtesy of GENERAL MOTORS CORP.

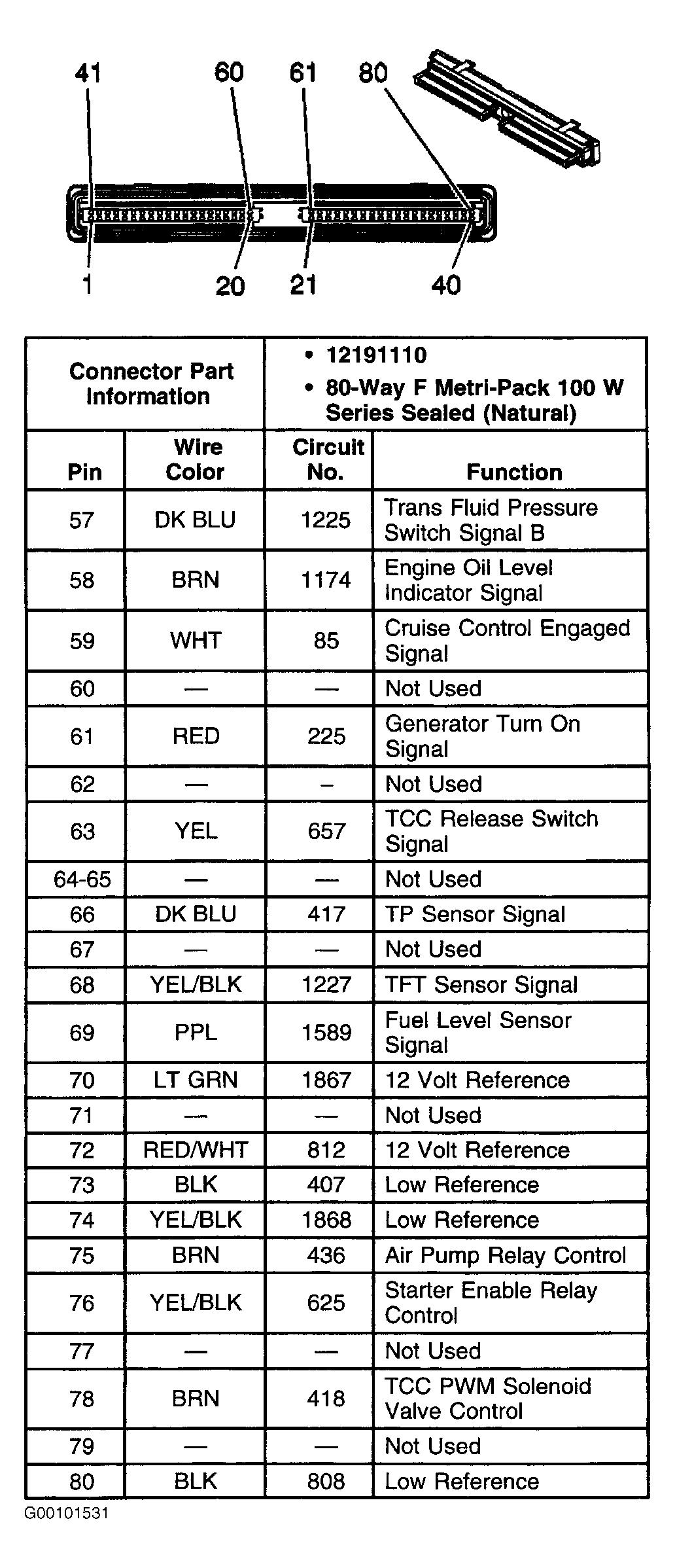

Fig 24: Identifying PCM Connector C2 terminals (3 Of 3)
G00101531Courtesy of GENERAL MOTORS CORP.

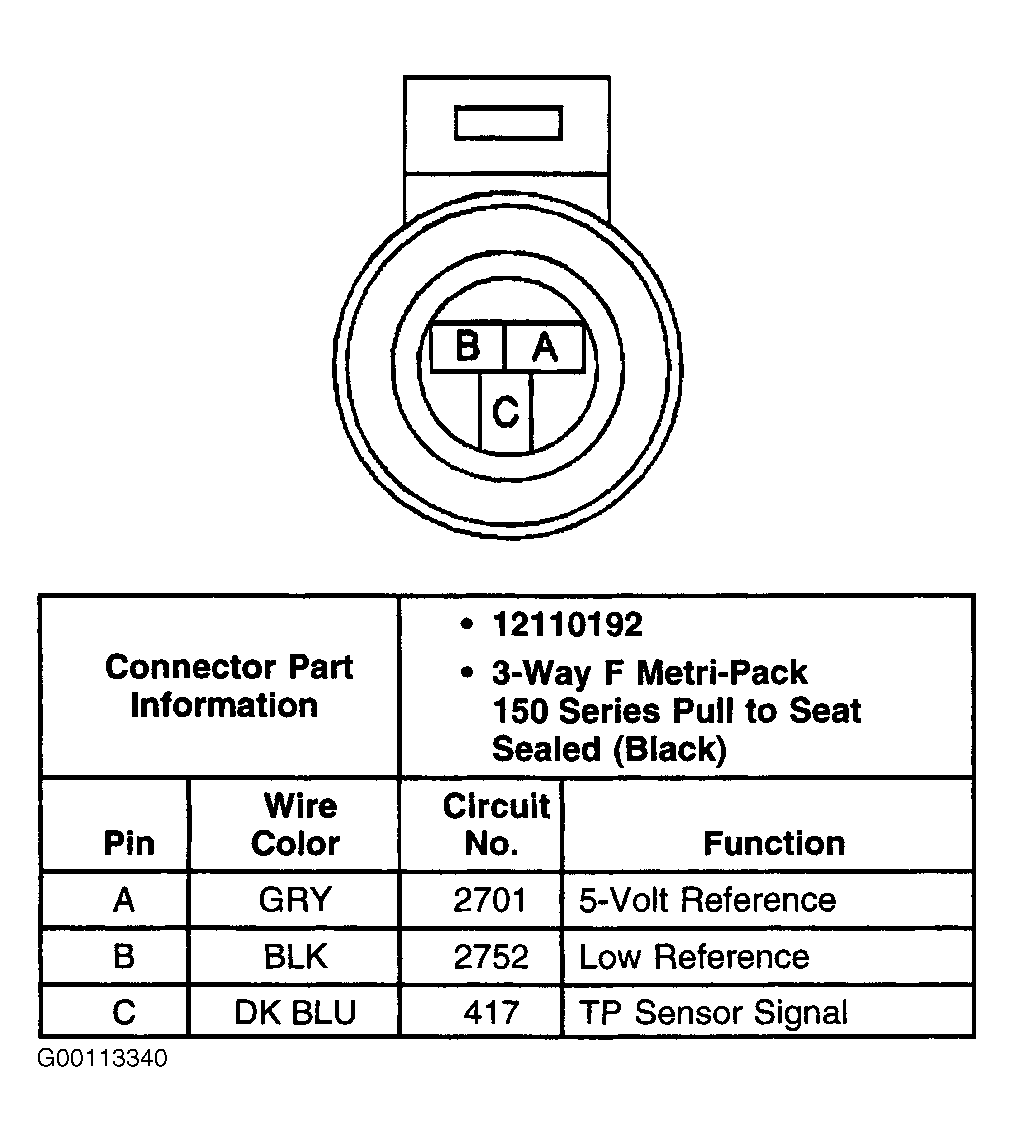

Fig 25: Identifying TP Sensor Connector Terminals
G00113340Courtesy of GENERAL MOTORS CORP.

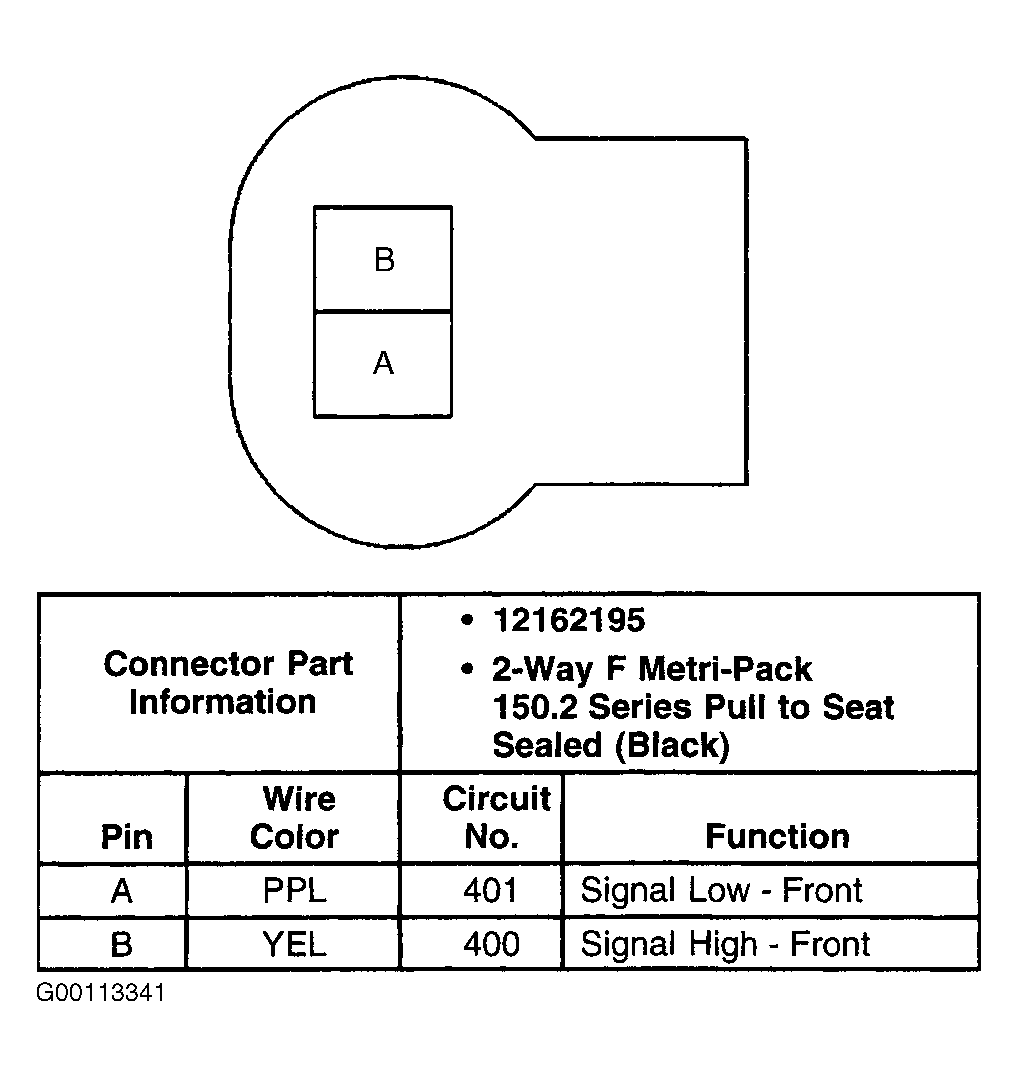

Fig 26: Identifying Vehicle Speed Sensor Connector Terminals
G00113341Courtesy of GENERAL MOTORS CORP.
