Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|
| G100 | On left front of engine compartment. |
| G101 | On right front of engine compartment. |
| G102 (4.3L VIN X) | On left rear of engine. See Figure . |

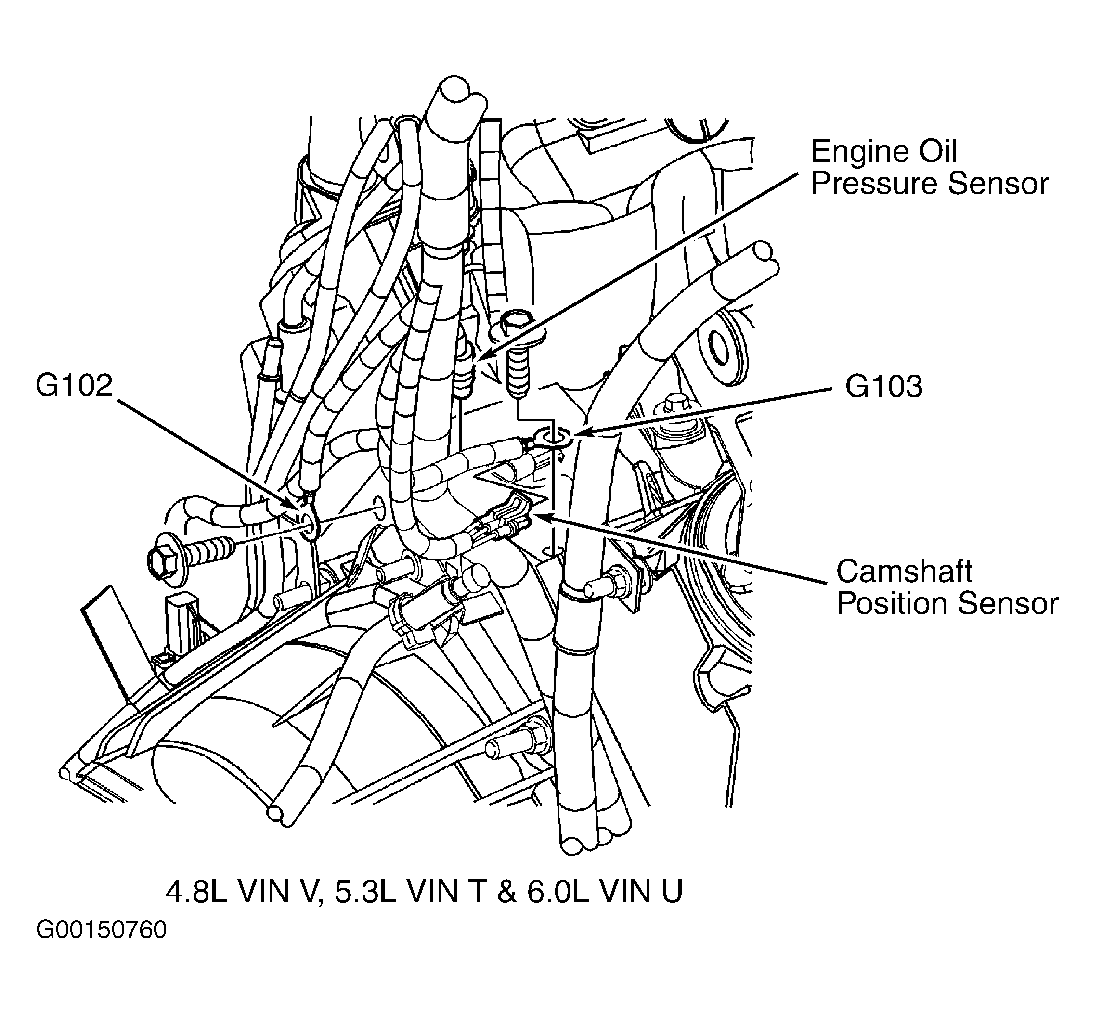

| G102 (4.8L VIN V) | On left rear of engine. See Figure . |
| G102 (5.3L VIN T) | On left rear of engine. See Figure . |
| G102 (6.0L VIN U) | On left rear of engine. See Figure . |
| G103 (4.3L VIN X) | On right rear of engine. See Figure . |
| G103 (4.8L VIN V) | On right rear of engine. See Figure . |
| G103 (5.3L VIN T) | On right rear of engine. See Figure . |
| G103 (6.0L VIN U) | On right rear of engine. See Figure . |
| G104 | On lower right front of engine. |
| G105 | On right front frame rail, in engine compartment. |
| G106 | On right front of engine compartment. |
| G300 | On left frame rail, near EBCM. |
| G301 | Behind left kick panel. See Figure . |
| G302 | Behind left kick panel. See Figure . |
| G303 | Behind left kick panel. See Figure . |
| G304 | Behind right kick panel. See Figure . |
| G347 | On bottom of left "B" pillar. |
| G400 | On inner left rear frame rail. |
| G401 | On top of right "D" pillar. See Figure . |
| G402 | On top of left "D" pillar. See Figure . |
| G403 | On center of left "D" pillar. |
