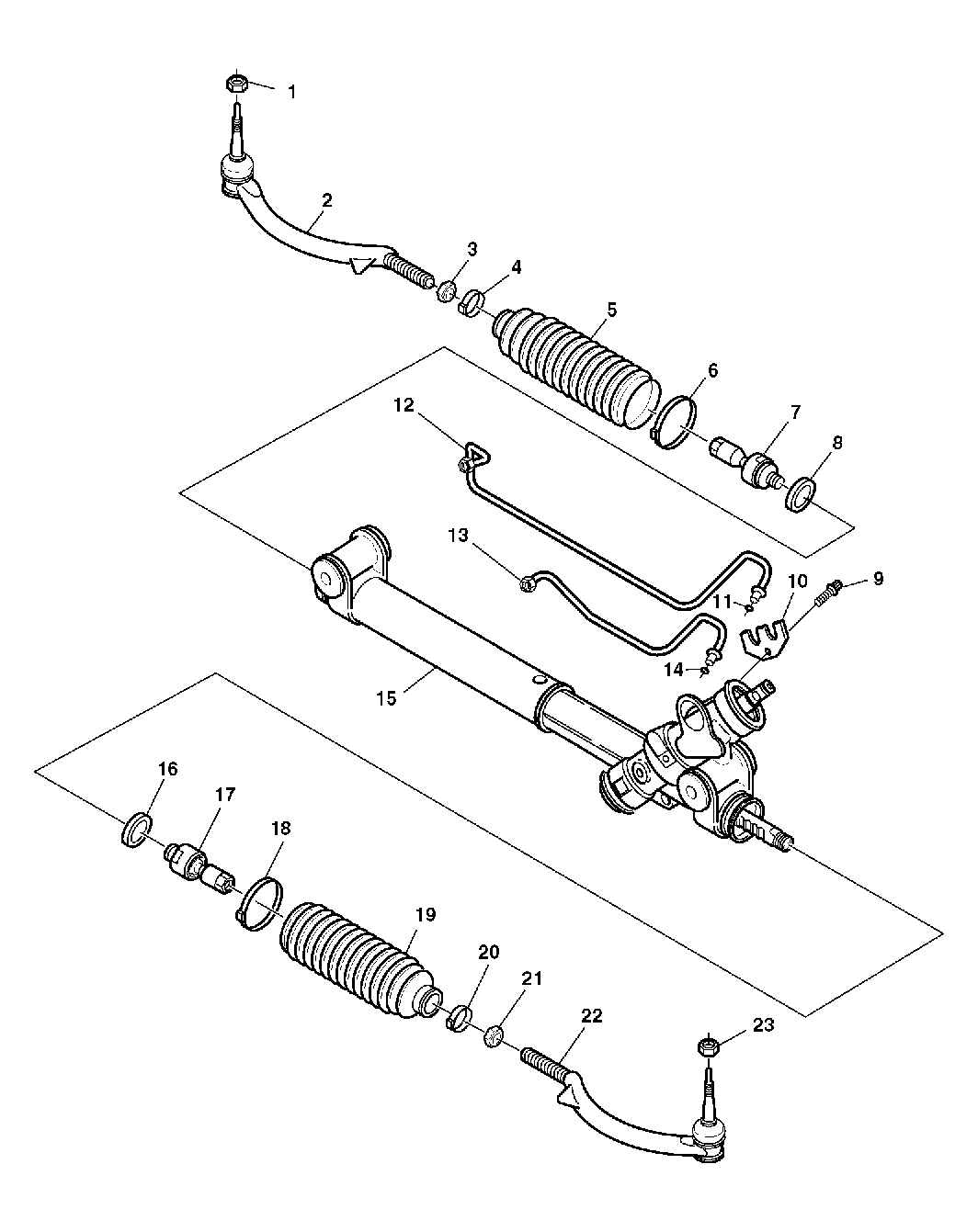

Power Steering Gear Disassembled View
| Callout | Component Name |
|---|---|
| 1 | Torque Prevailing Nut |
| 2 | Outer Tie Rod Assembly |
| 3 | Hexagon Jam Nut |
| 4 | Tie Rod End Clamp |
| 5 | Rack and Pinion Boot |
| 6 | Boot Clamp |
| 7 | Inner Tie Rod Assembly |
| 8 | Shock Dampener Ring |
| 9 | External TORX® Screw |
| 10 | Cylinder Line Retaining Plate |
| 11 | O-ring Seal |
| 12 | Cylinder (RH) Line |
| 13 | Cylinder (LH) Line |
| 14 | O-ring Seal |
| 15 | Rack and Pinion Gear (Partial) |
| 16 | Shock Dampener Ring |
| 17 | Inner Tie Rod Assembly |
| 18 | Boot Clamp |
| 19 | Rack and Pinion Boot |
| 20 | Tie Rod End Clamp |
| 21 | Hexagon Jam Nut |
| 22 | Outer Tie Rod Assembly |
| 23 | Torque Prevailing Nut |
