Engine Controls Connector End Views

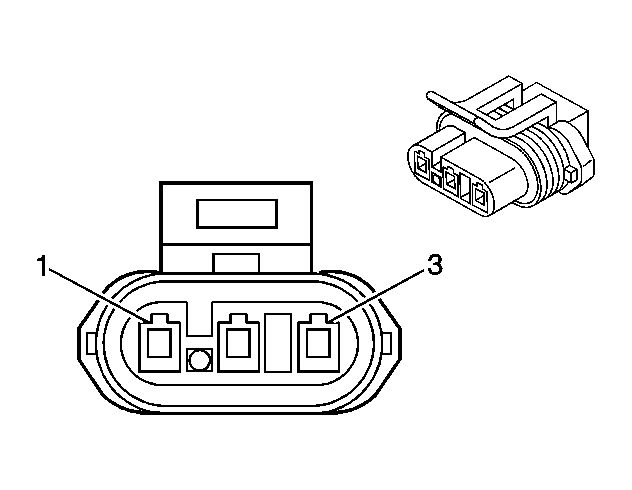

Camshaft Position (CMP) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 3 | PK/BK | 1846 | Ignition 1 Voltage |
| 2 | D-BU/BK | 632 | Low Reference |
| 1 | BN/WH | 633 | Camshaft Position (CMP) Sensor Signal |
Crankshaft Position (CKP) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | D-BU/WH | 1869 | Crankshaft Position (CKP) Sensor Signal |
| 2 | YE/BK | 1868 | Low Reference |
| 3 | BK | 1704 | Ground |
Engine Coolant Temperature (ECT) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | YE | 410 | Engine Coolant Temperature (ECT) Sensor |
| 2 | BK/WH | 645 | Ground |
Evaporative Emissions (EVAP) Canister Purge Solenoid Valve
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | D-GN/WH | 428 | EVAP Canister Purge Valve Solenoid Control |
Evaporative Emissions (EVAP) Canister Vent Solenoid Valve
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | PU | 1986 | EVAP Canister Vent Solenoid Control |
| B | PK/BK | 1846 | Ignition 1 Voltage |
Exhaust Gas Recirculation (EGR) Valve
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | GY/BK | 435 | Exhaust Gas Recirculation (EGR) Solenoid Control |
| 2 | D*BU/BK | 650 | Low Reference |
| 3 | D-GN/WH | 1456 | Exhaust Gas Recirculation (EGR) Valve Position Sensor Signal |
| 4 | GY | 416 | 5-Volt Reference |
| 5 | BK/WH | 139 | Ignition 1 Voltage |
Fuel Injector 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | BK | 1744 | Fuel Injector 1 Control |
Fuel Injector 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | L-GN/BK | 1745 | Fuel Injector 2 Control |
Fuel Injector 3
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | RD/BK | 1746 | Fuel Injector 3 Control |
Fuel Injector 4
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | D-BU/BK | 844 | Fuel Injector 4 Control |
Fuel Injector 5
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | D-BU/BK | 845 | Fuel Injector 5 Control |
Fuel Injector 6
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | YE/BK | 846 | Fuel Injector 6 Control |

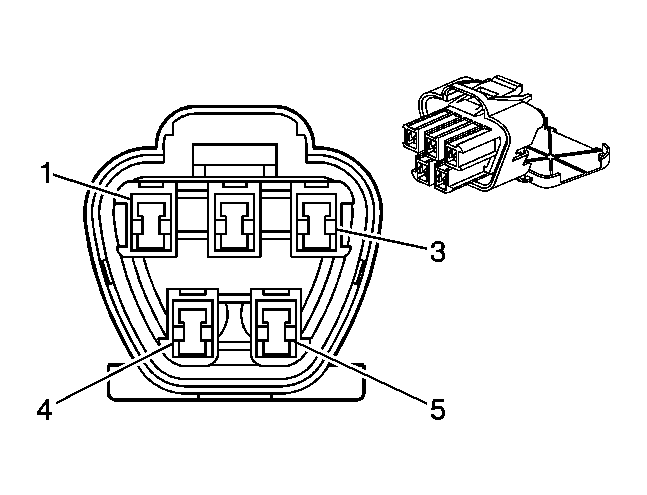

Fuel Pump
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | D-BU | 1936 | Fuel Level Sensor Signal |
| 2 | YE | 172 | Low Fuel Indicator Signal |
| 3 | GY | 605 | Low Reference |
| 4 | GY | 120 | Fuel Pump Supply Voltage |
| 5 | BK | 550 | Ground |

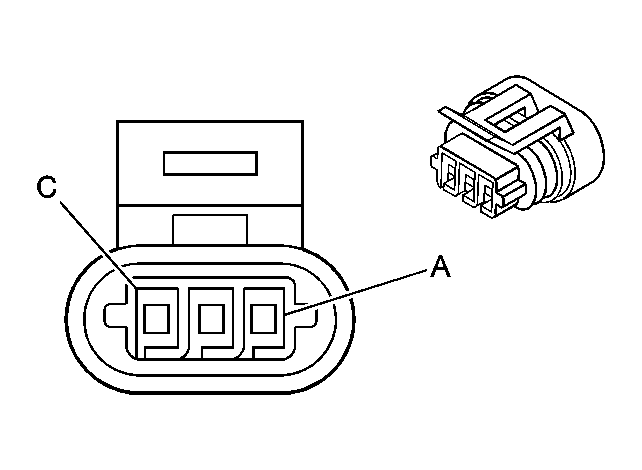

Fuel Tank Pressure (FTP) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | BK/WH | 750 | Ground - 5-Volt Reference |
| B | D-GN | 890 | Fuel Tank Pressure (FTP) Signal |
| C | GY | 605 | Low Reference |

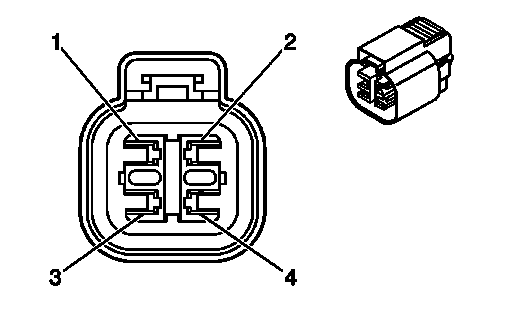

Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PU/WH | 1665 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 Signal |
| 2 | PK/BK | 1846 | Ignition 1 Voltage |
| 3 | BK | 650 | Low Reference |
| 4 | BN/WH | 1653 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 Heater Control |
Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | D-GN | 1663 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 Signal |
| 2 | PK/BK | 1846 | Ignition 1 Voltage |
| 3 | BK | 650 | Low Reference |
| 4 | WH | 1654 | Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 Heater Control |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PU | 1666 | Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 Signal |
| 2 | PK/BK | 1846 | Ignition 1 Voltage |
| 3 | BK | 750 | Low Reference |
| 4 | BN | 1667 | Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 Heater Control |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | D-GN/WH | 1664 | Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2 Signal |
| 2 | PK/BK | 1846 | Ignition 1 Voltage |
| 3 | BK | 750 | Low Reference |
| 4 | WH/BK | 1655 | Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2 Heater Control |
Ignition Coil Module 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | PK | 739 | Ignition 1 Voltage |
| B | L-BU | 1153 | Ignition Coil 1 Control |
| C | BK | 350 | Ground |
Ignition Coil Module 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | PK | 739 | Ignition 1 Voltage |
| B | D-BU | 1154 | Ignition Coil 2 Control |
| C | BK | 350 | Ground |
Ignition Coil Module 3
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | PK | 739 | Ignition 1 Voltage |
| B | YE | 1155 | Ignition Coil 3 Control |
| C | BK | 350 | Ground |
Ignition Coil Module 4
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | PK | 739 | Ignition 1 Voltage |
| B | RD | 1156 | Ignition Coil 4 Control |
| C | BK | 350 | Ground |
Ignition Coil Module 5
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | PK | 739 | Ignition 1 Voltage |
| B | D-GN | 1157 | Ignition Coil 5 Control |
| C | BK | 350 | Ground |
Ignition Coil Module 6
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | PK | 739 | Ignition 1 Voltage |
| B | GY | 1158 | Ignition Coil 6 Control |
| C | BK | 350 | Ground |
Intake Air Temperature (IAT) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 2 | D-BU/BK | 632 | Low Reference |
| 1 | BN | 472 | Intake Air Temperature (IAT) Sensor Signal |
Intake Manifold Tuning Valve Solenoid
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | PK/WH | 139 | Ignition 1 Voltage |
| 2 | WH/BK | 962 | Intake Manifold Tuning Valve Solenoid Control |
Knock Sensor (KS) 1
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | WH | 496 | Knock Sensor (KS) 1 Signal |
| 2 | OG | 452 | Low Reference |
| 3 | BK | 1057 | Shield Ground |
Knock Sensor (KS) 2
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | D-BU/WH | 1876 | Knock Sensor (KS) 2 Signal |
| 2 | YE/BK | 452 | Low Reference |
| 3 | BK | 1057 | Shield Ground |
Manifold Absolute Pressure (MAP) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | BK | 470 | Low Reference |
| B | L-GN | 432 | Manifold Absolute Pressure (MAP) Sensor Signal |
| C | GY/BK | 469 | 5-Volt Reference |
Mass Air Flow (MAF) Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 3 | PK/BK | 1846 | Ignition 1 Voltage |
| 2 | YE | 492 | Mass Air Flow (MAF) Sensor Signal |
| 1 | L-BU/BK | 808 | Low Reference |
Rough Road Wheel Speed Sensor
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| A | BK | 250 | Ground |
| B | WH | 1100 | Rough Road Wheel Speed Sensor Signal |
Throttle Body (Main Throttle Intake Actuator)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit Number | Function |
| 1 | OG/BK | 425 | Idle Speed Motor Return |
| 2 | GY | 474 | 5-Volt Reference |
| 3 | - | - | Not Used |
| 4 | D-BU/WH | 417 | Idle Motor Position Signal |
| 5 | D-BU | 426 | Idle Speed Motor Feed |
| 6 | RD | 427 | Idle Switch Position |
| 7 | D-GN | 534 | Throttle Position (TP) Sensor Signal |
| 8 | BK/WH | 645 | Low Reference |
