Clutch Component Locator View
| Callout | Component Name |
|---|---|
| 1 | Nut |
| 2 | E-Ring |
| 3 | Pin |
| 4 | Clutch Master Cylinder |
| 5 | E-Ring |
| 6 | Clutch Pedal Shaft |
| 7 | Turn-Over Spring |
| 8 | Clutch Pedal |
| 9 | Clutch Pedal Buffer |
| 10 | Lock Nut |
| 11 | Nut |
| 12 | Bolt |
| 13 | Clutch Pedal Brace |
| 14 | Clutch Switch |

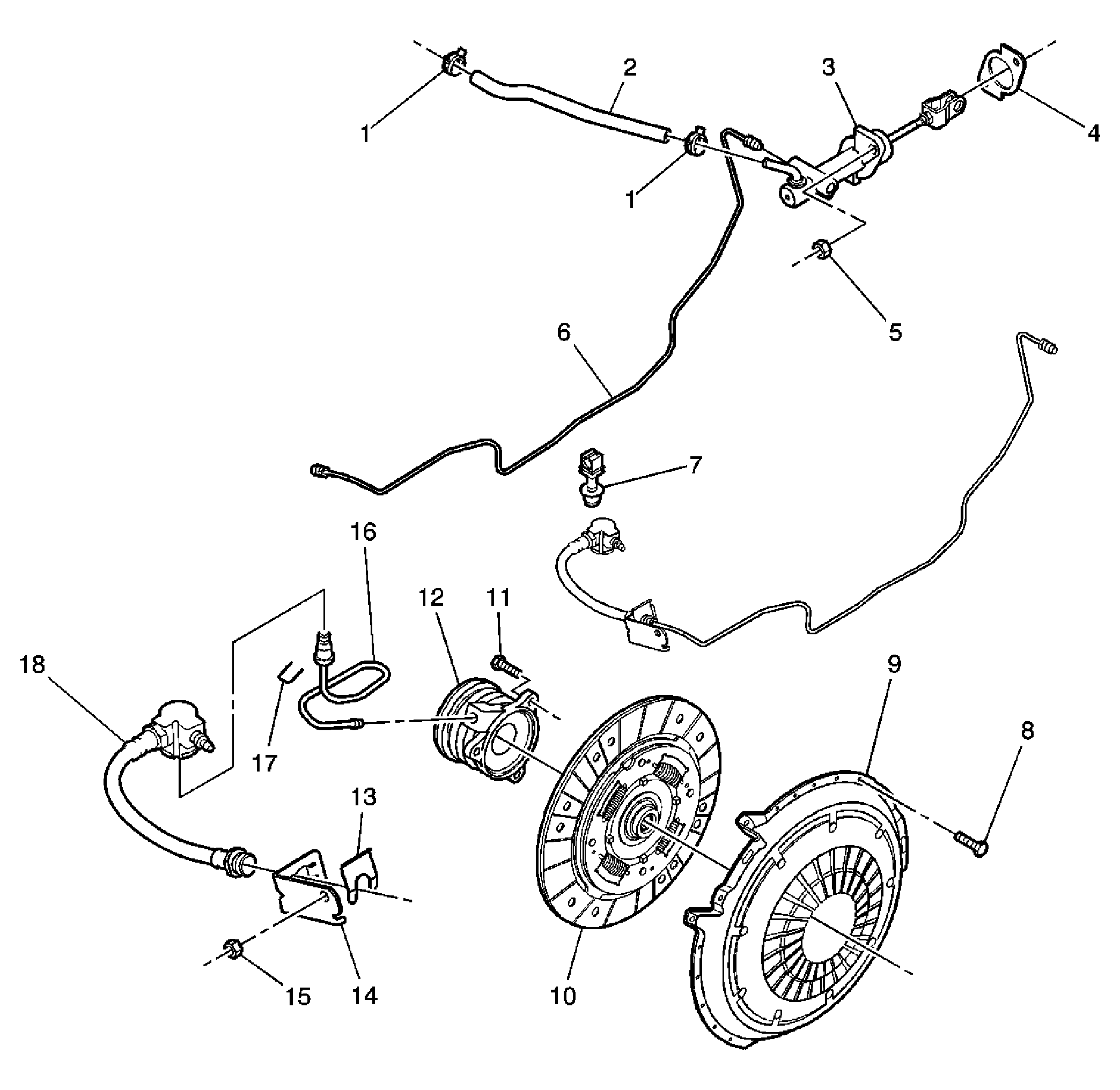

| Callout | Component Name |
|---|---|
| 1 | Clip |
| 2 | Reservoir Hose |
| 3 | Clutch Master Cylinder |
| 4 | Gasket |
| 5 | Nut |
| 6 | Clutch Master Cylinder Pipe |
| 7 | Clip |
| 8 | Bolt |
| 9 | Pressure Plate |
| 10 | Clutch Disc |
| 11 | Bolt |
| 12 | Concentric Slave Cylinder |
| 13 | Clip |
| 14 | Bracket |
| 15 | Bolt |
| 16 | Concentric Slave Cylinder Pipe |
| 17 | Clip |
| 18 | Hose |
