Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|
| SP200 | Right of instrument cluster. See Figure . |
| SP201 | Below steering column, taped to harness. See Figure . |
| SP300 | Center rear of passenger compartment. See Figure . |

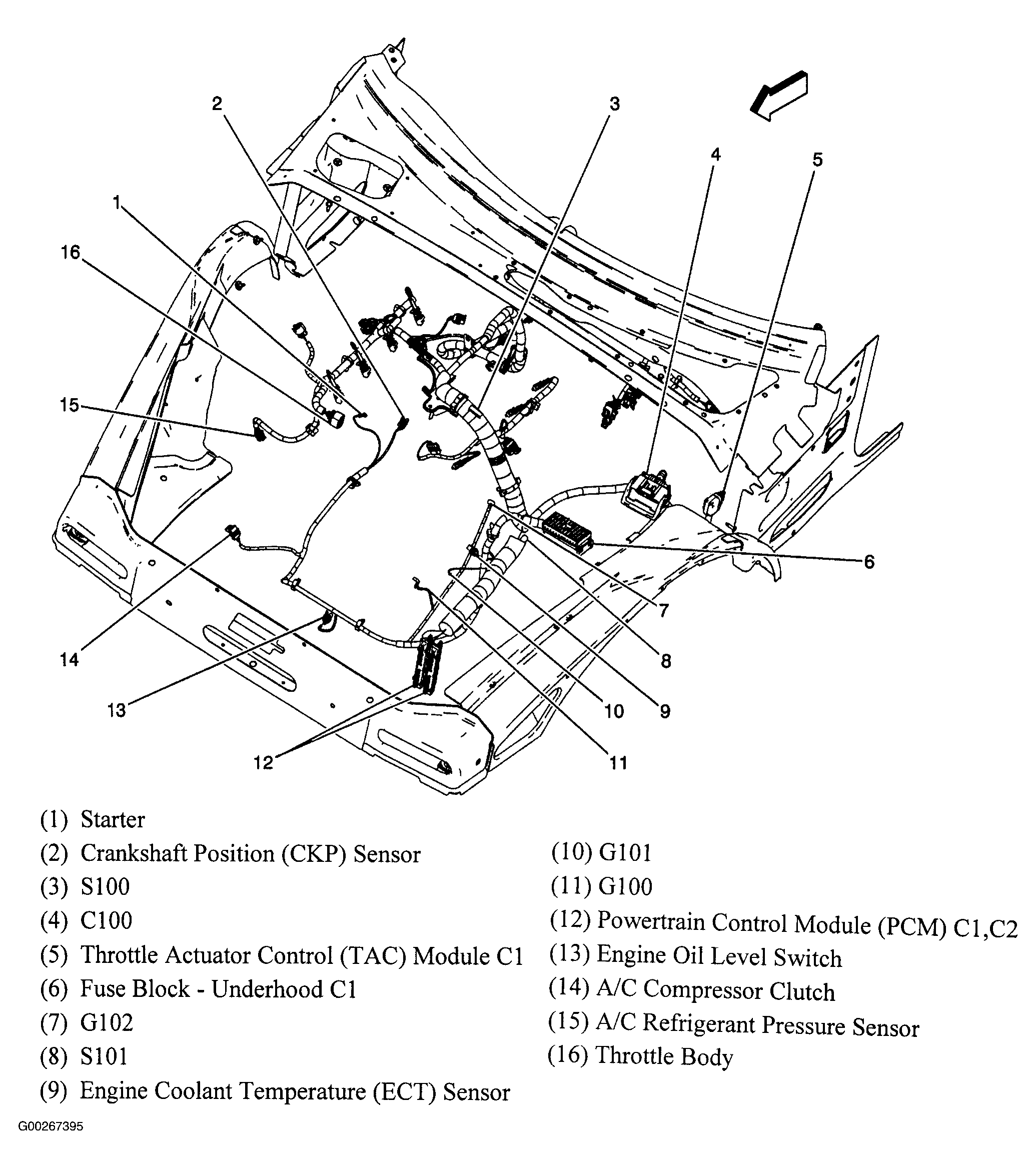

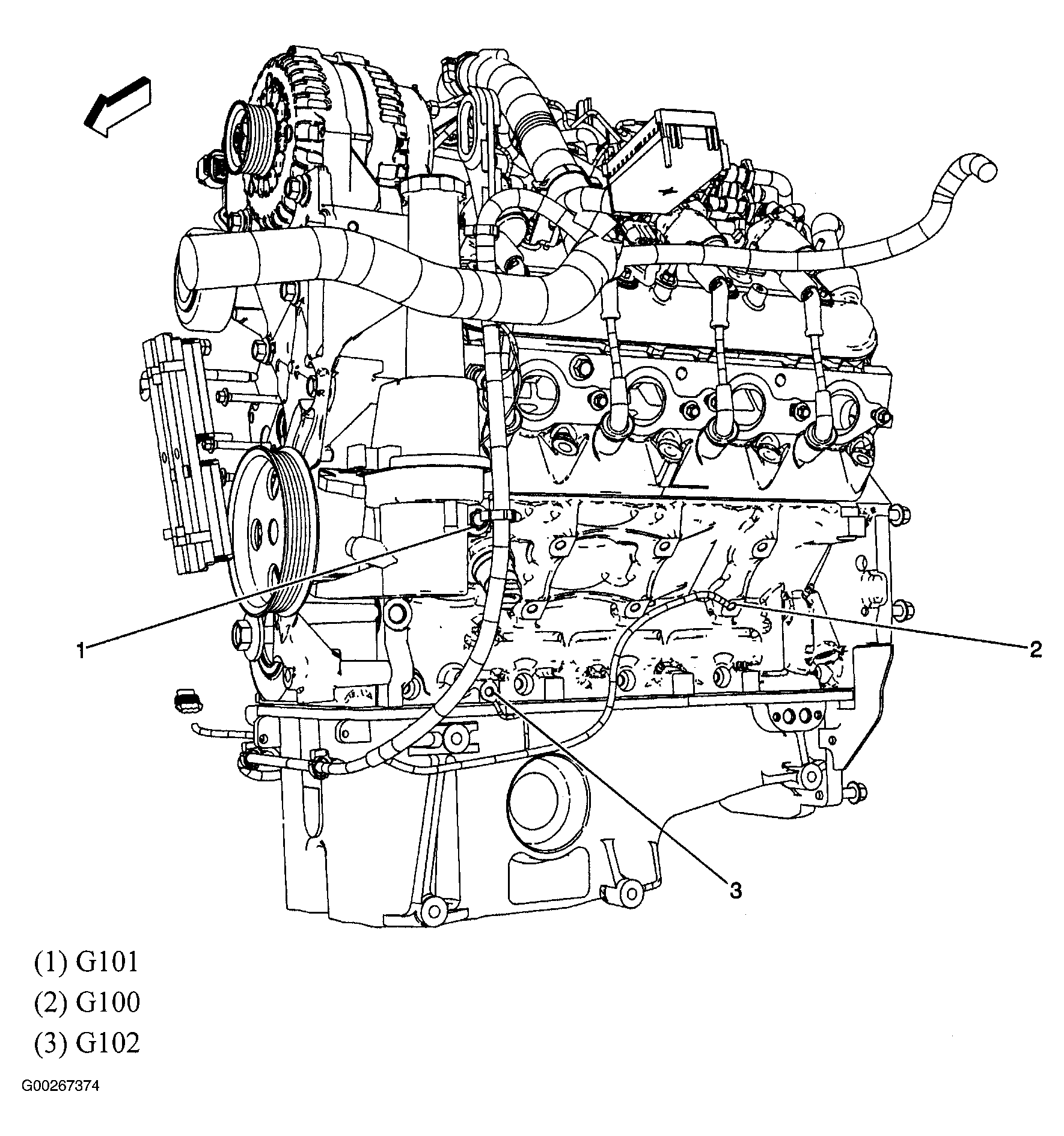

| S100 | Engine harness, 7.5 cm from fuel injector breakout. See Figure . |
| S101 | Engine harness, 18.5 cm from PCM breakout. See Figure . |

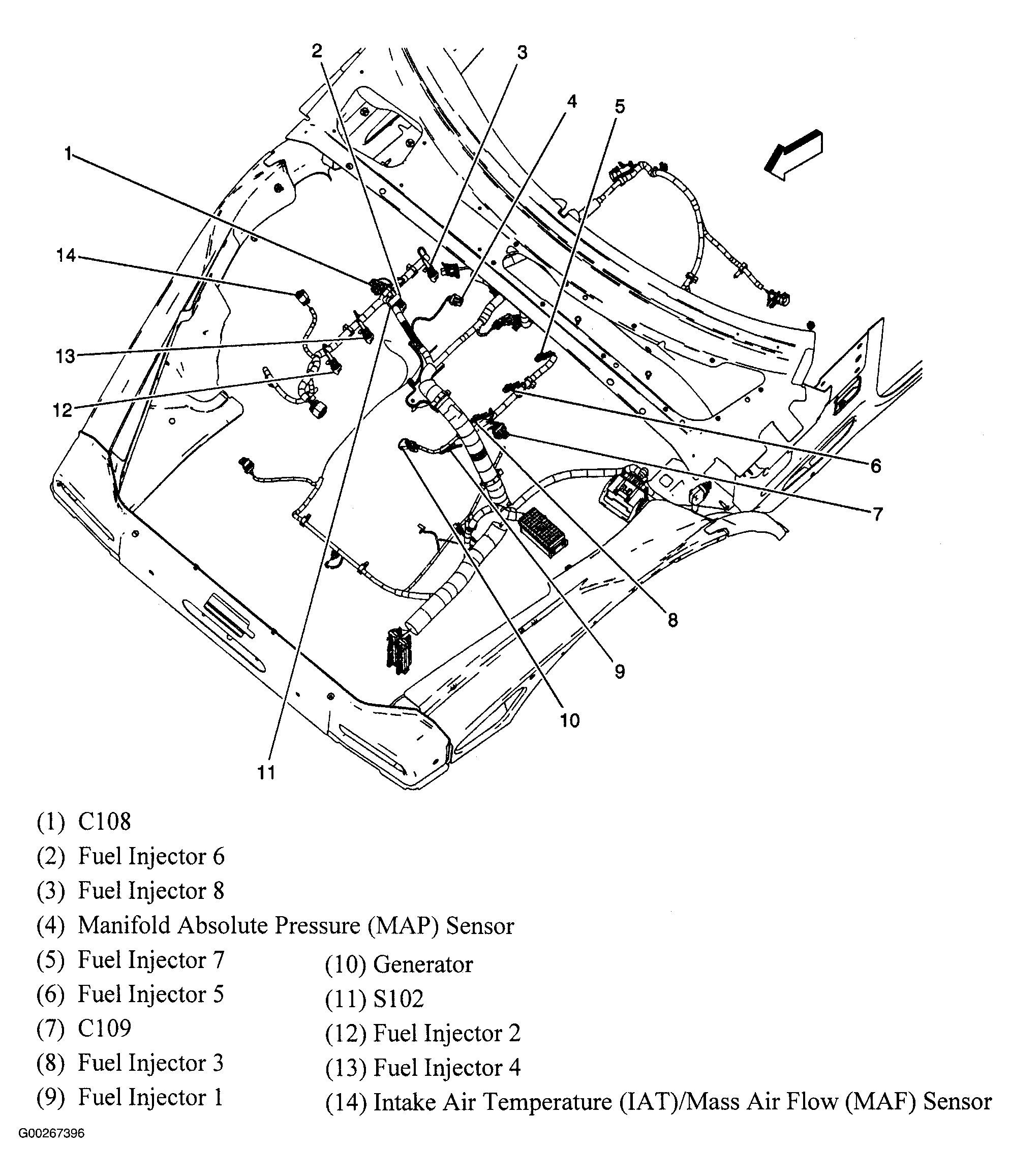

| S102 | Engine harness, 11 cm from MAP sensor breakout. See Figure . |
| S103 | Front lamp harness, 8 cm from headlamp breakout. See Figure . |
| S104 | Front lamp harness, 8 cm from cooling fan breakout. See Figure . |
| S105 | Front lamp harness, 2.5 cm from cooling fan relay breakout. See Figure . |
| S106 | Front lamp harness, 5 cm from cooling fan relay breakout. See Figure . |
| S107 | Ignition coil harness. |
| S108 | Ignition coil harness. |
| S109 | Ignition coil harness. |
| S110 | Ignition coil harness. |
| S111 | Front lamp harness, 5 cm from horn assembly breakout. See Figure . |

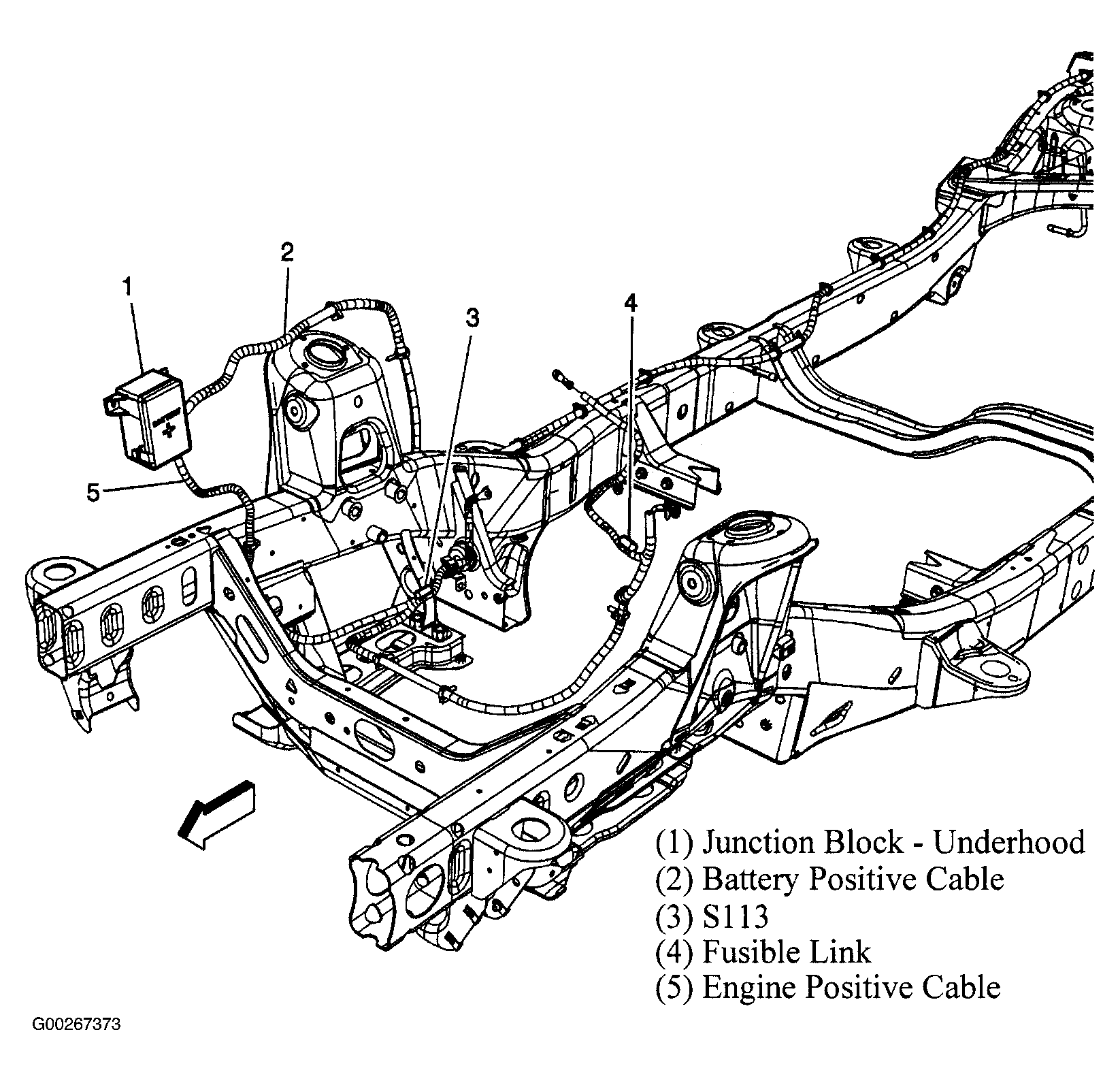

| S113 | Engine positive cable harness, 52 cm from starter assembly breakout. See Figure . |
| S118 | Ignition coil harness. See Figure . |
| S119 | Ignition coil harness. See Figure . |
| S133 | Transmission harness. |
| S200 | I/P harness, 44 cm from driver door inline breakout. See Figure . |
| S202 | I/P harness, 95 cm from driver door inline breakout. See Figure . |
| S203 | I/P harness, 22 cm from driver door inline breakout. See Figure . |

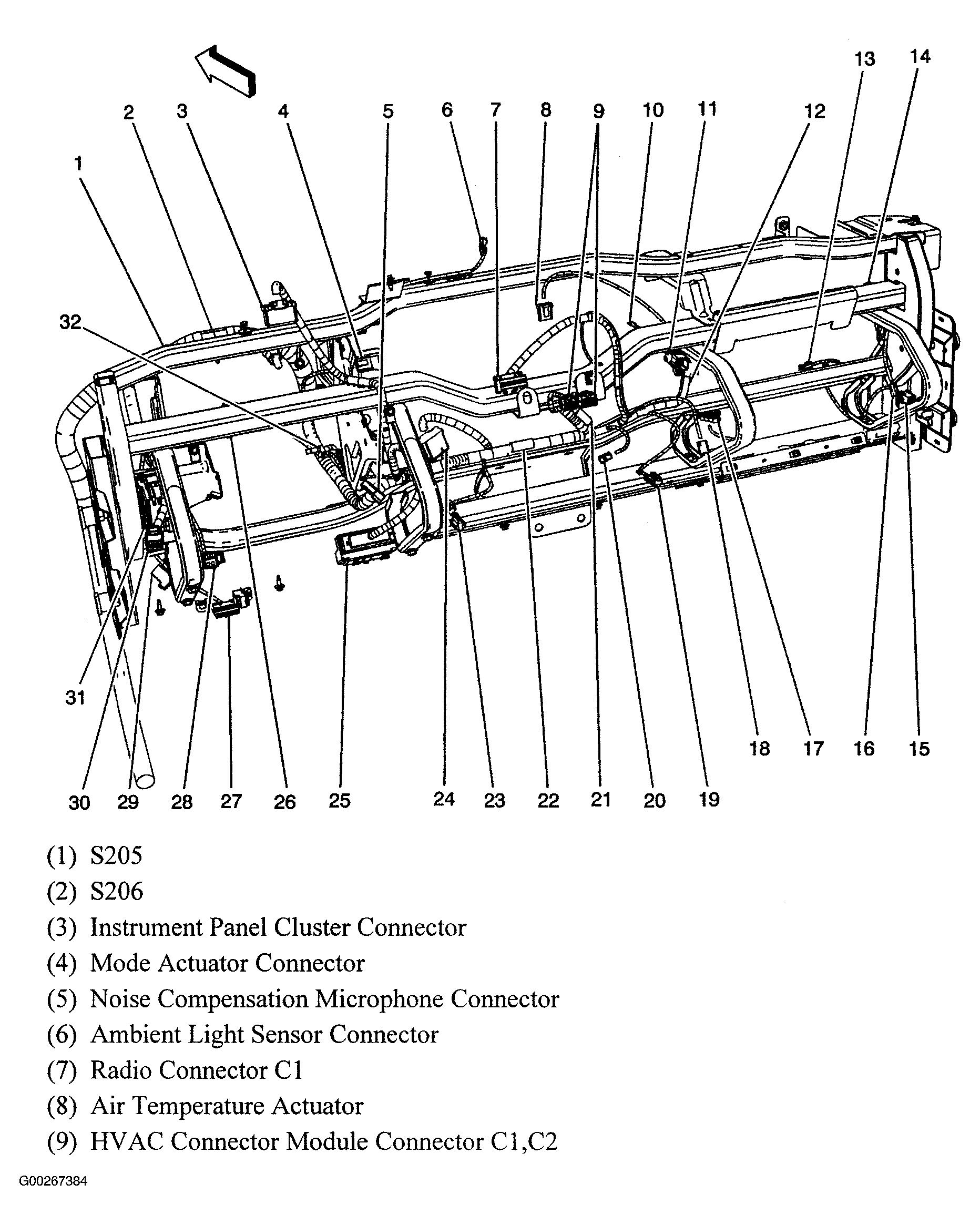

| S205 | I/P harness, 17.2 cm from steering column inline breakout. See Figure . |
| S206 | I/P harness, 30 cm from steering column inline breakout. See Figure . |

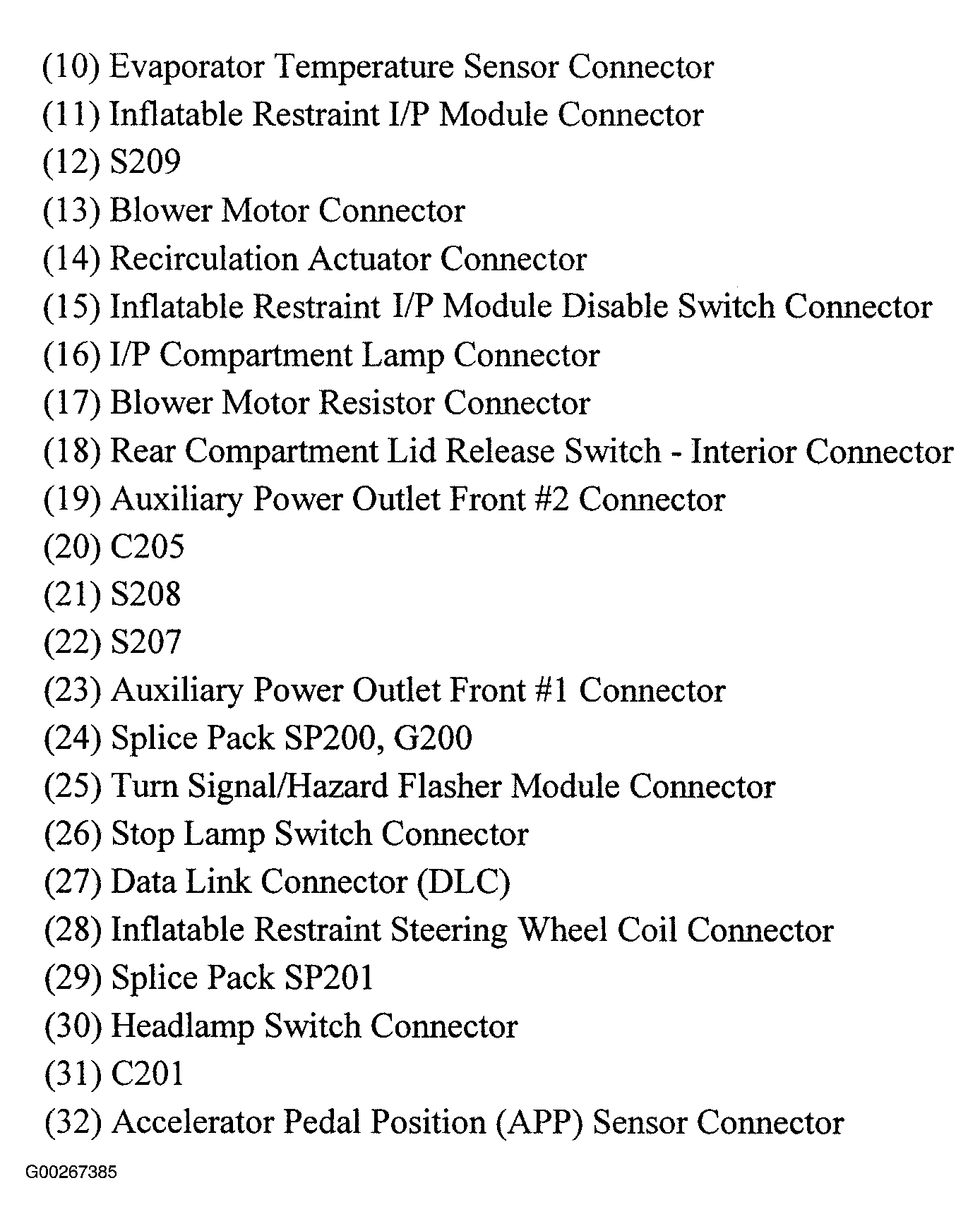

| S207 | I/P harness, 9 cm from HVAC control module breakout. See Figure . |
| S208 | I/P harness, 5 cm from HVAC control module breakout. See Figure . |
| S209 | I/P harness, 15 cm from HVAC control module breakout. See Figure . |
| S226 | Steering column harness. |
| S227 | Steering column harness, 30 cm from steering column inline breakout. |
| S300 | I/P harness, 7 cm from BCM C5 breakout. See Figure . |

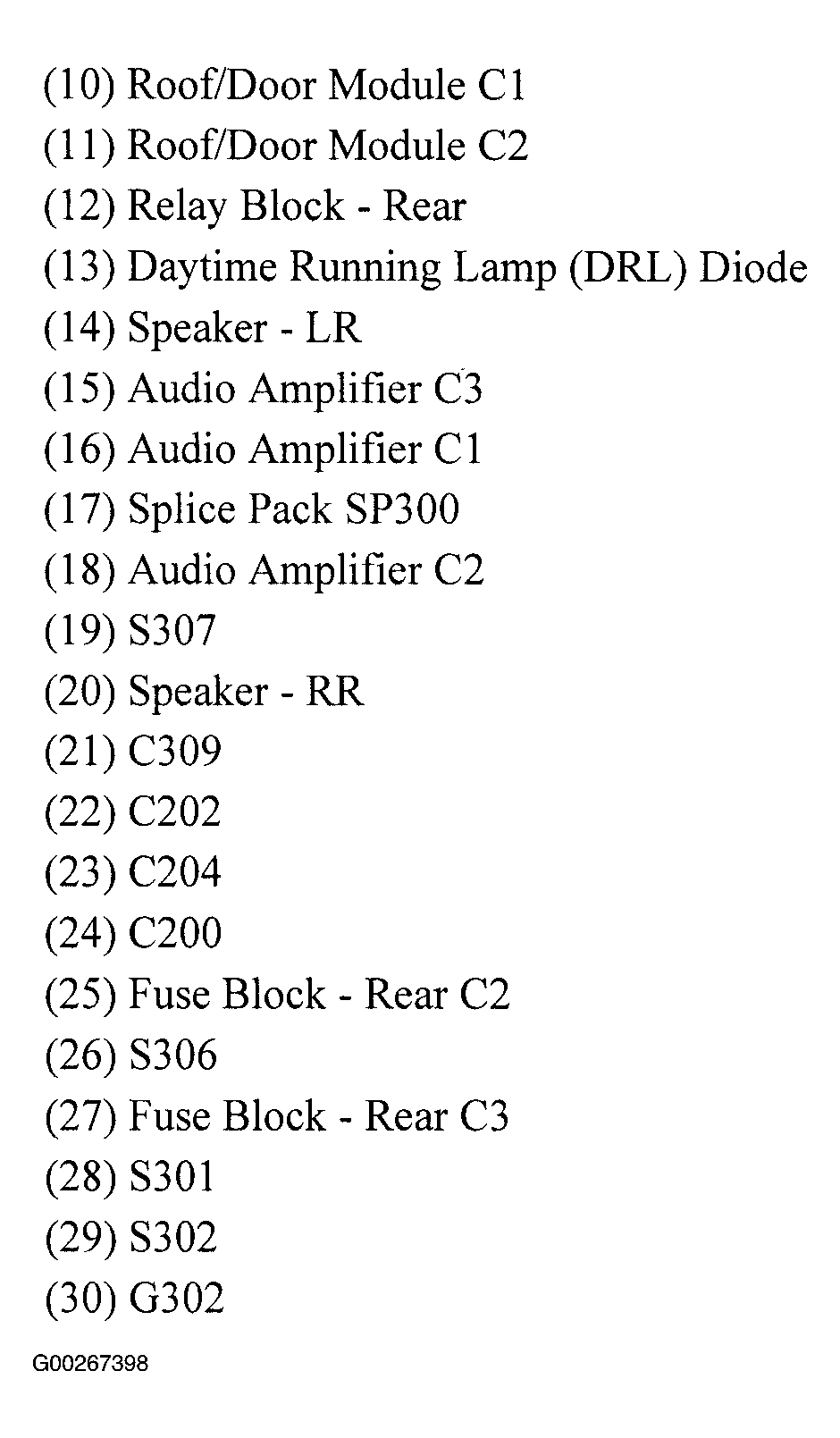

| S301 | Body harness, 10 cm from rear fuse block breakout. See Figure . |
| S302 | Body harness, 18.2 cm from rear fuse block breakout. See Figure . |

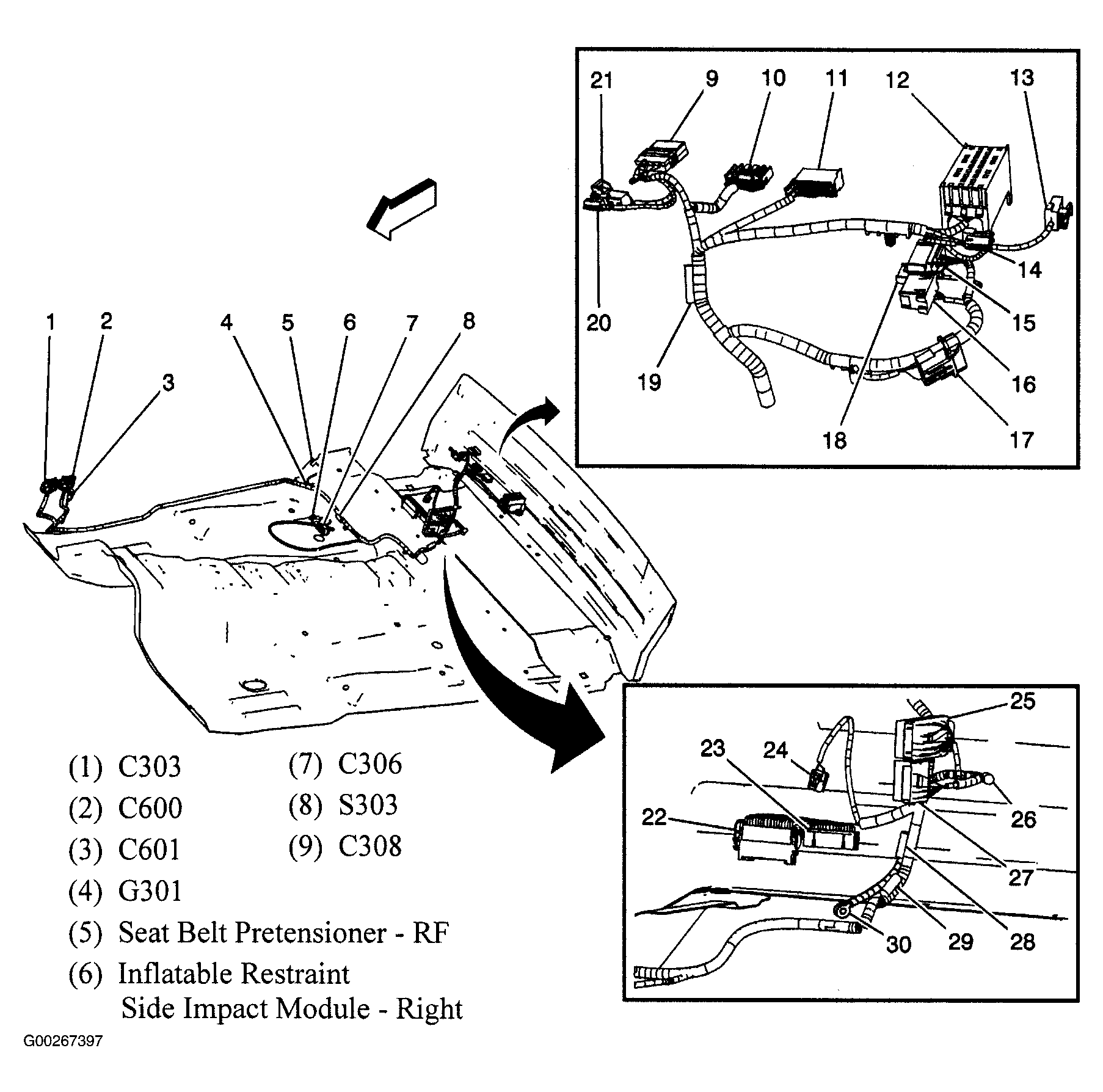

| S303 | Body harness, 34.5 cm from right front seat belt pretension breakout. See Figure . |

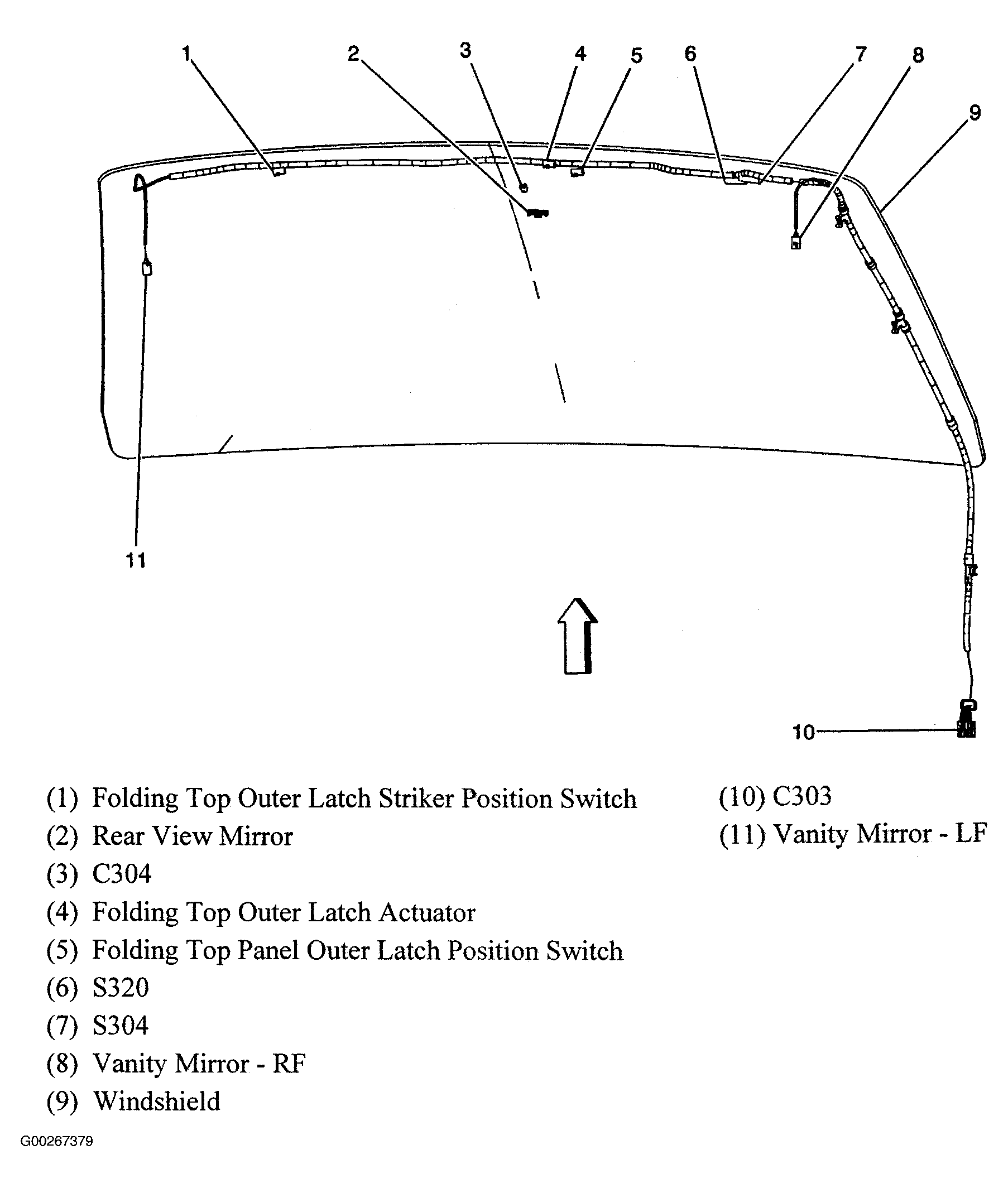

| S304 | Header harness, 19 cm from radio antenna module breakout. See Figure . |
| S306 | Body harness, 3.2 cm from rear fuse block breakout. See Figure . |

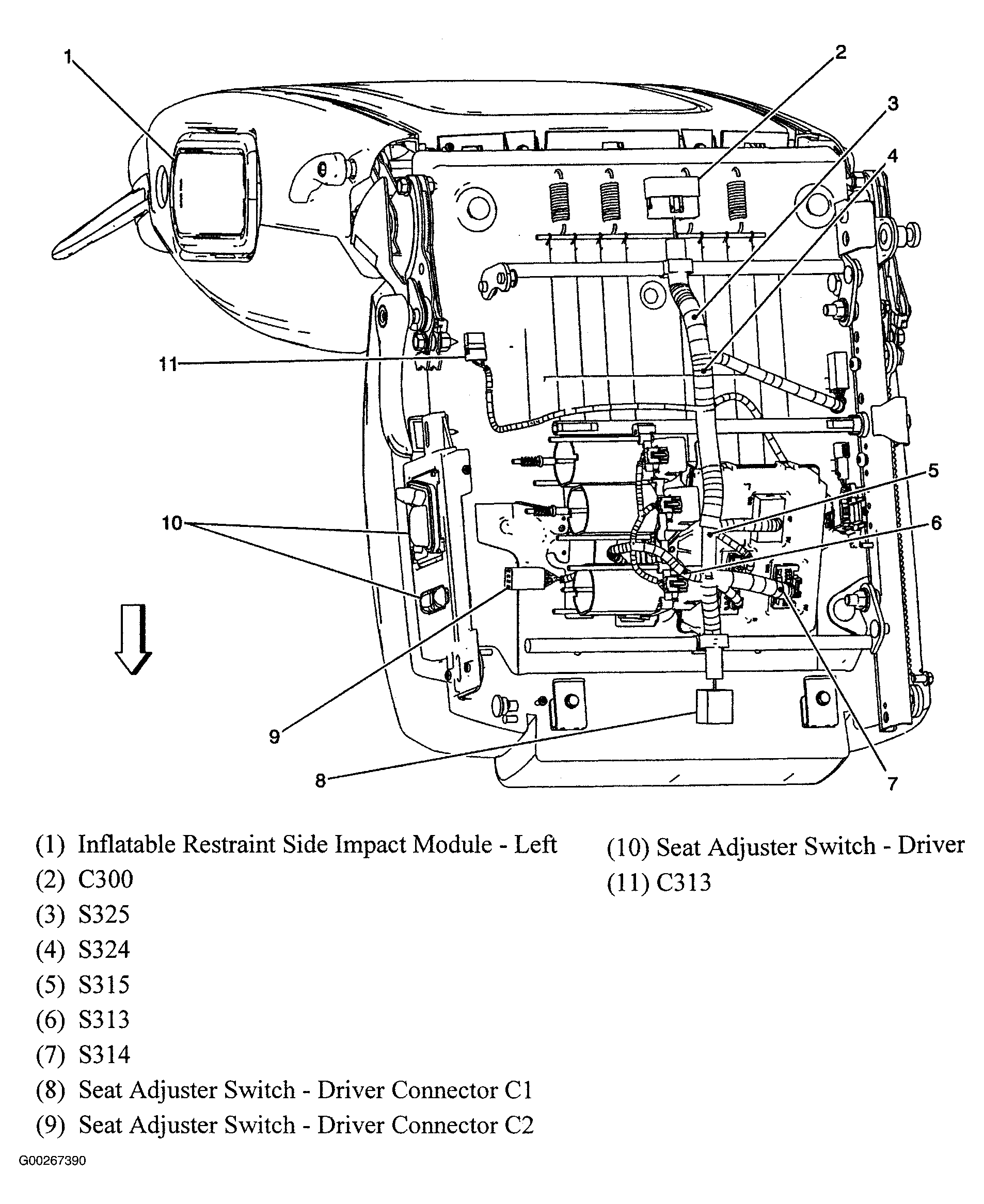

| S307 | Driver seat harness, 4 cm from seat adjuster switch breakout. See Figure . |

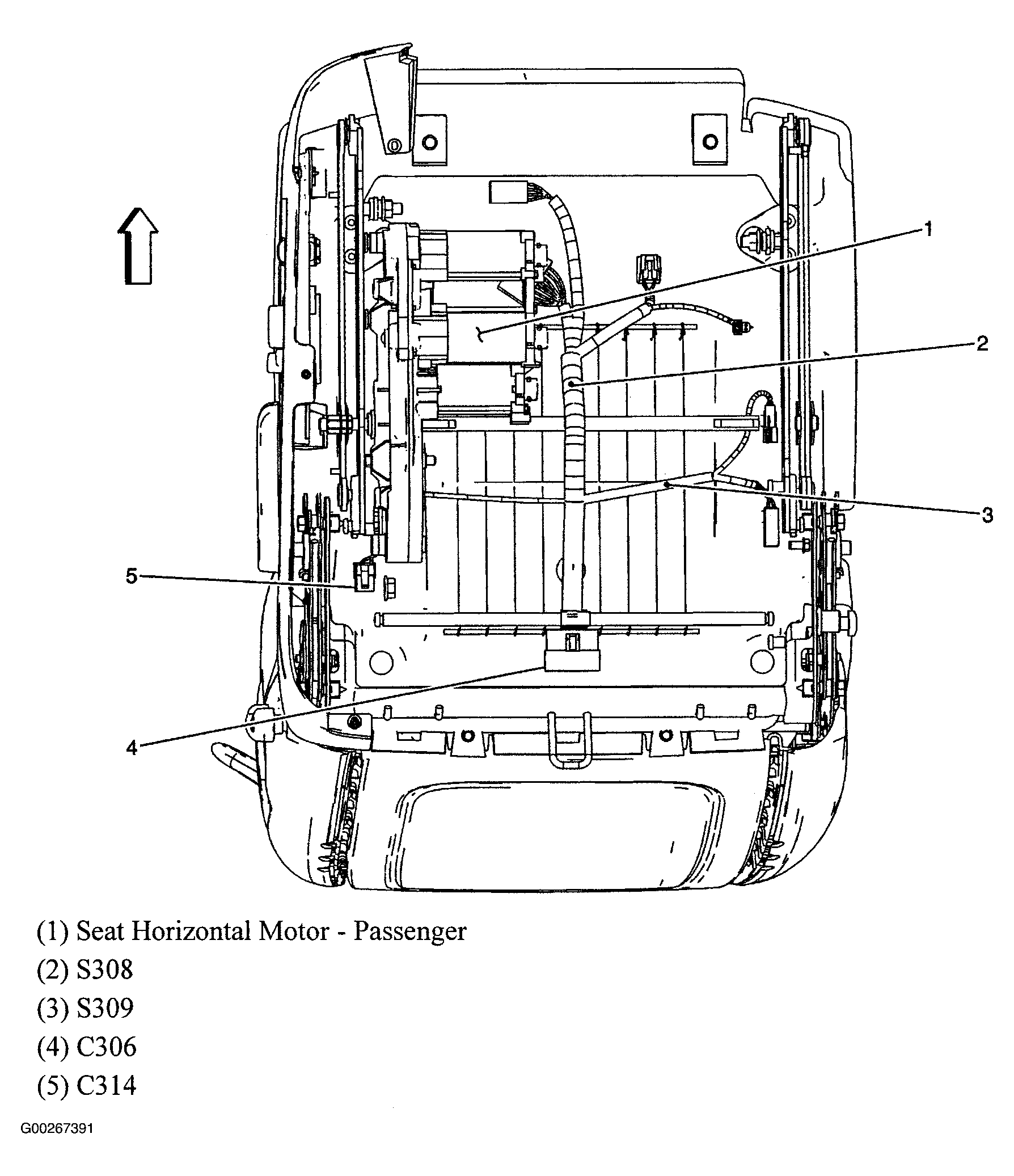

| S308 | Passenger harness, 4 cm from passenger seat motor breakout. See Figure . |
| S309 | Passenger harness, 6 cm from seat belt switch breakout. See Figure . |
| S310 | Retractable roof harness, 47 cm from grommet. |
| S311 | Retractable roof harness, 94 cm from pump relay breakout. |
| S312 | Retractable roof harness, 99 cm from pump relay breakout. |
| S313 | Driver seat harness, 4 cm from seat adjuster switch breakout. See Figure . |
| S314 | Retractable roof harness. See Figure . |
| S315 | Driver seat harness, 2.5 cm from memory seat module breakout. See Figure . |
| S316 | Retractable roof harness, 57 cm from grommet. |
| S317 | Retractable roof harness, 27 cm from grommet. |
| S318 | I/P harness, 18 cm from inline to driver seat breakout. |
| S319 | I/P harness, 53 cm from inline to driver seat. |
| S320 | Header harness, 15.5 cm from radio antenna module breakout. See Figure . |
| S322 | Retractable roof harness, 37 cm from grommet. |
| S324 | Driver seat harness, 2.4 cm from lumbar breakout. See Figure . |
| S325 | Driver seat harness, 2.5 cm from lumbar breakout. See Figure . |
| S326 | Retractable roof harness. |

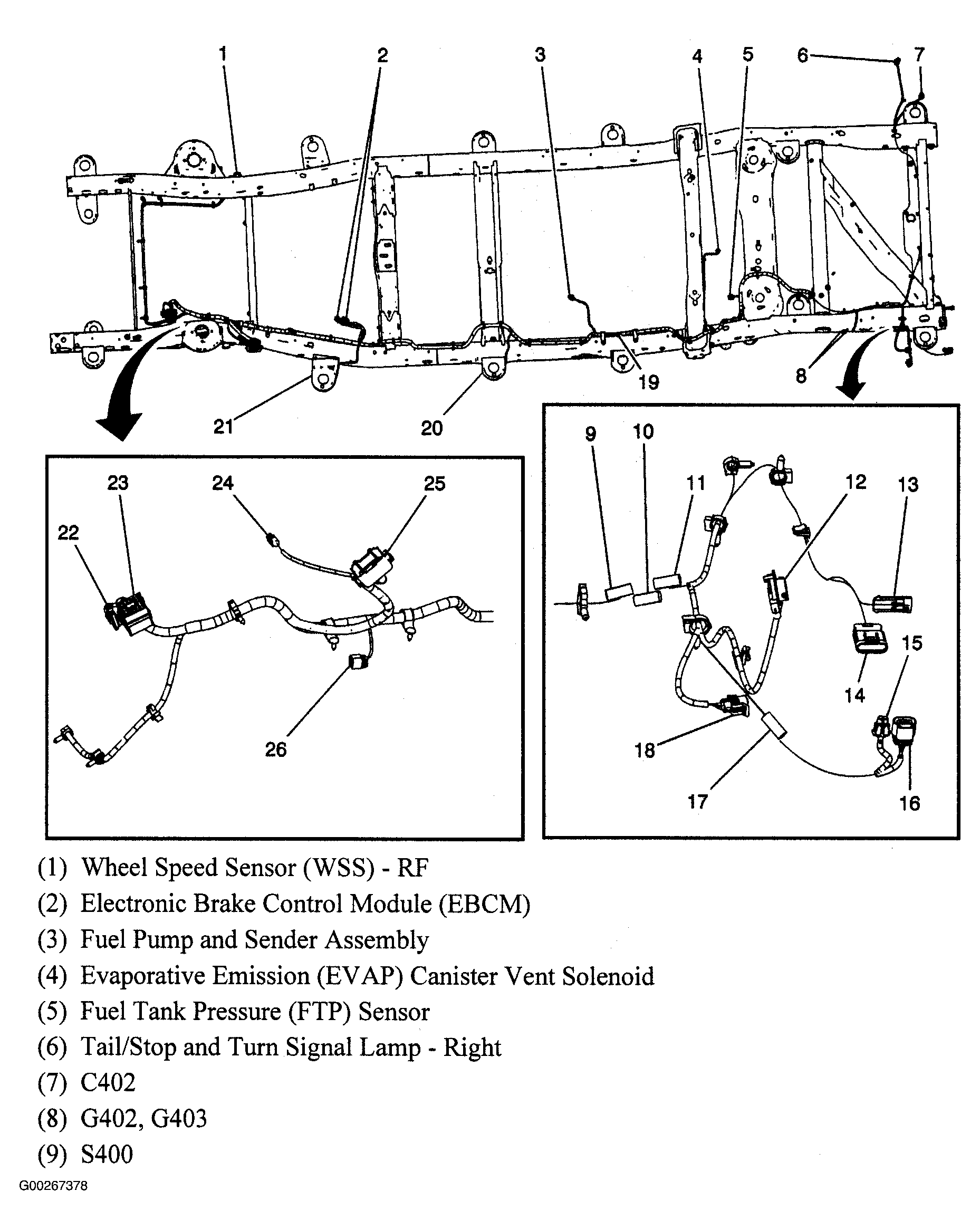

| S400 | Chassis harness, 12.5 cm from rear ground breakout. See Figure . |

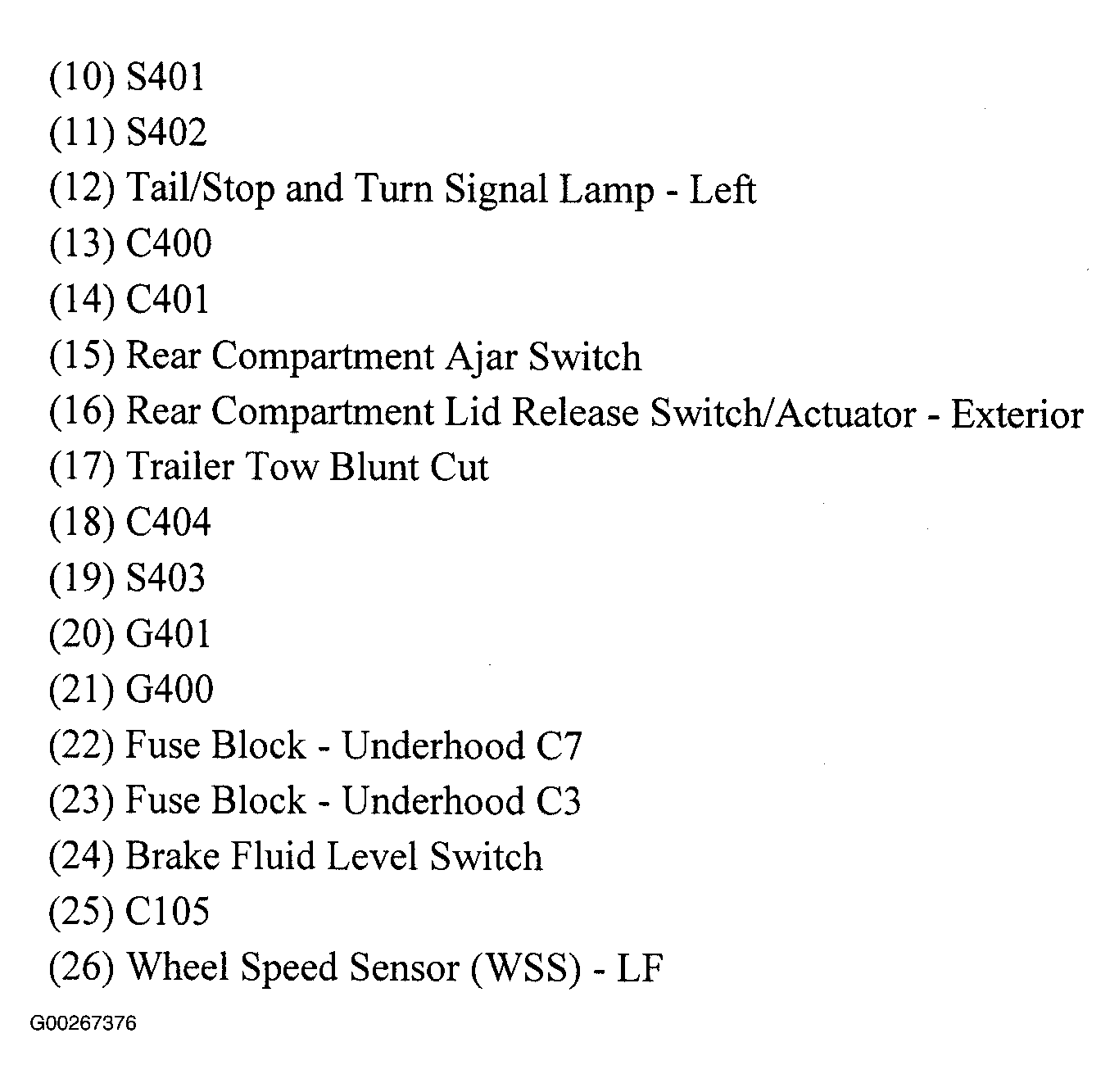

| S401 | Chassis harness, 14 cm from rear ground breakout. See Figure . |
| S402 | Chassis harness, near rear ground breakout. See Figure . |
| S403 | Chassis harness, 18 cm from fuel pump & sender assembly breakout. See Figure . |

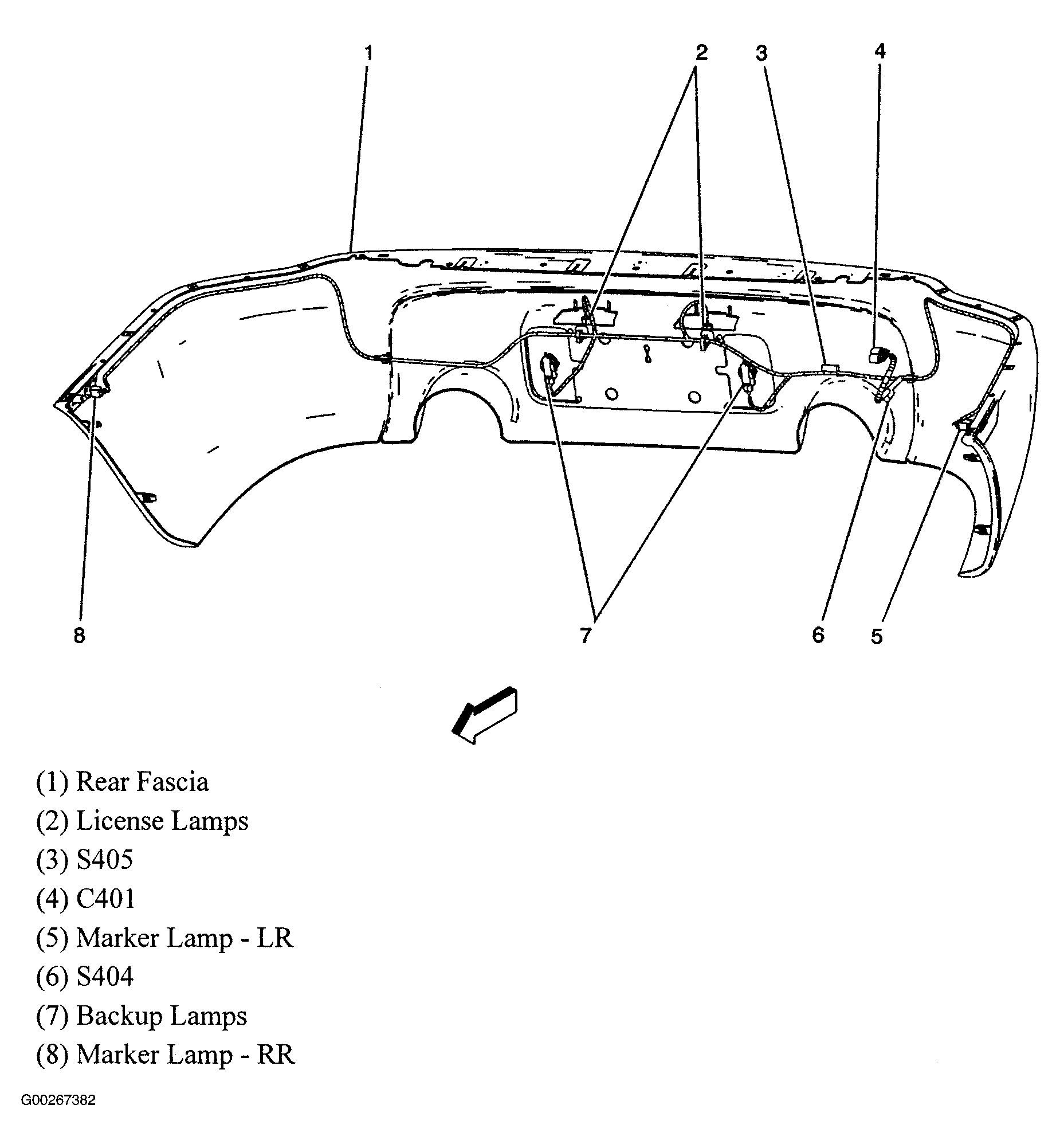

| S404 | Rear fascia harness, 10 cm from inline to chassis breakout. See Figure . |
| S405 | Rear fascia harness, 11 cm from inline to chassis breakout. See Figure . |
| S406 | Chassis harness, 10 cm from break fluid level switch breakout. |

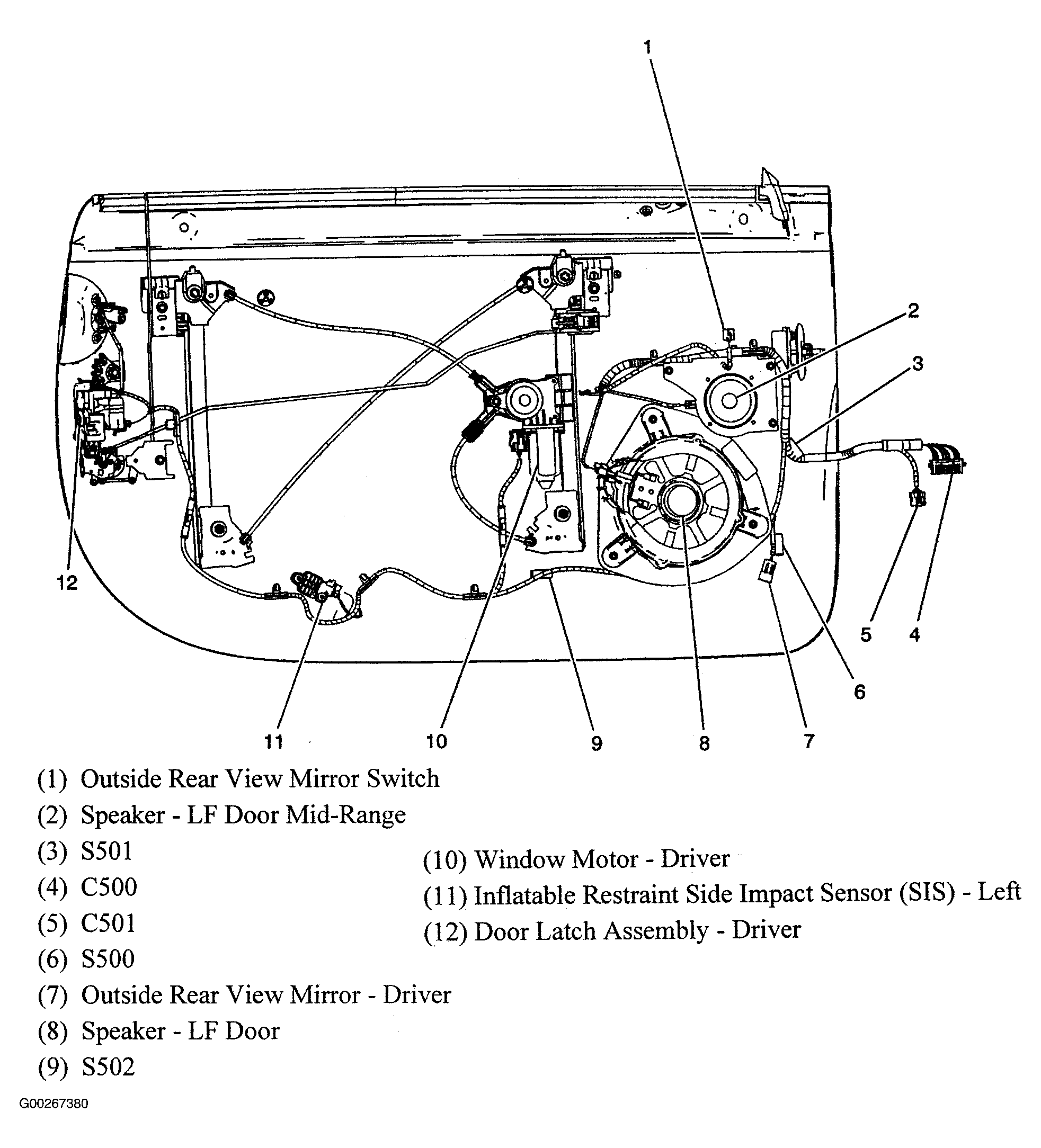

| S500 | Driver door harness, 5 cm from driver outside rearview mirror. See Figure . |
| S501 | Driver door harness, 10 cm from speaker breakout. See Figure . |
| S502 | Driver door harness. See Figure . |

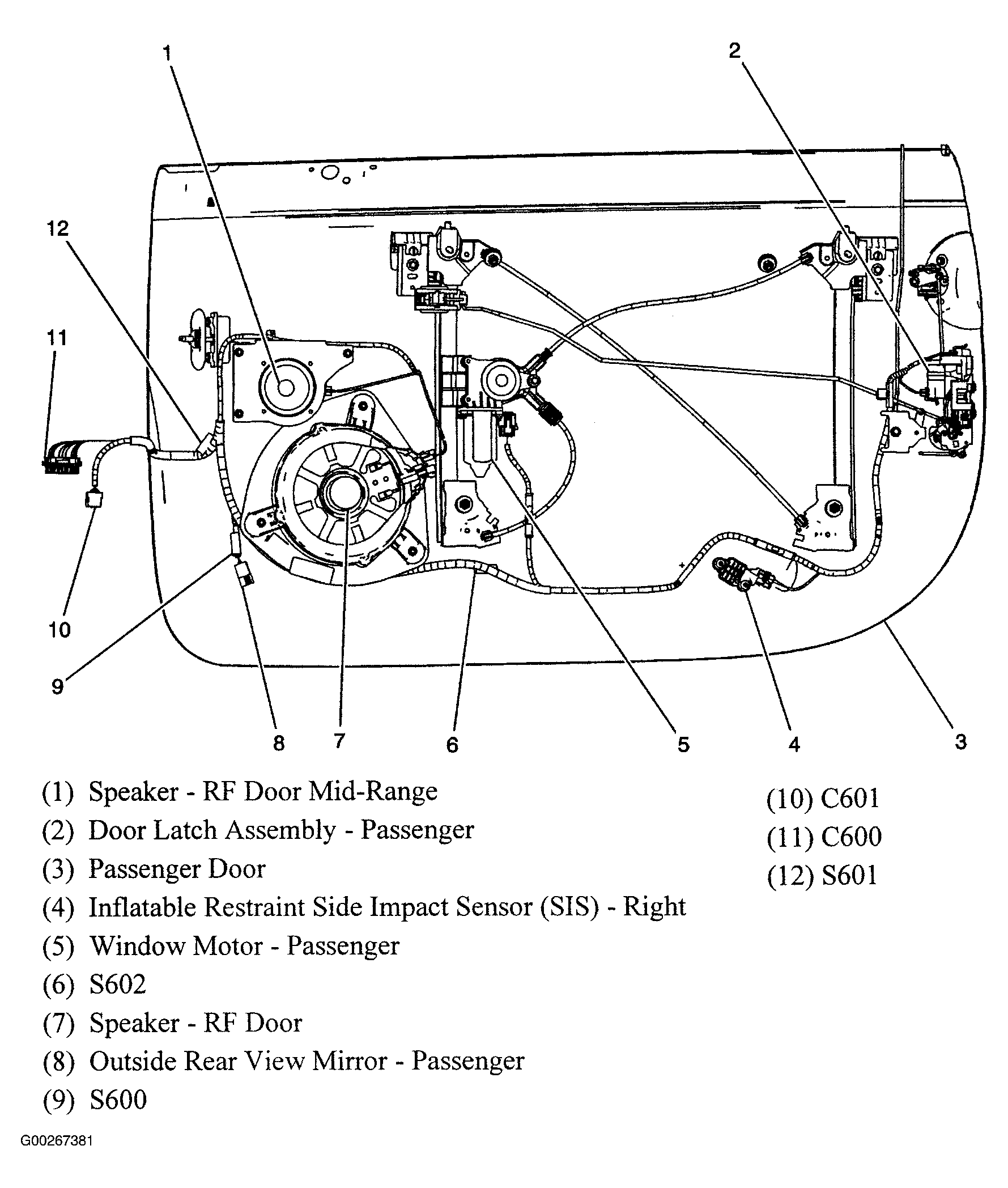

| S600 | Passenger door harness, 5 cm from passenger outside rearview mirror. See Figure . |
| S601 | Passenger door harness, 10 cm from speaker breakout. See Figure . |
| S602 | Passenger door harness. See Figure . |
