Automatic Transmission Shift Lock Control Connector End Views
Automatic Transmission Shift Lock Actuator Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BK | 2250 | Ground |
| B | L-GN/BK | 584 | A/T Shift Lock Control Switch Supply Voltage |
| C | YE | 1996 | Ignition Lock Cylinder Control Actuator Signal |
| D | - | - | Not Used |
| E | D-GN/WH | 1135 | A/T Shift Lock Control Solenoid Supply Voltage |
| F | PK | 1020 | Ignition 0 Voltage |

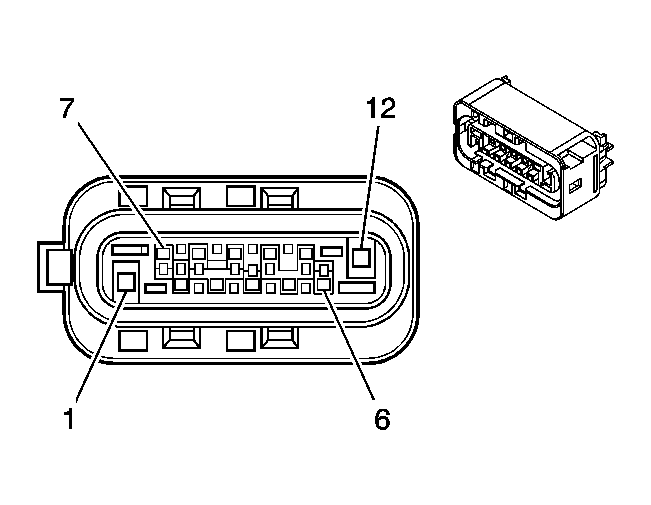

Park Neutral Position Switch (PNP) Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE | 1737 | Neutral Safety Switch Park/Neutral Signal |
| 2 | - | - | Not Available |
| 3 | - | - | Not Used |
| 4 | YE | 722 | Transmission Range Switch Signal B |
| 5 | BK/WH | 771 | Transmission Range Switch Signal A |
| 6 | GY | 773 | Transmission Range Switch Signal C |
| 7 | BK | 450 | Ground |
| 8 | WH | 776 | Transmission Range Switch Signal P |
| 9 | L-GN | 275 | Park Neutral Position Park Signal |
| 10 | - | - | Not Used |
| 11 | PK | 339 | Ignition 1 Voltage |
| 12 | PK | 639 | Ignition 1 Voltage |
