Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| C101 (White, 4 Pin) | A/C harness to main harness, on right front fender panel, below fuse block. See Figure . |
| C102 (Black, 9 Pin) | Engine harness to fuel injector harness, underneath intake manifold cover. |
| C103 (White, 2 Pin) | A/C harness to main harness, on right front fender panel, below fuse block. See Figure . |
| C104 | Main harness, left front of engine compartment. See Figure . |
| C116 | Main harness to battery harness, right side of engine compartment, under fuse block. See Figure . |

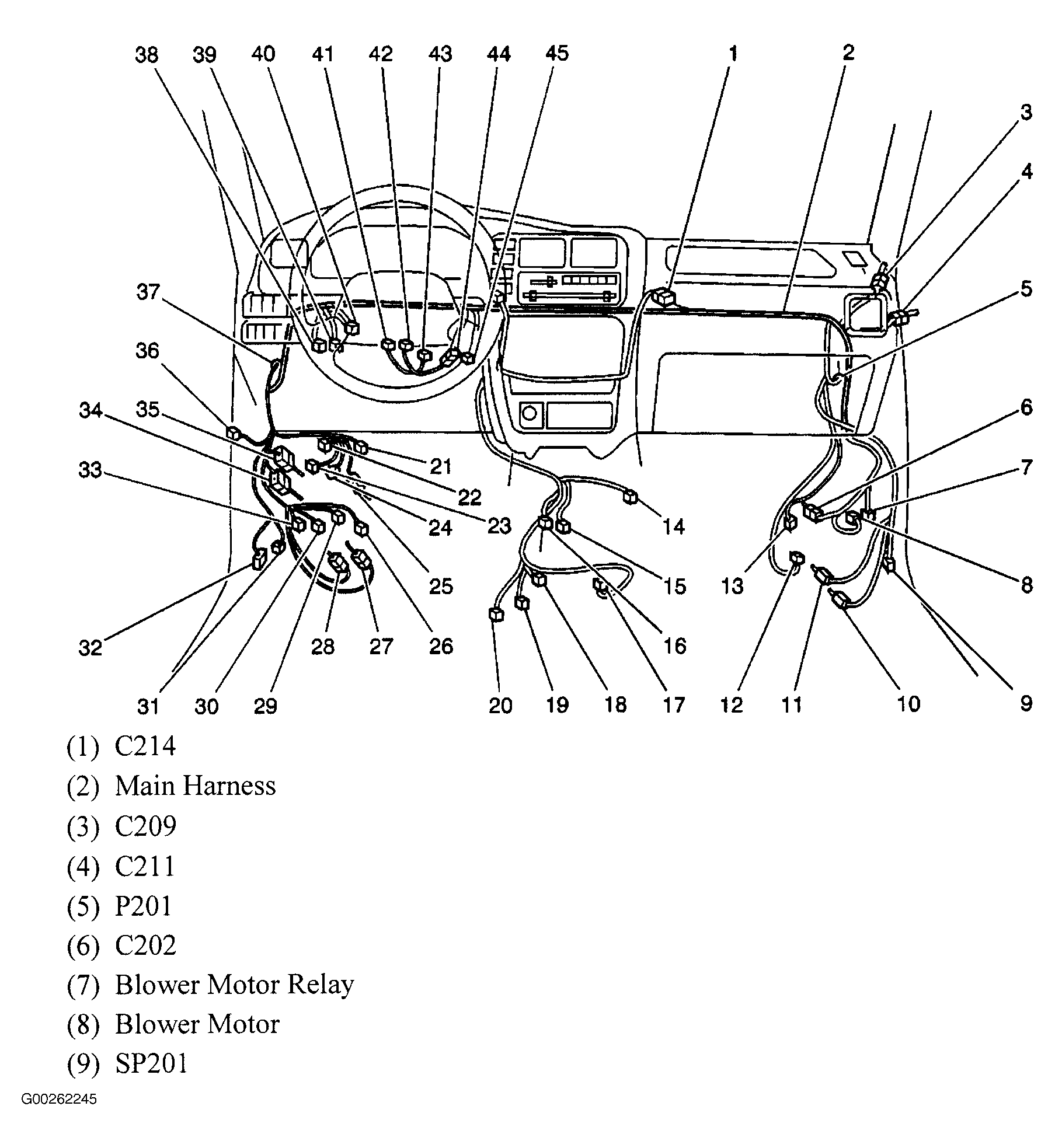

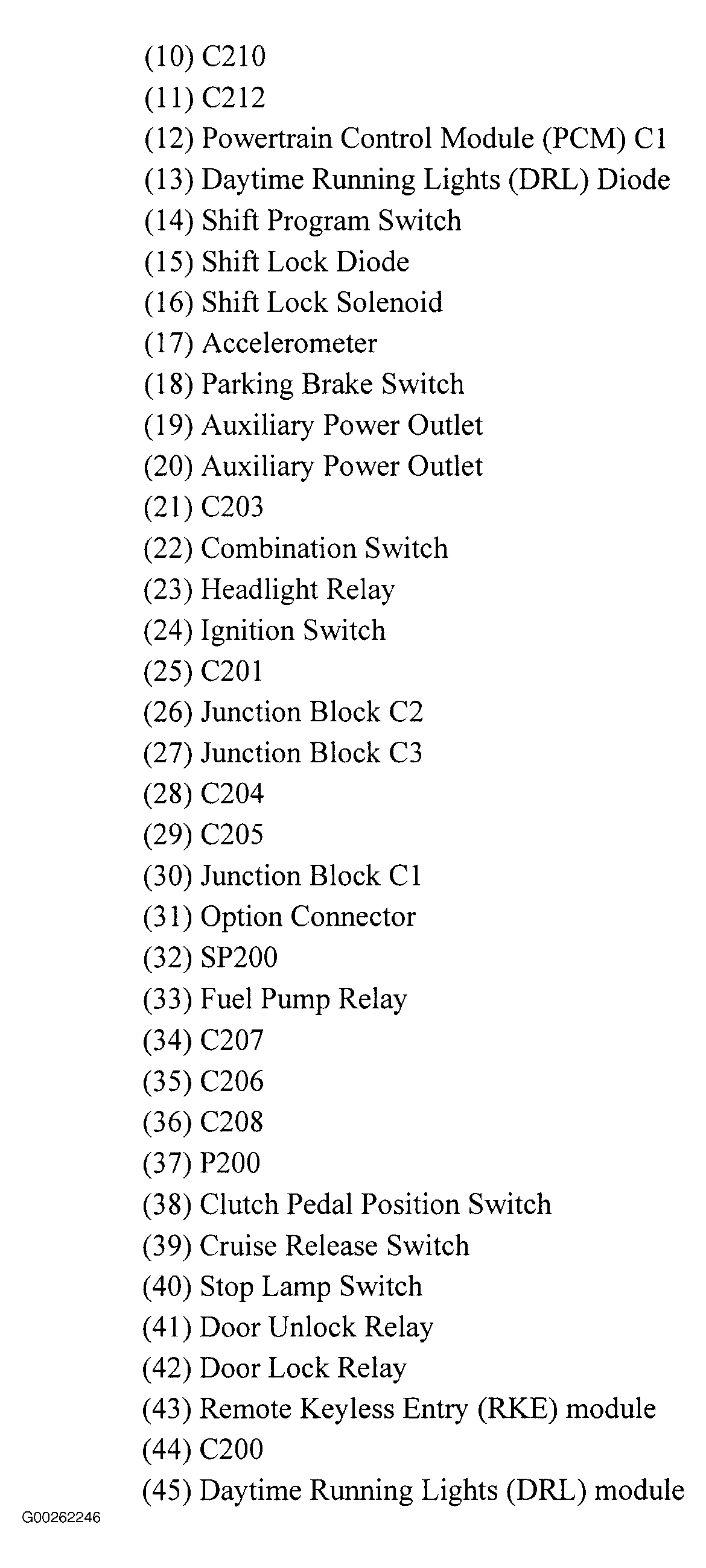

| C200 | Main harness, right of steering column. See Figure . |
| C201 (White, 20 Pin) | Main harness to instrument panel harness, near left door hinge panel, above junction block. See Figure . |
| C202 (White, 2 Pin) | Main harness to instrument panel harness, near left door hinge panel, above junction block. See Figure . |
| C203 (Gray, 9 Pin) | Main harness to main switch, left lower side of dash, near junction block. See Figure . |
| C204 (Blue, 20 Pin) | Main harness to instrument panel harness, attached below junction block. See Figure . |
| C205 (White, 20 Pin) | Main harness to instrument panel harness, near left door hinge panel, above junction block. See Figure . |
| C206 (White, 22 Pin) | Main harness to instrument panel harness, near left door hinge panel, above junction block. See Figure . |
| C207 (Black, 22 Pin) | Main harness to instrument panel harness, near left door hinge panel, above junction block. See Figure . |
| C208 (White, 28 Pin) | Main harness to left front door harness, above junction block. See Figure . |
| C209 (White, 6 Pin) | Main harness to right front door harness, near right front pillar molding. See Figure . |
| C210 (White, 6 Pin) | Engine harness to main harness, near right side door hinge panel. See Figure . |
| C211 (White, 28 Pin) | Main harness to right front door harness, in right front pillar. See Figure . |
| C212 (Black, 24 Pin) | Engine harness to main harness, near right side door hinge panel. See Figure . |
| C213 (Black, 20 Pin) | Main harness to instrument panel harness, near left door hinge panel, above junction block. See Figure . |
| C214 | Main harness, upper right side of dash. See Figure . |
| C215 (Yellow, 5 Pin) | I/P harness to SIR harness, rear center of dash. See Figure . |
| C216 | Main harness to instrument panel harness, at base of steering column. |
| C217 (White, 1 Pin) | SIR harness, at base of steering column. See Figure . |

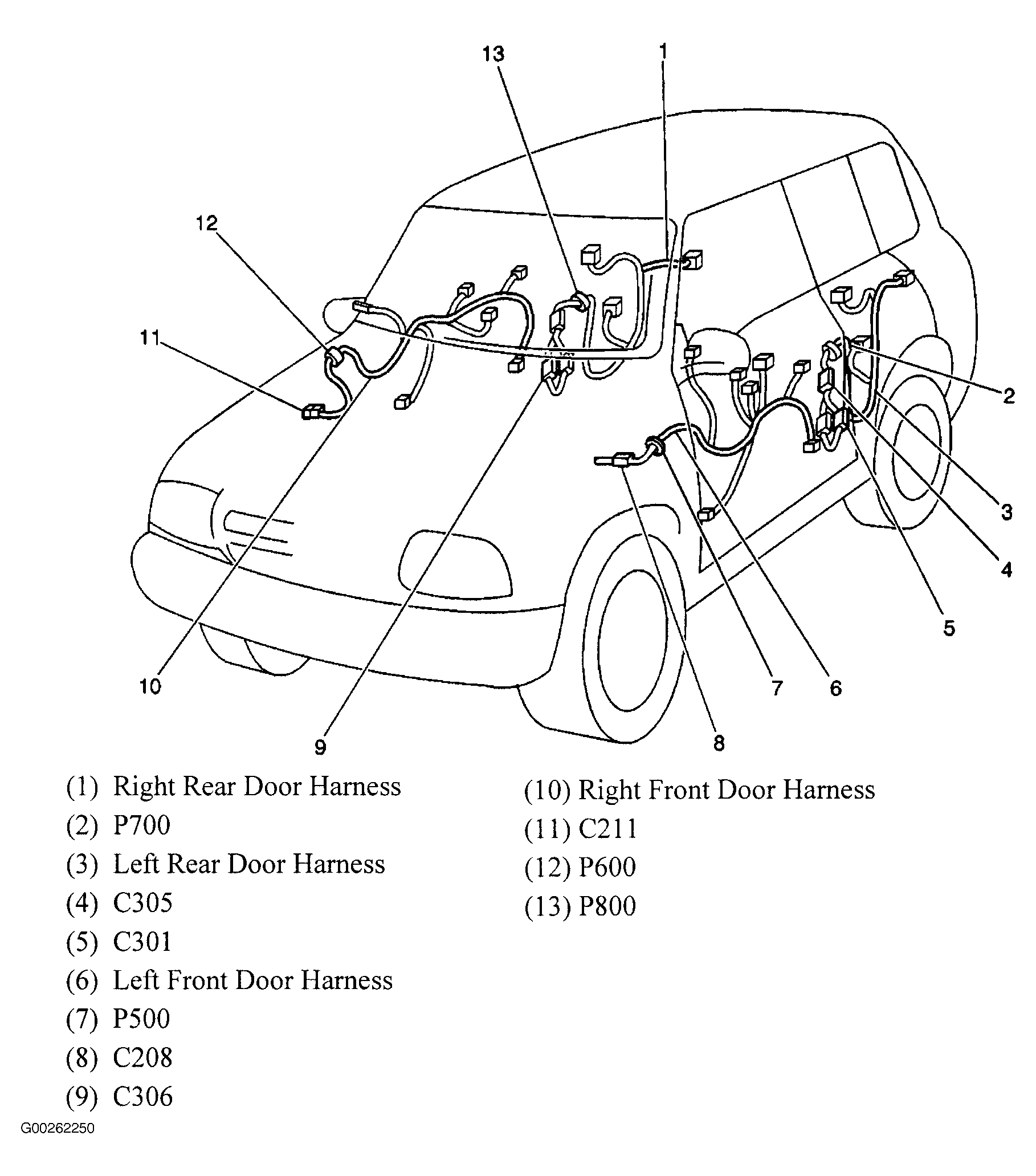

| C301 (White, 2 Pin) | Floor harness to left front door harness, in left side center pillar. See Figure . |
| C302 (White, 3 Pin) | Floor harness to left rear door harness, left side center pillar. See Figure . |
| C303 (White, 2 Pin) | Floor harness to left front door harness, left side center pillar. See Figure . |
| C304 (White, 3 Pin) | Floor harness to right rear door harness, in right side center pillar. See Figure . |
| C305 (White, 6 Pin) | Floor harness to left rear door harness, in center pillar. See Figure . |
| C306 | Floor harness to right rear door harness, in center pillar. See Figure . |
| C400 (Natural, 13 Pin) | Floor harness to back door harness, in back door. See Figure . |
| C401 (Black, 12 Pin) | Floor harness to fuel jumper harness, inside frame rail. |
| C402 | Floor harness to trailer harness, left rear of fuel tank. |
| C403 (Natural, 2 Pin) | Back door harness to center high mount stoplamp harness, in back door. See Figure . |
