Computer/Integrating Systems Component Views
WARNING: This page is about a different car, the 2005 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.

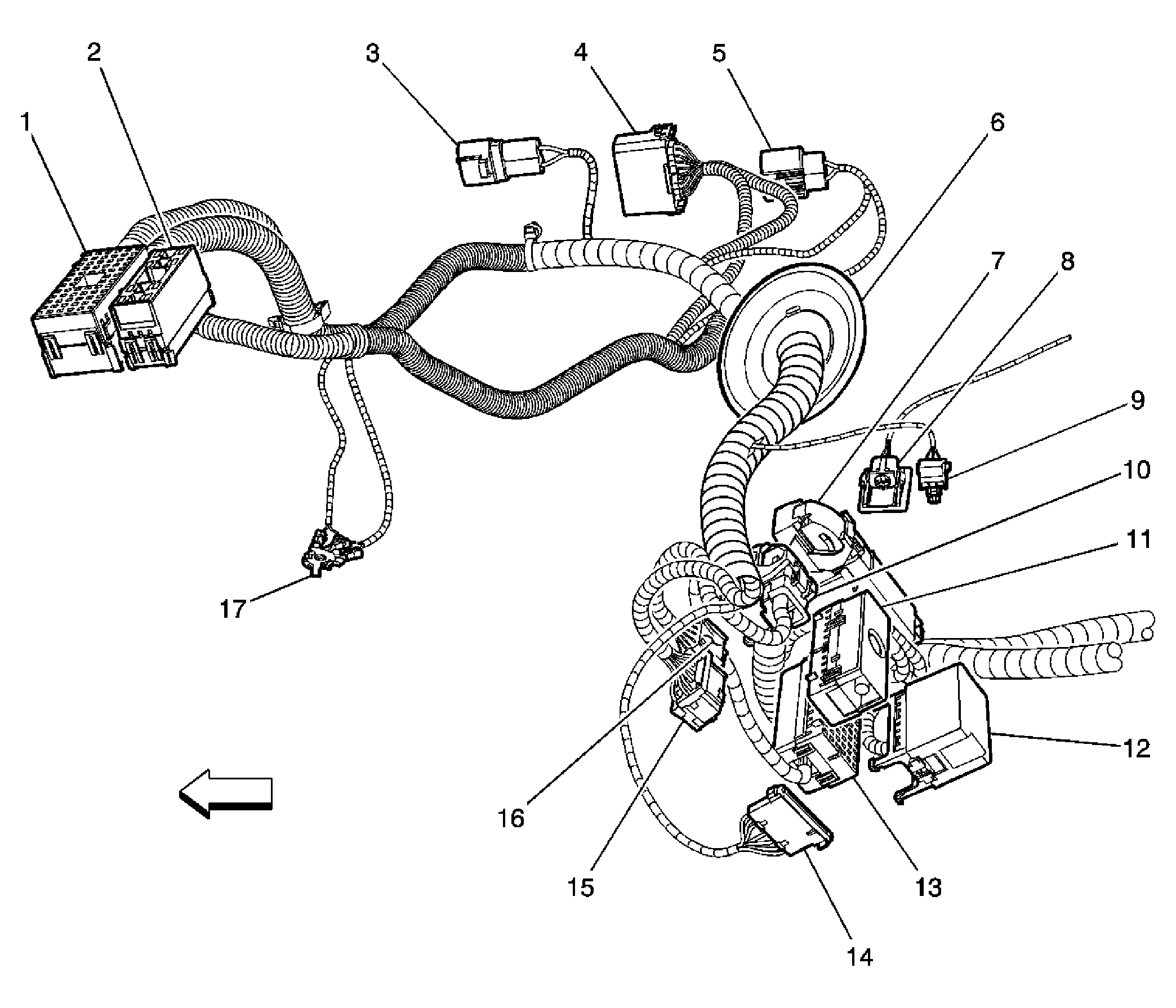

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuse Block Underhood C3 |
| 2 |
Fuse Block Underhood C4 |
| 3 |
C186 |
| 4 |
C180 |
| 5 |
C182 |
| 6 |
Engine Compartment Pass-Through |
| 7 |
Body Control Module (BCM) C2 |
| 8 |
Courtesy Lamp - Right |
| 9 |
HVAC Blower Control |
| 10 |
Body Control Module (BCM) C1 |
| 11 |
Fuse Block - I/P |
| 12 |
Relay Block - I/P |
| 13 |
Body Control Module (BCM) C4 |
| 14 |
Splice Pack SP208 |
| 15 |
Audio Amplifier C2 |
| 16 |
Audio Amplifier C1 |
| 17 |
G104 |

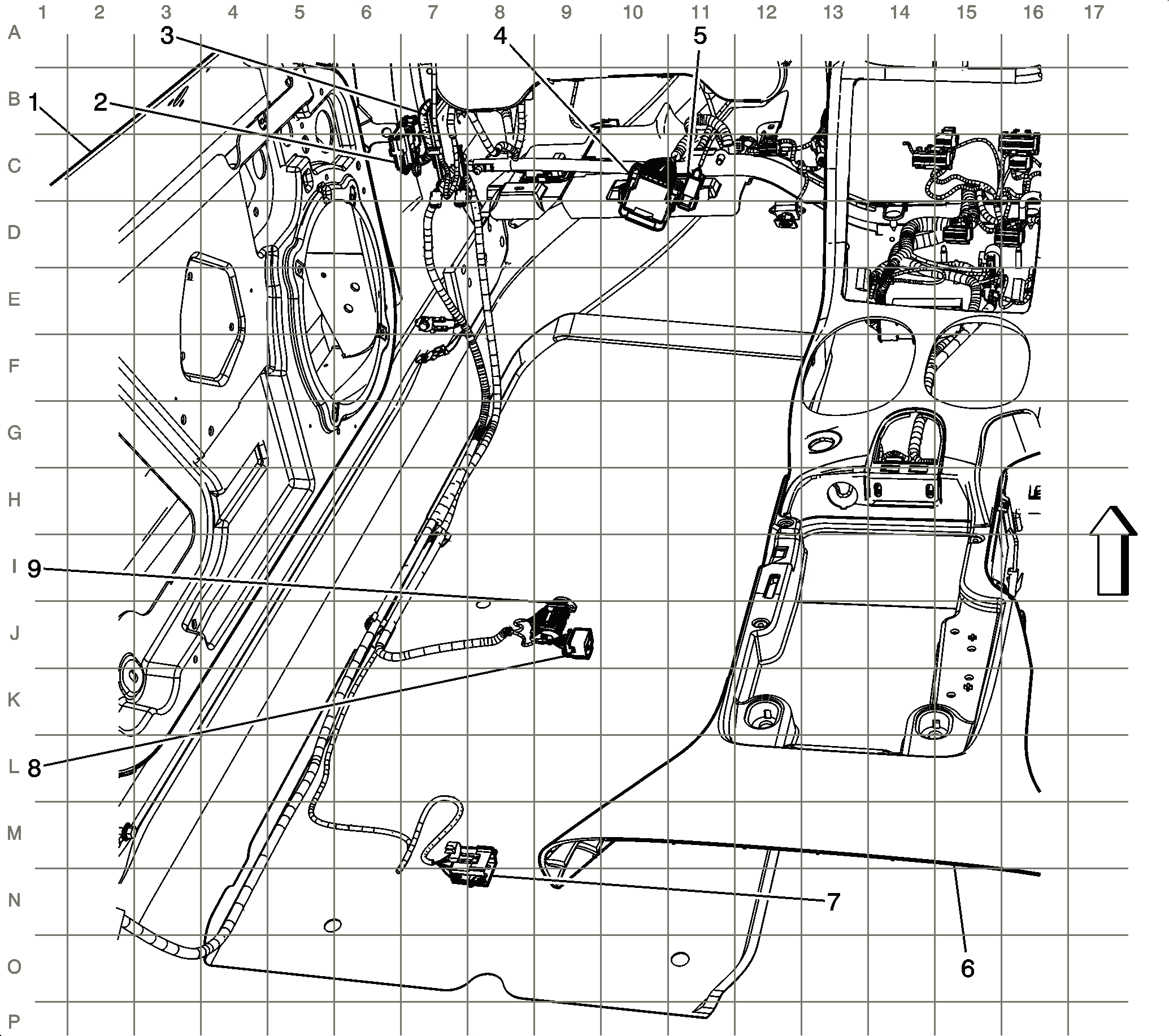

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Driver Door |
| 2 |
C501 |
| 3 |
C503 (U65) |
| 4 |
C231 |
| 5 |
C275 |
| 6 |
Floor Console |
| 7 |
C377 |
| 8 |
C379 (AAB) |
| 9 |
C375 |
