Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Fusible Link (Except Police) | Near starter. |

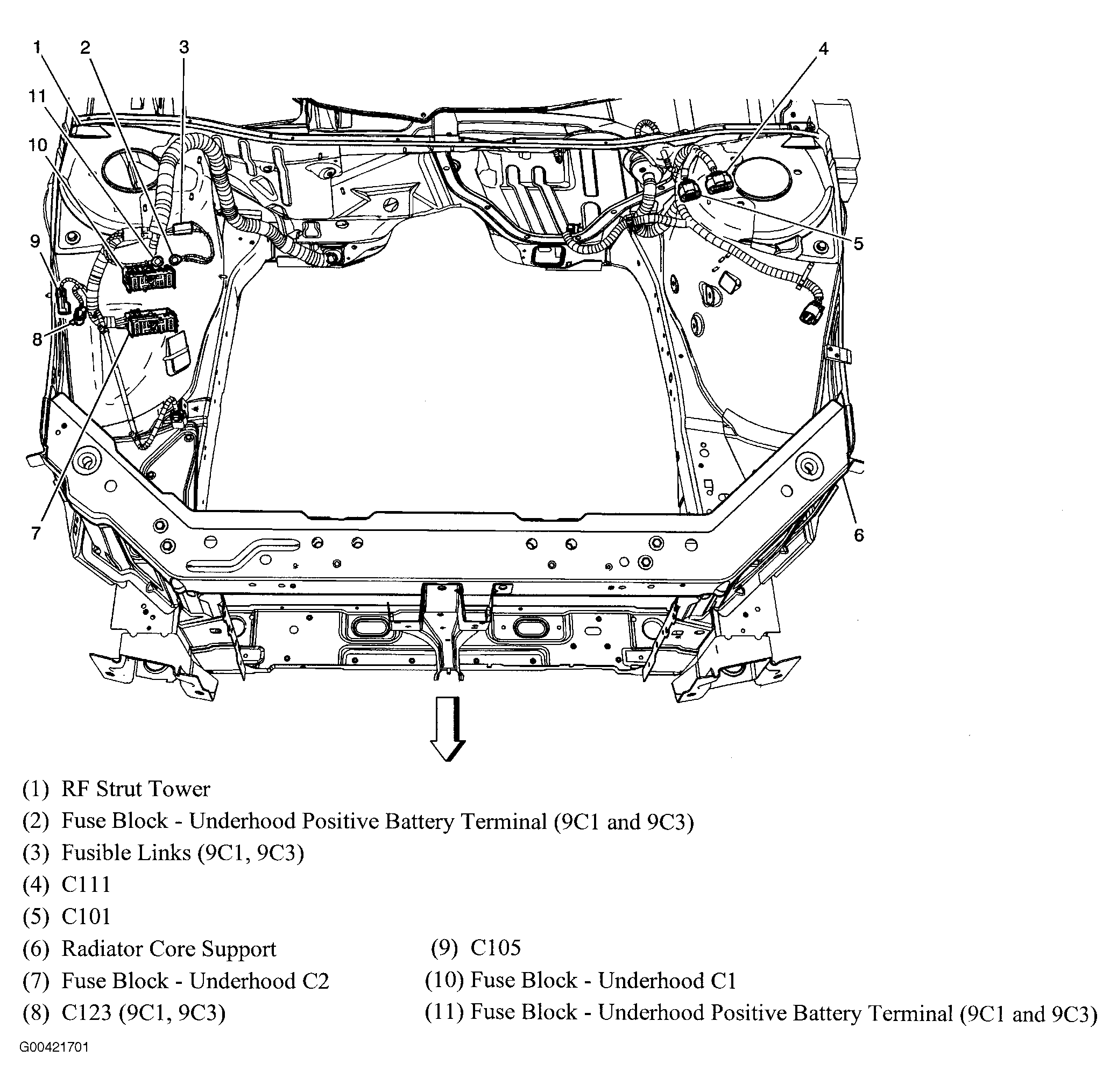

| Fusible Links (Police) | At underhood battery stud. See Figure. |

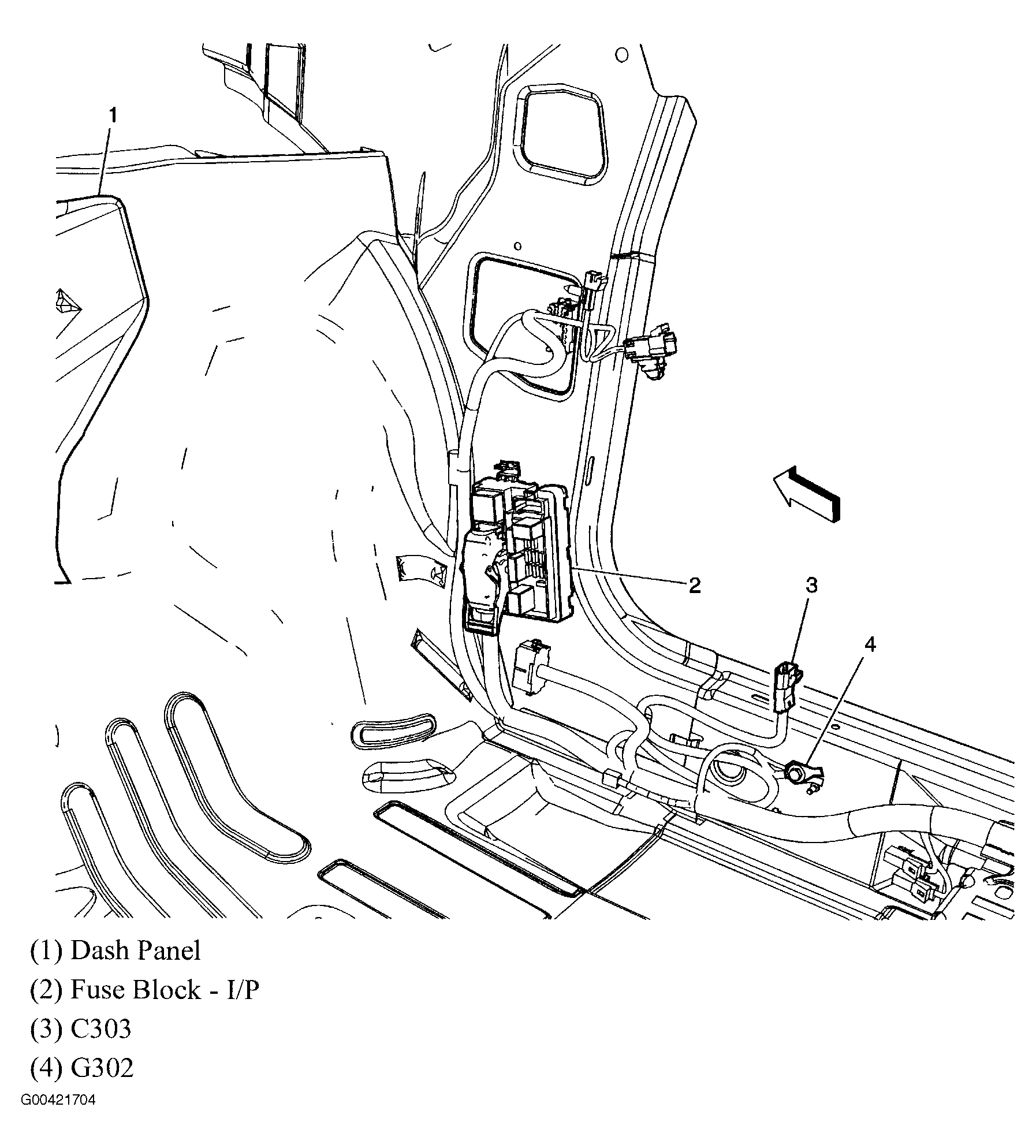

| I/P Fuse Block | In right front kick panel. See Figure. |

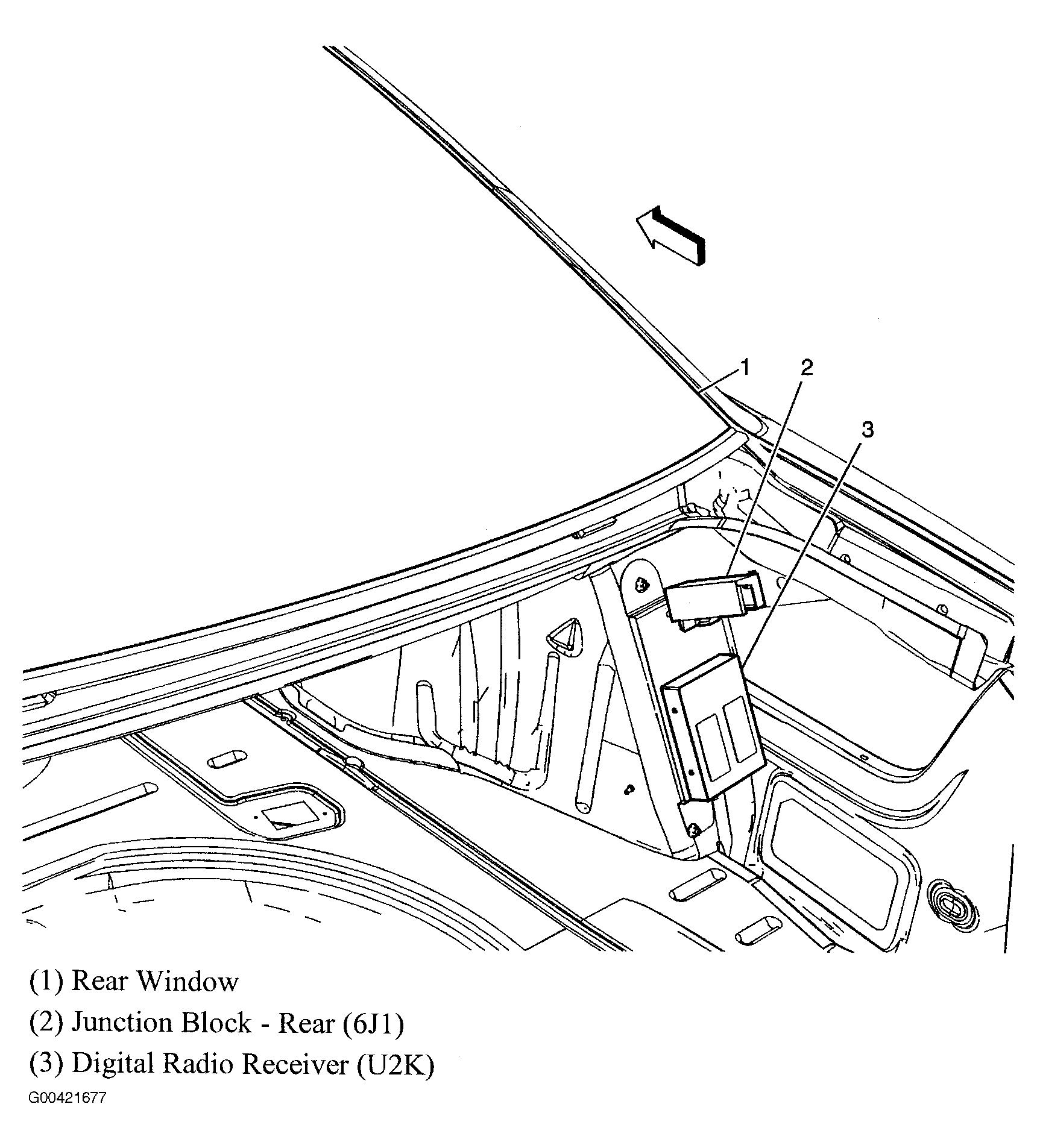

| Rear Junction Block | In rear compartment, behind right rear wheelhouse. See Figure. |

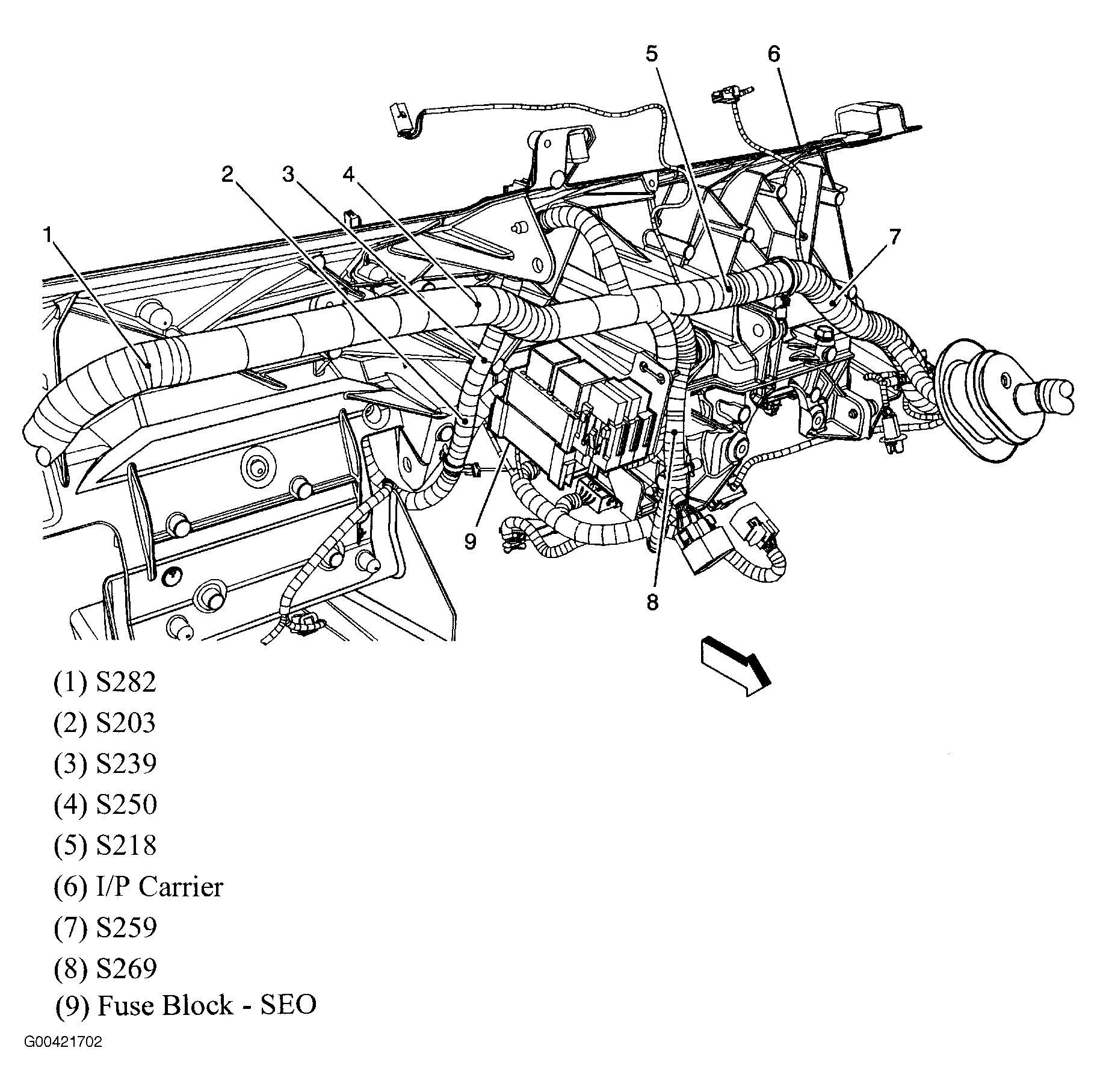

| SEO Fuse Block | Above accelerator pedal. See Figure. |
| Terminator Resistor (W/ GPS) | In body harness, left side of rear compartment. See Figure. |

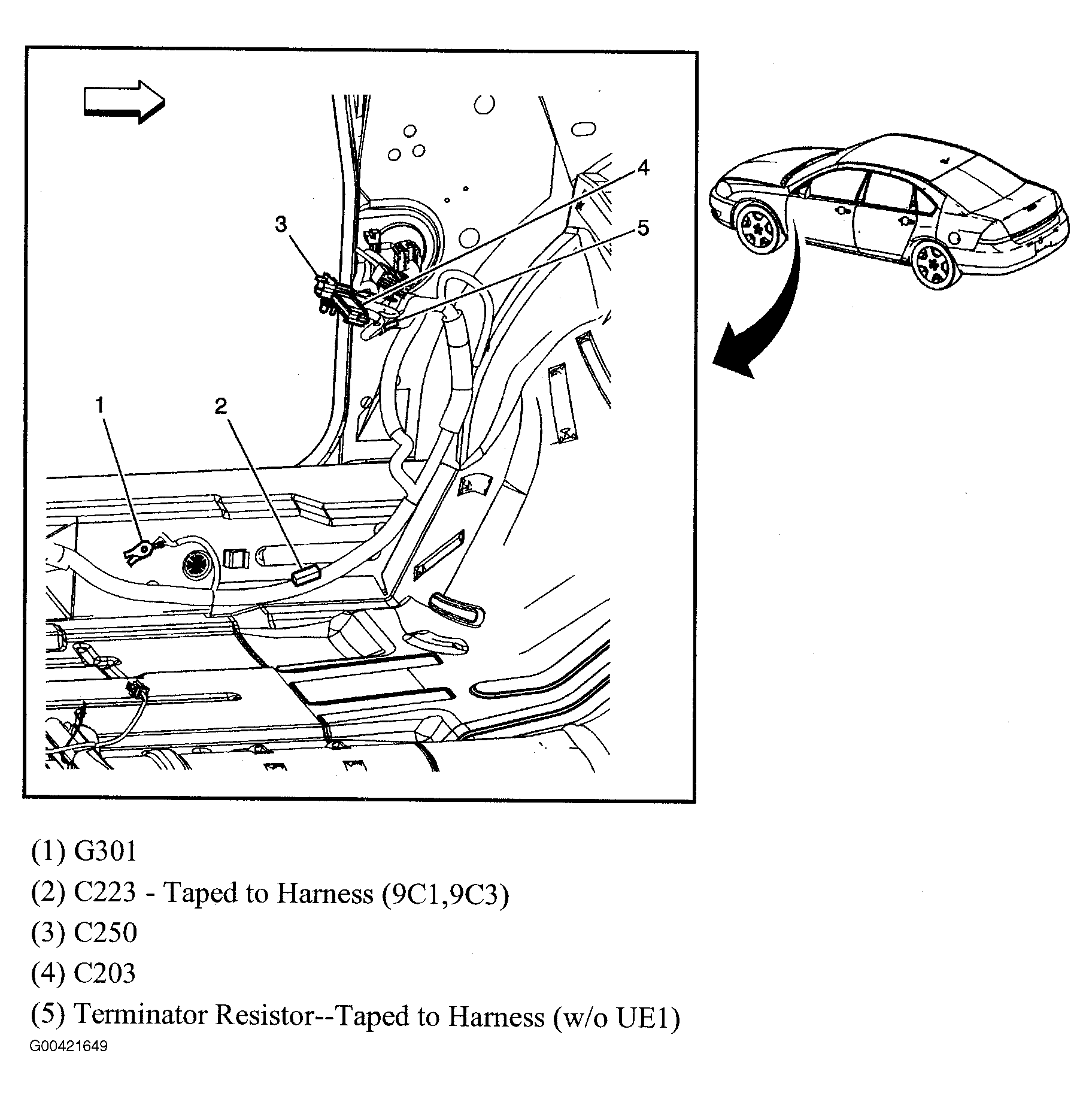

| Terminator Resistor (W/O GPS) | In body harness, near connector C203. See Figure. |
| Underhood Fuse Block | Mounted to right strut tower. See Figure. |
