Body Control Module

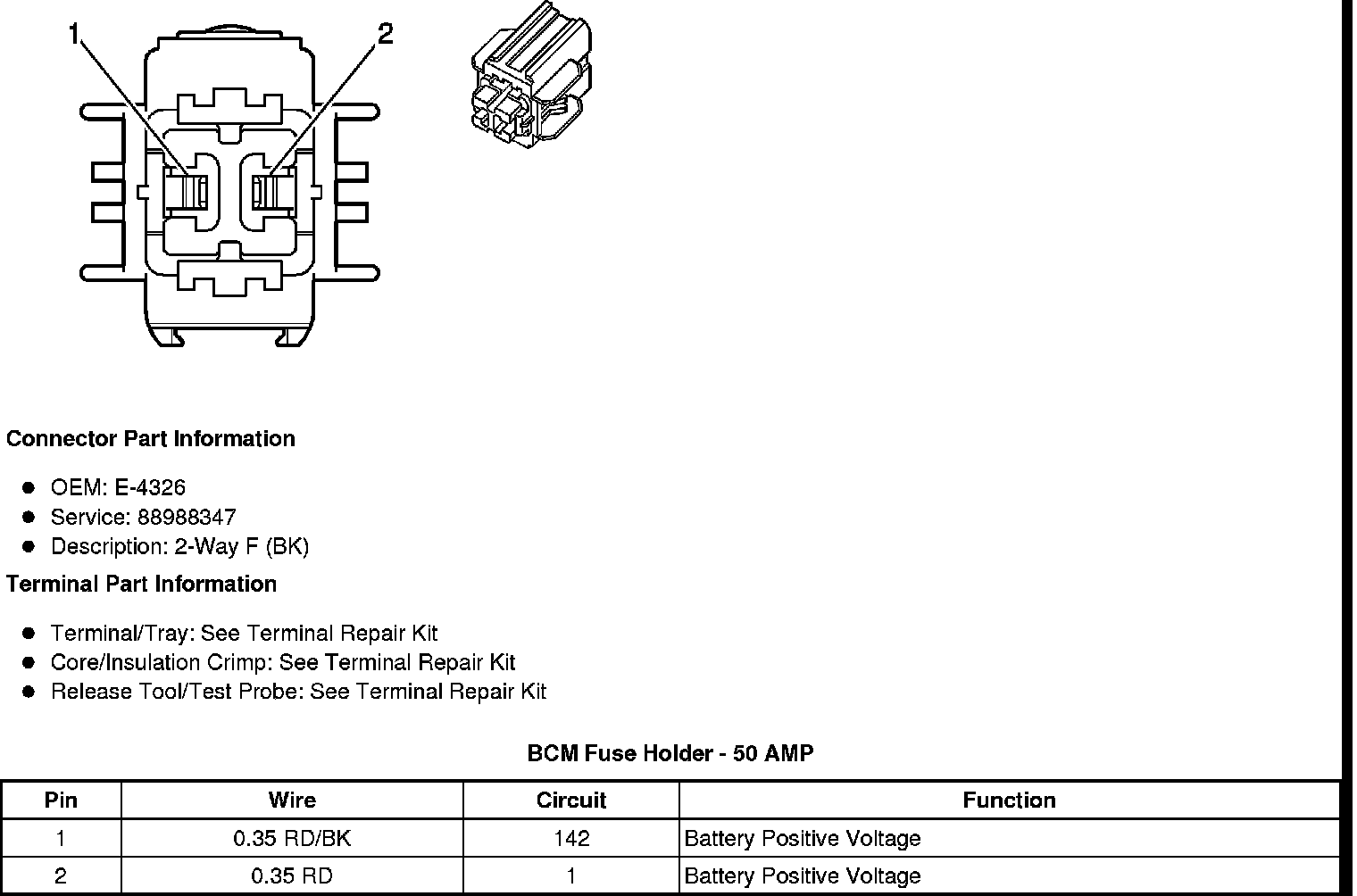

BCM Fuse Holder - 50 AMP

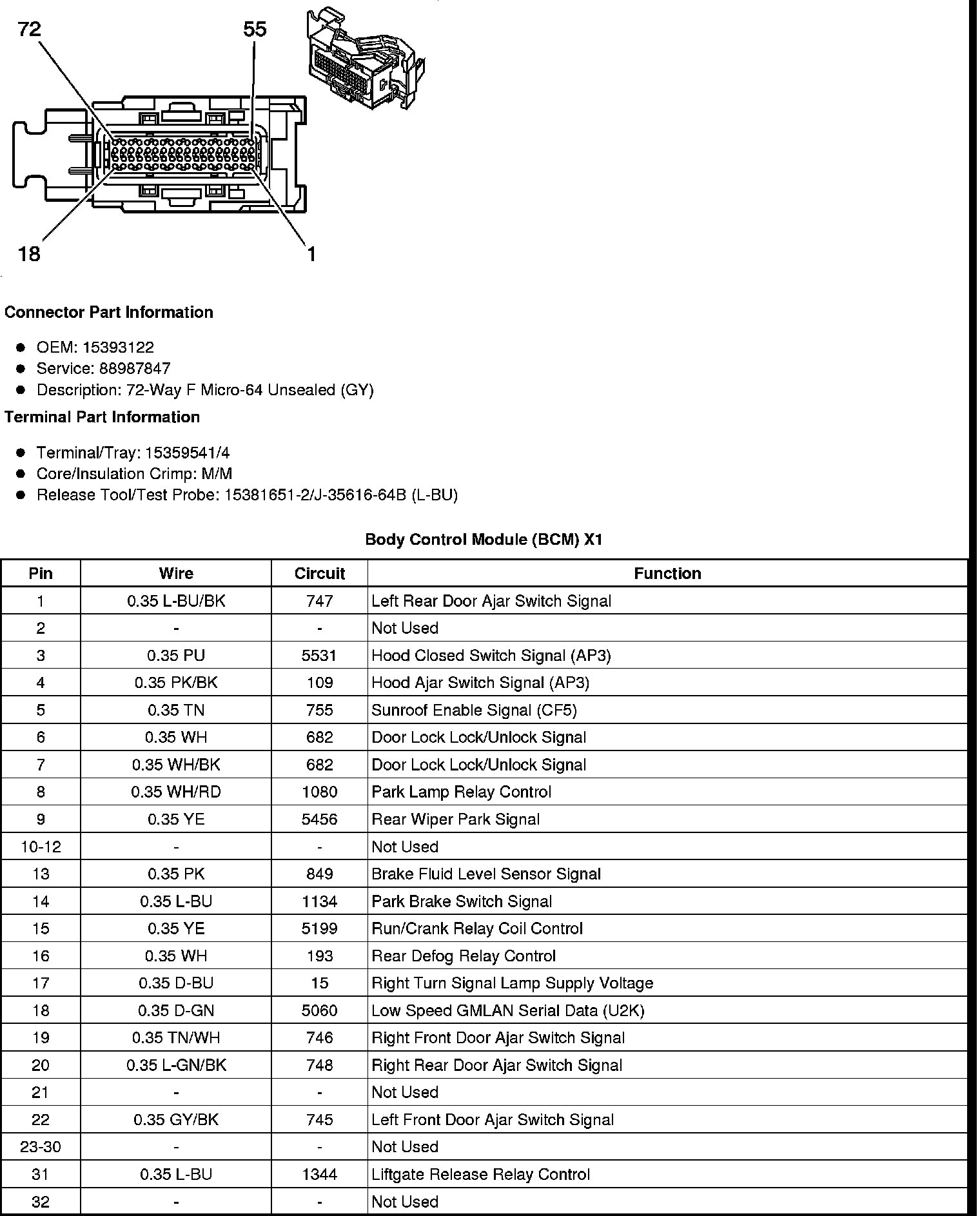

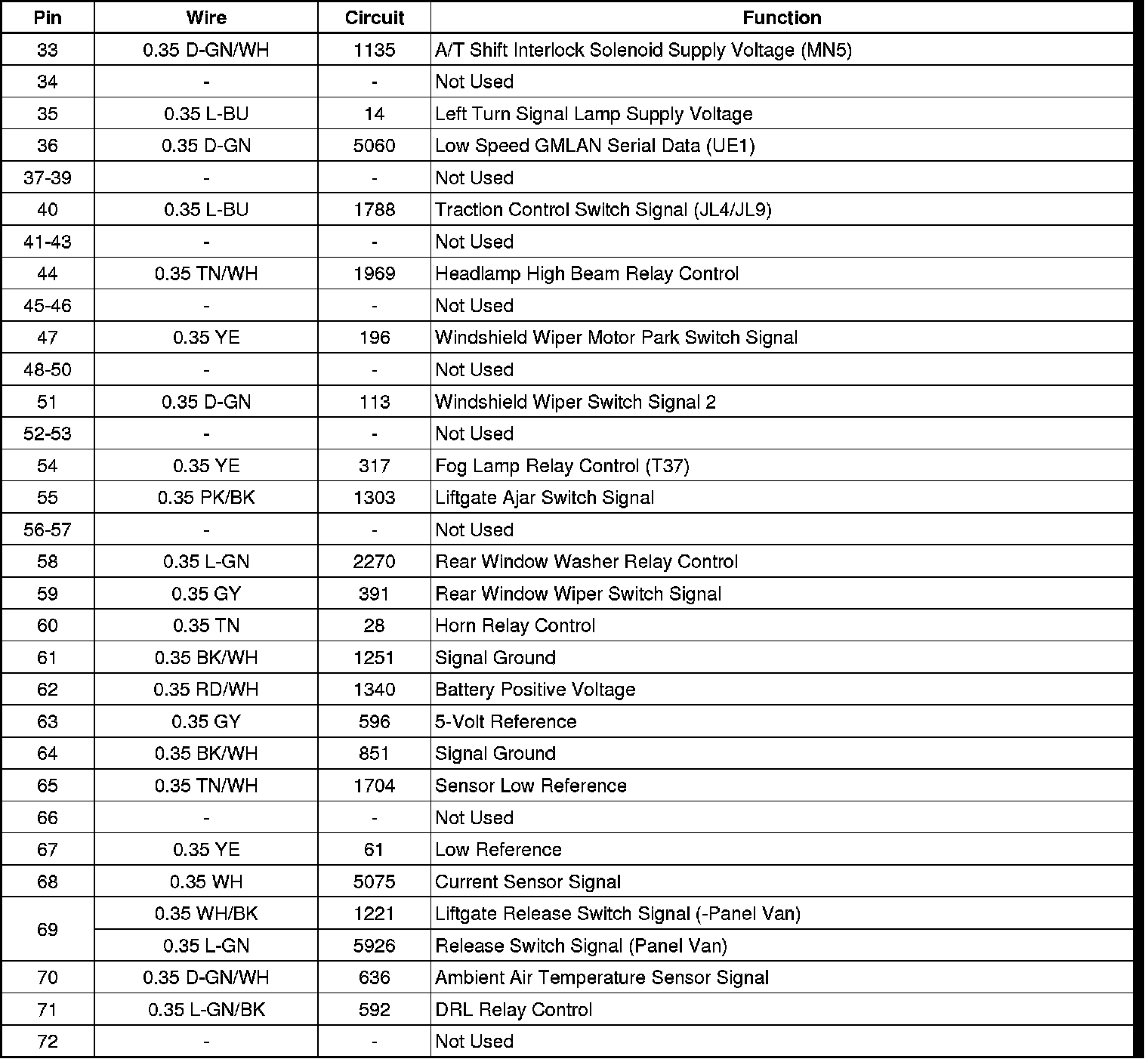

Body Control Module (BCM) X1

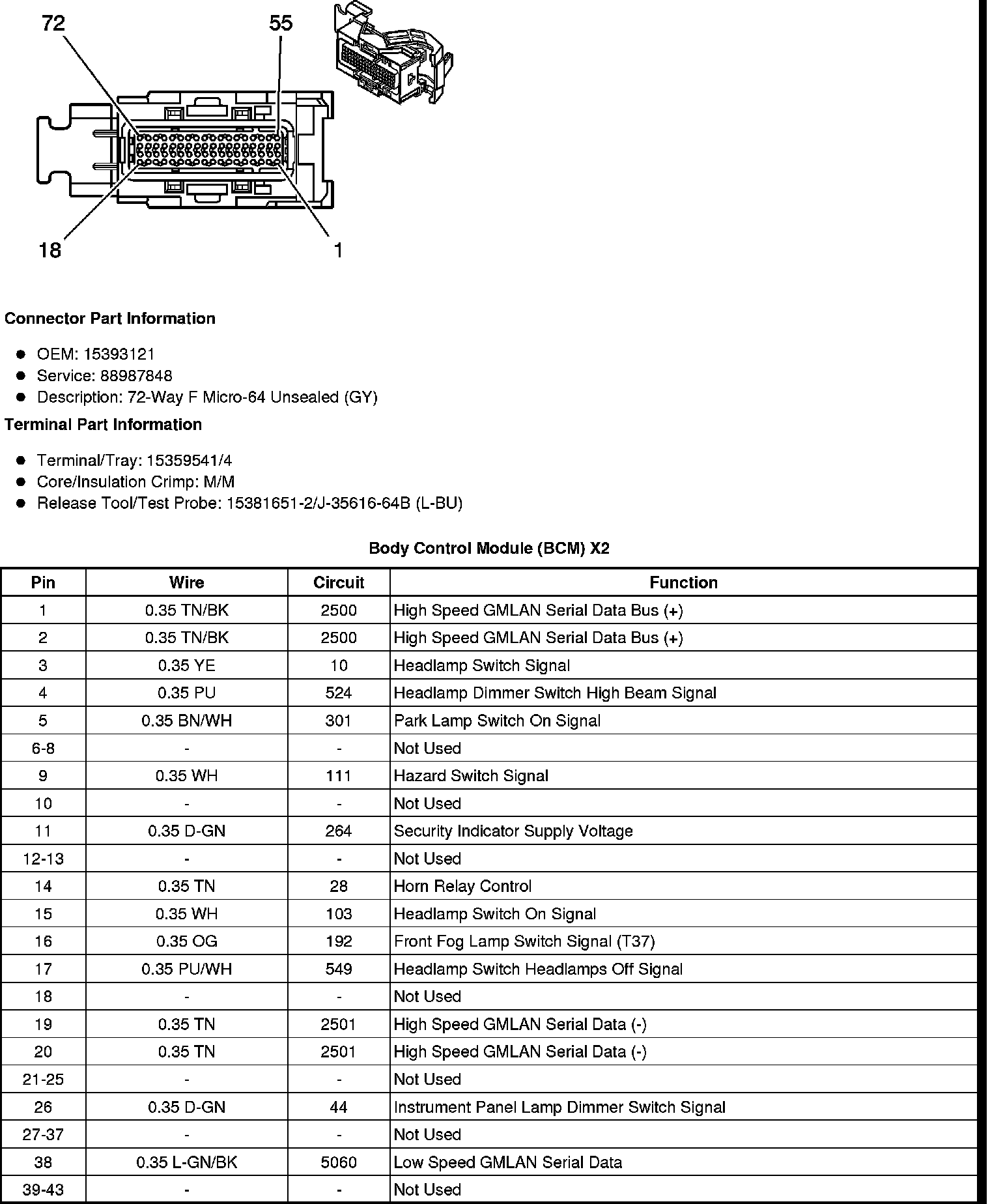

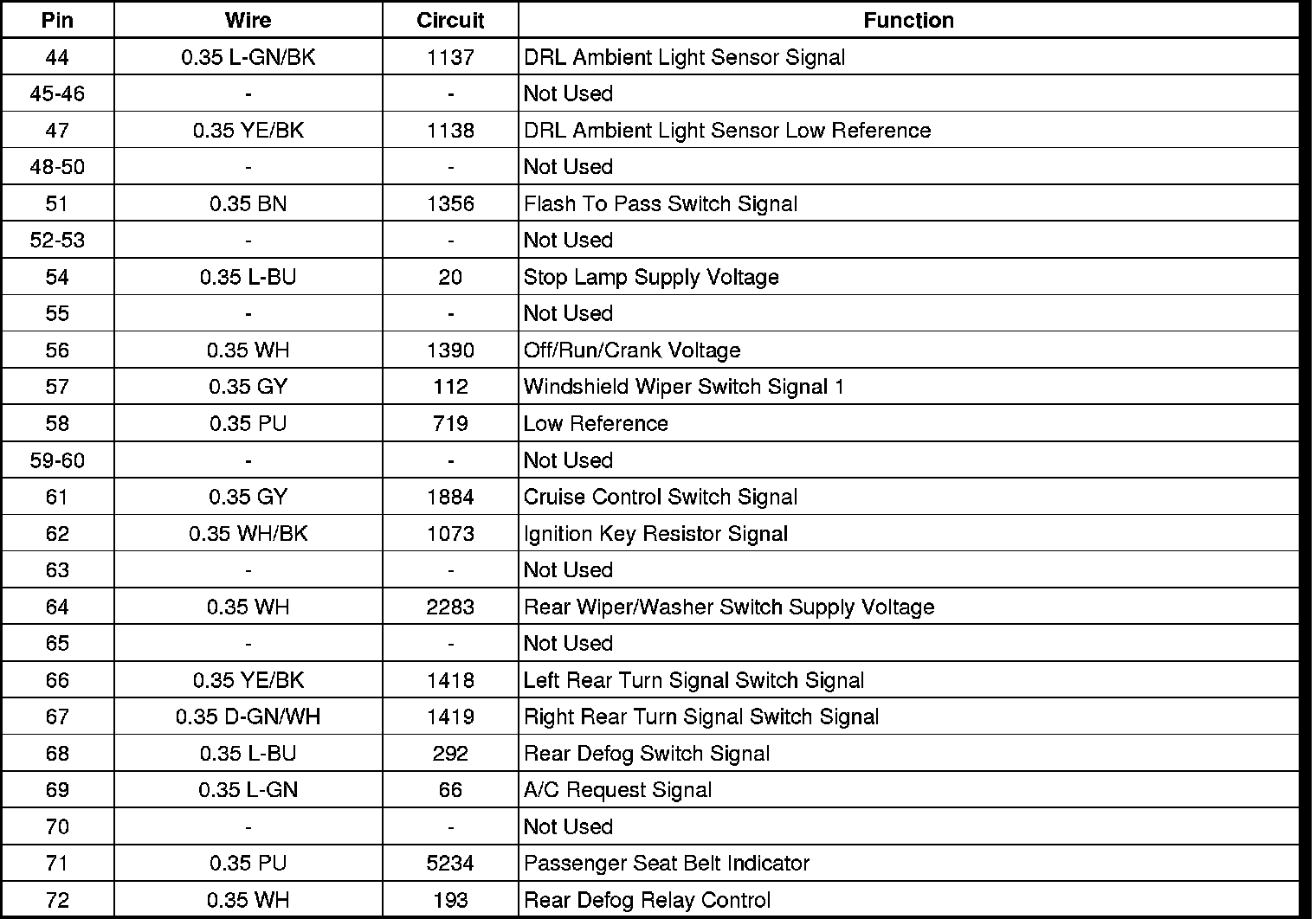

Body Control Module (BCM) X2

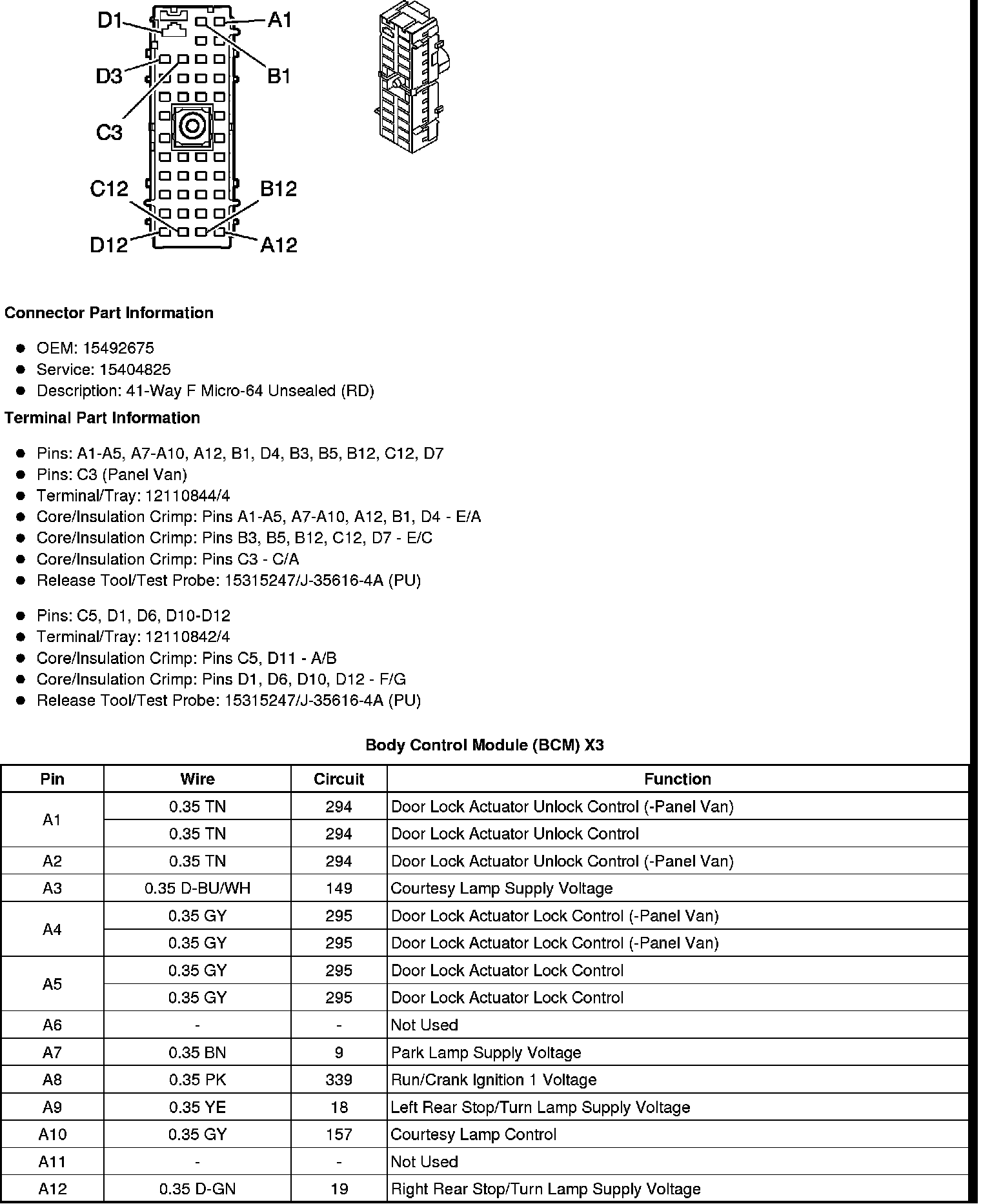

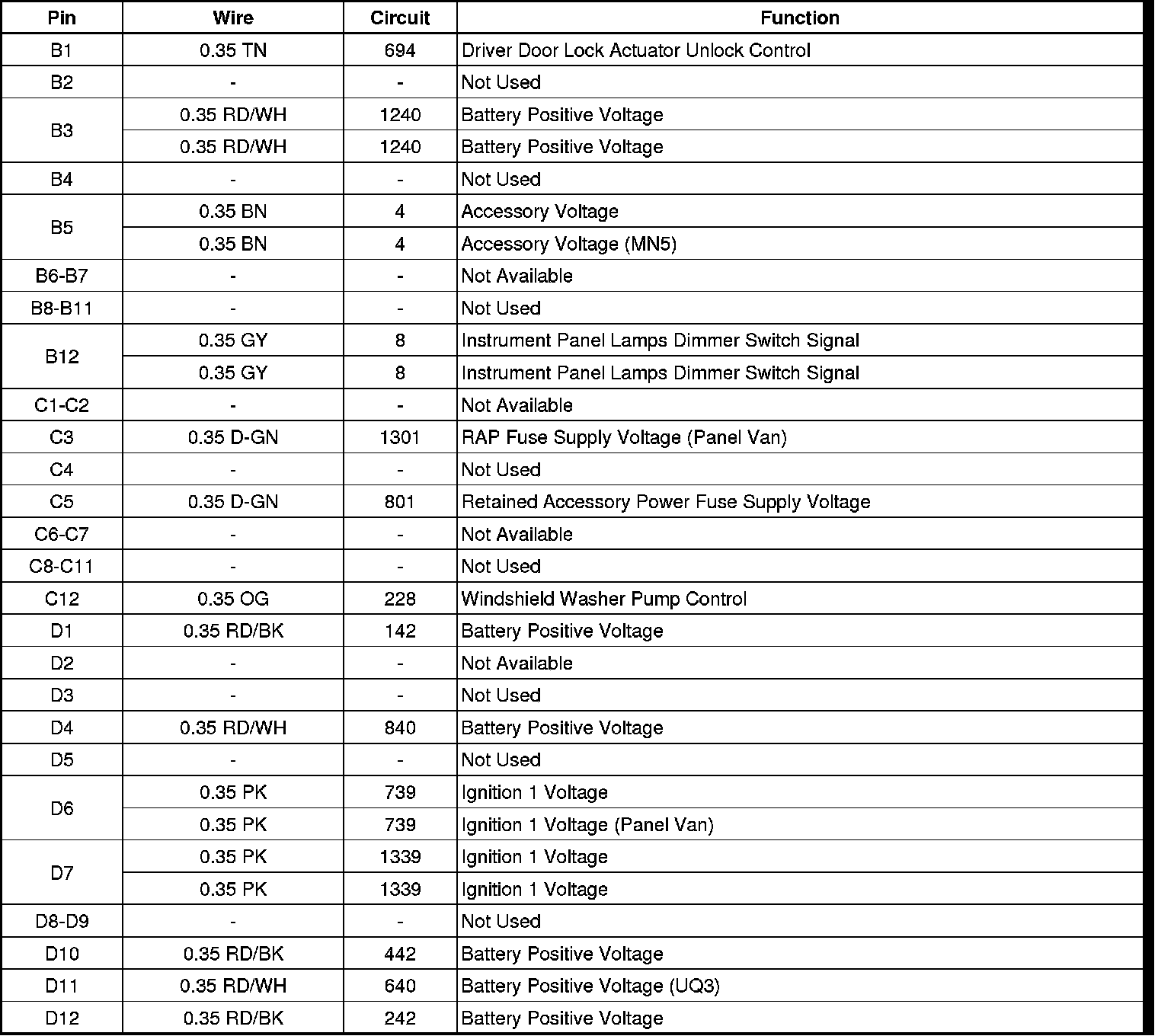

Body Control Module (BCM) X3

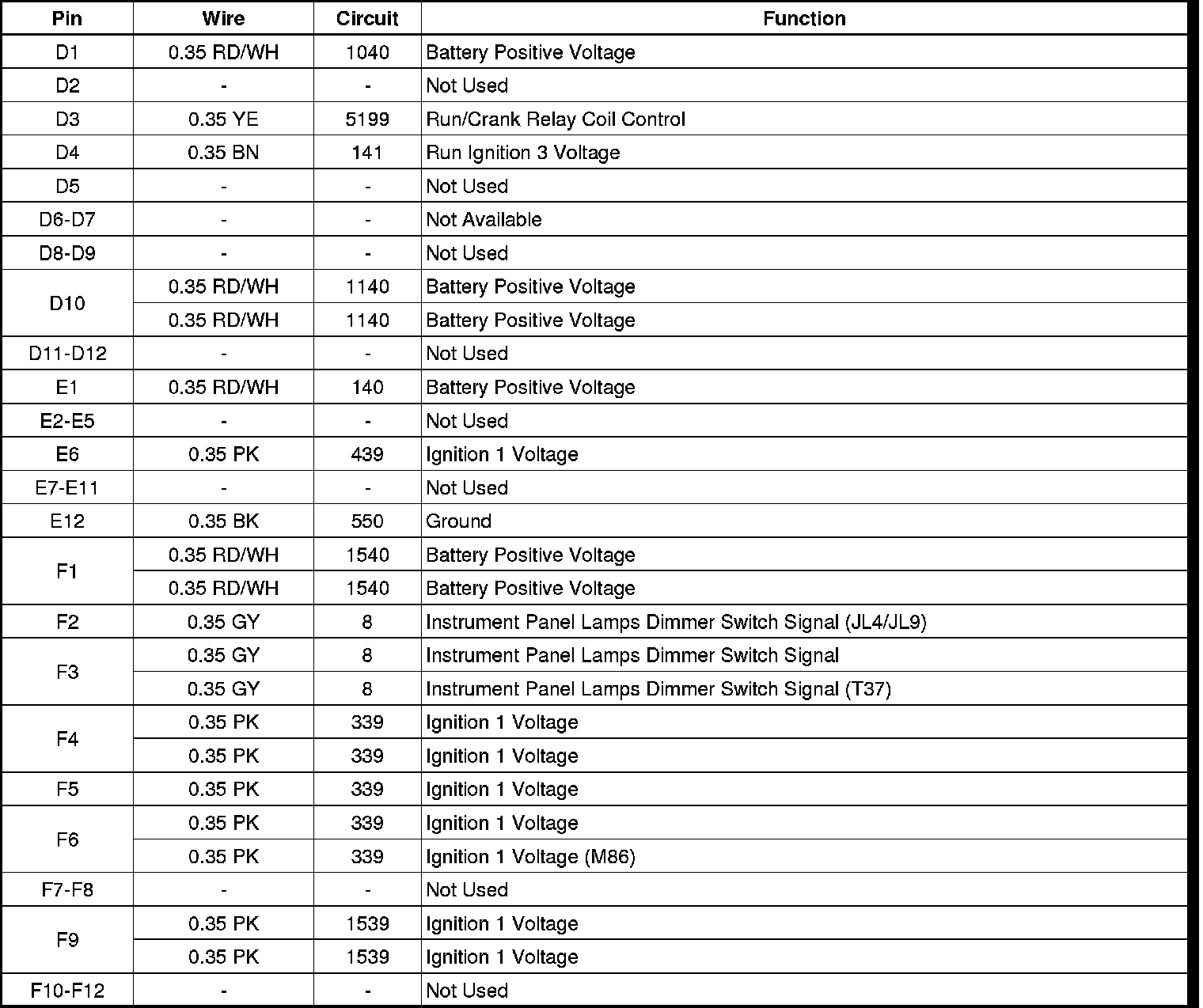

Body Control Module (BCM) X4
